Судебная автотехническая экспертиза (стр. 54 )

За направление продольной оси дороги принимается направление, в котором двигалось по ней первое ТС.

Взаимосвязь между углом встречи и углом расхождения определяется через значения углов отбрасывания и

При движении ТС в момент столкновения с заносом угол встречи

где - угол взаимного расположения ТС.

При столкновении ТС, двигавшихся без заноса, угол встречи равен углу .

Угол может быть определен по деформациям ТС. При блокирующих столкновениях для определения угла необходимо совместить участки, контактировавшие в момент удара, или (поскольку это не всегда возможно) расположить ТС так, чтобы соответствующие участки, контактировавшие между собой, были расположены на одинаковых друг от друга расстояниях , по возможности в наиболее удаленных местах (рис. 6.9).

Определить этот угол можно и графически. Для этого на схемах каждого ТС, вычерченных в масштабе, следует нанести по две точки в местах, соответствующих расположению частей, контактировавших при столкновении. Соединив эти точки на схеме прямыми, нужно замерить углы и между продольными осями и этими прямыми (см. рис. 6.9).

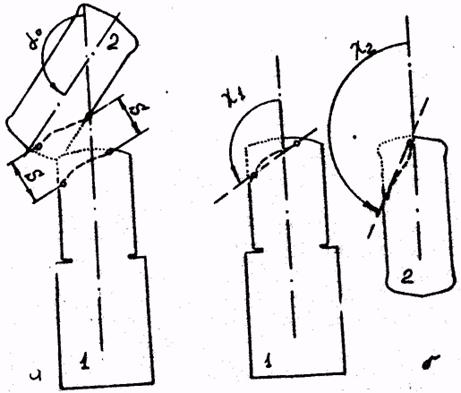

Рис. 6.9 Определение угла взаимного расположения транспортных средств в момент столкновения:

а) – при совмещении транспортных средств;

б) – при раздельном исследовании.

Угол взаимного расположения , измеренный от направления продольной оси первого ТС

Если результат расчета отрицателен, то при встречном столкновении к нему следует прибавить 180°, а при попутном - 360°.

Угол взаимного расположения можно также определить по направлениям трасс на ТС, возникших в момент первоначального контакта при столкновении. Совмещение этих направлений в местах контакта позволяет установить взаимное расположение ТС в момент столкновения и, следовательно, угол .

Если установлен угол столкновения скорости встречи от направления движения ТС, то угол встречи может быть определен по формуле

Угол можно также определить из уравнений (6.10)-(6.14). В тех случаях, когда решить эти уравнения в общем виде сложно, следует, подставив числовые значения всех известных величин, привести их к виду

где ,,- числовые значения коэффициентов, полученные после проведенных преобразований.

Тогда угол встречи может быть определен по формуле

Из всех значений угла , соответствующих полученным по формуле (6.30) значениям синуса, искомое легко определяется исходя их обстоятельств происшествия.

Графический метод определения параметров процесса столкновения.

Аналитический метод определения параметров столкновения в некоторых случаях является сложным. Графический метод менее сложен и более нагляден; допускаемые погрешности, как правило, легко обнаруживаются без повторного исследования. При аккуратном выполнении графических построений этот метод позволяет получить достаточно точные результаты.

Построение схемы, определяющей направление и скорость движения каждого ТС перед столкновением и при отбрасывании после него, целесообразно и при исследовании столкновений аналитическим методом. Она позволяет проверить правильность расчетов и может быть использована в качестве иллюстрации, позволяющей следователю (суду) убедиться в обоснованности результатов исследования.

При построении схемы векторы количества движения, определенные по известным значениям скоростей, откладывают в масштабе в заданных направлениях. Задача решена, если определены направление и величина вектора равнодействующей количества движения. Последовательность построения схемы зависит от того, какими данными располагает эксперт.

В качестве примера на рис. 6.10 приведена схема для случая, когда установлены направления движения обоих ТС и скорости одного из них до и после столкновения. Требуется определить скорость другого ТС перед столкновением.

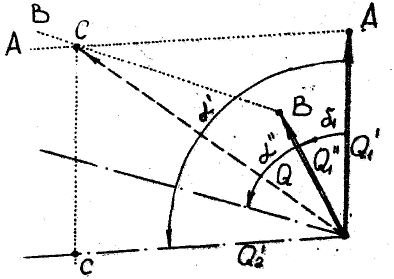

Рис. 6.10. Графическое определение параметров процесса столкновения транспортных средств.

Необходимые для решения задачи направление и величина вектора равнодействующей количества движения определяются по точке пересечения прямых - и -, проведенных из концов векторов количества движения первого ТС и параллельно направлениям движения второго.
