Контрольные вопросы

1.  Что представляет собой процесс посола мяса и рыбы?

2.  Как происходит процесс диффузии соли в мышечную ткань при посоле?

3.  Каким законом описывается процесс диффузии веществ при посоле?

4.  Какие признаки положены в основу классификации оборудования для посола мяса и рыбы?

5.  Какими способами солят мясо и чем они отличаются друг от друга?

6.  Что входит в комплекс оборудования для посола мяса?

7.  Каково устройство и принцип действия оборудования, описанного в данном разделе?

8.  Из каких стадий состоит посол в колбасном производстве?

9.  Какие способы посола рыбы в зависимости от вида Вам известны?

5.5. Оборудование для созревания мяса

Изучить самостоятельно [2, с. 1131…1133]:

1.  Научное обеспечение процесса созревания мяса.

2.  Классификация оборудования.

5.5.1. Машины для массирования мяса

Для интенсификации процессов посола и созревания кускового мясного сырья после шприцевания применяют механическое воздействие, которое способствует объемному распределению посолочных веществ. Одним из возможных способов механического воздействия является массирование посоленного кускового сырья, которое достигается путем взаимного перемещения кусков мяса относительно друг друга и стенок движущейся емкости.

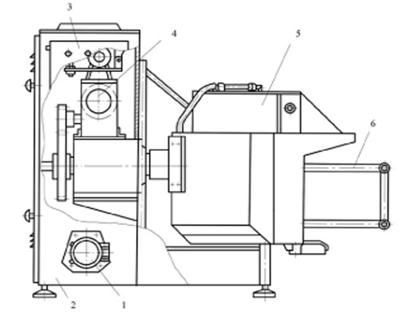

Машина Я2-ФММ (рис. 5.29) предназначена для массирования кускового мясного сырья под вакуумом с использованием в качестве рабочей емкости унифицированной тележки Я1-ФЦ1В. Машина Я2-ФММ включает в себя станину 2, привод 4, вакуум-крышку 5, ограждение 6, вакуум-сборник 1, электрооборудование 3.

Станина 2 является основным несущим элементом, определяющим взаимное расположение частей изделия, представляет собой сварную конструкцию коробчатой формы. На верхней плите станины крепят корпус установки двигателя. Внутри станины размещают привод 4, вакуум-насос, вакуум-проводы и аппаратуру пульта. В основании станины предусмотрены отверстия для крепления регулируемых опор. Для обслуживания механизмов, размещенных внутри станины, предусмотрены люки со съемной крышкой и крышкой, установленной на шарнирах.

Привод предназначен для движения основного рабочего органа – вакуум-крышки 5, с закрепленной на ней тележкой Я2-ФЦ1В. Привод состоит из электродвигателя и червячного редуктора, соединенных между собой клиноременной передачей. На тихоходном валу редуктора размещена шестерня в зацеплении с шестерней, которая установлена на рабочем валу.

Тележка с сырьем закрепляется вакуум-крышкой, которая состоит из каркаса, установленного консольно на рабочем валу привода, и снабжена механизмом подъема и поджатая тележки к резиновому уплотнению. На крышке имеется специальный вакуум-клапан, через который вакуумируют сырье.

Для обеспечения безопасности обслуживания и эксплуатации машины предназначено ограждение, шарнирно установленное на опорах и снабженное блокирующим устройством.

Вакуум-сборник обеспечивает защиту вакуум-насоса от попадания в него рассола и ощипков сырья. Вакуум-сборник представляет собой гильзу, в которой расположен поршень для периодической очистки сборника. Крышка вакуум-сборника снабжена смотровым стеклом.

Работа машины состоит в следующем. Подготовленное для созревания сырье укладывают в тележки Я2-ФЦ1В, каждую из которых вручную устанавливают на опоры в вакуум-крышке машины и вращением рукоятки подъемного механизма поднимают в крайнее верхнее положение до краев прижима тележки к конусной крышке через резиновую прокладку.

Затем включают вакуум-насос и отсасывают воздух из тележки. По достижении давления в тележке не более 0,07 МПа включают привод на вращение ее. Тележка с сырьем, совершая вращательное движение с частотой вращения 0,17 с-1, обеспечивает скользящие движения кусков мяса друг относительно друга в вакуумируемой среде. Продолжительность массирования 30...60 мин (в зависимости от размеров куска).

По истечении времени массирования отключают привод вакуум-крышки вращением рукоятки, тележку опускают в исходное положение и откатывают от машины.

Техническая характеристика машины Я2-ФММ: производительность150...530 кг/ч; продолжительность массирования 30...60 мин; частота вращения рабочего вала 0,17 с-1; давление в вакуумной системе 0,07 МПа; установленная мощность электродвигателей 2,2 кВт; габаритные размеры 1850x1850x1450 мм; масса 768 кг.

5.5.2. Аппараты для созревания мяса

На мясоперерабатывающих предприятиях для выдержки мяса в посоле в камерах созревания используют различные тележки, ковши и другие емкости вместимостью 200...250 л.

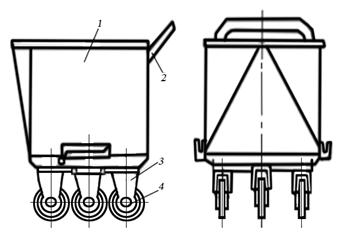

Унифицированная напольная тележка Я2-ФЦ1В (рис. 5.30) состоит из корпуса 1, ручки 2, стойки 3 и колеса 4. Использование унифицированных тележек Я2-ФЦ1В вместимостью 200 л в колбасном производстве позволило ликвидировать перевалочные операции в технологическом цикле, значительно уменьшить потери сырья и создать условия для механизации труда при транспортировании, загрузке и выгрузке сырья. Однако при применении таких тележек для выдержки мяса в посоле довольно низка эффективность использования камеры созревания мяса.

Техническая характеристика напольной тележки Я2-ФЦ1В: грузоподъемность 200 кг; вместимость 0,2 м3; диаметр роликов 160 мм; габаритные размеры 850x720x695 мм; масса 46,1 кг;

Для увеличения коэффициента использования рабочего объема камеры созревания используются механизированные стеллажи для выдержки мяса в посоле.

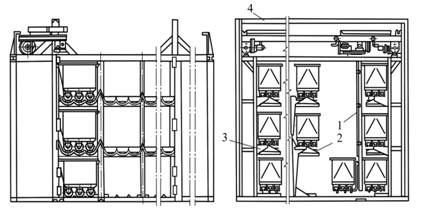

Механизированный стеллаж РЗ-ФВН (5.31) предназначен для штабелирования механизированным способом тележек Я2-ФЦ1В с сырьем в камере созревания мяса. В состав стеллажа входят следующие основные сборочные единицы: кран-штабелер 1, центральная секция 2, боковая секция 3, ферма 4.

Кран-штабелер (опорный КШО-0,25-8-4) предназначен для захвата, фиксации, перемещения и установки тележки с сырьем на настил центральных или боковых секций стеллажа. Краном-штабелером управляет оператор с помощью дистанционного пульта.

Центральная секция стеллажа представляет собой сварную конструкцию из профильного проката с двумя двусторонними ярусами волнистого стального настила, на котором размещается 12 тележек. Радиус каждой волны настила соответствует радиусу колеса тележки, что позволяет фиксировать последнюю в определенном месте секции.

Боковая секция стеллажа имеет одностороннее расположение двухъярусного настила для шести тележек. В верхней части имеется основание из швеллера для монтажа направляющих, по которым должен перемещаться кран-штабелер. В комплект стеллажа входят 12 секций, соединенных по шесть по обеим сторонам стеллажа.

Четыре торцевых фермы из профильного проката предназначены для выхода крана-штабелера из зоны секций стеллажа во время приема и выдачи тележек с сырьем, а также для осмотра и ремонта.

Две фермы предназначены для закрепления боковых секций стеллажа в верхней части, обеспечения жесткости конструкции стеллажа и исключения возможных смещений направляющих крана-штабелера.

Работа стеллажа состоит в следующем. Тележку, наполненную измельченным посоленным мясом, транспортируют к стеллажу и устанавливают в зоне торцевых ферм с любой стороны стеллажа. Вилами крана-штабелера тележка подхватывается под дно и фиксируется. Затем вилы с тележкой разворачиваются и транспортируются краном-штабелером по проходу между рядами стеллажа. По достижению определенного места оператор с помощью дистанционного пульта останавливает кран-штабелер, ориентирует вилы (поворотом, подъемом, опусканием и т. д.) относительно зоны установки тележки, вводит вилы в зону установки и отпускает тележку на настил.

Камеры для созревания мяса бывают трех типов - щитовые, панельные и блочные. Камеры щитового типа собирают на отдельных щитах (стеновых, напольных и потолочных). Камеры панельного типа имеют стеновые плоские панели, угловые и Т-образные элементы для перегородок унифицированной конструкции. Камеры блочного типа состоят из готовых блоков: стеновых, П-образного типа, с дверью и моноблочной холодильной машиной.

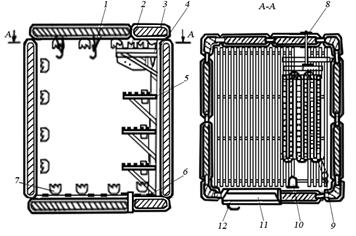

Сборные среднетемпературные камеры КХС (рис. 5.32) состоят из угловых, боковых, потолочных, напольных и дверных щитов, щита перегородки, испарителей, холодильного агрегата и электрощита управления.

Щиты соединяют болтами, которые ввинчиваются в специальные гайки, размещенные в рамках щитов. Стыки щитов герметизированы резиновыми прокладками, закрепленными в торцах щитов.

Щиты представляют собой деревянную раму, пропитанную антисептиком и облицованную стальными листами с наружной стороны и алюминиевыми листами с внутренней. Внутри щитов размещена закладная теплоизоляция (пенопласт).

Камеры имеют полки 5 и крюки 1 для размещения созреваемого мяса. На полу камеры размещены съемные решетки 6, на которых установлены резиновые пробки 7. Дверь 10 камеры герметизирована резиновыми прокладками 4 и снабжена затвором 11, болтовое соединение снабжено крышкой 12. Камера освещается светильником и лампой накаливания 9. В камере установлены испарители 2 с терморегулирующими вентиляторами. Под испарителями находится секционный поддон 3 для сбора талой воды, который имеет трубку для слива ее в бачок 8. Камеру обслуживает вынесенный холодильный агрегат.
