Способ непрерывного брожения сусла основан на ведении процесса в условиях регламентированного потока бродящего сусла. Для осуществления этого процесса применяют установки типа БА-1, ВБУ-4Н, ВКМ-5, УНС-Э и др.

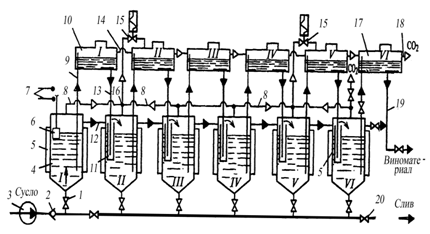

Установка непрерывного брожения сусла БА-1 (рис. 5.12) производительностью 700 дал/сут представляет собой батарею из шести бродильных резервуаров 4, оснащенных рубашками 5, вместимостью по 2 тыс. дал, пяти переливных баков 10 вместимостью по 190 дал и одного сливного бака 17.

В верхней части бродильные резервуары соединены между собой переливными трубами 12 для заполнения установки и выравнивания уровня бродящего сусла во всех резервуарах. Все бродильные резервуары снабжены гидравлическими клапанами 11 со сливными трубами 13. Переливные баки 10 в верхней части соединены между собой газовыми трубами 14 для прохождения диоксида углерода и трубами с соленоидными вентилями 15 для автоматического вывода диоксида углерода и понижения давления в резервуарах установки. Отвод диоксида углерода осуществляется по трубе 18.

Бродильный резервуар 4 (I) оснащен поплавковым реле 6 с контактами 7 для включения и выключения насоса 3, подающего исходное сусло через обратный клапан 2 и кран 7, снабженных трубными крестовинами 16, соленоидными вентилями 15. Сливной бак 17 оснащен трубой для отвода виноматериала 19 из установки.

При вводе установки в работу сначала открывают кран 1 и вентиль 15 (все остальные закрыты). Резервуар 4 (I) заполняют суслом до уровня переливной трубы 12. Затем вводят дрожжевую разводку. После сбраживания 5.. .6 % сахара подачу сусла в резервуар 4 (I) возобновляют. Светлое сусло вытесняет бродящее из этого резервуара в следующий резервуар и т. д. Скорость подачи исходного сусла должна соответствовать времени заполнения всех бродильных резервуаров в течение 2.. .3 сут в зависимости от скорости брожения.

Если в резервуаре 4 (VI) виноматериал имеет концентрацию сахара 3…5 %, установку переводят на непрерывный процесс брожения при периодическом движении продукта. Для этого закрывают вентили 15, открывают кран на трубе 19 и включают систему автоматического регулирования подачи исходного сусла и отвода диоксида углерода.

Во всех бродильных резервуарах происходит брожение сусла. Выделяющийся диоксид углерода накапливается в верхней части и создает давление, которое одинаково во всех резервуарах, так как они соединены между собой трубами 8. В результате повышения давления происходит подъем бродящей массы из бродильных резервуаров по трубам 9 в переливные баки 10.

Давление и уровень жидкости во всех бродильных резервуарах одинаковы и поэтому в переливные баки 10 поступает одинаковое количество бродящей массы. Из последнего — бродильного — резервуара 4 (VI) виноматериал поднимается в сливной бак 17, а так как кран на трубе 19 открыт, виноматериал из него направляется по сливной трубе 20 в винохранилище для дображивают и отстаивания.

Производительность установки непрерывного сбраживания сусла при производстве вина часовую Пч (дал/ч) и суточную Пс (дал/сут) рассчитывают по формулам

где: VП - полезная вместимость головного бродильного аппарата, дал; С1 - сахаристость сусла, поступающего на сбраживание, %.

Холодильные установки подбираются из расчета количества теплоты, которую необходимо отвести, за вычетом теплоты, теряемой через стенки аппарата в окружающую среду, а также теплоты, уносимой диоксидом углерода и водно-спиртовыми парами, которые выделяются за 1 ч наиболее активного сбраживания сусла.

5.2.4 Оборудование для брожения квасного сусла

Квасное сусло является благоприятной средой для дрожжей и молочно-кислых бактерий. Его состав зависит от используемого сырья и технологии получения. Сухие вещества концентрата квасного сусла содержат в среднем 74 % углеводов, из них фруктозы — 2, глюкозы — 10, мальтозы — 32, мальтотриозы — 12, декстринов — 18 %. Массовая доля аминного азота составляет 0,4...0,9 % на сухое вещество. Таким образом, сусло содержит достаточное количество сбраживаемых сахаров и аминного азота. Брожение квасного сусла проводят в бродильно-купажных, цилиндроконических бродильных и бродильных аппаратах.

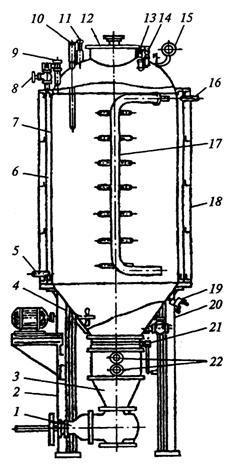

Бродильно-купажный аппарат (рис. 5.13) представляет собой цилиндрический сосуд 7 с коническим днищем, сферической крышкой, герметично закрытой люком 12, и опорами 2. Для регулирования температуры сусла аппарат снабжен рубашкой 6. В нижней конической части установлен дрожжеотделитель 3 с задвижкой 1 и заслонкой 21. Для перемешивания сусла при брожении и купажировании предназначена пропеллерная мешалка 4.

Аппарат снабжен также штуцерами 8 и 13 для отвода воздуха из аппарата и рубашки, штуцерами 16 и 5 для подачи и отвода охлаждающего рассола, штуцером 9 для подачи сусла и штуцером 14 для ввода сиропа, термометром 10, манометром 15, компенсатором 17, пробным краником 19, сливным штуцером 20, смотровыми стеклами 22 и отверстием для ввода автоматического датчика 11. Корпус аппарата покрыт слоем теплоизоляционного материала 18.

Примерная продолжительность операций в бродильно-купажном аппарате (ч): залив сусла и охлаждение — 3, брожение —14, охлаждение кваса — 1, купажирова­ние — 1, розлив кваса — 1, мойка, дезинфекция и подготовка аппарата—0,5.

Применение цилиндроконических бродильных аппаратов (ЦКБА) позволяет совместить те же процессы в одном аппарате, как и при использовании бродильно-купажных. Концентрат квасного сусла (ККС) для пастеризации подогревают до 75...80 °С и выдерживают 30...35 мин. Допускается пастеризовать и ККС после разведения.

Разведенный концентрат охлаждают до 28 ± 2 °С. Рекомендуется ККС вносить в два приема: 70 % — на брожение и 30% — на купажирование, но можно всю массу ККС вносить на брожение. Приготовление сусла осуществляют в ЦКБА или специальном сборнике.

Заполнение ЦКБА производят через трубопровод, смонтированный в нижней конической части аппарата. Смешанную закваску или подмороженные дрожжи, задают во вторую порцию разведенного концентрата квасного сусла, что ускоряет процесс брожения. 25 % сахара в виде отфильтрованного белого сиропа вносят при перемешивании, осуществляемом центробежным насосом.

Брожение квасного сусла проводят при температуре 28 ± 2 °С и давлении, не превышающем 0,065 МПа. Температуру регулируют с помощью системы охлаждения, давление — шпунт-аппаратом. Во избежание оседания дрожжей через каждые 2 ч сбраживаемое сусло перемешивают в течение 30 мин центробежным насосом «на себя». Затем квас охлаждают до 5...7 °С, подключая к охлаждению все рубашки ЦКБА, сливают дрожжевой осадок и купажируют, добавляя оставшиеся полуфабрикаты, тщательно перемешивают и передают на розлив. Применение ЦКБА позволяет сократить потери, улучшить качество продукции, быстро наращивать мощность квасова-ренных отделений, так как устанавливать аппараты можно на открытых площадках.

Производительность П (дал/сут) бродилъно-купажного аппарата для кваса рассчитывают по формуле

где: Vбк - емкость аппарата, дал; k - коэффициент, учитывающий потери сусла при брожении (k =0,99); - коэффициент заполнения аппарата ( = 0,9); - продолжительность занятости аппарата, ч (при Vбк = 500 дал = 16,24; при Vбк = 100 дал =13,04).

5.2.5 Агрегаты для брожения опары и теста

Брожение теста (спиртовое и кислотное) сопровождается рядом физических и биохимических превращений, в результате которых оно приобретает определенную структуру и в нем накапливаются ароматические и вкусовые вещества. При этом брожение может осуществляться в несколько стадий или фаз.

В процессе брожения гомогенная смесь изменяет свою плотность в результате накопления газов, выделяющихся вследствие жизнедеятельности микроорганизмов. Газообразные продукты (углекислота, спирт, молочная кислота и др.) придают тесту специфические вкус и запах.

Брожение может происходить в тех же дежах, в которых осуществляется замес, а также в укрупненных емкостях-бункерах или непосредственно на лентах специальных транспортеров. Бродильные емкости комбинируют с тестомесильными машинами, дозировочным и транспортным оборудованием в тестоприготовительные агрегаты.

По способу приготовления теста агрегаты делят на периодически действующие, непрерывнодействующие и комбинированные. В зависимости от схемы тестоведения их подразделяют на однофазные (безопарные) и многофазные (опарные).

Тестоприготовительные агрегаты типа И8-ХАГ-6 предназначены для приготовления ржаного и пшеничного теста двухфазным способом. Замес опары и теста в них осуществляется непрерывно, а брожение — в секционных бункерах.

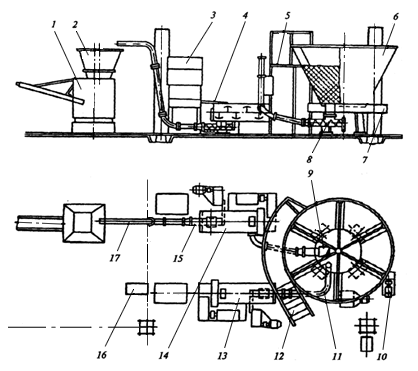

На рис.5.14 изображен агрегат И8-ХАГ-6, предназначенный для двухфазного приготовления пшеничного теста на большой густой опаре с расположением всего оборудования на одном этаже. Агрегат укомплектован тестомесильными машинами Х-26 для замеса опары 13 и теста 14. Замешенная опара подается в шестисекционный бункер 6 по трубе 11 с помощью шнекового питаВыброженная опара забирается из бункера через окно 9 и подается шнековым дозатором опары 8 по трубе в тестомесильную машину 14, в которую также дозируются мука и жидкие компоненты с помощью дозировочной станции ВНИИХП-06 3 и трубы для подачи жидкостей 4. Аналогичная станция применена и для дозирования жидких компонентов в опару. Замешенное тесто шнековым насосом 15 подается по транспортной трубе 17 в бункер 2 тестоделительной машины 1 с помощью пульта управления 16.
