В корпус рабочей ванны врезаны датчики температуры 5, 6 и 7, которые подают сигнал на пульт управления. Система автоматического поддержания температуры продукта заключается в регулировании подачи количества хладогента или теплоагента в теплообменную рубашку через парораспределительную головку 9 и включения мешалки в заданное время.
Рис. 5.17. Сливкосозревательный резервуар Г2-ОТБ-500 |
Расчет производительности и электрозатрат. Вместимость ванн V (м3) для созревания сливок, нормализации высокожирных сливок, заквасочников рассчитывается по формуле
,
где: dВ – внутренний диметр ванны, м; H – высота ванны, м; VН – объем, занимаемый мешалкой, м3.
Пропускную способность ванны G (кг/смену) находят по формуле
,
где: ρ – плотность продукта, кг/м3; τСМ, τО – соответственно продолжительность смены и цикла обработки, ч.
Количество теплоты Q (Дж), расходуемой на нагрев сливок в ваннах, рассчитывают из уравнения теплового баланса
где: mП, mТ – масса продукта и теплоносителя, кг; сП, сТ – теплоемкость продукта и теплоносителя, Дж/(кг·К); t1, t2 – конечная и начальная температура продукта, 0С, t3, t4 – конечная и начальная температура теплоносителя, 0С.
5.3.2. Оборудование для свертывания молока и обработка сгустка
Для свертывания молока в сыроделии применяют молокосвертывающие ферменты животного происхождения: сычужный фермент и пепсин, а также ферментные препараты на их основе. Сычужный фермент получают из желудков (сычугов) молодых телят, ягнят и козлят. Он представляет собой смесь ферментов химозина (реннина) и пепсина. Молокосвертывающий препарат вносят в молоко в виде раствора, приготовленного за 25...30 мин до использования. Потребное количество ферментного препарата растворяют в пастеризованной при температуре 85 °С и охлажденной до 35 °С воде.
Цель обработки сгустка – удаление не связанной с белками влаги (сыворотки) с растворенными в ней составными частями молока. От количества воды в сырной массе зависит развитие биохимических и микробиологических процессов при созревании сыра. Чем больше сыворотки выделяется из сырной массы, тем меньше в ней остается молочного сахара и других веществ, являющихся питательной средой для микроорганизмов. Для удаления избыточного количества влаги из сгустка используют следующие технологические операции: разрезка сгустка, постановка зерна, вымешивание зерна, тепловая обработка сырного зерна (второе нагревание), обсушка зерна.
|
Рис. 5.18 Сыродельная ванна Д7-ОСА-1Свертывание молока и обработку сгустка проводят в специальных сыродельных ваннах различной вместимости, которые снабжены неснимаемым универсальным инструментом, позволяющим как разрезку сырного сгустка и постановку зерна, так и вымешивание. Через боковой отборник из них откачивают сыворотку. Для лучшего стока остатков сырной массы предусмотрен наклон сыродельной ванны.
Сыродельные ванны марок Д7-ОСА-1, В2-ОСВ-5 и В2-ОСВ-10 предназначены для выработки сырного зерна при производстве твердых и мягких сыров.

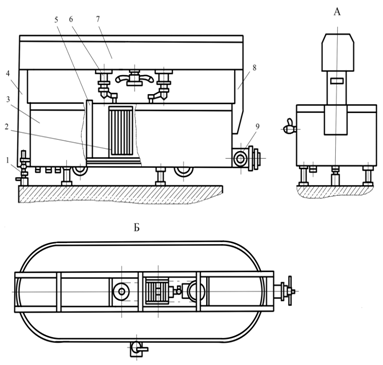

Сыродельная ванна Д7-ОСА-1 (рис.5.18) состоит из следующих основных узлов: двустенной ванны 3, запорного клапана 9 для спуска зерна с сывороткой, колонн 4 и 8, мостовой конструкции 7, режуще-вымешивающего инструмента 2 и его привода 6. Сыродельная ванна имеет домкрат 1 для наклона ванны и сито для отбора сыворотки, а также мерную линейку 5.
Наклон ванны марки Д7-ОСА-1 при мойке и перекачке из нее содержимого осуществляется гидравлическим домкратом 1, установленным в колонне.
Режуще-вымешивающий инструмент представляет собой ножевую раму с вертикальными поворотными ножами. Привод 6 режуще-вымешивающего инструмента перемещается внутри моста на направляющих, приваренных к балкам. Весь привод монтируется на корытообразной платформе, что полностью исключает возможность попадания загрязнений с привода в ванну.
Электрооборудование сыродельной ванны марки Д7-ОСА-1 состоит из горизонтально расположенного четырехскоростного двигателя, перемещающегося вдоль каретки при помощи рейки и шестерни, бесступенчатого вариатора скорости, червячного редуктора и цепной передачи.
Бесступенчатый вариатор скорости состоит из двух шкивов и клинового ремня. Ведомый шкив вариатора имеет постоянный диаметр. Ведущий раздвижной шкив может иметь переменный диаметр, он состоит из двух конусов, один из которых перемещается вдоль оси двигателя. Перемещение конуса, а вместе с тем и изменение диаметра ведущего шкива происходит за счет изменения межцентрового расстояния клиноременной передачи путем перемещения двигателя по салазкам каретки.
Ведущий вал инструмента (вертикальный вал червячного редуктора) вращается от червячного колеса. Второй вал инструмента получает вращение от ведущего через цепную передачу.
Ванну наполняют молоком сверху, затем включают привод. При непрерывном перемешивании подогревают молоко до температуры свертывания. В молоко, подогретое до нужной температуры, вносят бактериальную закваску, раствор фермента и другие компоненты.
При этом смесь продолжают перемешивать до получения однородной массы По окончании перемешивания отключается двигатель, после чего происходит свертывание.
Когда сгусток достигает желательной плотности, включают привод и режуще-вымешивающим инструментом сырный сгусток разрезают. Для разрезки сгустка режуще-вымешивающий инструмент вращают по часовой стрелке. Процесс начинают с наименьшего числа оборотов инструмента.
После окончания разрезки сгустка и частичной постановки сырного зерна отбирают нужное количество сыворотки. Отбор сыворотки из сыродельной ванны марки Д7-ОСА-1 проводится через патрубок, вваренный в боковую стенку ванны, трехходовой кран и сито, навешенное на борт ванны, при остановленном инструменте.
После отбора сыворотки выполняют второе нагревание при вращающемся инструменте и подсушивают зерно, после чего прекращают подачу пара, и сырное зерно в смеси с сывороткой при наклонном положении ванны перекачивают насосом или самотеком в формовочные устройства или на отделители сыворотки.
Отделители сыворотки. При производстве сыров, формуемых насыпью, перед заполнением форм сырным зерном его отделяют от сыворотки. Для этого чаще всего используют отделители сыворотки барабанного типа.
Отделитель сыворотки Я7-00-23 (рис.5.19) состоит из следующих основных узлов: отделителя 3, привода 9, каркаса 13, стойки 14 и трубы 5.
Отделитель представляет собой барабан в виде усеченного конуса, боковая поверхность которого выполнена в основном из перфорированной стали. На передней части барабана находится кольцо 4, опирающееся на два ролика 2. Привод состоит из электродвигаи соединенного с ним через клиноременную передачу червячного редуктора 8, на выходном валу 7 которого крепится отделиКаркас охватывает зону перфорации барабана и является сборником сыворотки. К каркасу крепится привод. Труба 5 для подачи смеси крепится к фланцу откидного кронштейна 6.
Рис. 5.19. Отделитель сыворотки Я7-ОО-23 |
В отделитель по трубе смесь сырного зерна и сыворотки подается на внутреннюю стенку барабана. Сыворотка проходит в отверстие перфорации барабана и сливается через патрубок каркаса. Сырное зерно из отделителя попадает на лоток 1, а затем в сырные формы. Лоток подвешивается к каркасу. Опорой 15 в стоике можно регулировать угол наклона отделителя и качество отделения сыворотки.
К отделителю сыворотки изготовляется местный пульт управления 11. Он подвещивается на боковой стенке кожуха привода. Местный пульт предназначен для управления и защиты привода отделителя сыворотки.
Характеристика отделителя сыворотки Я7-00-23: производительность 25 м3/ч; частота вращения барабана 30 мин-1; установленная мощность электродвигателя 0,37 кВт; потребляемая электроэнергия 0,27 кВт.
Отделитель сыворотки Я7-ОО-23-50 (рис. 5.20) состоит из следующих основных узлов: на стойке 12 устанавливается каркас 11, на который монтируются два привода 15, два отделии трубопровод 14.
Каждый из отделителей представляет собой барабан в виде усеченного конуса, боковая поверхность которого выполнена в основном из перфорированной стали. На передней части барабана находится кольцо 3, опирающееся на два ролика 2.
Каркас охватывает зону перфорации барабанов и является сборником сыворотки. К каркасу крепятся два привода, заключенные в кожух 8. Привод состоит из электродвигателя 9 и соединенного с ним через клиноременную передачу 7 червячного редуктора 6, на выходном валу 5 которого крепится отделитель 10. Трубопровод для подачи смеси устанавливается во фланцы откидных кронштейнов 4.
Рис. 5.20. Отделитель сыворотки Я7-ОО-23-50 |
В отделипо трубопроводу 14 смесь сырного зерна и сыворотки подается на внутренние стенки барабанов. Сыворотка проходит в отверстия перфорации барабанов и сливается через патрубки каркаса. Сырное зерно из отделителя попадает на лотки 1 (или в воронки 16), а затем в сырные формы. Лотки (воронки) подвешиваются к каркасу.
|
