Трущиеся поверхности кривошипно-шатунного механизма, поршневой группы двигателя, подшипников верхней и нижней головок шатуна, подшипников коленчатого вала смазывают мелкодисперсной смесью масла с бензином.
Пусковой механизм двигателя состоит из рычага с зубчатым сектором, зубчатки, зубчатой муфты и разъединительной пружины. Рычаг отводится в исходное положение возвратной пружиной, закрепленной на его оси. В холодное время года для пуска мотопомпы через кран дополнительно вводится топливо в цилиндр двигателя. В нижней части картера двигателя ввернут пробковый спускной кран для продувки его внутренней полости и слива конденсата.
Насос мотопомпы одноступенчатый центробежный консольного типа обеспечивает подачу воды 600 л/мин (см. таб. 5.5). Он состоит из корпуса, который крепится к крышке картера двигателя, крышки со всасывающим патрубком, направляющего аппарата, рабочего колеса, установленного непосредственно на валу двигателя, напорного патрубка с вентилем 8. На насосе установлен манометр для определения давления воды.
Переносная мотопомпа МП-800 отличается от МП-600 тем, что имеет двухцилиндровый двигатель. Вакуумный аппарат – газоструйного типа, работает от сжатого воздуха, поступающего от левого цилиндра приводного двигателя.
Двигатель мотопомпы (рис. 5.60) имеет рядное расположение цилиндров 15, которые крепятся к картеру.
Головка цилиндров 13 и поршень 14 выполнены из алюминиевого сплава и имеют нарезное отверстие подсвечу и краны для заливки бензина в цилиндры. К головке цилиндров крепится ванна 7 для заливки воды. В головку правого цилиндра ввернут контрольный кран 12 системы охлаждения. Головка левого цилиндра через распределительный кран 6 соединена с вакуум-аппаратом 8.
Коленчатый вал 3 разъемный, установлен в картере 16 на роликоподшипниках. Рабочее колесо насоса 2 и упорный шарикоподшипник установлены непосредственно на левом конце коленчатого вала. Рабочее колесо насоса в кривошипно-шатунном механизме мотопомпы частично выполняет роль маховика. Крышка насоса 4 имеет резьбовой штуцер для всасывающего рукава и сливной кран 1.
Зажигание рабочей смеси в цилиндрах двигателя происходит от двухискрового магнето М-135 левого вращения 17 через привод зажигания. Привод магнето осуществляется от коленчатого вала через промежуточную муфту.

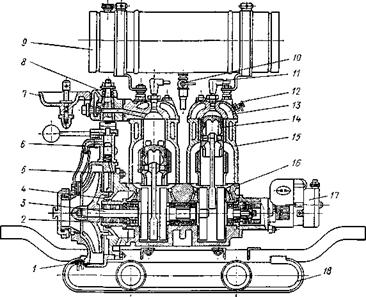

Рис. 5.60. Мотопомпа МП-800А:
1 – кран спускной; 2 – рабочее колесо; 3 - коленчатый вал;
4 – крышка насоса; 5- корпус насоса; 6 – распределительный кран;
7 – заливная ванна; 8 – вакуум-аппарат; 9 – бензобак; 10 – кран бензобака;
11 – провод зажигания; 12 – кран спускной; 13 - головка цилиндра;
14 - поршень; 15 - цилиндр; 16 — картер; 17 — магнето М135;
18 - основание мотопомпы.
Система питания двигателя состоит из топливного бака 9, крана топливопровода 10, карбюратора К-36П с воздухоочистителем и узла раздельного питания двигателя, подводящего рабочую смесь в один или два цилиндра. Смесь к цилиндрам подается через распределительный кран. Подачу топлива регулируют заслонкой карбюратора, соединенной с трехрежимным ограничителем оборотов.
Для ограничения числа оборотов двигателя на холостом ходу и при заборе воды предусмотрен трехрежимный ограничитель числа оборотов, который состоит из:
· ограничителя оборотов;
· гидравлического диафрагменного датчика;
· масляной системы.
Ограничитель оборотов (рис. 5.61) состоит из патрубка карбюратора 1, узла раздельного питания двигателя, смонтированного на пробке 2, плавающей втулки 3, заслонки 5, поршня 6, крышки 9 с плунжером 18, винтом 19 и рычагом 20. Гидравлический диафрагменный датчик смонтирован на корпусе насоса и состоит из крышки диафрагмы 22, самой диафрагмы 21, дна диафрагмы 24, уплотнительной прокладки 25 и узла масленки 23.
Масляная система состоит из маслопровода 30, соединяющего гидравлический диафрагменный датчик с ограничителем оборотов, с маслопроводом 26. Герметичность масляной системы достигается манжетами 7 и 8.
Маслокомпенсатор (устанавливался на МП-800) предназначен для восстановления объема масла под поршнем 6 во время всасывания, а также при небольших утечках масла из маслосистемы. Узел маслокомпенсатора состоит из корпуса 12, крышки 13, диафрагмы 14, втулки 15, пружины 10 и заглушки //.
I II III

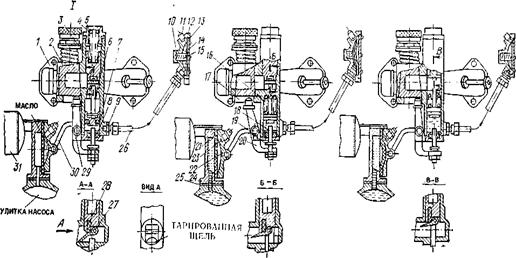

Рис. 5.61. Трехрежимный ограничитель оборотов мотопомпы:
I – холостой ход; II – всасывание; III — рабочий ход.
1- карбюратор; 2 –пробка; 3 , 15 – втулки;
4,10,16,28 – пружины; 5 - заслонка; 6 — поршень;
7,8 - манжеты; 9 , 13 ,22 - крышки; 11 - заглушка;
12 - корпус; 14, 21 24 — диафрагмы; 17 – кулачок;
18 - плунжер; 19 - винт; 20 - рычаг; 23 - масленка;
25 - прокладка; 26, 30 - маслопроводы; 27, 29 - оси;
31 – глушитель.
При пуске двигателя (положение I) плавающая втулка 3 находится в нижнем положении и прижимается к заплечикам патрубка /. На нижней части втулки 3 на оси 27 подвешена заслонка 5, которая удерживается пружиной 28 в горизонтальном положении. После пуска двигателя на холостой ход по мере увеличения числа оборотов потоком смеси заслонка 5 прижимается к дну патрубка / и дальнейшее питание двигателя происходит через тарированную щель заслонки 5.
При переводе мотопомпы на режим всасывания (положение II) пробка 2 отключает питание цилиндра, работающего по типу компрессора, от карбюратора, соединяя его с атмосферой. За время поворота пробки 2 специально профилированным кулачком 17, закрепленным на конце пробки, поворачивается рычаг 20 вокруг оси 29, толкая винтом 19 плунжер 18. Плунжер 18 в свою очередь толкает поршень 6, который фиксирует заслонку 5 в горизонтальном положении (положение II). При поднятии поршня 6 в пространстве под поршнем создается разрежение, и масло из маслокомпенсатора под действием атмосферного давления, которое передается через диафрагму 14, заполняет разреженное пространство под поршнем.
После перевода мотопомпы на рабочий режим в насосе повышается давление воды, которое передается втулке 3 через гидравлический диафрагменный датчик и маслосистему. Втулка 3, перемещаясь в крайнее верхнее положение, полностью открывает проходное отверстие патрубка для поступления горючей смеси от карбюратора. Таким образом мотопомпа введена в рабочий режим.
При случайных сбросах воды во всасывающей линии давление в насосе падает, вследствие чего усилие на поршень со стороны масла будет снято и силами пружин 4 и 16 заслонка 5 займет положение I (холостой ход).
Чтобы в зимних условиях эксплуатации в диафрагменном датчике и в подводящем канале насоса не замерзла вода, от глушителя 31 тепло излучением передается диафрагменному датчику.
Пожарная мотопомпа МП-13, модель 162 (выпускается с 1977 г.), состоит из двухтактного двухцилиндрового двигателя с муфтой сцепления, центробежного насоса с всасывающей водокольцевой ступенью, смонтированных на раме. Рама состоит из двух стальных труб, связанных поперечинами, к которым крепятся двигатель и насос. Для удобства транспортирования или переноса имеются четыре откидные ручки. На мотопомпе установлен двигатель с принудительным воздушным охлаждением от осевого вентилятора, вращение которому передается от коленчатого вала с помощью клиноременной передачи.
Для поддержания заданного режима работы на двигателе установлен регулятор частоты вращения. Рабочая смесь в цилиндре зажигается от магнето М-135 левого вращения. К топливной системе относятся бак, перекрывной кран, топливопровод и карбюратор К-16В.
Пусковое устройство механическое. Для передачи крутящего момента валу насоса на валу двигателя смонтирована центробежная муфта сцепления, которая включается автоматически при вращении с частотой 1200... 1500 мин"1. На мотопомпе установлен центробежный насос с системой автоматического забора воды из водоема. Для удобства управления все рычаги управления, педаль запуска двигателя и контрольные приборы размещены с одной стороны.
Для доставки к месту пожара переносных мотопомп с комплектом пожарного оборудования используется тележка Т-44. Она состоит из рамы, ходовой части, приспособлений для крепления пожарного оборудования и защитного чехла. На раме из стальных труб устанавливают мотопомпу и комплект пожарного оборудования. Ходовая часть одноосная, двухколесная на пневматических шинах. Укомплектованную тележку перемещают один или два человека вручную. Мотопомпа и комплектующее оборудование защищено от атмосферных осадков и пыли брезентовым чехлом.
Прицепная пожарная мотопомпа МП-1600 (рис. 5.62), предназначенная для подачи воды или воздушно-механической пены при тушении пожаров, также может быть использована для перекачки воды в хозяйственных целях. Она представляет собой одноосный прицеп (рама 5 и ходовая часть специальной конструкции), на котором смонтированы двигатель 1 и центробежный насос 4.
Насос, имеющий два напорных патрубка с шаровыми задвижками, приводится в действие от двигателя типа ЗМЗ-24-01. Разрежение во всасывающей полости насоса и всасывающей линии 7 для всасывания воды из водоисточника создает газоструйный вакуум-аппарат, работа которого основана на принципе эжектирования воздуха из всасывающей линии и насоса отработанными газами двигателя, проходящими через насадку вакуум-аппарата 3. Для определения давления разрежения во всасывающей полости и давления, развиваемого насосом, установлены два мановакуумметра на пульте управления 2, один из которых сообщается со всасывающей полостью насоса, другой - с его нагнетательной полостью. Насос оборудован стационарным пеносмесителем, а мотопомпа укомплектовывается ГПС-600 6. Двигатель и насос закрыты капотом. Зажигание рабочей смеси двигателя осуществляется от аккумуляторной батареи напряжением 12 В.
|
