По принципу действия насосы классифицируются в зависимости от природы сил, под действием которых происходит перемещение перекачиваемой среды в насосе.

Таких сил различают три:

·  массовая сила (инерция);

·  вязкостное трение;

·  сила поверхностного давления.

Насосы, в которых преобладает действие массовых сил или жидкостное трение, либо эти силы вместе, относятся к динамическим насосам (см рис. 5.1).

Насосы, в которых преобладает действие силы поверхностного давления, составляют группу объемных насосов.

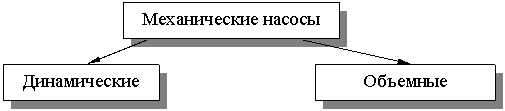

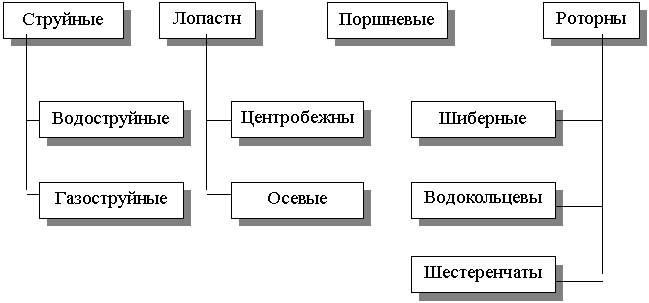

Рис. 5.1. Классификация пожарных насосов.

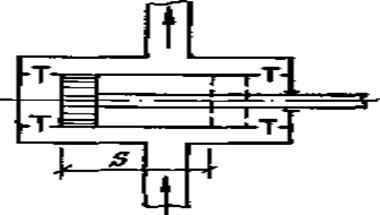

Рис. 5.2. Схема поршневого насоса.

а б

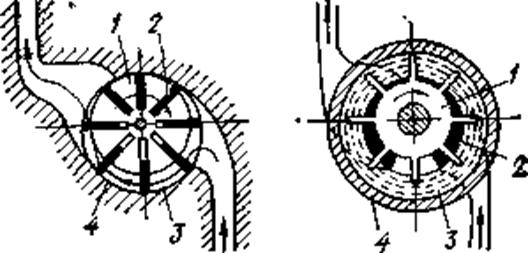

Рис. 5.3. Схема шиберного (а) и водокольцевого (б) насосов.

а: 1 — ротор; 2 —шиберы; 3 — объем между шиберами; 4 — корпус.

б: 1— ротор; 2 — объем между лопатками; 3 — водяное кольцо;

4 — корпус.

Схема шиберного и водокольцевого насосов представлена на рис. 5.3. При вращении ротора 1, эксцентрично расположенного в корпусе насоса 4, объем 3 между двумя шиберами 2 в первый полупериод увеличивается, а затем уменьшается. Происходит постоянное всасывание жидкости справа и нагнетание слева. Шиберы в таких насосах выполнены в виде пластин, которые радиально перемещаются в специальных пазах ротора.

В водокольцевом насосе ротор 1с радиальными лопатками эксцентрично размещен в цилиндрическом корпусе 4. Корпус насоса предварительно заполняют водой. При вращении ротора вода отбрасывается к периферии, образуя водяное кольцо 3. Рабочий объем 2 между лопатками ротора сначала увеличивается, а затем уменьшается, происходят всасывание и нагнетание. Всасывающий и нагнетательный патрубки насоса примыкают к торцевой части насоса.

Рис. 5.4. Схема шестеренного насоса

1 — напорная полость; 2 — ведомая шестерня; 3 — всасывающая полость;

4 — корпус; 5 — ведущая шестерня.

а б

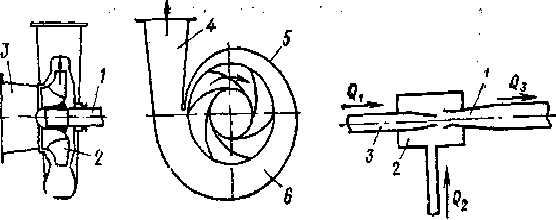

Рис. 5.5. Схемы пожарных насосов: а - центробежного

1 — вал; 2 — рабочее колесо: 3 — всасывающий патрубок;

4 — напорный патрубок; 5 — корпус; 6 — спиральная камера;

б – струйного: 1 — диффузор; 2 — камера; 3 — насадок.

Схема шестеренного насоса представлена на рис. 5.4. В корпусе насоса 4 размещены ведущая 5 и ведомая 2 шестерни. При вращении шестерен в направлении, указанном на рисунке, жидкость из всасывающей полости 3 захватывается зубьями шестерен и поступает в напорную полость 1. В напорной полости зубья входят в зацепление и вытесняют жидкость в напорный патрубок.

Из динамических насосов наибольшее распространение имеют инерционные насосы, а именно лопастные. В пожарной технике наиболее часто используют один из видов лопастного насоса — центробежный. Основной частью центробежного насоса (рис. 5.5 а) является рабочее колесо 2, соединенное с валом 1. Внутри рабочего колеса имеются лопасти, изогнутые в сторону вращения. Корпус 5 насоса выполнен в виде спиральной камеры 6, переходящей в напорный патрубок 4. Принцип работы центробежного насоса основан на действии центробежных сил, возникающих в потоке жидкости, проходящем через рабочее колесо.

Центробежные насосы отличаются друг от друга: числом рабочих колес: одно-, двух - и многоступенчатые; расположением вала: горизонтальные, вертикальные, наклонные; развиваемым напором: нормального — до 100 м. в.ст., высокого — 300 м. в.ст. и более; комбинированные насосы одновременно подают воду под нормальным и высоким напором; по размерам (в основу деления положен такой параметр, как номинальная полезная гидравлическая мощность): насос микро, мелкий, малый, средний, крупный; мощность, кВт, до 0,4; 0,4...4; 4...100; 100...400; более 400; конструкцией рабочего колеса: с открытым или закрытым, с одно - или двухсторонним входом; расположением на пожарных автомобилях: переднее, среднее, заднее.

Вихревые и струйные насосы по принципу действия относятся к смешанным насосам, так как значительную роль в их работе играют и силы инерции, и силы жидкостного трения. Схема струйного насоса представлена на рис. 5.5 б. Рабочая среда подходит к насадку 3, который имеет сопло. На выходе из сопла жидкость, обладая запасом кинетической энергии, имеет максимальную скорость. Увеличение скорости потока рабочей жидкости приводит к уменьшению давления в струе и камере 2 ниже атмосферного. Эжектируемая жидкость под действием атмосферного давления поступает в камеру 2 и уносится рабочей струей в расширяющуюся камеру диффузора 1, где уменьшается скорость (скоростной напор) и увеличивается пьезометрический напор (давление) жидкости. Расход жидкости Q3 в камере диффузора 1 равен сумме расходов рабочей Q1 и эжектируемой жидкости Q2:

Q3 = Q1 + Q2

В пожарной технике встречаются струйные насосы двух видов — газо - и водоструйные. Это различие заключается в виде подводимой к насосу рабочей среды.

Вихревые насосы — это одна из разновидностей тангенциально-дискового насоса. В вихревом насосе жидкость приобретает энергию из-за увеличения жидкости рабочим колесом и сил инерции.

К смешанным насосам, в которых жидкость перемещается за счет сил трения и инерционных сил, относятся такие насосы, как дисково-радиальные, лабиринтные, черпаковые, вибрационные. В пожарной технике они не находят широкого применения.

Необходимо иметь в виду, что термин «пожарный насос» применяют чаще всего для насосов, которые предназначены для подачи огнетушащих жидкостей (в основном воды) при тушении пожаров. Такие насосы устанавливают не только на пожарных автомобилях и другой технике, но и в зданиях (насосы-повысители), на судах, насосных станциях и т. д.

По способу создания разряжения пожарные насосы подразделяются на самовсасывающие и несамовсасывающие. К первой группе относятся объемные насосы, ко второй – динамические.

В пожарной охране преимущественное распространение получили центробежные насосы. Основные конструктивные элементы центробежных пожарных насосов — это рабочие органы, корпус, опоры вала, уплотнение.

Рабочие органы — это рабочие колеса, подводы и отводы.

Рабочее колесо насоса нормального давления выполнено из двух дисков — ведущего и покрывающего. Между дисками расположены лопасти, загнутые в сторону, противоположную направлению вращения колеса. До 1983 г. лопасти рабочих колес имели двоякую кривизну, что обеспечивало минимальные гидравлические потери и высокие кавитационные свойства. Однако из-за того, что изготовление таких колес трудоемко и они имеют значительную шероховатость, в современных пожарных насосах применяют рабочие колеса с цилиндрической формой лопаток (ПН-40УБ, ПН-110Б, 160.01.35, ПНК-40/3). Угол установки лопастей на выходе рабочего колеса увеличен до 65...70°, лопасти в плане имеют S-образную форму. Это позволило увеличить напор насоса на 25...30 % и подачу на 25 % при сохранении кавитационных качеств и КПД примерно на том же уровне. Масса насосов уменьшена на 10 %.

При работе насосов на рабочее колесо действует гидродинамическая осевая сила, которая направлена по оси в сторону всасывающего патрубка и стремится сместить колесо по оси, поэтому важным элементом в насосе является крепление рабочего колеса.

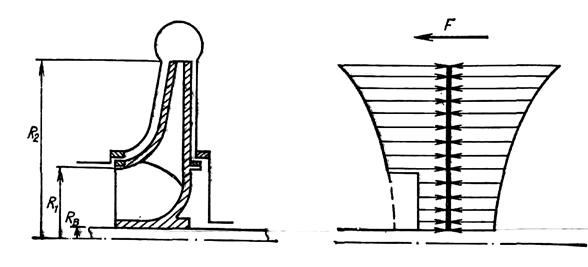

Рис. 5.6. Эпюра осевых сил на рабочее колесо.

Осевая сила возникает за счет разности давлений на рабочее колесо (рис. 5.6), так как со стороны всасывающего патрубка на него действует меньшая сила давления, чем справа. Величину осевой силы приближенно определяют по формуле

F = 0,6Рπ(R21 - R2в) ,

где F — осевая сила, Н; Р — давление на насосе, Н/м2 (Па); R1 - радиус входного отверстия, м; Rв — радиус вала, м.

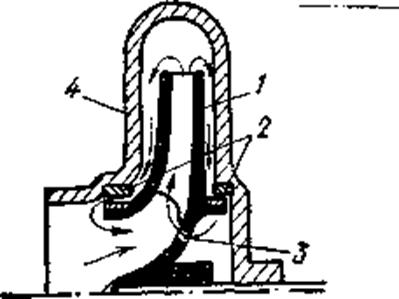

Рис. 5.7. Рабочее колесо пожарного насоса

1 — рабочее колесо; 2 — элементы щелевых уплотнений;

3 — отверстия в ведущем диске; 4 — корпус насоса.

Для уменьшения осевых сил, действующих на рабочее колесо насоса, в ведущем диске высверлены отверстия, через которые жидкость перетекает из правой части в левую (рис. 5.7). При этом величина утечек равняется утечкам через целевое уплотнение за колесом, КПД насоса снижается. С износом элементов целевых уплотнений будет увеличиваться утечка жидкости и уменьшаться КПД насоса.

В двух - и многоступенчатых насосах рабочие колеса на одном валу могут размещаться с противоположным направлением входа — это также компенсирует или снижает действие осевых сил.

Кроме осевых сил на рабочее колесо при эксплуатации насоса действуют радиальные силы. Эпюра радиальных сил, действующих на рабочее колесо насоса с одним отводом, показана на рис. 5.8. Из рисунка видно, что на рабочее колесо и вал насоса при вращении действует неравномерно распределенная нагрузка.

В современных пожарных насосах разгрузка вала и рабочего колеса от действия радиальных сил осуществляется путем изменения конструкций отводов. Отводы в большинстве пожарных насосов спирального типа.

Рис. 5.8. Эпюра радиальных сил, действующих на рабочее колесо насоса с одним отводом.
