После перегорания целлулоидной диафрагмы (3... 5 мин) пенообразующий раствор поступает к насадку 5 и входит в диффузор. В камере создается разрежение, в результате которого через боковые патрубки 6 подсасывается воздух и на выходе из трубы 4 образуется воздушно-механическая пена, которая через патрубок 7 поступает в резервуар. При тушении пожара в резервуаре воздушно-механической пеной к среднему патрубку подается 4 %-ный водный раствор пенообразователя с расходом 17 л/с при напоре перед насадком 5 не менее 60 мм. Получают до 150 л/с воздушно-механической пены кратностью 8,5.

Пеносливная камера отличается от универсальной отсутствием устройства для получения воздушно-механической пены, т. е. трубы 4, насадка 5, диафрагмы.

Передвижные пеносливные устройства предназначены для подачи пены в резервуары с нефтепродуктами. К месту пожара их доставляют транспортными средствами. В качестве передвижных пеносливных устройств применяют телескопические подъемники-пеносливы.

Подъемник-пенослив (рис. 5.39) состоит из опорного ствола с опорными рычагами, телескопического механизма выдвигания, гребенки, двух генераторов пены ГПС-600 и двух шестов для подъема и опускания подъемника.

Стол служит опорой подъемника-пенослива и состоит из центральной трубы, приваренной к диску. Диск имеет три шарнирно укрепленных рычага, увеличивающих площадь опоры ствола. На каждом рычаге имеется зуб для лучшего сцепления с грунтом. В верхнюю часть опорного стола входит шпиндель наружной трубы, который фиксируется стопорным винтом.

В наружной трубе расположена выдвигающаяся внутренняя труба. Для герметичности между трубами установлен сальник. К наружной трубе приварены два патрубка для присоединения напорных рукавных линий.

К верхней части наружной трубы прикреплены скобы для растяжек и кронштейн, на котором укреплен валик с роликом механизма выдвижения. Нижний узел состоит из вала с барабаном и фиксатором. Вал с обеих сторон снабжен рукоятками для привода. На барабан намотаны два троса: один предназначен для выдвигания, другой — для сдвигания внутренней трубы. При помощи фиксатора на барабане можно установить подъемник на нужной высоте.

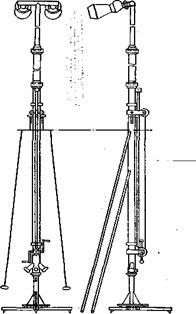

Рис. 5.39. Телескопический подъемник-пенослив.

В верхней части внутренней трубы имеется резьбовая муфта для присоединения удлинителя, который представляет собой отрезок трубы с двумя гайками, предназначенными для присоединения к внутренней трубе и гребенке. Гребенка состоит из вертикальной и горизонтальной труб. Горизонтальная труба имеет два патрубка с соединительными головками для присоединения стволов ГПС-600. Модернизированный телескопический подъемник-пенослив доставляют к месту пожара транспортными средствами и собирают на месте в горизонтальном положении..

Пенообразующий раствор подают к пеносливу от пожарных насосов. Воздушно-механическая пена поступает из стволов ГПС-600.

К неисправностям телескопических подъемников-пеносливов относится перекос внутренней трубы в сальнике или муфте. Неисправный сальник необходимо заменить. После работы пенослив промывают водой и заново смазывают все валики, ролики и барабан подъемного механизма. После работы генераторы осматривают, поврежденные сетки или корпус ремонтируют. Вмятины на корпусе выравнивают. Тросы и растяжки перед постановкой в боевой расчет испытывают на прочность в соответствии с паспортом завода-изготовителя.

Глава 5.3. Пожарные автомобили.

Пожарные автомобили являются основой технических средств пожаротушения. Они представляют собой мобильные системы, способные решать самые сложные задачи, связанные с тушением пожаров, спасением людей и материальных ценностей.

Назначение и классификация ПА.

Пожарные автомобили предназначены:

·  для доставки к месту пожара боевых расчетов, огнетушащих средств, пожарно-технического вооружения и оборудования;

·  для подачи в очаг пожара огнетушащих средств;

·  для выполнения специальных работ на пожаре;

·  для обеспечения оперативно-хозяйственной деятельности подразделений ГПС.

Классификация пожарных автомобилей:

Пожарные автомобили могут быть классифицированы по следующим признакам:

1.  По назначе­нию:

основные пожарные автомобили

·  общего применения (автоцистерны АЦ, автомобили насосно-рукавные АНР, автомобили быстрого реагирования АБР);

·  целевого применения (пожарные насосные станции ПНС, автомобили аэродромные АА, автомобили пенного тушения АВ, (новая маркировка АПТ), автомобили порошкового тушения АП, автомобили газового тушения АГТ, автомобили газо-водяного тушения АГВТ, автомобили комбинированного тушения АКТ, пожарные самолеты и вертолеты, пожарные суда, пожарные поезда);

специальные пожарные автомобили (автолестницы АЛ и коленчатые подъемники АКП, автомобили рукавные АР, автомобили связи и освещения АСО, автомобили штабные АШ, автомобили дымоудаления АД, автомобили газодымозащитной службы АГ, автомобили технической службы АТ, аварийно-спасательные автомобили АСА, автомобили лаборатории пожарные АЛП);

вспомогатель­ные (оперативно-служебные, легковые, грузовые автомобили, пассажирские автобусы, топливозаправщики, автокраны, тракторы и т. д.

2.  По числу осей и колесной формуле пожар­ные автомобили делятся на:

·  полноприводные (с колесной форму­лой 4х4, 6х6, 8х8);

·  неполноприводные (с колесной формулой 4Х2, 6х2, 6Х4, 8Х4).

3.  По посадочной формуле пожарные автомобили делятся на:

·  без дополнительной кабины для боевого расчета (посадочная формула 1+2 или 1+1),

·  с дополнительной кабиной для боевого расчета (посадочная формула 1+5, 1+6, 1+8). В посадочной формуле первой цифрой обозначен водитель, второй—численность личного состава.

4.  По компоновочной схеме базового шасси (в за­висимости от места расположения кабины):

·  с задней кабиной (за дви­гателем);

·  с фронтальной кабиной (над двигателем);

·  с передней кабиной (перед двигателем). Расположение кабины оп­ределяет свободное компоновочное пространство, что важно при создании пожарного автомобиля. При этом определенные пре­имущества имеет передняя кабина, создающая условия для сни­жения габаритной высоты машины.

5. По полной массе, от которой зависит количество вывозимых средств тушения, пожарные автомобили подразделя­ются на следующие типы:

·  легкий — до 6 т;

·  средний — от 6 до 12 т;

·  тяжелый — свыше 12 т.

6. По применяемым средствам тушения пожарные автомобили делятся на автомобили:

·  водяного,

·  пенного,

·  порошкового,

·  газово­го тушения,

·  комбинированного тушения (водопенные, водопорошковые, пенопорошковые, водопенопорошковые и пр.).

7. По климатическому исполнению различают ПА:

·  стан­дартного исполнения;

·  в северном исполнении;

·  в тро­пическом исполнении.

8. По типу маршевого двигателя:

·  с дизельным двигателем;

·  с бензиновым двигателем.

Система обозначений пожарной техники.

У нас в стране каж­дое изделие пожарной техники обозначается начальными буква­ми его наименования, после которых указывается отличительная характеристика изделия цифрами его главного параметра (или главного параметра его основного агрегата, например насоса в пожарных автоцистернах).

В обозначении таких сложных изделий, как пожарные авто­мобили, после указания главного параметра в скобках приводят­ся номер модели базового шасси. Последние цифры (две или три) обозначают модель пожарного автомобиля, буква после этих цифр (в обозначениях пожарного оборудования — после величи­ны главного параметра) указывает на модернизацию изделия (А—первую, Б—вторую и т. д.), последующие цифры—моди­фикацию.

Например: АР-2(131)133—автомобиль рукавный, вывозящий 2 тыс. м (2 км) рукавов, на шасси ЗИЛ-131 модель 133.

АЦ-40/3(131)-137А-01 — модификация модернизированной пожар­ной автоцистерны с комбинированным пожарным насосом со ступенями низкого и высокого давления с подачей соот­ветственно 40 л/с и 3 л/с, на шасси ЗИЛ-131.

АЛ-30(131) ПМ-506В — автолестница пожарная с высотой подъема комплекта колен 30 м., на шасси автомобиля ЗИЛ-131 модель ПМ-506 модернизация В.

С 1995 года в обозначение пожарной техники помимо основных параметров базового агрегата вводятся технические показатели всего изделия. Например: АЦ 2,5-40 (4331) 6ВР – автоцистерна пожарная с емкостью для воды 2,5 куб. м., производительность насоса 40 л/с, на шасси автомобиля ЗИЛ-433104, модель 6, производства Варгашинского машиностроительного завода.

Основные пожарные автомобили.

К основным пожарным автомобилям общего применения относятся: пожарные автоцистерны, автомобили насосно-рукавные, автомобили быстрого реагирования.

Пожарные автоцистерны (см. рис. 5.40) состоят из: базового шасси, кабины боевого расчета, цистерны, насосной установки, отсеков с ПТВ, пеналов и ПТВ на крыше, дополнительных систем, электрооборудования и средств связи.

Кузов пожарной автоцистерны состоит из кабины, собственно кузова, цистерны, бака для пенообразователя и деталей оперения.

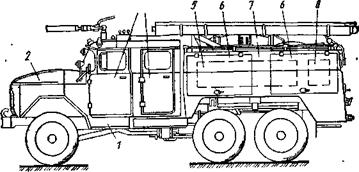

Рис 5.40. Пожарная автоцистерна АЦ-40(131)137:

1—шасси: 2 — двигатель; 3 —кабина водителя; 4 — кабина боевого расчета;

6— цистерна, 6 — отсеки кузова; 7 — кузов пожарного автомобиля,

8 — насосный отсек.

Конструкция кабин и салонов, а также размещение пожарного оборудования должны быть такими, чтобы обеспечивалось рациональное распределение массы пожарного автомобиля между осями; быстрота и безопасность занятия мест боевым расчетом и удобство его размещения; минимальные затраты времени на боевое развертывание на пожарах.

Выполнение этих требований — задача трудная. Это обуслов­лено тем, что рост людей неодинаков. Пропорционально росту изменяются: длина конечностей, ширина бедер, плеч и другие раз­меры. Коли при изготовлении пожарного автомобиля ориентиро­ваться на средний рост пожарных, то такой автомобиль будет удобен только для 50 % всех пожарных. Для пожарных с ростом выше среднего он будет неудобным. Поэтому размеры кабины, ку­зова должны быть такими, чтобы в них было удобно работать по­жарным практически любого роста.
