Для ведения боевых действий в непригодной для дыхания среде при спасении людей, имущества, тушении пожаров, оказании первой доврачебной помощи пострадавшим при пожарах личным составом газодымозащитной службы Государственной противопожарной службы МВД России применяются. кислородные изолирующие противогазы и дыхательные аппараты со сжатым воздухом.

Кислородные изолирующие противогазы и дыхательные аппараты со сжатым воздухом предназначаются для защиты органов дыхания и зрения человека от вредного воздействия окружающей среды в диапазоне температур окружающего воздуха от минус 40 до 60ОС и кратковременного (до 30О) воздействия температуры 200ОС.

1.2. Дыхание в противогазах сопровождается воздействием на организм следующих факторов:

- длительное ( до 4 часов) вдыхание газовой смеси с повышенным содержанием кислорода (50 - 80 % по объему) и повышенным содержанием углекислого газа (до 1,0-1,5 %);

- дополнительное сопротивление дыханию на вдохе и выдохе (10-40 мм. вод. ст);

- неблагоприятный температурно-влажностный режим в дыхательной системе противогаза (100 % влажность вдыхаемого воздуха при температуре от 37 до 45ОС;

- дополнительная масса постоянно носимого во время работы противогаза (10-14 кг).

1.3. Дыхание в дыхательных аппаратах сопровождается воздействием на организм следующих факторов:

дополнительное сопротивление дыханию на вдохе и выдохе (10-30 мм. вод. ст.)

дополнительная масса постоянно носимого во время работы аппарата (12-16 кг).

1.4. Личный состав газодымозащитной службы * заступают на боевое дежурство через каждые трое суток и участвуют в тушении пожаров и проведением связанных с ними первоочередных аварийно - спасательных работ ** с использованием противогазов и дыхательных аппаратов.

Работа газодымозащитников на пожарах характеризуется постоянным нервно-психическим напряжением, отрицательными эмоциональными воздействиями, большим физическим напряжением, работой в ограниченном пространстве, с потенциальной опасностью перегревания, необычным способом передвижения, апериодичностью, кроме того, газодымозащитнику необходимо постоянно следить за правильностью работы, противогаза (дыхательного аппарата) от которого зависит его жизнь.

Для защиты органов дыхания и зрения человека при выполнении работ, связанных с тушением пожара в непригодной для дыхания атмосфере применяются изолирующие противогазы и аппараты сжатого воздуха.

Глава 4.2. Устройства, принцип действия и технические характеристики СИЗОД.

Схема работы противогаза КИП-8.

Противогаз КИП-8 (рис. 4.2) работает по замкнутой (круговой) схеме дыхания. При выдохе смесь проходит через клапан выдоха клапанной коробки (2), гофрированную трубку выдоха (3), регенеративный патрон (4), наполненный ХПИ, в дыхательный мешок (5).

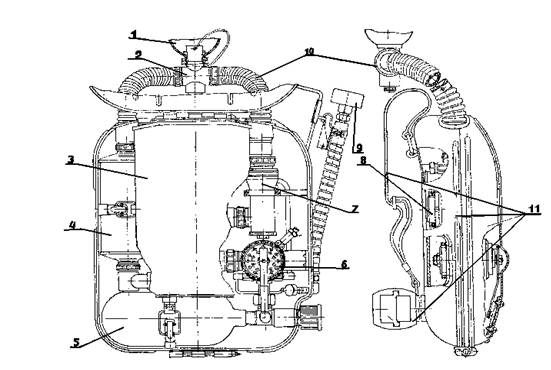

1.Шлем-маска. 2.Клапанная коробка. 3. Дыхательный мешок. 4. Регенеративный патрон. 5. Кислородный баллон с вентилем. 6. Блоклегочного автомата и редуктора. 7. Звуковой сигнал. 8. Предохранительный клапан дыхательного мешка. 9. Манометр выносной. 10. Гофрированные трубки. 11. Корпус с крышкой и ремнями.

Рис.4.1. Общая схема КИП – 8

Выдыхаемая газовая смесь в регенеративном патроне (4) очищает от углекислого газа, а в дыхательном мешке (5) обогащается кислородом, поступающим через дюзу (12) легочного автомата (10) из кислородного баллона (7). При вдохе обогащенная кислородом газовая смесь из дыхательного мешка (5) через звуковой сигнал (15), гофрированную трубку (22) и клапан вдоха коробки (2) поступает в легкие человека.

В случае, если кислорода, подаваемого через дюзу (12), не хватает на вдох, то подача недостающего количества кислорода осуществляется через клапан (11) легочного автомата.

Открытие клапана (11) легочного автомата происходит при достижении разрежения в дыхательном мешке – 20 ¸ 35 мм вод. ст.

При возникновении разрежения в полости дыхательного мешка мембрана (9) легочного автомата прогибается и через систему рычагов открывает клапан (11), обеспечивая поступление кислорода через редуктор (13) из кислородного баллона в дыхательный мешок (5). Кислород через легочный автомат будет подаваться в дыхательный мешок до тех пор, пока разрежение в дыхательном мешке не достигает величины меньшей, чем 20 ¸ 35 мм вод. ст.

Если в полости дыхательного мешка окажется избыточное количество газовой смеси, то последняя стравливается через предохранительный клапан (23) в атмосферу.

В аварийных случаях подача кислорода в дыхательный мешок производится ручным байпасом (8). При нажатии на кнопку байпаса клапан (11) легочного автомата (10) отходит от седла, и кислород через открытый клапан из баллона через редуктор поступает в дыхательный мешок (5).

Для редуцирования давления кислорода в противогазе имеется редуктор (13), с помощью которого давление кислорода с 200¸30 кгс/см2 понижается до 5,8 ¸4,0 кгс/см2.

По выносному манометру (19) контролируется запас кислорода в баллоне.

В противогазе имеется звуковой сигнал (типа свисток), который сигнализирует при включении в аппарат с закрытым вентилем кислородного баллона, а также в случае, когда давление в кислородном баллоне будет меньше 35 ¸ 20 кгс/см2.

Работа звукового сигнала заключается в следующем. В случае, если вентиль кислородного баллона окажется закрытым, или давление в кислородном баллоне будет менее 35 ¸ 20 кгс/см2, клапан (18) под действием пружины (14) плотно перекроет отверстие (20). И при входе газовая смесь, проходя через щели (16) корпуса клапана (18), приводит в колебание металлические пластинки (17), в результате чего возникает звучание.

Если вентиль кислородного баллона будет открыт, а давление кислорода в баллоне будет 20 ¸ 35 кгс/см2, то усилие, развиваемое давлением кислорода на манжету (21) звукового сигнала, окажется больше установочного усилия пружины (14). Клапан (18) под действием этого усилия отойдет от отверстия (20), обеспечив свободный проход газа при входе через зазор между клапаном (18) и камерой звукового сигнала к отверстиям (20).

Звучание в этом случае возникать не будет.

В линии, подводящей высокое давление к манжете звукового сигнала,

Имеются две дюзы (25) (малые отверстия), которые предназначены для предотвращения кислородного удара на манжету (21).

Основные технические данные противогаза.

1. Сопротивление дыханию системы противогаза со снаряженным патроном ХПИ при легочной вентиляции 30 л/мин при проверках на искусственных легких: на легких:

а) с выключенным звуковым сигналом не более 35 мм вод. ст.;

б) с включенным звуковым сигналом – не более 250 мм вод. ст., на выдохе – не более 40 мм вод. ст.

2. Продолжительность работы в противогазе при нагрузке средней напряженности – 100 мин.

3. Непрерывная подача кислорода при давлении в баллоне 200¸30 кгс/см2 – 1,4 ± 0,2 л/мин.

4. Производительность легочного автомата при пользовании им как клапаном аварийной подачи при давлении в баллоне 200¸30 кгс/мин.

5. Сопротивление открытию легочного автомата при отсосе из дыхательного мешка 6 л/мин. – 20¸35 мм вод. ст.

6. Сопротивление открытию предохранительного клапана дыхательного мешка при постоянном потоке 1,4 ± 0,2 л/мин. – 15¸30 мм вод. ст.

7. Сопротивление предохранительного клапана дыхательного мешка при постоянном потоке 100 л/мин – не более 200 мм вод. ст.

8. Давление в камере редуктора при давлении в баллоне 200¸300 кгс/см2 и непрерывной подаче 1,4 ± 0,2 л/мин – 5,8 ¸ 4,0 кгс/см2.

9. Давление открытия предохранительного клапана редуктора – 7,5¸11,5 кгс/см2.

10. Звуковой сигнал срабатывает:

а) при закрытом вентиле кислородного баллона;

б) при давлении в баллоне 35 ¸ 20 кгс/см2.

11. Габариты противогаза 450 ´ 345 ´ 160.

12. Вес противогаза » 10 кг.

Аппараты на сжатом воздухе АИР – 317.

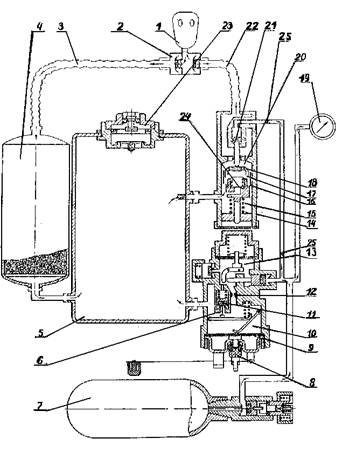

1- Шлем-маска; 2-клапанная коробка; 3-трубка выхода; 4-регенеративный патрон; 5-дыхательный мешок; 7-кислородный баллон; 9-мембрана; 10-легочный автомат; 11-клапан; 12-дюза; 13-редуктор; 14-пружина; 15-звукавой сигнал; 16-щели; 17-металлические пластинки; 18-клапаны; 19-манометр; 20-отверстие; 21-манжета; 22-гофрированная трубка; 23-клапан; 24- Клапан; 25-дюзы

Рис.4.2. Принципиальная схема работы противогаза КИП - 8

Аппарат воздушный изолирующий для пожарных АИР-317.

Назначение.

Аппарат воздушный изолирующий для пожарных АИР-317 (в дальнейшем аппарат АИР-317) предназначен, для индивидуальной защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания, токсичной и задымленной среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различных отраслей народного хозяйства, в диапазоне температур окружающей среды от минус 40 до 60 °С. Аппарат Аир-317 (рис. 4.2) представляет собой изолирующий резервуарный дыхательный прибор со сжатым воздухом в одном баллоне вместимостью 7 дм с рабочим давлением 29,4 Мпа. В состав аппарата АИР-317 входят: запасной баллон с вентилем, четыре панорамные маски ПМ-88 и спасательное устройство для эвакуации людей из задымленных помещений. Аппарат АИР-317 выполнен в климатическом исполнении У категории 1 по ГОСТ 15150-69, но для температуры окружающей среды от минус 40 до 60 °С.

Технические данные АИР-317.

1. Время защитного действия (без смены баллонов) при расходе воздуха 30 л/мин и температуре окружаюшей среды:

2. 25ОС, не менее 60 мин.

3. 40ОС, не менее 40 мин.

4. Вместимость баллона для сжатого воздуха, 7л

5. Рабочее давление сжатого воздуха в баллоне, 29,4 Мпа

6. Сопротивление дыханию при нагрузке средней тяжести (легочная вентиляция 30 л/мин) и температуре окружающей среды 25ОС, Па, не более:

вдоху: среднее 250

максимальное 300

выдоху: среднее 100

максимальное 150

7. Давление редуцированое = 0.7- 0.85 Мпа

8. Давление срабатывания звукового сигнала = 5-6 Мпа

9. Давление срабатывания избыточного клапана=1.2-1.4 Мпа

10. Габаритные размеры, мм, не более:

длина 790

ширина 320

высота 220
