8.5.3 В щебне из изверженных и метаморфических пород марок 800 и выше и осадочных пород марок 600 и выше для дорог с НИД для щебеночных покрытий содержание зерен пластинчатой (лещадной) и игловатой форм не превышает 15 % массы, а для оснований не более 35 % массы.

Щебень (гравий) для щебеночных и гравийных покрытий по водостойкости применяют 1-й марки, а для оснований - не ниже 2-й марки.

Щебень (гравий) для щебеночных и гравийных покрытий по пластинчатости имеет марку Пл1, а для оснований на дорогах с низкой интнсивностью движения - не ниже марки Пл3.

8.5.4 Песчано-гравийные (щебеночно-песчаные) смеси используют для устройства покрытия переходного типа и основания облегченного и капитального типа. Гранулометрический состав данных смесей назначают в соответствии с ГОСТ 25607 и таблицей 44.

Таблица 44 – Гранулометрический состав для песчано-гравийных смесей

Коэффициент фильтрации смесей для подстилающих слоев основания принимают не менее 1 м/сут.

8.5.6 Для дренирующих и морозозащитных слоев дорожных одежд используют без дополнительных испытаний пески по ГОСТ 8736, содержащие зерна размером менее 0,14 мм не более 25 % массы, пылевато-глинистых частиц - не более 5 %, в том числе глинистых частиц для природного песка - не более 0,5 % и для дробленого - не более 1 % массы. Коэффициент фильтрации при максимальной плотности назначают не менее 1 м/сут.

8.6 Рекомендуемые конструкции дорожных одежд на дорогах с НИД

8.6.1 При выборе дорожной одежды принимают конструкции с наименьшим количеством конструктивных слоев и применением местных дорожно-строительных материалов. Рекомендуется назначать конструкции дорожной одежды, имеющие положительный опыт эксплуатации в природно-климатических условиях района строительства.

8.6.2 Конструкции дорожных одежд капитального типа приведены на рисунке 13.

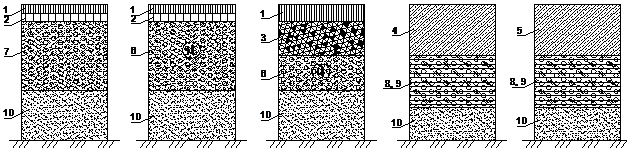

Рисунок 13 Конструкции дорожных одежд капитального типа Конструктивные слои дорожной одежды: 1 - плотный асфальтобетон; 2 - пористый асфальтобетон; 3 –черный щебень; 4 – монолитный цементобетон; 5 – сборные железобетонные плиты; 6 – щебеночно-песчано-цеметные смеси (ЩПЦС); 7 – щебеночн-песчаные смеси (ЩПС); 8 – каменные материалы, обработанные неорганическими вяжущими; 9 – грунты, обработанные неорганическими вяжущими; 10 – песчаный подстилающий слой.

8.6.3 Конструкции дорожных одежд облегченного типа приведены на рисунке 14.

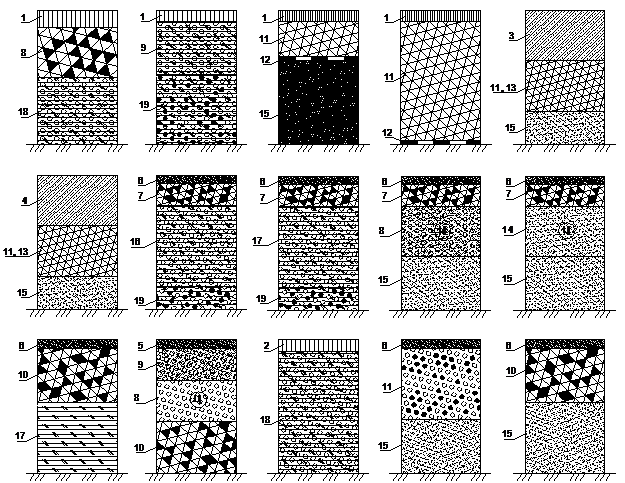

Рисунок 14. Конструкции дорожных одежд облегченного типа Конструктивные слои дорожной одежды: 1 – горячий асфальтобетон; 2 – холодный асфальтобетон; 3 – монолитный цементобетон; 4 – сборные железобетонные плиты; 5 – двойная поверхностная обработка; 6 – поверхностная обработка; 7 – черный щебень; 8 – каменные материалы, обработанные неорганическим вяжущим; 9 – гравийные, гравийно-песчаные смеси, укрепленные комплексными вяжущими; 10 – каменные материалы, обработанные органическим вяжущим; 11- щебень, щебеночные смеси; 12 - армирующая сетка; 13–гравийно-песчанные подобранные смеси; 14 – пески, укрепленные полимерорганическим вяжущим; 15 – подстилающий песчаный слой; 16 – грунт, укрепленный органическими вяжущими; 17 – грунт, укрепленный комплексными вяжущими; 18 – грунт, укрепленный неорганическими вяжущими; 19 – грунты, укрепленные карбамидоформальдегидной смолой.

8.6.4 Конструкции дорожных одежд переходного типа показаны на рисунке 15.

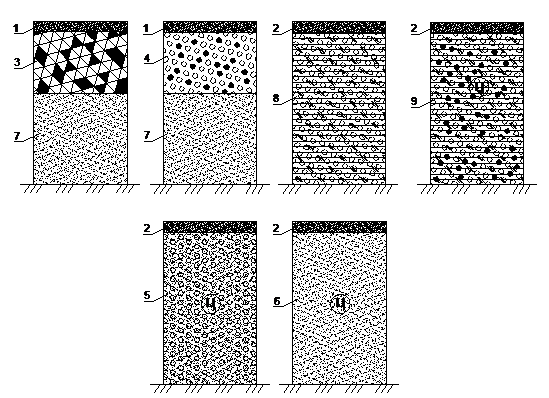

Рисунок 15. Конструкции дорожных одежд переходного типа Конструктивные слои дорожной одежды: 1 – поверхностная обработка; 2 – двойная поверхностная обработка; 3 – щебеночные, гравийно-песчаные смеси, обработанные органическими вяжущими; 4 – органоминеральные смеси с жидкими органическими вяжущими совместно с минеральными; 5 –песчано-гравийные смеси, укрепленные неорганическими вяжущими; 6 –пески, укрепленные неорганическим вяжущим; 7 – подстилающий песчаный слой; 8 – грунты, укрепленные неорганическим вяжущим; 9 – грунты, обработанные комплексным вяжущим (битумная эмульсия и цемент).

8.6.5 Конструкции дорожных одежд низшего типа приведены на рисунке 16.

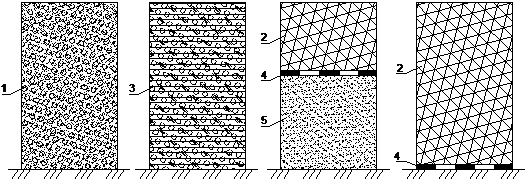

Рисунок 16. Конструкции дорожных одежд низшего типа Конструктивные слои дорожной одежды: 1 – гравийно-песчаная смесь; 2 - щебеночный или шлаковый слой; 3 – грунт, укрепленный или улучшенный добавками; 4 - армирующая сетка; 5 - подстилающий песчаный слой.

8.6.6. Рекомендуют при технико-экономическом сравнении вариантов рассматривать следующие конструкции дорожных одежд:

-  переходного типа с покрытиями из грунтов, обработанных неорганическими вяжущими (портландцемент марки не ниже 400 во II и III ДКЗ, марки не ниже 300 в IV - V ДКЗ), марки не ниже М40 или комбинированными вяжущими (толщина слоя 15-20 см) на основании из грунтов рабочего слоя земляного полотна, свойства которых улучшены применением стабилизаторов грунтов (толщина слоя 25-40 см). В этом случае рекомендуется устройство поверхностной обработки на поверхности покрытия;

-  переходного или облегченного типа с основаниями из укрепленных аналогичным образом грунтов толщиной 15-25 см (при укреплении допускается применение цемента марки 200 при марке по прочности укрепленных грунтов не ниже М20 для переходных и не ниже М40 для облегченных дорожных одежд). В этом случае рекомендуется устройство тонкослойных покрытий из влажных органоминеральных смесей для дорожных одежд облегченного типа;

-  облегченного типа с дополнительным слоем основания из грунтов, обработанных неорганическими вяжущими (цемент марки не ниже 200), марки по прочности не ниже М40 или комбинированными вяжущими толщиной 15-25 см.

8.7 Устройство дорожных одежд

8.7.1 Устройство дополнительных слоёв оснований и прослоек (морозозащитных, дренирующих, изолирующих и капиляропререывающих).

8.7.1.1 Устройство дополнительных слоёв основания, а также морозозащитных, дренирующих, изолирующих и капиляропрерывающих прослоек осуществляют на готовом (уплотнённом и спланированном под проектные отметки) земляном полотне согласно СНиП 3.06.03-85.

8.7.1.2 Устройство дополнительных слоёв оснований из укреплённых грунтов осуществляют в соответствии с п. 8.7.2.

8.7.2 Устройство оснований и покрытий из крупнообломочных, песчаных и глинистых грунтов и отходов промышленности, укреплённых неорганическими и органическими вяжущими материалами, осуществляют в соответствии со СНиП 3.06.03-85.

8.7.2.1 При смешении крупнообломочных грунтов с вяжущими материалами в смесительных установках применяют грунты, не содержащие зёрен крупнее 40 мм, у которых при отсутствии зёрен крупнее 25 мм суммарное количество зёрен размером от 2 до 25 мм составляют не более 70% массы грунта, а число пластичности грунтовых частиц размером менее 0,5 мм, входящих в состав грунтов, не превышает 12.

При смешении крупнообломочных грунтов с вяжущими материалами на дороге применяют грунты, как правило, с размером зёрен не более 25 мм.

8.7.2.2 Укладку грунтов, укреплённых вяжущими материалами, и их уплотнение осуществляют при влажности, близкой к оптимальной, обеспечивая коэффициент уплотнения не менее 0,98.

Основания и покрытия из грунтов и отходов промышленности, укреплённых неорганическими вяжущими материалами

8.7.2.3 Устройство оснований и покрытий из грунтов, укреплённых неорганическими вяжущими материалами, осуществляют, как правило, при температуре не ниже 5°C. При более низких температурах работы выполняют в соответствии с п.8.7.2.26 – 8.7.2.30.

8.7.2.4 При смешении на дороге грунтов с цементом с добавками в виде битумных эмульсий, жидкого битума, нефтяного гудрона или сырой нефти, а также золы уноса, золошлаковых смесей или других несвязных дисперсных материалов, сначала вводят в грунт добавки, перемешивая их с грунтом, а затем последовательно добавляют в смесь цемент и воду, также перемешивая смесь.

8.7.2.5 Введение стабилизаторов грунтов определяют в соответствии с тенологией выполнения работ, прописанной в соответствующих СТО.

8.7.2.6 При укреплении грунтов цементом с добавками молотой негашеной извести их смешение с цементом осуществляют через сутки после введения извести и воды.

8.7.2.7 Укрепление отходов промышленности (золошлаковые смеси, отсевы дробления горных пород и др.) неорганическими вяжущими материалами осуществляют в соответствии с п. п. 8.7.2.4, 8.7.2.6.

8.7.2.8 Укрепление глинистых грунтов неорганическими вяжущими материалами при устройстве оснований и покрытий выполняют, как правило, способами смешения на дороге с предпочтительным применением самоходных грунтосмесительных машин. Допускают применение других способов смешения грунта с вяжущим на дороге (автогрейдером с перемешиванием грунта в валиках, фрезой и т. д.).

8.7.2.9 При укреплении грунтов известью совместно с добавками зол уноса или золошлаковых смесей сначала вводят в грунт добавки и выполняют перемешивание до однородного состояния смеси, а затем вводят известь с увлажнением грунта до оптимальной влажности. Планировку и уплотнение смеси осуществляют через сутки.

8.7.2.10 В зависимости от погодных условий при уплотнении грунтов, укреплённых неорганическими вяжущими, допускают отклонение их влажности от оптимальной не более чем на 2-3 % выше оптимальной (при сухой погоде без осадков и температуре воздуха выше 20 °C) или на 1-2% меньше оптимальной (при температуре ниже 10 °C и при наличии осадков).

При температуре воздуха выше 20 °C для замедления процесса схватывания смеси и обеспечения оптимальных условий уплотнения вводят в смесь добавку СДБ (в виде водного раствора) или ГЖ-136-41 (в виде эмульсии) в количестве не более 0,5 % массы цемента при укреплении несвязных грунтов и 1-1,5 % при укреплении связных грунтов или добавки органических вяжущих в виде битумных эмульсий, жидкого битума, нефтяного гудрона или сырой нефти в количестве, как правило, 1-3 % от массы грунта.

8.7.2.11 Уплотнение смеси грунта с цементом до максимальной плотности завершают не позднее чем через 3 часа, а при пониженных температурах (ниже 10 °C) – не позднее чем через 5 часов после введения в смесь воды или раствора солей.

При укреплении грунтов цементом совместно с добавками поверхностно-активных веществ (СДБ, ГЖ-136-41, гудрона нейтрализованного и других) или совместно с добавками битумных эмульсий, жидкого битума, гудрона или сырой нефти смесь уплотняют не позднее чем через 8 ч после введения воды. При укреплении грунтов известью или активными золами уноса, используемыми в качестве самостоятельного вяжущего, уплотнение заканчивают не позднее чем через 14-18 ч после введения в смесь воды.

8.7.2.12 Для ухода за свежеуложенным грунтом, укреплённым неорганическими вяжущими, распределяют по поверхности грунта 50 %-ные быстрораспадающиеся или среднераспадающиеся эмульсии с использованием битума или других органических вяжущих из расчёта 0,5-0,8 л/м2.

Для ухода за свежеуложенным слоем укреплённого грунта распределяют также нефтяной гудрон или нейтрализованный гудрон (ГНД) из расчёта 0,5-0,6 л/м2 или слой песка толщиной 5 см с поддержанием его во влажном состоянии.

8.7.2.13 Движение построечного транспорта по слою укреплённого основания или покрытия открывают не ранее чем через 5 суток после его устройства в случае применения укреплённого материала, удовлетворяющего нормативам I класса прочности при толщине укреплённого слоя не менее 15 см, а также применения укреплённого материала, удовлетворяющего нормативам II класса прочности при толщине укреплённого слоя 20 см. При толщине укреплённого слоя меньше указанных, а также при применении укреплённого материала, удовлетворяющего нормативам III класса прочности, движение построечного транспорта открывают не менее чем через 7 суток после устройства слоя.

Допускают открытие движения построечного транспорта и укладку вышележащие слои на следующий день после устройства укреплённого слоя грунта в случае укрепления неорганическими вяжущими связных грунтов, а также в течение первых суток в случае укрепления грунтов цементом или карбамидоформальдегидной смолой совместно с добавками в виде поверхностно-активных веществ, битумных эмульсий, жидких битумов, гудронов, сырой нефти или при использовании медленнотвердеющих вяжущих как без цемента, так и в сочетании с ним.

8.7.2.14 При укреплении переувлажнённых грунтов цементом, известью или другими неорганическими вяжущими влажность обрабатываемого грунта обеспечивают в пределах значений приведённых в таблице 45.

Таблица 45 – Допускаемая влажность обрабатываемого грунта цементом

8.7.2.15 Осушают переувлажнённый грунт путём укладки его в валы, бурты (пески, супеси), многократного рыхления (при солнечной погоде), а также обработки его известью (порошкообразной негашёной, молотой комовой и пушонкой) или активной золой уноса.

Количество добавок вяжущих материалов, осушающих грунт, назначают по таблице 46.

Таблица 46 - Количество добавок вяжущих материалов, осушающих грунт

Основания и покрытия из грунтов, укреплённых органическими вяжущими материалами.

8.7.2.16 При подборе состава для улучшения технических и технологических свойств укреплённых грунтов применяют:

-  известь, сланцевую золу, золы уноса сухого отбора, золошлаковые смеси гидроудаления с добавками или без добавления извести, молотый известняк, молотую опоку с известью – при укреплении грунтов жидкими битумами;

-  известь, известковую пыль, цемент, золы уноса – при укреплении грунтов сланцевыми битумами, битумными эмульсиями, каменноугольными вяжущими ;

-  катионоактивные и анионоактивные вещества (типа Э-1, кубовые остатки СЖК, второй жировой гудрон, госсиполовую смолу и др.) – при укреплении грунтов органическими вяжущими (кроме смолы карбамидоформальдегидной).

8.7.2.17 Основания и покрытия из грунтов, укреплённых органическими вяжущими материалами, устраивают в сухую погоду при температуре воздуха не ниже 10 ºC. Смешение грунтов с битумной эмульсией допускают при температуре воздуха не ниже 5 ºC. Влажность крупнообломочных и песчаных грунтов перед введением органического вяжущего обеспечивают в пределах 2-5 %, а влажность глинистых грунтов – в пределах 0,2-0,4 влажности на границе текучести грунта.

8.7.2.18 При смешении в стационарных смесительных установках крупнообломочных и песчаных грунтов или супесей с жидким битумом, битумной эмульсией, жидким дёгтем и активными добавками, а также грунтов с битумной эмульсией или жидким битумом совместно с цементом вяжущие вещества, добавки (кроме молотой негашёной извести) и воду вводят в грунт одновременно и в полном объёме.

8.7.2.19 При использовании в качестве активных добавок молотой негашёной извести распределяют по грунту и перемешивают с ним. Последующую обработку грунта органическими вяжущими в смесительной установке производят не ранее чем через 12 часов и не позднее чем через 24 часа после внесения извести.

8.7.2.20 При смешении на дороге крупнообломочных и песчаных грунтов или супесей с органическими вяжущими материалами вяжущее вводят в грунт за один проход грунтосмесительной машины; влажность грунта обеспечивают в соответствии с п.8.7.2.18, при этом влажность смеси перед уплотнением - близкую к оптимальной.

8.7.2.21 При смешении глинистых грунтов с органическими вяжущими материалами применяют метод приготовления смеси на дороге с помощью однопроходных или многопроходных грунтосмесительных машин.

8.7.2.22 При укреплении грунтов жидкой карбамидоформальдегидной смолой с добавкой эмульгированных битума или нефтяного гудрона предварительно смешивают компоненты в смесителях с принудительным перемешиванием без подогрева. Смолобитумное вяжущее хранят без отвердителя не более 3 суток. Готовое вяжущее с добавкой отвердителя вводят в грунт не позднее чем через 3 часа после смешения.

При использовании смолы со сроком хранения более 2 месяцев (если она отвечает техническим рекомендациям), а также при работе при температурах воздуха свыше 25 ºC вводят сначала смолобитумное вяжущее, затем отвердитель.

8.7.2.23 Грунты, укреплённые органическими вяжущими материалами совместно с известью и цементом, уплотняют не позднее чем через 2 часа после окончания перемешивания смеси, при температуре воздуха ниже 15 ºC разрыв между окончанием перемешивания смеси и началом её уплотнения допускают до 4 часов.

Уплотнение грунтов, укреплённых органическими вяжущими материалами, заканчивают в течение смены. Если в процессе работ по уплотнению выпадали атмосферные осадки и температура воздуха была ниже 15 ºC, допускают повторное уплотнение смеси, но не позднее чем через 2 суток для грунта с добавкой цемента и 4 суток для смеси грунта с добавкой извести.

8.7.2.24 За уплотнённым слоем грунта, укреплённого битумной эмульсией или жидким битумом с цементом при температуре воздуха выше 15ºC и отсутствии осадков, осуществляют уход путём розлива битумной эмульсии из расчёта 0,6-0,8 л/м2. В случае устройства вышележащего конструктивного слоя не позднее чем через сутки уход не требуется.

8.7.2.25 Движение построечного транспорта по слою из грунтов, укреплённых органическими вяжущими, допускают в соответствии с п. 8.7.2.13.

Укрепление грунтов неорганическими материалами при пониженной и отрицательной температуре.

8.7.2.26 При отрицательной температуре воздуха предусматривают меры против смерзания укреплённых грунтов.

8.7.2.27 При отрицательной температуре воздуха в грунт вводят добавки, понижающие температуру замерзания воды (противоморозные добавки), в количестве 0,5-1,5% массы грунта.

8.7.2.28 Добавки, связывающие воду (известь, цемент, гипс и др.), вводят в грунт в порошкообразном состоянии перед введением противоморозных добавок.

8.7.2.29 Уход за уплотнённым слоем грунта, укреплённого цементом, осуществляют с помощью слоя песка толщиной не менее 6 см.

Движение транспортных средств по укреплённому слою основания или покрытия открывают не ранее чем через 20 суток. В период оттепелей и весеннего таяния движение транспортных средств по слою не допускают.

8.7.2.30 При температуре воздуха ниже 10ºC в районах с устойчивой отрицательной температурой и коротким строительным сезоном при необходимости обеспечения высоких годовых темпов строительства допускают приготовление цементогрунтовых смесей только из несвязных грунтов путём смешения их с цементом без введения воды. При отсутствии задела земляного полотна приготовленную смесь хранят в штабелях до наступления положительных температур, после чего смесь распределяют, увлажняют с перемешиванием и уплотняют. При наличии задела готового и принятого земляного полотна приготовленную смесь хранят в виде конструктивного слоя дорожной одежды до наступления положительной температуры, после чего смесь увлажняют с перемешиванием и уплотняют. Цементогрунтовые смеси при температуре воздуха ниже минус 10 ºC приготавливают не ранее чем за 3 месяца до наступления плюсовых температур.

8.7.3 Устройство щебёночных гравийных, шлаковых оснований и покрытий осуществляют в соответствии со СНиП 3.06.03-85 [16].

8.7.4 Устройство оснований и покрытий из щебёночных, гравийных, песчаных материалов, обработанных неорганическими вяжущими материалами.

8.7.4.1 Приготовление смесей осуществляют в соответствии с проектной документацией методом смешения на дороге или в смесителях принудительного перемешивания.

8.7.4.2 При использовании в качестве вяжущего материала доменных и металлургических шлаков и зол ТЭЦ мокрого улавливания их хранят на открытых площадках. При хранении более 5 месяцев шлак и золу перед применением испытывают на активность.

8.7.4.3 Для повышения активности металлургического шлака его измельчают в шаровых мельницах, предварительно высушив в сушильном барабане. Для получения комплексного вяжущего в шаровую мельницу подают порошкообразный активатор (цемент, известь, щёлочь и др.). Измельчённый шлак хранят в закрытых складах.

8.7.4.4 Точность дозирования составляющих материалов в смеси обеспечивают в соответствии с величинами, указанными в таблице 47.

Таблица 47 - Точность дозирования составляющих материалов в смеси

8.9.4.5 Количество воды в смеси определяют с учётом обеспечения оптимальной влажности смеси при уплотнении с учётом потерь влаги при транспортировании и распределении. При температуре воздуха выше 20ºC смесь при транспортировании автомобилями-самосвалами закрывают брезентом.

8.7.4.6 Растворы СДБ, содощёлочного плава, жидкого стекла, хлористых солей приготовляют на растворных узлах смесительных установок, при необходимости, с подогревом воды.

8.7.4.7 Продолжительность транспортирования смесей каменных материалов с цементом (начало схватывания не менее 2 часов), обеспечивают не превышающим 30 минут при температуре воздуха во время укладки выше 20 ºC и 50 минут – при температуре воздуха ниже 20 ºC. Уплотнение смеси заканчивают до конца схватывания цемента.

8.7.4.8 Смеси каменных материалов со шлаком, золой с добавкой гашёной извести и без неё уплотняют не позднее 2 суток после укладки.

8.7.4.9 Основания (покрытия) из каменных материалов, обработанных неорганическими вяжущими, устраивают, как правило, в сухую погоду при среднесуточной температуре воздуха не ниже 5 ºC.

8.7.4.10 Максимальную толщину слоя в плотном состоянии выбирают в соответствии с таблицей 66 для легкоуплотняемого материала.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
