флажок переполнения OF, определяющий выход знакового результата за границы диапазона;

флажок нуля ZF, показывающий нулевой результат команды;

флажок знака SF, регистрирующий отрицательный результат;

флажок паритета (четности) PF, фиксирующий наличие в результате четного числа единичных бит.

К флажкам управления относятся флажок направления DF (показывает направление прохождения цепочек в цепочечных командах), флажок разрешения прерываний IF (разрешает или запрещает восприятие прерываний по входу INTR) и флажок трассировки TF (переводит процессор в пошаговый режим для отладки программы).

Лекция 4. Операнды и режимы адресации операндов.

Команды обычно выполняют операции над одним или двумя операнда­ми. Например, команда ADD прибавляет значение одного операнда к значению второго операнда и запоминает результат в одном из них. Команда инкремента INC прибавляет 1 к значению единственного операнда и сохраняет результат на месте операнда. Теперь нам нужно детально рассмотреть, как команда определяет свои операнды, т. е. режимы адресации операндов.

Один операнд. Обратимся к команде, которая определяет единствен­ный операнд, например к команде INC. Обычно она применяется для инкремента указательного или индексного регистра при вычислении смещений, а также

- 16-битного РОНа в арифметических операциях. С такими операндами команда принимает очень простую однобайтную форму, показанную на рис. 2.8. Она имеет 3-битное поле reg, определяющее один из восьми 16-битных регистров. Кодирование регистров в поле reg показано в первых двух столбцах табл. 2.1.

Остальные 5 бит команды определяют операцию и называются кодом операции (КОП). Например, у команды INC код операции равен 01000. На рис. 2.9 показана команда, которая производит инкремент содержимого регистра ВР. Такой способ адресации операнда иногда называется регистровым режимом. В табл. 2.2 показаны все режимы адресации операндов.

В наиболее общей форме команда INC может произвести инкремент содержимого любого РОНа, указательного или индексного регистра (8 или 16 бит) и любого байта или слова памяти. Эта форма длиной в два байта показана на рис. 2.10. Теперь поле КОП расщеплено на две части: семь бит его находятся в первом байте, а три - во втором. Код операции команды INC в такой форме равен 1111111 000. Однобитное поле w определяет длину операнда: если w = 0, операнда имеет 8 бит, а при w = 1 - 16 бит. Поле mod показывает, находится ли операнд в регистре или памяти. Если mod = 11, операнд содержится в регистре, а три остальные комбинации поля mod относятся к памяти. Когда операнд - в регистре, поле r/т показывает конкретный регистр; а если операнд - в памяти, это же поле определяет, где именно он находится (сокращение r/т обозначает регистр/память).

Вначале рассмотрим случай, когда операнд находится в регистре (mod = 11). Кодирование регистров в поле r/т показано в табл. 2.1. По существу, мы имеем второй вариант регистрового режима адресации операндов. На рис. 2.11 приведена команда инкремента содержимого регистра CL. Для доступа к 8-битному регистру требуется более длинная форма команды INC.

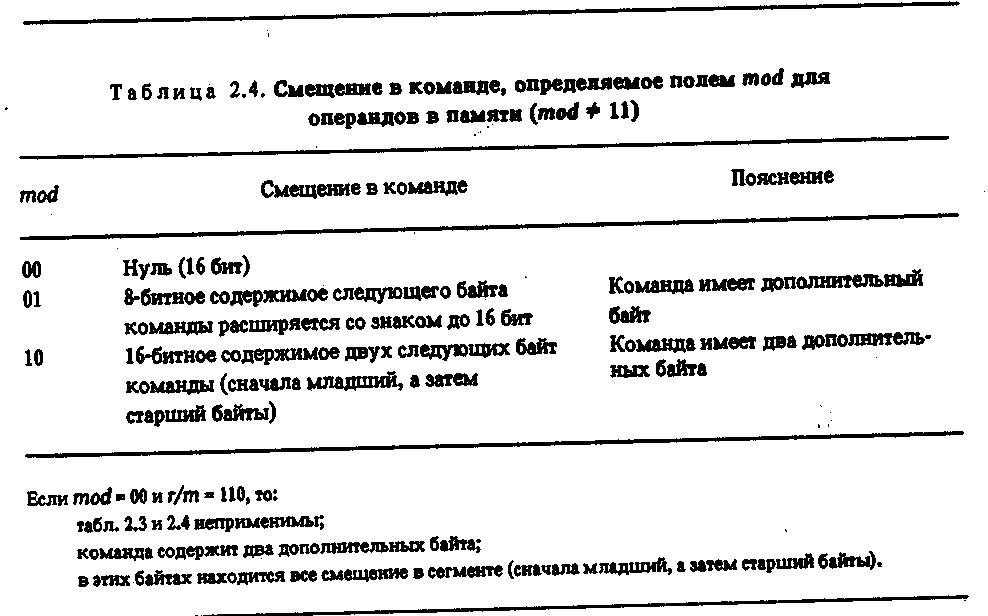

Теперь обратимся к случаю, когда операнд находится в памяти (mod = = 00, 0, 10). Этот режим иногда называется косвенной адресацией памяти, f так как операнд содержится в памяти, но смещение явно не указано. Вместо этого оно получается суммированием довольно странных на первый взгляд значений. (Удобство такого режима мы пояснили в разд. 1.7.) Смещение равно сумме не более трех слагаемых: 16-битного значения (оно называется смещением в команде), содержимого индексного регистра (SI, DI или никакого), определенного в команде, и содержимого базового регистра (SP, ВР или никакого), указанного в команде. Поле r/т идентифицирует базовый и индексный регистры в соответствии с табл. 2.3, а поле mod определяет смещение в Команде (см. табл. 2.4). Образованный результат локализует операнд внутри сегмента. Операнд находится в текущем сегменте данных (но если в вычислении смещения участвует регистр ВР, операнд находится в текущем сегменте стека). Конечно, для образования 20-битного (24-битного в виртуальном режиме) адреса памяти потребуется еще одно сложение с привлечением сегментного регистра.

В качестве примера рассмотрим команду, показанную на рис. 2.12. Поле кода операции содержит 1111111 000 и определяет команду INC. Поле w = 1 показывает длину операнда 16 бит. Поле mod = 01 и операнд, следовательно, находится в памяти; кроме того, смещение в команде из следующего байта необходимо расширить со знаком до 16 бит: 0000 0000 0101 1100.

Поле r/т = 100, поэтому со смещением в команде следует просуммировать содержимое регистра SI (пусть оно равно 1010 0000 1000 0110);

+1010 0000 1000 0110        (содержимое SI)

  0000 0000 0101 1100        (смещение в команде)

  1010 0000 1110 0010        (результат)

Так как в вычислениях не участвует регистр ВР, операнд находится в текущем сегменте данных. Предположим, что регистр DS содержит 1111 0000 1111 0000 и процессор работает в реальном режиме. Тогда адрес операнда в памяти равен:

+1111 0000 1111 0000                (сегмент)

  1010 0000 1110 0010                (смещение в сегменте)

1111 1010 1111 1110 0010                (адрес памяти)

Длина операнда 16 бит (w = 1), поэтому им является содержимое двух байт с адресами 1111 1010 1111 1110 0010 (младший) и 1111 1010 1111 1110 0011

(старший). Операнд не обязательно должен находиться только в текущих сегментах данных и стека. Его можно считывать из любого сегмента, введя перед командой однобайтный префикс, обозначающий сегментный регистр (рис. 2.13). На рис. 2.14 показана та же команда, что и на рис. 2.12, но теперь операнд находится в текущем дополнительном сегменте.

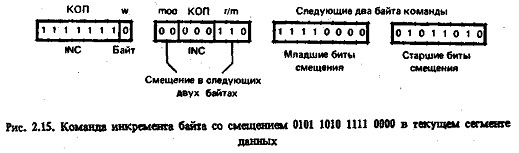

Мы рассмотрели задание смещения операнда в памяти с помощью базового и/или индексного регистров, но часто операнд находится в фиксированной ячейке одного из сегментов. В этом случае целесообразно определить все смещение непосредственно в команде. Такой режим адресации операндов называется прямой адресацией памяти: смещение находится в двух байтах самой команды (конечно, "наоборот"). Как обычно, команда должна определить также код операции и сам факт прямой адресации памяти. Было бы удобно использовать для указания режима комбинацию бит в полях mod и r/т. К сожалению, все комбинации уже исчерпаны для косвенной адресации памяти и регистровой адресации, поэтому для нашей цели придется привлечь какую-то редко используемую комбинацию. Такой комбинацией оказалась mod = 00 и r/т = 110. Как пример, на рис. 2.15 показана команда, которая производит инкремент байта со смещением 0101 1010 1111 0000 в текущем сегменте данных. Для прямой адресации пришлось пожертвовать косвенной адресацией через ВР (без индексного регистра и с нулевым смещением в команде), но ее можно реализовать, указав mod = 01 и введя дополнительный байт для нулевого смещения в команде.
