Курс лекций «Вычислительные машины, системы и сети» (стр. 52 )

Программное обеспечение делится на два класса:

программы-серверы, размещенные на том узле сети, который обслуживает компьютер пользователя; программы-клиенты, которые находятся на компьютере пользователя и пользуются услугами сервера.

Глобальные сети предоставляют пользователям разнообразные услуги:

работа с распределенными базами данных, электронная почта, телеконференции, общение в реальном масштабе времени, пересылка файлов и т. д.

Каждая услуга (иногда говорят служба, сервис) работает по определенным правилам (протоколам).

Для реализации каждой сетевой услуги требуются своя программа-сервер и своя программа-клиент. Например, существуют почтовые серверы и клиенты, серверы и клиенты телеконференций (новостей). В то же время современные программы-навигаторы (исследователи, браузеры, обозреватели) постепенно берут на себя функции отдельных служб глобальной сети и становятся “универсальными” клиентами.

Термин “сервер” имеет второе значение.

Сервером называют также и компьютер, на котором установлены программы-серверы. На одном сервере-компьютере может работать сразу несколько программ-серверов.

Проводные сети (Ethenet)

[7] Для объединения компьютеров в локальную четь требуется вставить в каждый подключаемый к сети компьютер сетевой контроллер(адаптер), который позволяет компьютеру получать информацию из локальной сети и передавать данные в сеть, а также соединить компьютеры кабелями, по которым происходит передача данных между компьютерами, а также другими подключенными к сети устройствами (принтерами, сканерами и т. д.).

В некоторых типах сетей кабели соединяют компьютеры непосредственно, в других соединение кабелей осуществляется через специальные устройства – концентраторы (или хабы), коммутаторы и др. В небольших сетях обычно компьютеры сети соединяются кабелями с концентратором, который и передает сигналы от одних подключенных к нему компьютеров к другим.

В зависимости от способа соединения различают следующие топологии:

Топологии

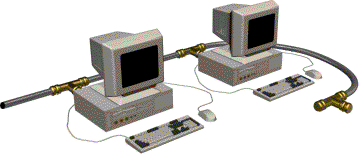

-Общая шина:

Рис. 1

Все компьютеры подключаются к одному кабелю (шине данных). На концах кабеля устанавливаются терминаторы, служащие для гашения сигнала.

Рис. 2

Их наличие для сетей Ethernet обязательно. По такой топологии строятся 10 Мегабитные сети 10Base-2 и10Base-5. В качестве кабеля используется коаксиальный кабель. Повреждение общего кабеля или любого из двух терминаторов приводит к выходу из строя участка сети между этими терминаторами (сегмента сети). Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает.

10Base-2 или тонкий Ethenet

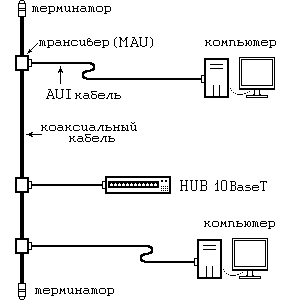

10Base-5 или толстый Ethenet

-Звезда

               рис. 3

Для построения сети с звездообразной архитектурой в центре сети необходимо разместить концентратор(hub) или коммутатор(switch). Его основная функция - обеспечение связи между компьютерами, входящими в сеть. То есть все компьютеры, включая файл-сервер, не связываются непосредственно друг с другом, а присоединяются к концентрато­ру. Такая структура надежнее, поскольку в случае выхода из строя одной из рабо­чих станций все остальные сохраняют работоспособность. В сетях же с шинной топологией в случае повреждения кабеля хотя бы в одном месте происходит раз­рыв единственного физического канала, необходимого для движения сигнала. Кроме того, сети с звездообразной топологией поддерживают технологии Fast Ethernet и Gigabit Ethernet, что позволяет увеличить пропускную способность сети в десятки и даже сотни раз (разумеется при использовании соответствующих сетевых адап­теров и кабелей). 100 и 1000 Мбитные сети строятся по топологии "Звезда".

2.2.2. Компоненты сети

-Концентратор и коммутатор

Концентратор и коммутатор относятся к разным типам активного сетевого оборудования, которое используется для соединения устройств сети. Они отличаются способом передачи в сеть тех данных (трафика), которые к ним поступают. Термин концентратор иногда используется для обозначения любого сетевого устройства, которое служит для объединения всех ПК сети, но на самом деле концентратор - это многопортовый повторитель. Устройства этого типа просто передают (повторяют) всю информацию, которую они получают. То есть все устройства, подключенные к портам концентратора, получают одну и ту же информацию.

Концентраторы используются для расширения сети. Однако чрезмерное увлечение концентраторами может привести к большому количеству ненужного трафика, который поступает на сетевые устройства. Ведь концентраторы передают трафик в сеть, не определяя реальный пункт назначения данных. ПК, которые получают пакеты данных, используют адреса назначения, имеющиеся в каждом пакете, для определения, им предназначен пакет или нет. В небольших сетях это не является проблемой, но даже в сетях среднего размера с интенсивным трафиком следует использовать коммутаторы, которые минимизируют количество необязательного трафика.

Коммутаторы контролируют и управляют сетевым трафиком, анализируя адреса назначения каждого пакета. Коммутатор знает, какие устройства соединены с его портами, и направляет пакеты только на необходимые порты. Это дает возможность одновременно работать с несколькими портами, расширяя тем самым полосу пропускания.

Таким образом, коммутация уменьшает количество лишнего трафика, который возникает, когда одна и та же информация передается всем портам. Коммутаторы и концентраторы часто используются в одной и той же сети; концентраторы расширяют сеть, увеличивая число портов, а коммутаторы разбивают сеть на небольшие менее перегруженные сегменты.

В небольшой сети (до 20 рабочих мест) концентратор или группа концентраторов вполне могут справиться с сетевым трафиком. В этом случае концентратор просто служит для соединения всех пользователей сети. В сети большего размера (более 25 пользователей) может появиться необходимость использовать коммутаторы для разделения сети на сегменты, чтобы уменьшить количество необязательного трафика.

Если Вы используете концентратор или коммутатор с индикаторами, показывающими степень загруженности сети, то, анализируя их показания, можно сделать определенные выводы. Так в том случае, если трафик постоянно велик, следует использовать коммутатор для разделения сети на сегменты.

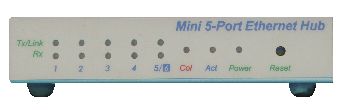

передняя панель

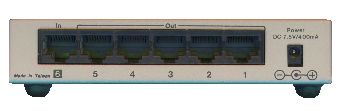

задняя панель

рис. 4

-Кабели

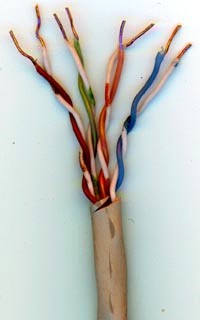

Витая пара

Кабель "Twisted Pair" - "Витая паpа", состоит из "паp" проводов, закрученных вокруг друг друга и одновременно закрученных вокруг других паp, в пределах одной оболочки. Каждая паpа состоит из провода, именуемого "Ring" и провода "Tip". ( Названия произошли из телефонии). Каждая паpа в оболочке имеет свой номер, таким образом, каждый провод можно идентифицировать как Ring1, Tip1, Ring2,Tip2,... .

Дополнительно к нумерации проводов каждая паpа имеет свою уникальную цветовую схему. Кабель делится на категории: 3 категория - используется для передачи данных со скорость до 10Мбит в секунду (Mbps) включительно. Применяется в сетях 10Base-T. 5 категория - используется для передачи данных со скорость до 100 Мбит в секунду (Mbps) включительно. Применяется в сетях 100Base-TX и других, требующих такую скорость.
