Курс лекций «Вычислительные машины, системы и сети» (стр. 25 )

В настоящее время разработан широкий спектр устройств, подключаемых по шине USB. Это клавиатуры, мыши, джойстики, игровые приставки, сканеры, модемы, принтеры, цифровые камеры, устройства хранения информации – дисководы гибких и жестких дисков, дисководы Zip, LS120 и CD-ROM. Очень перспективный и интересный класс таких устройств образуют накопители на основе Flash-памяти [1].

Физическая среда

Шина USB, обладает полосой пропускания 1,5 или 12 Мбит/с.

USB-кабель состоит из 4 проводников:

- два провода формируют витую пару, применяемую в дифференциальных передачах данных;

- остальные два представляют собой линии питания и заземления устройств, не имеющих собственного питания 5 В постоянного напряжения.

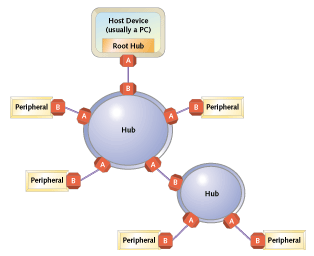

USB стандарт предполагает два вида кабеля и два варианта разъемов. High-speed (высокоскоростные) кабели, для связи 12Mb в секунду, лучше экранированы, чем их менее дорогие 1.5 Mb заменители. Каждый кабель имеет "А" разъем на одной стороне и "B" на другой. Рисунок 1 показывает как "А" разъемы подсоединяются к исходящему, а "В" к нисходящему. Таким образом два типа физически различны и невозможно подключить их неправильно.

Рис 1. USB топологоия "подключение звездой"

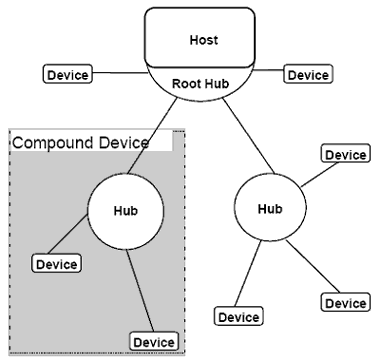

USB шина позволяет подключать до 127 устройств. Использование такого количества устройств возможно при многоуровневом каскадировании. Наглядно это объясняет следующий рисунок:

Это первая архитектурная особенность шины USB: ее логическая топология - многоуровневая звезда.

Самым верхним уровнем является корневой концентратор, который обычно совмещается с USB контроллером. Если функции контроллера понятны, то концентратор - устройство для периферийных интерфейсов не привычное. В данном случае его функция такая же, что и концентраторов сетей передачи данных - добавление новых портов для подключения большего числа устройств. Ничего большего, чем просто разветвитель.

К корневому концентратору могут быть подключены либо устройства, либо еще концентраторы, для увеличения числа доступных портов. Допускается организация до пяти уровней. Концентратор может быть выполнен в виде отдельного устройства, либо быть встроенным в какое-то другое. С этой точки зрения устройства подключаемые к USB можно подразделить на функциональные устройства, т. е. те которые выполняют какую-то конкретную функцию и не берут на себя никаких дополнительных задач (например, мыши) устройства-концентраторы в чистом виде выполняющие только функцию разветвления, и совмещенные (комбинированные) устройства, т. е. имеющие в своем составе концентратор, расширяющие набор портов и позволяющие подключать другие устройства (в качестве наиболее часто встречающихся примеров можно назвать мониторы, позволяющие по USB осуществлять настройку параметров, и обычно имеющих еще несколько дополнительных портов, для подключения других устройств или клавиатуры, с разъемами для подключения мышей).

Надо обратить внимание, на то, что на пятом уровне комбинированное устройство использоваться не может. Кроме того отдельно стоит упомянуть о хосте, являющемся скорее программно-аппаратным комплексом, нежели просто устройством.

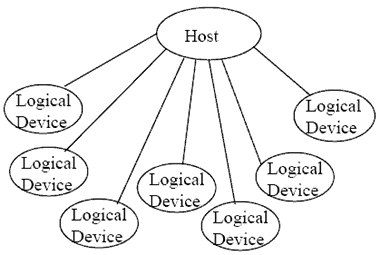

Физическая топология шины - звезда

Это объясняется тем, что каждый концентратор обеспечивает прозрачно для хоста соединение с устройством.

Отношения клиентского программного обеспечения и USB устройств: в отличие от привычных старых интерфейсов, где взаимодействие можно было (и нужно) осуществлять обращаясь к устройству по конкретным физическим адресам памяти и портам ввода вывода, USB предоставляет для взаимодействия программный интерфейс и только его, позволяя клиентскому ПО существовать в отрыве от конкретного подключенного к шине устройства и его конфигурации. Для клиентской программы USB - это лишь набор функций.

Хост, как уже было сказано ранее, программно-аппаратный комплекс.

В обязанности хоста входит:

Слежение за подключением и отключением устройств Организация управляющих потоков между USB-устройством и хостом. Организация потоков данных между USB-устройством и хостом Контроль состояния устроств и ведение статистики активности Снабжение подключенных устройств электропитанием

Аппаратной частью является хост-контроллер - посредник между хостом и устройствами на шине.

Программные функции (перечисление устройств и их конфигурирование, управление энергопотреблением, процессами передачи, устройствами на шине и самой шиной) возложены на операционную систему. Первой популярной операционной системой, в которой поддержка USB реализована была в полном объеме стала Windows 98 Second Edition. Некоторые устройства могут быть работоспособными и под более ранними версиями (98 без SE, и изредка 95), но далеко не все и не всегда.

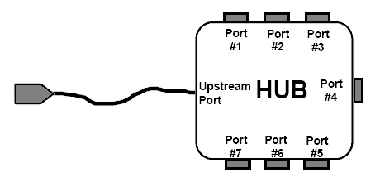

Концентратор (хаб). Позволяет множественные подключения к одному порту, создавая дополнительные порты. Каждый хаб имеет один восходящий порт, предназначенный для подключения к имеющемуся в наличии свободному порту, и несколько нисходящих, к которым могут быть подключены или снова концентраторы, или конечные устройства, либо совмещенные устройства.

Хаб должен следить за подключением и отключением устройств, уведомляя хост об изменениях, управлять питанием портов. В концентраторе стандарта USB 2.0 можно выделить 3 функциональных блока: контроллер, повторитель, транслятор транзакций. Контроллер отвечает за соединения с хостом. Понятие повторитель в USB несколько отличается от принятого в сетях передачи данных. Его обязанность - соединять входной и какой-то нужный из выходных портов. Транслятор транзакций появился лишь в USB 2.0 и нужен, как всегда, из соображений совместимости с предыдущими версиями. Вкратце его суть в том, что бы обеспечивать максимальную скорость соединения с хостом. Подключенное к высокоскоростному (USB 2.0) порту старое медленное (USB 1.1) устройство съедало бы значительную часть времени, а следовательно и полезной пропускной способности шины, ведя обмен с хостом на низкой скорости (почему так происходит мы выясним позже при рассмотрении механизма обмена данными хост-устройство). Как метод борьбы транслятор транзакций буферизирует поступающий с медленного порта кадр, а затем на максимальной скорости передает его хосту, или же буферизирует получаемый на максимальной скорости кадр от хоста, передавая его затем устройству на меньшей, приемлемой для него скорости. Помимо разветвления и трансляции транзакций хаб должен осуществлять конфигурирование портов и слежение за корректным функционированием подключенных к ним устройств. Нужно сказать также, что при использовании старых и новых концентраторов вместе возможно создание неоптимальных с точки зрения производительности конфигураций. Для того что бы избежать создания узких мест в своей цепи, подключайте низкоскоростные устройства к низкоскоростным хабам, которые в свою очередь делайте последними уровнями ветвления и не подключайте их в середину высокоскоростной цепочки.

Описание протоколов используемых при передаче данных

Структура USB пакета

В отличие от аналогичных последовательных интерфейсов, где формат посылаемых данных не имеет четко организованной структуры, для USB шины разграничены различные слои протоколов.

Каждая USB транзакция состоит из следующих частей:

Признак пакета (Заголовок определяющий что далее будет следовать) Пакет данных (Опционально) Пакет статуса транзакции (Используется для подтверждения нормального завершения транзакции и обеспечения коррекции ошибок при передаче)

Мастером на USB шине является хост. Он и является инициатором всех транзакций. Первым передаваемым пакетом является Признак (Token Packet). Он генерируется хостом для определения что будет следовать далее, какая это будет транзакция: чтение или запись, к какому устройству и конечной точке будет обращение. Следующим пакетом, как обычно, следует пакет данных (Data Packet). И в завершении транзакции следует пакет статуса (Status Packet), который либо подтверждает успешное принятие данных, либо указывает что конечная точка приостановлена (STALL) или не готова принимать данные.

Поля USB пакета

Данные по USB шине всегда передаются младшими битами вперед. USB пакет состоит из следующих полей:

Поле синхронизации (Sync Field)

Все пакеты должны начинаться с поля синхронизации. Поле синхронизации имеет размер 8 бит для низкоскоростных и полноскоростных устройств или 32 бита для высокоскоростных устройств и используется для подсинхронизации тактового генератора, встроенного в USB контроллер. Последние два бита поля синхронизации являются маркером, который используется для идентификации конца области синхронизации и начала PID поля.

Поле идентификатора пакета (PID Field)

Идентификатор пакета следует непосредственно после поля синхронизации в каждом передаваемом USB пакете. PID состоит из четырехбитного типа пакета, следующего за четырехбитным проверочным полем как показано на рисунке 4.

Рисунок 2. Формат поля PID.

Контрольная область PID генерируется как инверсия четырехбитного типа пакета и необходима для устранения ложного декодирования следующих за этим полем данных. Ошибка PID детектируется в том случае, когда инвертированная контрольная область не совпадает с соответствующими битами идентификатора пакета. Любой PID полученный с ошибкой или неуказанный в нижеследующей таблице, должен быть проигнорирован получателем пакета.
