Приложение Е
(информативное)
Пространственные объекты и пространственные профили

LADM поддерживает различные типы пространственных объектов, как показывает атрибут «Структура» в классе LA_Level:

– пространственный объект» на базе эскиза используется, когда эскиз (быстро выполненный чертеж группы пространственных объектов) имеется в документах, т. е. эскизная карта и фотографии при отсутствии лучшего источника идентификации;

– пространственный объект на основе точки (точечный пространственный объект) используется, когда единственной информацией по расположению этого объекта является пара координат единственной точки в пределах определенной территории (или объема). В этом случае используется атрибут «Исходная точка» LADM из класса «Пространственный объект°LADM», для фиксации данного места расположения, которое может иметь z-значение;

– пространственный объект на основе «текстовых данных» (текстовый пространственный объект) используется, когда его определение основано исключительно на описании в тексте. Пространственный объект ограничен одним или большим количеством ребер ограничивающей поверхности, каждое из которых несет блок свободного текста, как атрибут «Расположение по тексту» класса «Ребро ограничивающей поверхности LADM». С этим типом ребра ограничивающий поверхности не используют геометрию. Атрибут «Исходная точка» используется дополнительно, он может быть применен как специальный ярлык и тоже может нести значения z;

– «не структурный, основанный на линии, пространственный объект (линейный пространственный объект, «спагетти») используется, когда в его изображении находятся несоответствия, такие как подвешенные линии или незавершенные границы. Для случая с размером 2D, ребра ограничивающих поверхностей сохраняются только один раз, они не сломаны по углам пространственных объектов. Для 3D изображения, включается, по крайней мере, одно ребро ограничивающей поверхности (и оно может пересечь другие ребра ограничивающих поверхностей и ограничивающие поверхности);

– пространственный объект на основании полигона (пространственный объект - полигон) используется, когда каждый пространственный объект зарегистрирован как отдельный объект. Нет топологической связи между находящими рядом пространственными объектами (и общих границ), поэтому любые ограничения, заставляющие полностью накрыть объект, необходимо применять путем разработки и получения программного обеспечения. В 2D изображении существует исключительно один вид связи с закрытым ребром ограничивающей поверхности для каждого кольца полигона (или комплект ребер ограничивающих поверхностей, образующих вместе замкнутое кольцо). Пространственный объект- полигон. Используемый в 3-мерных изображениях, связывает, по крайней мере, одну (не общую) ограничивающую поверхность;

– пространственный объект на основе топологии (топологический пространственный объект) применяют, когда пространственные объекты имеют общее изображение границ. Топологический пространственный объект закодирован по связи с границами, и общей границе между двумя объектами, сохраненными только раз. Поэтому, между рядом находящимися объектами существует топологическая связь. При 2-мерном изображении, ребра ограничивающих поверхностей используются для создания замкнутых петель, и эти ребра ограничивающих поверхностей имеют лево-и правосторонние связи с пространственными объектами. В случае с 3-мерным изображением, по крайней мере, одна ограничивающая поверхность (с право/левосторонней информацией) может быть включена в схему.

Можно также использовать смешанные виды изображений, поскольку ребро ограничивающей поверхности определяется также по геометрии или по свободному блоку текста. Пространственный объект можно (в виде кодировки) определить, используя геометрию тех же самых ограничивающих поверхностей, другие объекты – по содержанию текста. Можно также топологически закодировать пространственный объект на основе текста; например, часть границы может быть определен текстом (например, «вдоль естественной береговой линии»), в то время как другие границы можно определить по координатам. Ребро ограничивающей поверхности, которое образует линию берега, может быть использовано для определения водных элементов на другой стороне границы, обеспечивая, таким образом, топологическую правильность без необходимости получения данных координат. Это может произойти в 2-х и 3-мерных изображениях.

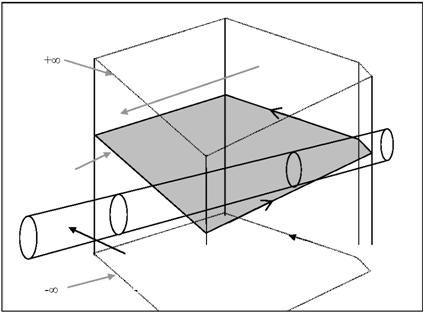

Необходимо подчеркнуть, что все вышесказанное применяется к пространственному объекту любого типа (включая те объекты, что используются для зафиксированного пространства вокруг здания и инженерных сооружений, или для сервитутов). Чтобы создать необходимую организацию элементов, вводится концепция слоя. Это особенно важно для пространственных объектов на основе топологии. Но это же можно применять и к другим типам объектов. Например, может быть базовый слой (Слой 1), на котором располагаются принадлежащие кому-либо пространственные объекты, определенные через топологию, и дополнительный слой (Слой 2) с пространственным объектом-полигоном, представляющим собой сервитут. Концепцию слоев можно также использовать в других ситуациях. Например, Слой 1 для данного владельца и Слой 2 для лиц, владевших объектом перед войной. Пример в 3-мерном изображении выглядит так: Слой 1 содержит право собственности (пороговые в 2D и топологические 3D пространственные объекты) и Слой 2 будет содержать право владения «юридическим пространством» вокруг инженерных сетей пересекающих большое количество других пространственных объектов (из которых можно выделить эти инженерные сети), см. рис. Е.1

2-х и 3-мерные структуры (топология) будут иметь юридическую силу в любой момент времени. При топологических пространственных объектах не существует разрывов или нахлеста в перегородке. Однако, границы различных временных отрезков (определяемых по каждой версии) могут пересекаться. Необходимо поддерживать также временную топологию: т. е. в изображениях не должно быть временных пропусков или наложения. Поэтому, структура основана на пространственно - временной топологии. Нынешняя система управления недвижимостью, основанная на 2-мерных топологически и геометрически изображенных пространственных объектов показала ограничения в определении (2-х и 3-мерных) мест расположения 3-мерных конструкций (например, трубопроводов, тоннелей, комплексов зданий) и в вертикальной плоскости (глубина и высота) прав, существующих для 3-мерных конструкций. В Модели предметной области управления недвижимостью 2-х и 3-мерные данные рассматриваются последовательно на протяжение всей модели. Важно понять, что существует разница между самим 3-мерным объектом и юридическим пространством, относящимся к этому объекту. Модель предметной области управления недвижимостью затрагивает только «юридическое пространство»; т. е. пространство, относящееся к управлению недвижимостью (ограничивающие рамки объекта). Они обычно бывают больше, чем физический размер самого объекта (например, сюда включается зона безопасности).
