- Централизованная система холодного водоснабжения поселка Мурмаши.
Централизованная система водоснабжения поселка Мурмаши, состоит из двух технологических зон. Выделяют следующие технологические зоны:
- Технологическая зона водоснабжения правобережной части поселка;
- Технологическая зона водоснабжения левобережной части поселка; Источником водоснабжения правобережной части поселка Мурмаши является река Тулома, левобережной части – Нижне-Туломское водохранилище (р. Тулома).
Технологическая зона водоснабжения правобережной части поселка.
Забор воды из источника водоснабжения осуществляется от одного поверхностного водозабора, расположенного на реке Тулома. Водозабор предназначен для забора необходимого расхода воды из водоисточника, защиты системы водоснабжения от попадания в нее с водой сора, наносов, льда, водорослей, рыбы и подачи воды на водоочистные сооружения.
Водоочистные сооружения предназначены для очистки воды поданной насосной станцией первого подъема до показателей, соответствующих требованиям СанПиН 2.1.4.1074-01 и подачи ее для нужд потребителей города Мурманска и поселка Мурмаши. Очистка воды на очистных сооружениях производится по одноступенчатой схеме на контактных осветлителях. Производительность очистных сооружений составляет 100 тыс. м3/сут.
С площадки ВОС вода самотеком поступает в поселок по двум водоводам диаметром 300 мм и далее по распределительной сети до потребителей.
Технологическая зона водоснабжения левобережной части поселка.
Источником водоснабжения левобережной части поселка также является Нижнетуломское водохранилище (р. Тулома). От водозабора по двум самотечным линиям диаметром 400 мм вода поступает в водоприемный колодец, из которого всасывающими линиями забирается на насосную станцию первого подъема. Водоочистные сооружения в настоящее время отсутствуют. Вода проходит только обеззараживание жидким хлором в контактных резервуарах, расположенных на площадке насосной станции второго подъема, после чего подается потребителям. Водопроводная сеть района тупиковая, общей протяженностью 3,1 км.
Помимо вышеперечисленных территорий, генеральным планом предусматривается зоны перспективного строительства. В соответствии с развитием застройки данных зон, необходимо также и развитие в них системы водоснабжения. Ориентировочно к расчетному сроку планируется построить около 70 тыс. кв. метров жилой площади.
На Рисунке 4 показана схема технологических зон водоснабжения.

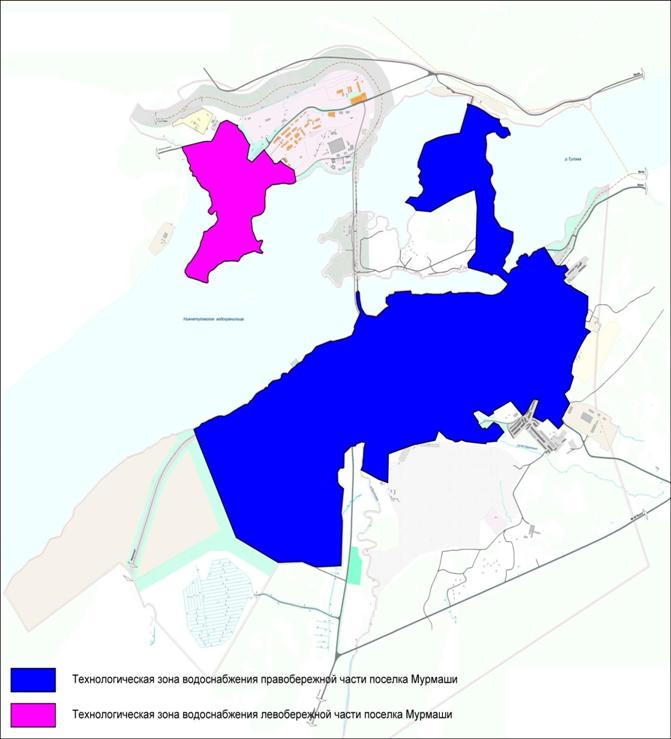

Рисунок 4. Схема границ технологических зон водоснабжения.
Описание результатов технического обследования централизованных систем водоснабжения.
Описание существующего источника водоснабжения.
Источником водоснабжения поселка Мурмаши является Нижне-Туломское водохранилище. Водохранилище расположено на реке Тулома на территории Кольского района Мурманской области и образовано плотиной Нижнетуломской ГЭС. Площадь водного зеркала составляет 38 км², объём 0,39 км³ (из него полезный — 0,037 км³), длина около 16 км, наибольшая ширина 1,6 км, максимальная глубина 20 метров.
Согласно результатам химических и бактериологических исследований Нижне - Туломское водохранилище в санитарном отношении благополучно и соответствует по большинству показателей согласно ГОСТ 276-84 источнику 2 класса. Некоторые значения показателей качества воды в источнике водоснабжения за 2013 год представлены в таблице 5.
Таблица 5. Показатели качества воды источника водоснабжения (Нижне-Туломское водохранилище).
Мутность | Цветность | Р Н | Железо | Марганец | Перманганатная окисляемость | БПК20 | Расстояние от устья | |
Нижне-Туломское водохранилище | <0,5-1 | 23-65 | 6,1-7,4 | <0,05-0,141 | <0,01 | 3,36-5,8 | 0,7-2,08 | 8 км |
Описание существующего водозабора правобережной технологической зоны.
Забор питьевой воды осуществляется из Нижне-Туломского водохранилища на реке Тулома в 3,5 км выше створа плотины за пределами пгт. Мурмаши. Водозабор состоит из двух оголовков, которые представляют собой металлические короба (4,5 м х 2,2 м х 1,6 м), со всех сторон выполненными из сороудерживающих решеток прозором
100 мм, над которыми, в качестве рыбозащитных устройств, установлены сетки из нержавеющей стали, прозором от 1,5 до 5 мм. От оголовков до насосной станции 1-го подъема идут две самотечные линий Д=1400 мм длиной 135 и 154 метра.
Водозаборные сооружения Тулома-Мурманск характеризуются:
по виду источника водоснабжения - поверхностный (водохранилищный); по назначению - хозяйственно-питьевой;
по производительности - средний (от 1 до 6 м3/с);
по компоновке основных элементов – совмещенный; по расположению водоприемника – русловой;
по способу приема воды (ГОСТ 26966-86) - глубинный; по степени стационарности - стационарный;
по сроку эксплуатации – постоянный;
по степени обеспеченности подачи воды (п.4.4 СНиП 2.04.02-84) - I категории; по ответственности сооружений (СНиП 2.04.02-84) – I класса;
по типу размещения водоприемника и природным условиям забора воды (СНиП 2.04.02-84) - I категории.
Насосная станция I подъема расположена на территории водозабора и представляет собой заглубленное здание. Насосная станция оборудована 4-мя насосами, данные по которым представлены в таблице 6.
Таблица 6. Данные по оборудованию НС-I.
Наименование | Тип, марка | Кол-во единиц в работе / в резерве | Производительно сть номин, м3/ч | Напор номинальный, м. в.ст |
Насосная станция I подъем | ||||
насос №1 | Д4000-95 | Раб. | 3,1-4,6 | 95 |
насос №2 | Д4000-95 | Раб. | 3,1-4,6 | 95 |
насос №3 | Д2000-100 | Рез. | 1,9-2,5 | 100 |
насос №4 | 22НДС (Д400-95) | Рез. | 2,0-2,8 | 56 |
От насосной станции I подъема до площадки очистных сооружений водопровода в пос. Мурмаши (ПТК «ОСВ Тулома-Мурманск») проходит одна нитка водовода Д=1200 мм протяженностью 6,843 км.
С января 2009г с насосной станции I подъема подается неочищенная вода для ОАО
«Аэропорт Мурманск».
Иные характеристики водозаборных сооружений отражены в таблице 7.
Таблица 7. Характеристика водозаборных сооружений правобережной технологической зоны водоснабжения.
№ | Наименование | Характеристика | ||
1 | Наименование объекта | Водозабор Тулома-Мурманск | ||
2 | Год начала эксплуатации | 1986 | ||
3 | Главный проектировщик | Ленинградское отделение института "Гипрокоммунводоканал" | ||
4 | Вид водоисточника | Водохранилище проточно-аккумулирую-щего типа – Нижнетуломское водохранилище: рыбохозяйственный водоем высшей категории | ||
5 | Назначение водопользования: | Забор воды для удовлетворения общественных потребностей в хозяйственно-питьевом водоснабжении г. Мурманска, г. Кола, пгт. Мурмаши, Молочный и ОАО «Аэропорт-Мурманск» | ||
6 | Производительность, тыс. м3/сут.: | Установленная | Производственная | Фактическая, 2011 год |
Водозаборных устройств | 178,8 | 100,00 | 113,374 (в т. ч неочищенная 49,8) | |
Источника | 100 | 100,00 | 113,374 (в т. ч неочищенная 49,8) | |
7 | Условия подачи воды: | |||
7.1 | в оголовок | На всасывание | ||
7.2 | подача в сеть | Напорная от насосной станции 2-го подъема | ||
8 | Режим эксплуатации системы | Постоянно: 365 дней в году, 24 часа в сутки | ||
9 | Средства борьбы с наносами: | Наносы не образуются. Средство борьбы с заилением - промывка оголовка обратным током воды. | ||
10 | Акт осмотра оголовка водозабора: | Водолазный осмотр от 01.01.2001г. |
Описание существующей фильтровальной станции правобережной технологической зоны.
Очистные сооружения предназначены для очистки воды поднятой насосной станцией первого подъема из Нижне-Туломского водохранилища до показателей, соответствующих требованиям СанПиН 2.1.4.1074-01 и подачи ее потребителю. Проектная производительность станции - 100 тыс. м3/сутки.
Технологическая схема очистки – одноступенчатая, осуществляется следующим образом (представлена на рисунке 5):
Подача воды на очистку осуществляется с Нижне-Туломского водохранилища по оному водоводу протяженностью 6,843 км с помощью насосов I подъема. Исходная вода подается в смеситель, перед поступлением в который в нее добавляется коагулянт. Для равномерного смешения обрабатываемой воды с реагентами на станции используется смеситель коридорного типа. После добавления коагулянта в верхний карман смесителя добавляют флокулянт. В процессе коагулирования происходит слипание мелких дисперсных частиц в более крупные, путем нарушения агрегативной устойчивости коллоидной системы воды и выделением твердой фазы скоагулированных частиц. В процессе флокуляции происходит укрупнение скоагулированных частиц с помощью водного раствора флокулянта.
|
