Система проектной документации для строительства водоснабжение и канализация, наружные сети, рабочие чертежи ГОСТ 21.604-82

РАЗРАБОТАН

Государственным ордена Трудового Красного Знамени проектным институтом «Промстройпроект» Госстроя СССР

Государственным ордена Трудового Красного Знамени проектным институтом «СОЮЗВОДОКАНАЛПРОЕКТ» Госстроя СССР

Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) Госгражданстроя

ИСПОЛНИТЕЛИ

(руководитель темы), ,

ВНЕСЕН Государственным ордена Трудового Красного Знамени проектным институтом «Промстрой­проект» Госстроя СССР

Директор

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам стро­ительства от 01.01.01 г. № 000

Сдано в наб. 20.11.82 Подп. к печ. 03.03п. л. 0.68 уч.-изд. л. Тир. 100000 Цепа 3 коп.

Ордена «Знак Почета» Издательство стандартов, Москва. Новопресненский пер., 3. Калужская типография стандартов, . Зак. 3156

УДК 628.11/.21:002:006.354 Группа Ж01

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т

==========================================================================

НАРУЖНЫЕ СЕТИ

Рабочие чертежи 21.604-82

System of building design documents.

Water supply and sewerage. Outside networks.

Working drawings

Постановлением Государственного комитета СССР по делам строительства от 01.01.01 г. № 000 срок введения уста­новлен

с 01.07.83

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей наружных сетей водоснабжения и канализации объектов строительства всех отраслей промышленности и народ­ного хозяйства,

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочие чертежи наружных сетей водоснабжения и канализации (далее — сети) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной доку­ментации для строительства.

1.2. В состав рабочих чертежей сетей (основной комплект рабочих чертежей марки НВК) вклю­чают:

общие данные по рабочим чертежам;

чертежи (планы, профили и элементы) сетей;

схемы напорных сетей.

К основному комплекту рабочих чертежей марки НВК составляют спецификацию оборудования по ГОСТ 21.110-82.

1.3. Основной комплект рабочих чертежей марки НВК, при необходимости, может быть расчле­нен на основные комплекты рабочих чертежей марки НВ (наружные сети водоснабжения) и НК (на­ружные сети канализации).

1.4. Для трубопроводов сетей принимают условные обозначения по ГОСТ 21.106—78.

Допускается обозначать невидимые (например, подземные, в перекрытых каналах) трубопроводы сплошной толстой основной линией при отсутствии на чертежах видимых участков трубопроводов с необходимым пояснением в общих данных по рабочим чертежам или на соответствующих чертежах.

© Издательство Стандартов, 1983

Стр. 2 ГОСТ 21.604—82

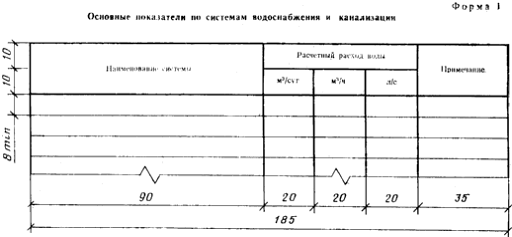

2.2. В общих указаниях, входящих в состав общих данных по рабочим чертежам марки НВК, кроме сведений, предусмотренных ГОСТ 21.102—79, приводят:

инженерно-геологическую характеристику;

требования по антикоррозионной защите и теплоизоляции трубопроводов;

особые требования к сетям (например, взрывобезопасность, кислотостойкость).

3. ЧЕРТЕЖИ СЕТЕЙ

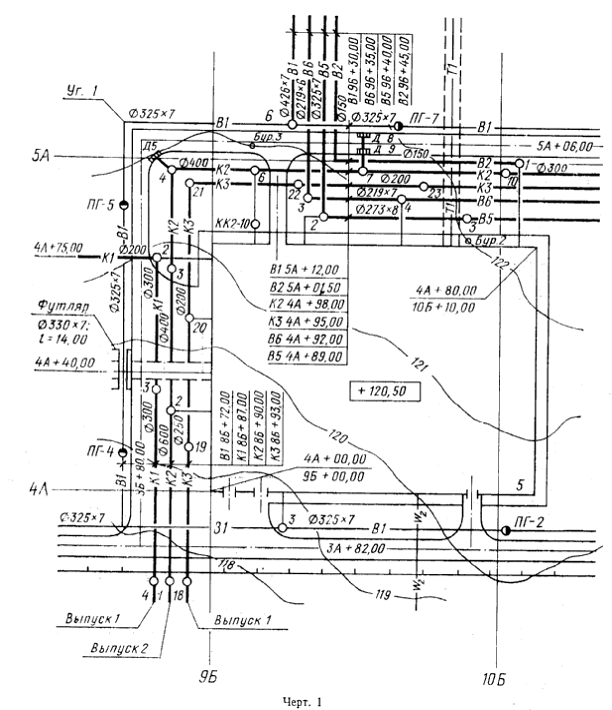

диаметры проектируемых трубопроводов до и после точек их изменения;

сооружения на сети (например, колодцы, камеры, дождеприемники, переходы по эстакадам и под автомобильными и железнодорожными путями, дюкеры) с соответствующей их нумерацией;

координаты проектируемых сетей.

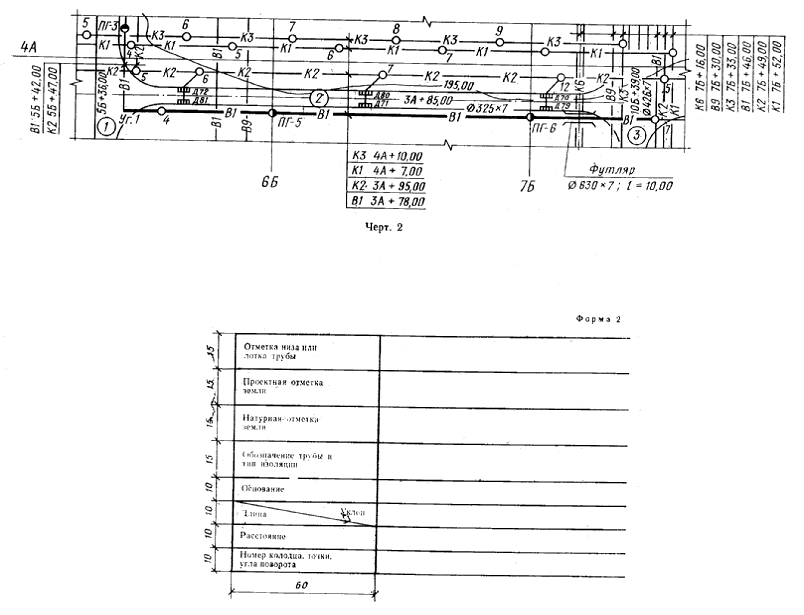

3.1.3. Допускается вместо плана сетей выполнять отдельные фрагменты этого плана, размещая их под изображениями соответствующих профилей сетей (черт. 2).

3.1.4. Планы сетей выполняют в масштабе 1:500—1:5000, узлы сетей — в масштабе 1:20 – 1:50 по ГОСТ 2.302—68.

3.2. П р о ф и л и с е т е й

3.2.1. Профиль сети изображают в виде ее развертки по оси трубопровода.

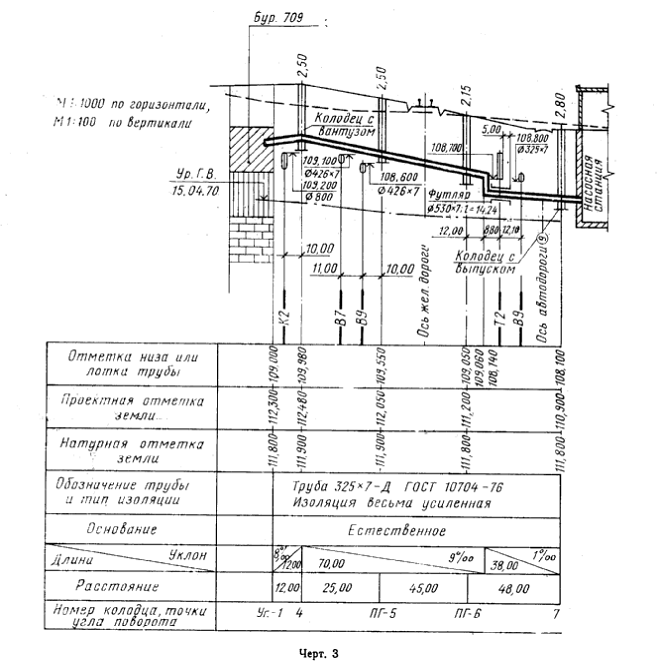

3.2.2. Над профилем (черт. 3) указывают:

надземные сооружения (например, эстакады, насосные станции);

глубину заложения трубопроводов от планировочной поверхности земли до низа трубопровода — для напорных трубопроводов и до лотка трубопровода — для самотечных;

номера буровых скважин.

3.2.3. На профиле указывают:

поверхность земли (проектную — тонкой сплошной линией, натурную — тонкой штриховой лини­ей);

уровень грунтовых вод (ур. г. в.) — тонкой штрихпунктирной линией;

пересекаемые автомобильные дороги, железнодорожные и трамвайные пути, кюветы, подземные инженерные сооружения и сети, влияющие на прокладку проектируемых трубопроводов, с указанием их габаритных размеров и высотных отметок;

данные о грунтах. В зависимости от протяженности трубопровода и характера напластования данные о грунтах приводят либо в отдельных точках (в местах заложения буровых скважин или шур­фов), либо по всей трассе трубопровода;

ГОСТ 21.604-82 Стр.3

проектируемый трубопровод, колодцы, дождеприемники, камеры и подземные части зданий и сооружений, связанные с проектируемым трубопроводом;

футляры на трубопроводах с указанием диаметров, длин и привязок их к оси дорог или проектируемым сетям и сооружениям.

3.2.4. Под профилем помещают таблицу основных данных для прокладки трубопровода по форме 2.

Допускается дополнить таблицу другими данными (например, пикеты, план трассы, схема сети), а также характеристикой грунтов в основании трубопровода (например, просадочность, набухание, коррозионность).

3.2.5. Длину трубопровода, расстояние между колодцами, точками и углами поворотов, а также глубину заложения трубы указывают в метрах с точностью двух десятичных знаков, отметки низа или лотка трубы – в метрах с точностью трех десятичных знаков после запятой, величину уклона – в процентах или промилле.

ГОСТ 21.604-82 Стр.4

ГОСТ 21.604-82 Стр.5

ГОСТ 21.604—82 Стр. 6

3.2.6. Профили сетей выполняют в масштабе 1:500—1:5000 по горизонтали и 1:100—1:500 по вертикали по ГОСТ 2.302—68.

3.2.7. Принятый масштаб изображения профилей указывают слева от профиля.

3.3. С х е м ы н а п о р н ы х с е т е й

3.3.1. Схемы напорных сетей выполняют в плане без масштаба.

3.3.2. На схемах напорных сетей указывают:

трубопроводы и длины их участков, диаметры и толщины стенок (при необходимости) труб, фа­сонные части, арматуру, упоры и другие элементы сетей;

колодцы с размерами в плане и привязкой оси труб к внутренним граням колодцев. Элементам трубопровода присваивают позиционные обозначения.

3.3.3. Трубопроводы на схемах напорных сетей изображают одной сплошной очень толстой лини­ей, элементы сети и трубопроводную арматуру — условными графическими обозначениями по ГОСТ 2.784—70 и ГОСТ 2.785—70.

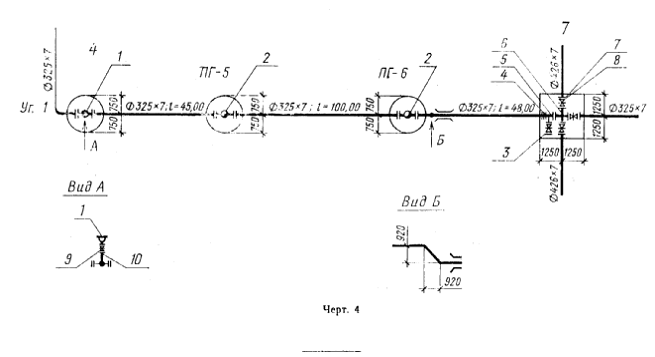

3.3.4. При необходимости на листах со схемой напорных сетей выполняют планы, разрезы или схемы отдельных элементов сети в масштабе 1:10—1:100 по ГОСТ 2.302—68 (черт. 4).

3.3.5. Допускается выполнение рабочих чертежей напорных сетей без схемы, но с обязательным выполнением схем колодцев с привязкой осей труб к внутренним граням колодцев.
