Дренаж

Дренаж - устройство, предназначенное для сбора и отвода отфильтрованных и подземных вод.

В области фундамента дома скапливается много воды, которая оказывает на фундамент разрушительное воздействие. Помимо этого, дренаж не позволяет грунтовым водам подняться слишком высоко к основанию дома.

Также, эффективный дренаж предохраняет дом от повреждений, связанных с повышенной влажностью, образованием плесени и мерзлотой, предотвращает затопление погребов, образование луж и весенних наледей на пешеходных дорожках.

Зачем нужен дренаж?

Нередко дачные поселки располагаются в низинах, на окраинах болот и в других, избыточно увлажненных местах. И без дренажа здесь просто не обойтись. Специалисты считают, что для средней полосы России дренаж необходим практически всегда.

Даже если земля не хлюпает у вас под ногами, нужно обязательно проверить глубину залегания грунтовых вод. Их близкое расположение ведет к угнетению и загниванию корневой системы деревьев и кустарников. Если уровень грунтовых вод находится на глубине 1,5 м или еще ближе к поверхности земли - необходим дренаж почвы. Простейшим способом отведения излишков воды является устройство дренажных канав по периметру участка. Если почва обладает сильной влагоемкостью - придется проводить более серьезные мелиоративные работы.

Водный режим (сухость или избыточная увлажненность почвы) зависит от расположения участка относительно рельефа местности (низина, склон, водораздел), плотностью слагаемых грунтов, площадью водосбора (внутреннего и внешнего), а также глубиной залегания грунтовых вод. Однако нужно помнить: при любом изменении существующего рельефа, особенно при создании искусственных холмов, важно продумать пути стока дождевой и паводковой (поверхностной) воды с помощью системы осушения.

Что же такое дренаж? Дренаж - это система труб и сооружений, предназначенных для понижения уровня грунтовых и грунтово-напорных вод. Для этого под уровень вод закладывают перфорированные (с отверстиями в стенках) трубы. Дренажные трубы бывают асбоцементными, гончарными (керамическими) и пластмассовыми (полимерными: полиэтиленовыми, поливинилхлоридными) диаметром от 50 до 200 мм и более. Чтобы трубы не заиливались, а отверстия в них не закупоривались частицами грунта, предусматриваются специальные оболочки из фильтрующих материалов.

Дренаж может быть открытым (дренажные канавы), закрытым (с использованием дренажных труб) или засыпным (гравийным, кирпичным, бутовым). Кроме того, для того, чтобы собирать воду из дренажной системы строят специальные дренажные колодцы.

Открытый дренаж самый простой. Чтобы его сделать, нужно прокопать по периметру участка открытые дренажные канавы шириной 0, 5 м и глубиной 0,6 - 0,7 м. Стенки канавы надо "скосить" под углом 30 градусов. Обычно вода из них отводится в сточную канаву, общую для нескольких участков. Открытый дренаж собирает и отводит воду с поверхности во время дождя и таяния снегов. Такие канавы особенно эффективны, когда участок расположен на склоне.

Для закрытого дренажа прокладывают траншею глубиной 0,7 - 1,5 м и шириной 0,25 - 0,4 м. Выкопайте её с небольшим уклоном в сторону дренажного колодца или, если есть возможность, в сторону естественного водотока. Дно траншеи обычно выстилают песком и щебнем. Далее на подготовленную подушку укладывают дренажные трубы. Затем траншею заполняют щебнем и песком, создавая водонесущий слой. Сверху конструкцию засыпают грунтом, а поверх него укладывают слой дерна.

Вода, собранная с помощью дренажных труб, поступает в коллектор (в транспортирующую сеть), а потом в водоприемный колодец или в водоприемник (реку, ручей, овраг). Иногда воду из водоприемного колодца откачивают насосом в ближайшую канаву, кювет или канализационный колодец.

Для нормальной эксплуатации дренажной системы в местах поворота делают потайные (0,5 м под уровнем поверхности земли) или смотровые железобетонные или пластиковые колодцы.

Если Вы хотите сделать у себя на участке искусственные водоемы - обязательно продумайте пути, по которым вода будет "уходить" за пределы участка. Дождевые и талые воды вызывают нежелательный подъем грунтовых вод, увеличивая разрушительное воздействие на фундаменты зданий и элементы ландшафтного дизайна. Особенно эффективным в этой ситуации бывает система осушения.

Осушение - это вывод поверхностных, грунтовых, грунтово-напорных вод за пределы осушаемой территории. Поверхностные воды образуются на поверхности земли в результате выпадения дождей и таяния снега. Для дождевых и талых вод с крыш построек и домов предусматриваются специальные углубления, которые впадают в кольцевой дренаж с последующим отводом их за пределы осушаемого участка. Кольцевой дренаж сооружается на расстоянии 0,8-1,0 м от дома или построек.

Грунтовые воды - это подземные воды в подпочвенном слое. Они агрессивны по отношению к бетону и каменной (кирпичной) кладке. Чтобы защитить свой дом от грунтовой влаги - используйте при строительстве дома монолитный бетон и пластифицирующие и водоотталкивающие добавки.

В результате грамотно выполненного дренажа понижается уровень грунтовых вод, улучшается плодородность, дренированную почву легче подготовить к посевным работам, а ещё такая земля лучше воспринимает удобрения.

Не пренебрегайте дренажной системой - переувлажнение приводит к нарушению аэрации почв и их заболачиванию. Растения из-за этого, могут не расти вообще. Проделав однажды необходимую работу, впоследствии вы избавите себя и свой дом от многих хлопот.

Автор статьи Мария Владимирова

* * *

Осушительная сеть подразделяется на следующие виды:

Вывод вод за пределы осушаемого участка, осуществляемый с помощью собирателей (открытых и закрытых). Дренаж (открытый или закрытый), используемый для понижения грунтовых, грунтово-напорных и других вод. Кротование, щелевание, глубокая вспашка, обеспечивающие оптимальный водный режим корнеобитаемого слоя почвы, применяются в основном на переувлажненных землях.

Дренаж фундамента

Эффективное осушение с помощью дренажных систем Alta Plast предохраняет дом от повреждений, связанных с повышенной влажностью, образованием плесени и мерзлотой, предотвращает затопление погребов, образование луж и весенних наледей на пешеходных дорожках. Дренажные трубы Alta Plast являются основной частью дренажной системы. Обсыпка труб и устройство дренирующего слоя являются столь же важными элементами системы. Достижение надежных результатов может быть обеспечено только при правильном выполнении всего комплекса работ по созданию дренажной системы.

Характеристики дренажных труб Alta Plast

Дренажные трубы Alta Plast с наружным диаметром 110 мм имеют двухслойную конструкцию. При этом гладкая внутренняя поверхность повышает самоочищаемость трубы, а следовательно, и пропускную способность системы, а гофрированная внешняя оболочка обеспечивает повышенную кольцевую жесткость трубы. Большая площадь щелевидных отверстий обеспечивает эффективное осушение.

Монтаж дренажных систем

Для небольших зданий (площадью до 400 кв. м.) пропускная способность дренажных сетей определяется весьма редко. Дренажная сеть для отведения воды от фундаментов обычно устраивается из труб с внутренним диаметром 100мм. Дренажные трубы являются частью дренажной системы. Обсыпка труб и устройство дренирующего слоя являются столь же важными элементами системы. Достижение надежных результатов может быть обеспечено только при правильном выполнении всего комплекса работ по созданию дренажной системы.
ВНИМАНИЕ! Тонкие гофрированные из поливинилхлорида (ПВХ), и другие однослойные трубы, применяемые в дренажных системах участков, не рекомендуются для применения в дренажных системах вокруг зданий и сооружений из-за недостаточной устойчивости к внешним нагрузкам.

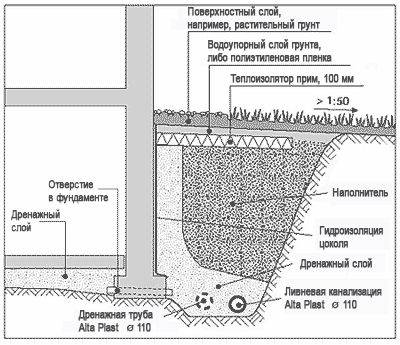

Дренажные трубы укладывают в слое щебня, хорошо пропускающем воду. Для облегчения работы дренажные трубы и трубы ливневой канализации следует прокладывать параллельно, в одной траншее. При этом верх трубы в самой высокой точке должен быть ниже уровня подошвы фундамента.
Дно траншеи засыпают слоем щебня высотой примерно 10 см. Его выравнивают соответственно углу уклона трубы (5 мм/м) с последующим тщательным трамбованием. Прямые трубы укладываются с тщательно выверенным уклоном. Повороты и ответвления трубопровода осуществляются при помощи гибких патрубков. В муфтовых соединениях уплотнительные кольца не используются. Трубы укладываются и засыпаются щебнем так, чтобы водопропускающий слой окружал трубопровод со всех сторон.
Для обратной засыпки траншеи обычно используется взятая при рытье траншеи земля, из которой предварительно выбирают все камни. Вдоль стены фундамента водопропускающий слой щебня должен подниматься до самой поверхности земли. Если в здании есть помещения ниже уровня земли, следует предусмотреть гидроизоляцию на внешней стенке фундамента. Регулируя структуру поверхностного слоя почвы, находящейся в непосредственной близости к фундаменту, можно снизить поглощающие характеристики данного участка почвы. Поверхностный слой почвы и расположенный под ней утрамбованный слой земли или полиэтиленовую пленку укладывают с уклоном минимум 1:50 в направлении от дома.

Дренаж поверхности

Дренаж устраивается на участках с избыточным увлажнением, вследствие высокого уровня грунтовых вод. Осушение участков производится открытыми канавами или путем устройства закрытого дренажа. Дренаж необходим для успешного роста и развития древесной растительности, для предохранения подвальных помещений зданий и сооружений от повышенной сырости, для содержания дорожек и площадок в сухом состоянии. Открытый дренаж на садовой территории допустим по границе участка. Дренажная система устраивается в соответствии с проектом, который определяет трассу дрен, глубину залегания дрен, продольные уклоны, конструкцию дрен, заложение откосов каналов, материал, сопряжение элементов дренажной системы.

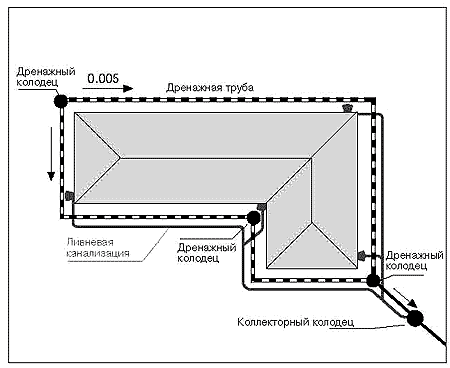

Закрытая дренажная система включает осушительные дрены, собирательные дрены, магистральный канал, колодцы, водоприемник. Что бы дренаж работал в течение всего года, дрены закладывают на глубину промерзания грунта.

В плотных грунтах с низкой водопроницаемостью расстояние между дренажными трубами принимаются 6-15 м в зависимости от интенсивности атмосферных осадков, водопроницаемости грунта и требований к осушению почвы.

Уклон магистральных линий должен быть не менее 0,002. Уклон боковых ответлений составляет не менее 0,003. В илистых грунтах клон должен быть не менее 0,005 и по возможности выше, если позволяет глубина дренажной канавы.

Боковые водосборные трубы должны прокладываться на глубину не менее 0,9 м. Магистральные трубы должны располагаться как минимум на 5 см глубже. Важным условием при устройстве является соблюдение равных и регулярных уклонов. Канавки для дренажа должны быть выкопаны по уровню, дно их необходимо тщательно выровнять, согласно заданному уклону и хорошо уплотнить.

Стыковка дренажных трубопроводов осуществляется с помощью надвижных муфт и тройников, не требующих дополнительных резиновых уплотнений

Дренажные колодцы

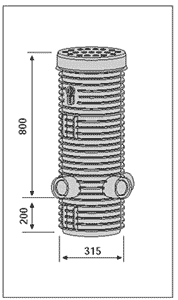

Дренажные колодцы - это пункты технического обслуживания, через которые дренажные можно прочистить, например, струей воды. Необходимо установить дренажный колодец на каждом втором изгибе трубы, так чтобы через него можно было обслуживать как подводящий, так и отводящий участки труб.

Крышку дренажного колодца нельзя перфорировать, т. к. дождевую воду не рекомендуется направлять в дренажную систему. Дренажные трубы подсоединяют к колодцу в местах отводов, предварительно проделав в них отверстия.

Линейный водоотвод

В отличие от системы точечного дренажа устройство линейного водоотвода не требует серьезной подготовки поверхности, достаточно выполнить плоские уклоны с двух сторон от линии водостока. В результате снижается вероятность просадки грунта, сокращается протяженность каналов ливневой канализации, увеличивается площадь водосбора. Вода по плоским уклонам собирается в систему выстроенных в линию водосточных каналов.

Линейный водоотвод представляет собой систему заглубленных желобов (водосборных каналов, водостоков) и пескоуловителей - емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор. Сверху водостоки и пескоуловители закрываются съемными защитно-декоративными решетками. Решетки препятствуют попаданию в систему мусора, листвы, а также обеспечивают безопасность перемещения пешеходов и транспорта. Через систему вертикальных и горизонтальных отводов линейная дренажная система соединяется с ливневой канализацией.

В настоящее время на российском рынке представлены системы поверхностного водоотвода российских и зарубежных производителей. Они различаются некоторыми особенностями конструкции, материалом, типоразмерами, допустимой нагрузкой, ассортиментом основных и дополнительных элементов, способами монтажа и стыковки с канализационной системой, а также дизайном и, разумеется, ценой.

Выпускаются желоба из бетона, фибробетона (бетона, армированного стекловолокном), полимербетона, оцинкованной и нержавеющей стали и ударопрочных морозоустойчивых искусственных материалов - ПВХ, полиэтилена высокой плотности (ПНД), полипропилена (ПП) и др.

Для расчета системы линейного водоотвода делается гидропроект. Количество водостоков и других элементов дренажной системы, как правило, превосходит расчетные данные, так как помимо площади дренажа, пропускной способности дренажных устройств, интенсивности осадков учитываются моменты, связанные с организацией и дизайном ландшафта.

В зависимости от места установки, требуемой пропускной способности подбираются водостоки необходимой ширины. Большинство производителей предлагают водостоки стандартной длины: 1000 и 500 мм. Оптимальными для применения в частном строительстве считаются водостоки шириной мм, для мест с повышенной интенсивностью водосбора могут использоваться каналы шириной до 200 мм. При выборе определенной системы также рекомендуется обращать внимание на диаметр отводов. Стандартные канализационные трубы имеют диаметр 110 мм. Если дренажная система выполнена с отводами других диаметров (80, 100 мм), то для ее подсоединения придется дополнительно использовать переходники. Высота канала (монтажная глубина) важна только в тех случаях, когда дренаж выполняется на каком-то ограниченном по высоте основании. Например, при организации водоотвода с открытых террас, балконов, эксплуатируемых кровель и т. п. Для этих случаев выпускаются мелкосидящие водостоки.

Водосборные каналы устанавливают в траншею на слой бетона (марка и толщина бетонного слоя зависят от класса нагрузки на систему). Монтаж начинают с установки пескоуловителя в нижней отметке трассы. Далее шнуром намечают линию укладки каналов. Чтобы грязь из дренажной системы не засоряла канализационные трубы, подключение водостоков к системе канализации желательно выполнять через пескоуловитель. Вертикальное подсоединение можно выполнять через сифон ("ловушку спертого воздуха").

У большинства как отечественных, так и зарубежных производителей соединение основных элементов выполняется по схеме "шпунт в паз", что облегчает монтаж и исключает горизонтальное смещение каналов. Некоторые производители рекомендуют дополнительно использовать герметизирующие составы. Унификация элементов и модульный принцип монтажа позволяют легко "собрать" линейную дренажную систему любой длины и конфигурации. Чтобы соединить каналы под углом, их распиливают или разрезают (в зависимости от материала, из которого они сделаны) и стыкуют "в ус". Для удобства монтажа некоторые производители предлагают готовые угловые элементы, а также конструкции желобов, из которых прямо на месте монтажа легко собрать Т-образную или крестообразную конструкцию (Nicoll, Hauraton). Французская компания Nicoll на базе своего производственного подразделения в России также изготавливает нестандартные элементы, которые позволяют адаптировать каналы под любой проект.

Существует несколько вариантов устройства уклона для эффективного водоотвода: за счет устройства уклона грунта, за счет использования каналов, внутренняя поверхность которых имеет уклон, а также организация ступенчатого уклона за счет применения каналов разной высоты.

Пластиковые желоба имеют малый вес и толщину, поэтому для их укладки проще подготовить траншею с уклоном. Для организации уклона при использовании каналов из бетона проще использовать изделия, внутренняя поверхность которых уже имеет уклон, либо применить ступенчатую схему с разновысотными водостоками.

Бетон или пластик

Традиционным материалом для изготовления водостоков долгое время являлся бетон. Обычный цементный бетон обладает рядом недостатков, хорошо известных специалистам. Под воздействием влаги в условиях знакопеременных температур он быстро разрушается, поэтому срок службы желобов из цементного бетона невелик. Их основное преимущество - низкая цена. Для увеличения срока службы бетонные желоба комплектуются усиливающими стальными или чугунными накладками.

Гораздо более долговечны различные современные модификации бетона. Каналы из армированного стекловолокном бетона (фибробетона) выпускают немецкая компания Hauraton (серия Faserfix), российские компании Standartpark, "Полидрейн" и некоторые другие российские и зарубежные производители. Фибробетон - композиционный материал, получаемый на основе цемента и мелкого наполнителя, армированный щелочестойким стекловолокном. Армирование повышает прочностные свойства бетона: устойчивость к динамическим, температурно-влажностным воздействиям. Материал приобретает большую ударопрочность, упругость, трещиностойкость, водонепроницаемость, что значительно увеличивает срок службы дренажной системы.

Хорошими эксплуатационными характеристиками отличаются системы поверхностного водоотвода - водостоки, дождеприемники, пескоуловители, грязесобирающие поддоны, выполненные из полимербетона. Это высокопрочное соединение минеральных наполнителей - гранита, кварца - насидной основе. Полимерный бетон в два раза прочнее и легче традиционного цементного. Он обладает большей прочностью на растяжение и сжатие, сопротивлением к истиранию, практически нулевым водопоглощением, высокой морозостойкостью (выдерживает 400 циклов замораживания-размораживания), химической и биологической стойкостью. Как показывает опыт использования полимербетонных конструкций в различных подземных коммуникациях, срок их эксплуатации свыше 30 лет. Более гладкая поверхность каналов из полимербетона обеспечивает лучшую пропускную способность и самоочищаемость, чем у водостоков из цементобетона. К сожалению, полимербетонные конструкции не только самые надежные, но и одни из самых дорогих. Системы поверхностного водоотвода из полимербетона выпускают отечественные и зарубежные производители (ACO, Германия; Standartpark, Россия; MEA, Италия и др.).

Для организации дренажа приусадебного участка оптимальным можно признать применение водосборных конструкций из полимерных материалов. Современные пластики обладают морозостойкостью, высокой ударной прочностью, износостойкостью. Для повышения устойчивости к ультрафиолетовому излучению и агрессивным средам в них вводятся различные стабилизаторы. Разумеется, гарантировать все эти свойства можно только в том случае, если мы имеем дело с оригинальной сертифицированной продукцией, а не с подделками, свойства которых непредсказуемы.

Серьезным преимуществом пластиковых каналов является их малый вес, что облегчает транспортировку системы и ее установку. Гладкая поверхность пластиковых водостоков увеличивает их пропускную способность, препятствует заливанию. Пластиковые каналы легче монтировать. За счет малой толщины материала при монтаже пластиковых каналов проще выполнить их укладку в грунт под необходимым уклоном. Канал из пластика легко укоротить на нужную длину прямо на месте монтажа. Еще одно достоинство пластиковых водостоков - возможность делать унифицированные элементы с вариантами вертикального (нижнего) и горизонтального (бокового) соединения с трубой. Как правило, пластиковый водосток предусматривает несколько вариантов расположения отверстий для стыковки с канализацией. Монтаж системы упрощается, если производитель может предложить разнообразный ассортимент. На российском рынке присутствуют пластиковые водостоки производства многих западных и отечественных фирм (Hauraton, Германия; Nicoll, Франция, Hunter, Великобритания; Standartpark, Россия; ACO, Германия; REDI, Италия и др.). При выборе важно обращать внимание на ассортимент основных и дополнительных элементов (угловых желобов, патрубков и т. д.), простоту монтажа и обслуживания, удобство стыковки с канализационной системой.

Вся нагрузка - на решетку

При соблюдении технологии монтажа водосборной системы основная нагрузка приходится на закрывающую решетку, поэтому при выборе типа решетки в первую очередь нужно ориентироваться на класс допустимой нагрузки. В соответствии с международным стандартом DIN EN 1433 существует 6 классов нагрузки (см. табл.). В частном строительстве, как правило, применяются водоотводные системы c классом нагрузки А15 - для зон с пешеходным и велосипедным движением и класса В125 - для въездов, парковок легковых автомобилей, частных гаражей.

Защитные решетки могут быть изготовлены из полимерных материалов, чугуна c оцинковкой и без, нержавеющей и оцинкованной стали, меди, пластичного оцинкованного железа. По типу пропускных отверстий решетки бывают ячеистыми, щелевыми, перфорированными. В частном малоэтажном строительстве чаще всего используют ячеистые или щелевые решетки. Они меньше засоряются, обладают оптимальной пропускной способностью.

Закрывающая решетка - это тот элемент дренажной системы, который в буквальном смысле "лежит на поверхности", поэтому при их выборе, помимо эксплуатационных качеств, обращают внимание и на внешний вид. Также учитывается необходимость дополнительного обслуживания в процессе эксплуатации. Например, чугунные решетки без оцинковки необходимо регулярно, примерно раз в год, покрывать специальным защитным составом, иначе поверхность быстро покроется ржавчиной и будет выглядеть непрезентабельно.

Большинство современных отечественных и зарубежных производителей предлагают различные системы для быстрого безрезьбового крепления решеток: защелки, клипсы и т. п. С учетом российской специфики многие производители также предлагают антивандальные варианты крепления решеток на болтах, которые можно снять только при помощи специального инструмента.

Для очистки водосточных каналов достаточно снять с водостока защитную решетку, вычистить грязь щеткой или скребком или просто промыть канал струей воды из поливочного шланга.

Дополнительные варианты

Помимо традиционных приспособлений для поверхностного дренажа в настоящее время появились различные дополнительные и альтернативные методы борьбы с избытком влаги на приусадебных территориях.

Немецкая компания Hauraton и отечественная фирма Standartpark выпускают газонные решетки (сотовидные панели) для травяного покрытия, которые позволяют забыть о правиле "по газонам не ходить, машины на газон не ставить". Покрытие на 90% зарастает травой, которую рекомендуется регулярно скашивать, как любой газон. При этом обеспечивается эффективный дренаж, поверхность почвы защищается от эрозии, вытаптывания, порчи автомобильными шинами. По водопроницаемости участки, оборудованные газонными решетками, практически не отличаются от обычного травяного покрытия. Влага свободно уходит в почву через ячейки, лужайка перед домом или поле для гольфа всегда остаются сухими, а парковка для автомобилей радует свежей густой зеленью.

Панели окрашены в зеленый цвет, они изготавливаются из полиэтилена высокой плотности и выдерживают нагрузку до 200 т/м2. Газонная решетка укладывается на песчано-гравийную подушку, толщина которой зависит от класса нагрузки.

Среди премьер, которые ожидаются летом нынешнего года, - новый тип твердого экологически безопасного покрытия TerraWey, технология производства которого импортирована из Германии. Покрытие TerraWey представляет собой смесь любых фракционированных инертных материалов (кварцевый песок, гранит, гравий, стекло и т. д.) и двухкомпонентного полимерного вяжущего (его состав запатентован фирмой-разработчиком технологии TerraWey). По прочности и износостойкости новое покрытие превосходит асфальтовое. В то же время его пористая структура пропускает в почву воздух и влагу, обеспечивая хороший дренаж и газообмен для корневой системы растений. Дорожки в парке и саду, детская или спортивная площадка, стоянка автомобилей даже в сильный дождь остаются сухими.

Поскольку покрытие не задерживает влагу, оно и не замерзает, на нем не образуется наледь. Большая эластичность по сравнению с асфальтом или бетоном, хорошее сцепление с подошвой снижает нагрузку на стопу, уменьшает усталость суставов ног.

TerraWey обладает уникальными эстетическими возможностями. Используя самые разные наполнители, добавляя полимерные пигменты, можно изготавливать покрытия разных цветов, с разнообразными рисунками и орнаментами. Светопропускающая способность TerraWey позволяет выполнить внутреннюю подсветку, смонтировав под покрытием оптоволоконные источники света.

Для качественного выполнения дренирующих функций покрытие TerraWey укладывается на песчано-щебеночное основание. Технология укладки сходна с укладкой асфальта. Все компоненты в строго определенной пропорции смешиваются в миксере, масса укладывается слоем необходимой толщины, разравнивается и через сутки по покрытию может быть открыто движение.

TerraWey отличается высокой ремонтопригодностью. Испорченные участки вырезаются и заново заполняются составом. Для уборки поверхностей с покрытием TerraWey можно использовать обычную метлу, их можно мыть струей воды из шланга, для очистки от снега применяются пластиковые скребки, уборочные машины с резиновым или пластиковым покрытием рабочих органов. Единственное ограничение: нельзя применять металлические инструменты, так как они могут испортить покрытие.
