Результатом расчета магнитной системы АМОВ является картина магнитного поля. Гипотеза о том, что силовые линии магнитного поля будут выталкиваться (выпучиваться) в местах, где магнитная система имеет меньшее сечение, подтвердилась расчетами. Таким образом, можно говорить о принципиально новом аппарате для магнитной обработки воды. В результате оптимизации магнитной системы получены зависимости изменения магнитной индукции в зоне обработки, а так же конструкция аппарата магнитной обработки воды с нанесением силовых линий магнитного поля.

Для анализа параметров магнитной системы необходимо построить графические зависимости изменения магнитной индукции рабочей зоны в функции линейных размеров:

-  зависимость изменения магнитной индукции (В, Тл) вдоль стенки;

-  зависимость изменения магнитной индукции (В, Тл) на расстоянии 12.5 мм;

-  зависимость изменения магнитной индукции (В, Тл) на оси симметрии;

-  зависимость изменения магнитной индукции (В, Тл) в радиальном направлении.

Также необходимо провести анализ по такому параметру как конструкционный модуль.

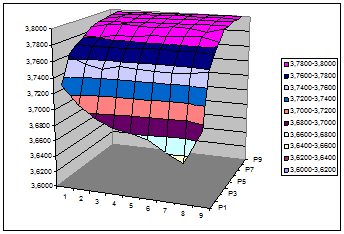

Рисунок 2.2 – Поверхность изменения величины конструкционного модуля, вдоль стенки, в функции: 1-9 – угол скоса полюсов (α); Р1-Р9 – длина тонкой шунтирующей стенки (β)

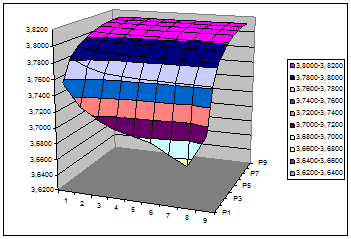

Рисунок 2.3 – Поверхность изменения величины конструкционного модуля, на расстоянии 12.5 мм, в функции: 1-9 – угол скоса полюсов (α);

Р1-Р9 – длина тонкой шунтирующей стенки (β)

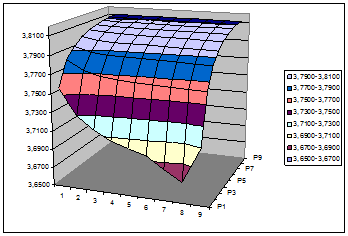

Рисунок 2.4 – Поверхность изменения величины конструкционного модуля, на оси симметрии, в функции: 1-9 – угол скоса полюсов (α);

Р1-Р9 – длина тонкой шунтирующей стенки (β)

Анализ результатов расчета магнитной системы позволяет сделать следующие выводы:

-  предложенная магнитная система позволяет получить потоки выпучивания в сторону обрабатываемой воды и намагничивающей катушки;

-  изменяя параметры магнитной системы (α, β) возможно перераспределение магнитных потоков;

-  наибольшее значение магнитной индукции в рабочей зоне, получилось для магнитной системы с углом скоса 900, и длиной тонкой стенки 0 мм;

-  наибольшее значение конструкционного модуля, получилось для магнитной системы с длиной тонкой стенки 80 мм вне зависимости от угла скоса полюса.

ПРИЛОЖЕНИЕ Б

Провода марок ПЭВ-1 и ПЭВ-2

применяются в электрических машинах, аппаратах и приборах [13]

Рисунок Б1 – Конструкция провода: 1 – жила из медной проволоки;

2 – высокопрочная эмаль с утолщенным слоем для ПЭВ-2

Сортамент

Номинальный

диаметр

проволоки,

мм

Максимальный наружный диаметр, мм

Расчетное

сечение, мм2

Сопротивление

постоянному

току при 20 °С

Ом/км

Масса 1 км

провода,

кг

ПЭВ-1

ПЭВ-2

ПЭВ-1

ПЭВ-2

0,06

0,085

0,09

0,002827

6198

0,028

0,029

0,07

0,095

0,10

0,003848

4556

0,038

0,038

0,08

0,105

0,11

0,005027

3487

0,049

0,050

0,09

0,115

0,12

0,006362

2758

0,062

0,063

0,10

0,125

0,13

0,007854

2237

0,075

0,076

0,11

0,135

0,14

0,009498

1846

0,091

0,092

0,12

0,145

0,15

0,01131

1551

0,107

0,108

0,13

0,155

0,16

0,01327

1322

0,124

0,126

0,14

0,165

0,17

0,01539

1139

0,144

0,145

0,15

0,180

0,19

0,01767

993

0,166

0,167

0,16

0,19

0,20

0,02011

872

0,188

0,189

0,17

0,20

0,21

0,02270

773

0,212

0,213

0,18

0,21

0,22

0,02545

689

0,236

0,237

0,19

0,22

0,23

0,02835

618

0,263

0,264

0,20

0,23

0,24

0,03142

558

0,290

0,292

0,21

0,24

0,25

0,03464

506

0,320

0,321

0,23

0,27

0,28

0,04155

422

0,383

0,386

0,25

0,29

0,30

0,04909

357

0,452

0,454

0,27

0,31

0,32

0,05726

306

0,526

0,529

0,29

0,33

0,34

0,06605

265

0,605

0,608

0,31

0,35

0,36

0,07548

232

0,680

0,693

0,33

0,37

0,38

0,08553

205

0,780

0,784



0,35

0,39

0,41

0,09621

182

0,876

0,884



0,38

0,42

0,44

0,1134

155

1,03

1,04



0,41

0,45

0,47

0,1320

133

1,20

1,21



0,44

0,48

0,50

0,1521

115

1,38

1,39



0,47

0,51

0,53

0,1735

101

1,57

1,58



0,49

0,53

0,55

0,1886

93,0

1,71

1,72



0,51

0,56

0,58

0,2043

85,9

1,86

1,87



0,53

0,58

0,60

0,2206

79,5

2,01

2,03



0,55

0,60

0,62

0,2376

73,7

2,16

2,17



0,57

0,62

0,64

0,2552

68,7

2,30

2,34



0,59

0,64

0,66

0,2734

64,1

2,48

2,50



0,62

0,67

0,69

0,3019

58,0

2,74

2,76



0,64

0,69

0,72

0,3217

54,5

2,92

2,94



0,67

0,72

0,75

0,3526

49,7

3,19

3,21



0,69

0,74

0,77

0,3739

46,9

3,38

3,41



0,72

0,77

0,80

0,4072

43,0

3,67

3,73



0,74

0,80

0,83

0,4301

40,7

3,90

3,92



0,77

0,83

0,86

0,4657

37,6

4,22

4,24



0,80

0,86

0,89

0,5027

34,8

4,55

4,58



0,83

0,89

0,92

0,5411

32,4

4,89

4,92



0,86

0,92

0,95

0,5809

30,1

5,25

5,27



0,90

0,96

0,99

0,6362

27,5

5,75

5,78



0,93

0,99

1,02

0,6793

25,8

6,13

6,16



0,96

1,02

1,05

0,7238

24,2

6,53

6,56



1,00

1,08

1,11

0,7854

22,4

7,12

7,14



1,04

1,12

1,15

0,8495

20,6

7,70

7,72



1,08

1,16

1,19

0,9161

19,1

8,29

8,32



1,12

1,20

1,23

0,9852

17,8

8,92

8,94



1,16

1,24

1,27

1,057

16,6

9,56

9,59



1,20

1,28

1,31

1,131

15,5

10,3

10,4



1,25

1,33

1,36

1,227

14,3

11,1

11,2



1,30

1,38

1,41

1,327

13,2

12,0

12,1



1,35

1,43

1,46

1,431

12,3

12,9

13,0



1,40

1,48

1,51

1,539

11,3

13,9

14,0



1,45

1,53

1,56

1,651

10,6

14,9

15,0



1,50

1,58

1,61

1,767

9,93

15,9

16,0



1,56

1,64

1,67

1,911

9,17

17,2

17,3



1,62

1.70

1,73

2,061

8,50

18,5

18,6



1,68

1,76

1,79

2,217

7,91

19,9

20,0



1,74

1,82

1,85

2,378

7,37

21,3

21,4



1,81

1,90

1,93

2,573

6,81

23,2

23,3



1,88

1,97

2,00

2,777

6,31

25,1

25,2



1,95

2,04

2,07

2,988

5,87

26,9

27,0



2,02

2,11

2,14

3,205

5,47

28,8

28,9



2,10

2,20

2,23

3,164

5,06

31,2

31,3



2,26

2,36

2,39

4,012

4,37

36,1

36,2



2,44

2,54

2,57

4,676

3,75

42,0

42,1

ПРИЛОЖЕНИЕ В

Из за большого объема этот материал размещен на нескольких страницах:
