Схема теплоснабжения Гагаринского городского поселения

на период до 2028г.

Обосновывающие материалы

Омск 2013

Содержание

Общие сведения. 5

Введение. 6

1. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения. 9

1.1. Функциональная структура теплоснабжения. 9

1.2. Источники тепловой энергии. 11

1.2.1. Источники тепловой энергии . 11

1.2.2. Источники тепловой энергии . 24

1.2.3. Прочие источники тепловой энергии. 26

1.3. Тепловые сети, сооружения на них и тепловые пункты в зонах обслуживания котельных. 30

1.3.1. Тепловые сети ВФ . 31

1.3.2. Тепловые сети котельных прочих организаций. 42

1.4. Технологические зоны действия источников тепловой энергии в системах теплоснабжения. 43

1.4.1. Зоны действия котельных . 45

1.4.2. Зона действия котельной . 48

1.5. Тепловые нагрузки потребителей тепловой энергии, групп потребителей тепловой энергии втехнологических зонах действия источников тепловой энергии 49

1.5.1. Потребители тепловой энергии котельных 50

1.5.2. Потребители тепловой энергии котельной . 64

1.5.3. Потребители тепловой энергии котельной ул. Пушная. 69

1.6. Действующие программы энергосбережения. 71

1.7. Балансы тепловой мощности и тепловой нагрузки в зонах действия источников тепловой энергии . ... 72

1.8. Балансы теплоносителя. 74

1.9. Топливные балансы источников тепловой энергии и система обеспечения топливом 76

1.10. Технико-экономические показатели теплоснабжающих и теплосетевых организаций 78

1.11. Тарифы на тепловую энергию.. 80

1.12. Описание существующих технических и технологических проблем в системе теплоснабжения городского поселения Гагарин. 83

2. Перспективное потребление тепловой энергии на цели теплоснабжения 86

3. Электронная модель системы теплоснабжения городского поселения Гагарин 96

4. Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки. 101

5. Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах. 103

6. Решения и обоснования по строительству, реконструкции и техническому перевооружению источников тепловой энгергии. 105

6.1. Предложения по реконструкции и техническому перевооружению источников 105

6.1.1. Районная котельная. 105

6.1.2. Котельная № 2, № 3 и №

6.2. Предложения по строительству источников тепловой энергии. 107

6.2.1. Новая блочно-модульная котельная №6. 107

6.2.2. Новые блочно-модульные котельные № 7, № 8, №9 и №

6.2.3. Новые блочно-модульные котельные № 11, № 12 и №

7. Решения по новому строительству и реконструкции тепловых сетей и сооружений на них. 110

7.1. Районная котельная. 110

7.2. Котельная № 2, № 3 и №

7.3. Котельная №6. 110

7.4. Новые блочно-модульные котельные № 7, № 8, № 9 и №

7.4.1. Котельная ул. Пушная. 113

1.1. Определение экономического эффекта от ликвидации участков теплотрассы 117

1.2. Расчет срока окупаемости внедрения индивидуальных теплоисточников и ликвидации теплотрассы.. 118

7.4.2. Новые блочно-модульные котельные № 11, № 12 и №

8. Перспективные топливные балансы.. 121

9. Оценка надежности теплоснабжения. 123

10. Обоснование инвестиций в новое строительство, реконструкцию и техническое перевооружение. 124

11. Обоснование решения по определению единой теплоснабжающей организации 126

12. Решения по бесхозяйным тепловым сетям. 127

Библиографический список. 128

ПРИЛОЖЕНИЕ 1 Перечень запрашиваемых материалов. 129

ПРИЛОЖЕНИЕ 2 Результаты поверочного теплогидравлического расчёта существующего состояния систем централизованного теплоснабжения г. Гагрин 134

Общие сведения

Схема теплоснабжения Гагаринского городского поселения Гагаринского района Смоленской области на период с 2013 по 2028 года» (далее – Схема теплоснабжения) выполнена во исполнение требований Федерального Закона «О теплоснабжении» от 01.01.2001, устанавливающего статус схемы теплоснабжения как документа, содержащего предпроектные материалы по обоснованию эффективного и безопасного функционирования системы теплоснабжения, ее развития с учетом правового регулирования в области энергосбережения и повышения энергетической эффективности.

Схема теплоснабжения Гагаринского городского поселения Гагаринского района Смоленской области разработана Обществом с ограниченной ответственностью ЭНЕРГОСЕРВИСНАЯ КОМПАНИЯ» () на период 15 лет с расчетным сроком до 2028 года.

Цель разработки Схемы теплоснабжения – формирование основных направлений и мероприятий по развитию систем теплоснабжения городского поселения Гагарин, обеспечивающих надежное удовлетворение спроса на тепловую энергию (мощность) и теплоноситель наиболее экономичным способом при минимальном воздействии на окружающую среду.

Работа выполнена с учетом требований:

·  Федерального закона от 27 июля 2010 года N 190-ФЗ «О теплоснабжении»;

·  Федерального закона от 01.01.01 года N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»;

·  Постановления Правительства Российской Федерации от 22 февраля 2012 года N 154 «О требованиях к схемам теплоснабжения, порядку их разработки и утверждения»;

и на основе исходных данных и материалов, полученных от администрации городского поселения Гагарин и теплоснабжающей организации ООО "Смоленскрегионтеплоэнерго".

Введение

Гага́рин (до 1968 г. — Гжатск) — город в России, административный центр Гагаринского района Смоленской области.

Площадь города — 14,46 км², население — 31,7 тыс. чел. (2010).

Город расположен на реке Гжать (бассейн Волги), в южной части Гжатско-Вазузской низины, в 180 км к юго-западу от Москвы и в 239 км к северо-востоку от Смоленска.

Основные промышленные предприятия города:

·  бетонный завод» (производство строительных материалов; производит бетон, раствор, тротуарную плитку, блоки строительные).

·  машиностроительный завод» (ГМЗ, поставщик продукции для предприятий теплоэнергетического, нефтегазового, оборонного, космического и других комплексов Российской Федерации).

·  светотехнический завод» (производство светотехнического оборудования).

·  Орхидея» — выпускает женское бельё.

·  молочно-консервный завод» (, выпускает сухое молоко, сливочное масло).

·  ДРЕВПРОДУКТ ГАГАРИН» (крупнейшее в Европе предприятие по выпуску ДСП и ЛДСП).

·  Складской логистический центр «Классен Рус».

·  ТНП «Мебельный мир» — комплектующие для офисных стульев и кресел.

·  -Останкино» — предприятие по забою свиней и производству замороженного мяса.

·  — строительство жилых и общественных зданий, производство железобетонных изделий и товарного бетона.

Рисунок 1 – Гагаринское городское поселение

В соответствии СНиП «Строительная климатология» климатические характеристики г. Гагарин:

- средняя температура наиболее холодной пятидневки обеспеченностью 0.92 (расчётная для проектирования отопленияºС;

- средняя температура за отопительный период -2,8 ºС;

- продолжительность отопительного периода – 217 день.

1.  Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения

1.1.  Функциональная структура теплоснабжения

Теплоснабжение города осуществляется от 18 котельных, 7 из которых являются производственными. Все котельные работают на газе, резервным топливом является топочный мазут. Теплоснабжение индивидуального жилищного сектора осуществляется за счет печного отопления (дрова, уголь), либо индивидуального газового отопления. Основным теплоснабжающим предприятием для жилищно-коммунального сектора в городе является Вяземский филиал , объединяющая 4 котельных по левобережной части города : районная с подключенной нагрузкой 42 Гкал/час, БМК-1 по ул. Бахтина -10,34 Гкал/час, БМК-2 по ул. заводская -5.17 Гкал/час, БМК-3 в микрорайоне «Лесной» -2,16 Гкал/час, и по правобережной части города снабжающая покупной тепловой энергий, которую вырабатывает производственная котельная АО «Гагаринский светотехнический завод» (в аренде у ).Общая протяженность сетей в двухтрубном исполнении 56,4 км.

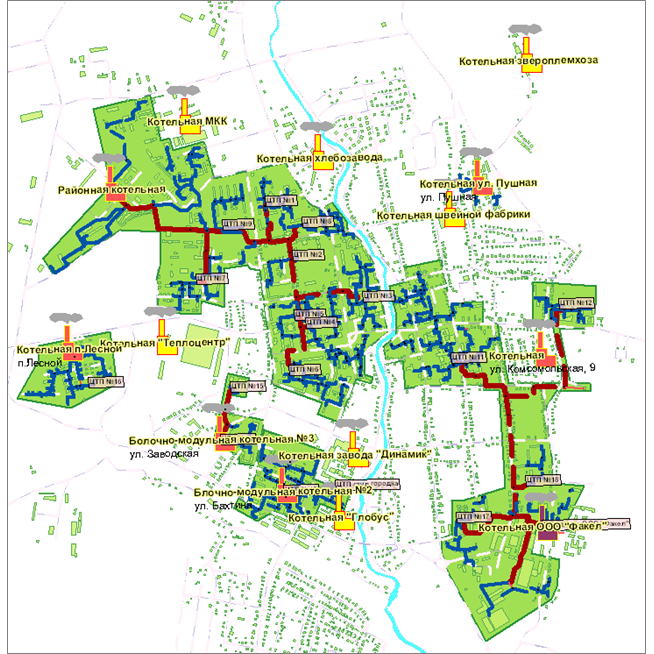

Эксплуатационная зона действия в г. Гагарин представлена на Рисунок 2 (зона выделена зеленым цветом).

Рисунок 2 – Функциональная структура теплоснабжения г. Гагарин

1.2.  Источники тепловой энергии

1.2.1. Источники тепловой энергии

1.2.1.1.  Районная котельная №1

Районная котельная №1 предназначена для качественного отпуска тепловой энергии потребителям в виде отопления и горячего водоснабжения жилых, административных и культурно-бытовых зданий.

По надёжности отпуска тепла котельная относится ко 2-й категории.

На котельной установлено три водогрейных котла типа ДКВРВ и один паровой котел ДКВРВ-10/13.

По состоянию 2013г. установленная мощность котельной – 42,4 Гкал/ч; подключенная нагрузка – 36,571 Гкал/ч.

Основное топливо – природный газ, резервное мазут.

Регулирование отпуска теплоты – качественное по нагрузке отопления. Температурный график отпуска теплоты с котельной 115/70ºС, температурный график потребителей 105/70ºС.

Зависимость графика температур теплоносителя от температуры наружного воздуха представлена на Рисунок 3 и в Таблица 2.

Параметры давлений сетевой воды в подающем и обратном трубопроводе на выводах из котельной: 8,0 кгс /см2 в прямом трубопроводе и 3,0 кгс /см2 в обратном.

Расход на подпитку 6 – 25 м3/ч.

Перечень основного и вспомогательного оборудования приведен в Таблица 1.

Таблица 1 – Сведения об основноми вспомогательном оборудовании котельной № 1

Оборудование	Марка
Основное оборудование
Котел № 1	ДКВРВ - водогрейный
Котел № 2	ДКВРВ - водогрейный
Котел № 3	ДКВРВ - водогрейный
Котел № 4	ДКВР-10/13 – паровой
Вспомогательное оборудование
Насос Сетевой № 1	200Д90
Насос Сетевой № 2	10Д6-60
Насос Сетевой № 3	200Д90
Насос Сетевой № 4	10Д660
Насос Сетевой летний	4к-8
Насос Сетевой летний	4к-8
Насос Подпиточный № 1	3К-9
Насос Подпиточный № 2	2К6
Насос Подпиточный № 3	ВКС-2/26
Насос Сырой воды № 1	3К6
Насос Сырой воды № 2	3К6
Насос Сырой воды № 3	3К6
Насос Сырой воды № 4	3К6
Насос Питательный № 1	ЦНСГ 60-198
Насос Питательный № 2	ЦНСГ 60-198
Насос Питательный № 3	ЦНСГ 60-198
Насос Питательный № 4	ЦНСГ 60-198
Насос Паровой №1	ПДВ 25/20
Насос Паровой №2	ПДВ 25/20
Насос Солевой №1	Х 20/31
Насос Солевой №2	Х 20/31
Насос Солевой №3	Х 20/31
Насос Дренажный	передвижной
Насос Дренажный	передвижной
Насос Дренажный	передвижной
Насос Дренажный	передвижной
Насос Дренажный	передвижной
Насос Дренажный	передвижной
Насос Дренажный
Насос мазутный	3В-4/25
Насос мазутный	Р3-304
Насос мазутный	Р3-304
Насос мазутный	ВНС
Насос мазутный	ВНС
Насос мазутный	3В-4/25
Дутьевой вентилятор	ВДН-11
Дутьевой вентилятор	ВДН-11
Дутьевой вентилятор	ВДН-11
Дутьевой вентилятор	ВДН-10
Дымосос	Д-12
Дымосос	Д-13,5
Дымосос	Д-13,5
Дымосос	Д-13,5
Компрессор	стационарный
Компрессор	передвижной

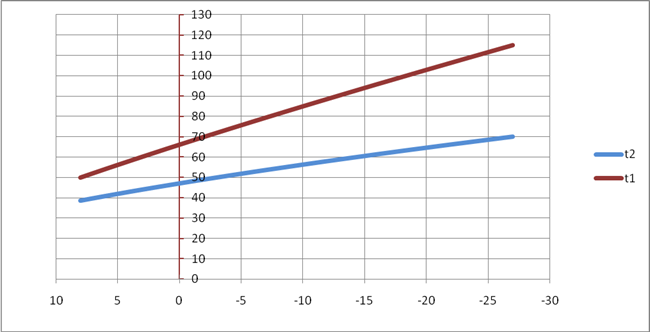

Рисунок 3 – Расчётный температурный график 115/70ºС районной котельной №1

Таблица 2 – Расчётный температурный график 115/70ºС

tн	t1	t2
8,0	50,1	38,6
7,0	52,2	39,7
6,0	54,2	40,8
5,0	56,3	41,9
4,0	58,3	43,0
3,0	60,3	44,0
2,0	62,3	45,0
1,0	64,2	46,0
0,0	66,2	47,0
-1,0	68,1	48,0
-2,0	70,0	49,0
-3,0	71,9	49,9
-4,0	73,8	50,9
-5,0	75,7	51,8
-6,0	77,6	52,7
-7,0	79,5	53,6
-8,0	81,3	54,5
-9,0	83,2	55,4
-10,0	85,0	56,3
-11,0	86,8	57,1
-12,0	88,6	58,0
-13,0	90,4	58,8
-14,0	92,2	59,7
-15,0	94,0	60,5
-16,0	95,8	61,3
-17,0	97,6	62,2
-18,0	99,4	63,0
-19,0	101,1	63,8
-20,0	102,9	64,6
-21,0	104,6	65,4
-22,0	106,4	66,2
-23,0	108,1	66,9
-24,0	109,8	67,7
-25,0	111,6	68,5
-26,0	113,3	69,2
-27,0	115,0	70,0

1.2.1.2.  Котельная № 2 (ул. Бахтина)
