Котельная № 5 (п. Лесной) предназначена для качественного отпуска тепловой энергии потребителям в виде отопления и горячего водоснабжения потребителей.
По надёжности отпуска тепла котельная относится ко 2-й категории.
На котельной установлено два водогрейных котла типа КВ-1,25М.
По состоянию 2013 г. установленная мощность котельной – 2,15 Гкал/ч; подключенная нагрузка – 1,49 Гкал/ч.
Основное топливо – природный газ.
Регулирование отпуска теплоты – качественное по нагрузке отопления. Температурный график отпуска теплоты с котельной 95/70 ºС.
Зависимость графика температур теплоносителя от температуры наружного воздуха представлена на Рисунок 6 и в Таблица 8.
Перечень основного и вспомогательного оборудования приведен в Таблица 7.
Таблица 7 – Перечень основного и вспомогательного оборудования
котельной № 5
Оборудование | Марка |
Основное оборудование | |
Котел № 1 | КВ-1,25М |
Котел № 2 | КВ-1,25М |
Вспомогательное оборудование | |
Сетевой № 1 | К80/170 |
Сетевой № 2 | К80/170 |
Рисунок 6 – Расчётный температурный график 95/70 ºС котельной № 5
Таблица 8 – Расчётный температурный график 95/70 ºС котельной № 5
tн | t1 | t2 |
8,0 | 44,2 | 37,8 |
7,0 | 45,8 | 38,9 |
6,0 | 47,4 | 40,0 |
5,0 | 49,1 | 41,1 |
4,0 | 50,6 | 42,1 |
3,0 | 52,2 | 43,2 |
2,0 | 53,8 | 44,2 |
1,0 | 55,3 | 45,2 |
0,0 | 56,9 | 46,2 |
-1,0 | 58,4 | 47,2 |
-2,0 | 59,9 | 48,2 |
-3,0 | 61,4 | 49,2 |
-4,0 | 62,9 | 50,1 |
-5,0 | 64,4 | 51,1 |
-6,0 | 65,8 | 52,0 |
-7,0 | 67,3 | 52,9 |
-8,0 | 68,7 | 53,9 |
-9,0 | 70,2 | 54,8 |
-10,0 | 71,6 | 55,7 |
-11,0 | 73,0 | 56,6 |
-12,0 | 74,5 | 57,4 |
-13,0 | 75,9 | 58,3 |
-14,0 | 77,3 | 59,2 |
-15,0 | 78,7 | 60,1 |
-16,0 | 80,1 | 60,9 |
-17,0 | 81,5 | 61,8 |
-18,0 | 82,8 | 62,6 |
-19,0 | 84,2 | 63,5 |
-20,0 | 85,6 | 64,3 |
-21,0 | 86,9 | 65,1 |
-22,0 | 88,3 | 66,0 |
-23,0 | 89,6 | 66,8 |
-24,0 | 91,0 | 67,6 |
-25,0 | 92,3 | 68,4 |
-26,0 | 93,7 | 69,2 |
-27,0 | 95,0 | 70,0 |
1.2.2. Источники тепловой энергии
Котельная предназначена для качественного отпуска тепловой энергии потребителям в виде отопления и горячего водоснабжения потребителей.
По надёжности отпуска тепла котельная относится ко 2-й категории.
По состоянию 2013г. установленная мощность котельной – 82,0 Гкал/ч; подключенная нагрузка – 14,17 Гкал/ч.
Основное топливо – природный газ, резервное мазут.
Регулирование отпуска теплоты – качественное по нагрузке отопления. Температурный график отпуска теплоты с котельной 115/70 ºС.
Зависимость графика температур теплоносителя от температуры наружного воздуха представлена на Рисунок 7 и в Таблица 9.

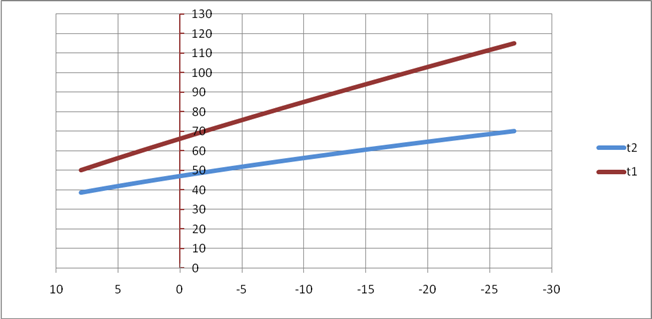

Рисунок 7 – Расчетный температурный график отпуска теплоты с котельной 115/70ºС котельной
Таблица 9 – Расчётный температурный график 115/70 ºС
tн | t1 | t2 |
8,0 | 50,1 | 38,6 |
7,0 | 52,2 | 39,7 |
6,0 | 54,2 | 40,8 |
5,0 | 56,3 | 41,9 |
4,0 | 58,3 | 43,0 |
3,0 | 60,3 | 44,0 |
2,0 | 62,3 | 45,0 |
1,0 | 64,2 | 46,0 |
0,0 | 66,2 | 47,0 |
-1,0 | 68,1 | 48,0 |
-2,0 | 70,0 | 49,0 |
-3,0 | 71,9 | 49,9 |
-4,0 | 73,8 | 50,9 |
-5,0 | 75,7 | 51,8 |
-6,0 | 77,6 | 52,7 |
-7,0 | 79,5 | 53,6 |
-8,0 | 81,3 | 54,5 |
-9,0 | 83,2 | 55,4 |
-10,0 | 85,0 | 56,3 |
-11,0 | 86,8 | 57,1 |
-12,0 | 88,6 | 58,0 |
-13,0 | 90,4 | 58,8 |
-14,0 | 92,2 | 59,7 |
-15,0 | 94,0 | 60,5 |
-16,0 | 95,8 | 61,3 |
-17,0 | 97,6 | 62,2 |
-18,0 | 99,4 | 63,0 |
-19,0 | 101,1 | 63,8 |
-20,0 | 102,9 | 64,6 |
-21,0 | 104,6 | 65,4 |
-22,0 | 106,4 | 66,2 |
-23,0 | 108,1 | 66,9 |
-24,0 | 109,8 | 67,7 |
-25,0 | 111,6 | 68,5 |
-26,0 | 113,3 | 69,2 |
-27,0 | 115,0 | 70,0 |
1.2.3. Прочие источники тепловой энергии
|
