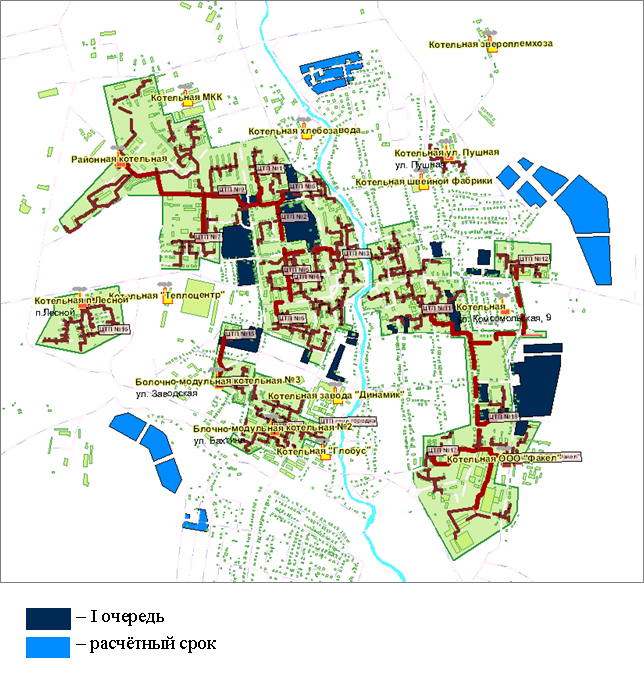

Рисунок 26 – Площадки нового строительства в г. Гагарин

Участие в программе переселения граждан из аварийного и ветхого жилья до 2013 года предусматривает снос существующего ветхого и аварийного жилья, позволит размещать на освободившихся и реконструируемых территориях новые социальнозначимые объекты, новые жилые дома, изменить и сделать привлекательнее облик города.

Строительство новых энергоэффективных жилых домов или домов с элементами энергоэффективности позволит рационально использовать коммунальные энергоресурсы, не допуская значительного роста тарифов на услуги организаций коммунального комплекса.

В соответствии с утвержденным генеральным планом, положением о территориальном планировании и Правилами землепользования и застройки города сформированы земельные участки в целях реализации проектов комплексного освоения территории для нового жилищного строительства:

1. Микрорайон «Юбилейный» площадью 29734 кв. м.(договор аренды земельного участка с 2009года с )

2. Микрорайон «Восток» площадью 3500кв. м.(договор аренды земельного участка для 1-го дома с 2009года с )

3. Площадь «Колхозная» 10500 кв. м (договор аренды земельного участка для коттеджной застройки с 2009года с )

4. Микрорайон «Южный»(с южной стороны к ул. Железнодорожная)

5. Участок, прилегающий к ул. Красноармейская

6. Участки межуличной застройки, ограниченные улицами: Советская набережная, переулок Советский, улицы Красноармейская, Пролетарская

7. Участок, прилегающий с северной стороны к объездной дороге, переулок Студенческий - улица Новая.

8. Ул. Станкевича, ул. Румянцева, ул. Воинов-интернационалистов.

При выполнении расчетов прироста потребления тепловой энергии использованы укрупненные удельные показатели расходов тепловой энергии на отопление, вентиляции и ГВС, определенные в соответствии с требованиями нормативных и законодательных актов федерального уровня (постановление Правительства РФ от 01.01.2001 N 306 и СНиП "Тепловая защита зданий"). Результаты расчёта приведены в Таблица 42 и на Рисунок 27.

Таблица 42– Прогноз приростов потребления тепловой энергии (мощности) по горячей воде, Гкал/ч, вновь вводимых площадей в г. Гагрин

Прогноз приростов потребления тепловой энергии на 2016г составляет ориентировочно 20,0 Гкал/ч за счёт ввода новых площадей, на расчётный срок – 31,5 Гкал/ч.

Площадки нового строительства, запланированного в I очередь, попадают в зоны действия районной котельной и котельной .

Районная котельная по тепловой мощности является дефицитной, котельные №2 и №3 загружены на 100%, поэтому для нормального теплоснабжения существующих и перспективных потребителей необходимо:

·  построить новую блочно-модульную котельную для покрытия тепловой нагрузки от ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6;

·  освободившуюся тепловую мощность районной котельной использовать для присоединения предполагаемых перспективных нагрузок расположенных справа от ул. Мелиоративная, а также, на теплоснабжение жилых домов по ул. Молодежная, запитанных в настоящее время от котельной МКК (с октября 2013г дома №№ 2;4;6;8;10 по ул. Молодежная будут отапливаться от Районной котельной Qmax = 0.73 Гкал/час).

Данные мероприятия позволят обеспечить качественное теплоснабжение существующих и перспективных потребителей при минимуме капитальных и эксплуатационных затрат.

Подключение новых потребителей, находящихся в зоне действия котельной , целесообразно проводить к новым блочно-модульным котельным.

Площадки нового строительства, запланированного на расчётный срок, находятся в стороне от зон действия существующих котельных, поэтому для теплоснабжения вновь вводимых строительных фондов необходимо строительство блочно-модульных котельных – по одной на каждый микрорайон.

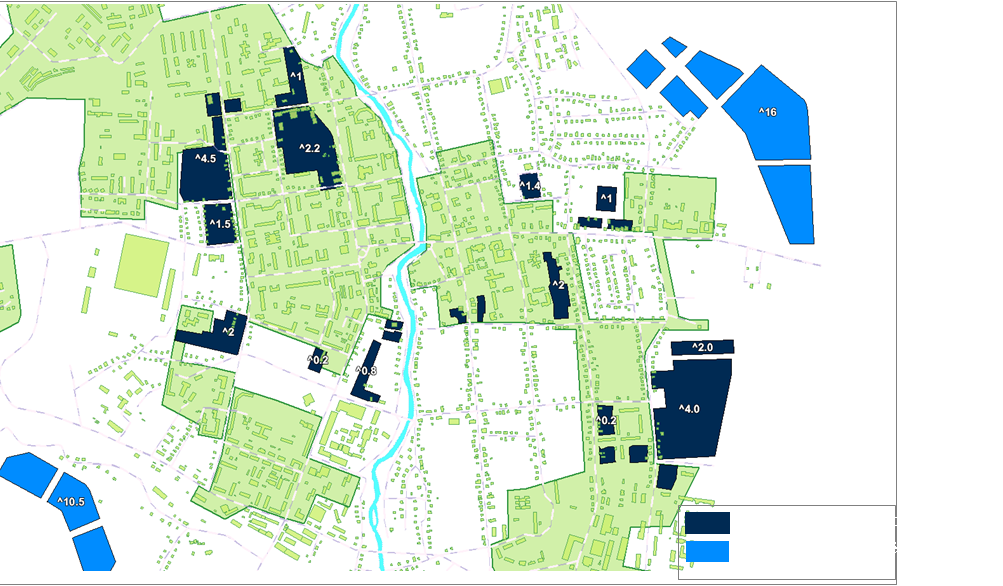

Рисунок 27 – Прогноз приростов потребления тепловой энергии (мощности) по горячей воде, Гкал/ч, вновь вводимых площадей г. Гагарин

3.  Электронная модель системы теплоснабжения городского поселения Гагарин

Электронная модель системы теплоснабжения города Гагарин разработана в программном комплексе Zulu.

Программный комплекс ZULU позволяет проводить выполнение инженерных расчетов и рассчитать тепловую сеть, состоящую из тысяч объектов и произвести перерасчет при изменении состояния сети. Возможность проведения инженерных расчетов позволяет существенно снизить трудозатраты на наладку, мониторинг текущего состояния и проектирования новых участков сети при значительном сокращении временных ресурсов, в том числе:

•  Возможность изобразить тепловую сеть на плане города (создать математическую модель тепловой сети)

•  Выполнить паспортизацию объектов сети и создать информационно справочную систему

•  Решать коммутационные и инженерные задачи;

•  Оптимизировать режим работы системы централизованного теплоснабжения

•  Достигнуть существенного сокращения топливно-энергетических ресурсов

•  Улучшить качество подготовки эксплуатационного персонала;

•  Повысить производительность труда сотрудников предприятия;

•  Выполнить интеграцию с АСУ ТП

•  Выполнить интеграцию с программным обеспечением по расчету отдельных элементов системы теплоснабжения (котельных) и программным обеспечением по расчету с потребителями тепловой энергии.

Решение коммутационных задач

В процессе моделирования или создания аварийной ситуации, система позволяет:

·  определить местонахождение и тип запорной арматуры, которую необходимо перекрыть для локализации;

·  определить, какие потребители при этом будут отключены, количество попавших под аварийное отключение социально значимых объектов, жилых домов и т. д.;

·  определить расчетное время для устранения аварии.

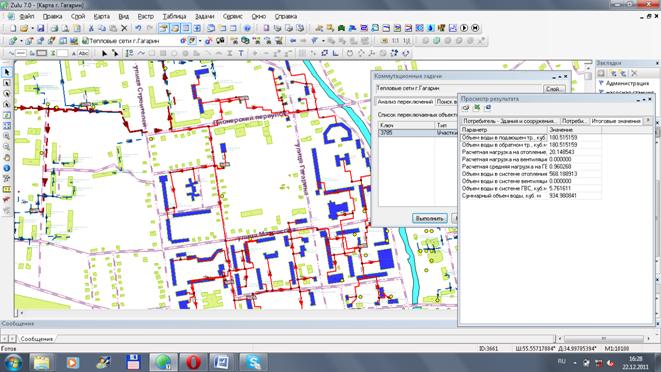

Рисунок 28 – Коммутационные задачи. Поиск объектов, попадающих под отключение

Проведение инженерных расчетов

ZULU Server 7.0 позволяют проводить инженерные расчеты и моделировать физические процессы в сети, правильно рассчитать давление, температуру и ряд других физических параметров инженерных сетей.

Для различных тепловых сетей инженерные расчеты могут быть следующими:

·  наладочный расчет, позволяющий рассчитать диаметры дросселирующих устройств,

·  поверочный расчет, позволяющий вычислять расходы, напоры и температуры на участках и в узлах сети,

·  конструкторский расчет, который позволяет рассчитывать оптимальный диаметр труб при подключении новых участков,

·  построение температурных графиков

·  теплотехнические расчеты котельных: ведение суточных ведомостей, планирование работы котельной на определенный период и т. д.

Проектирование развития сетей

Проектирование развития сетей позволяет автоматизировать выдачу технических условий на подключение новых абонентов.

Система позволяет рассчитать реакцию всей системы на ввод в эксплуатацию новых объектов, заранее спланировать увеличение диаметров, установку дополнительных котлов и насосного оборудования.

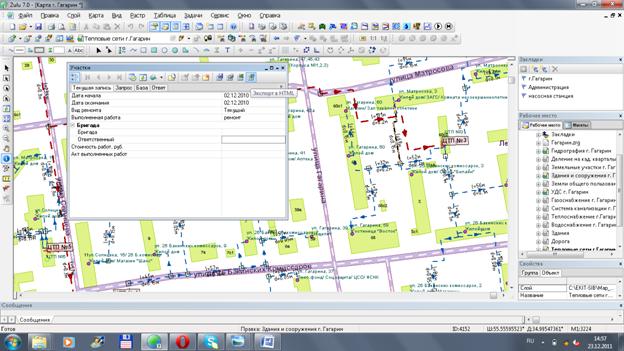

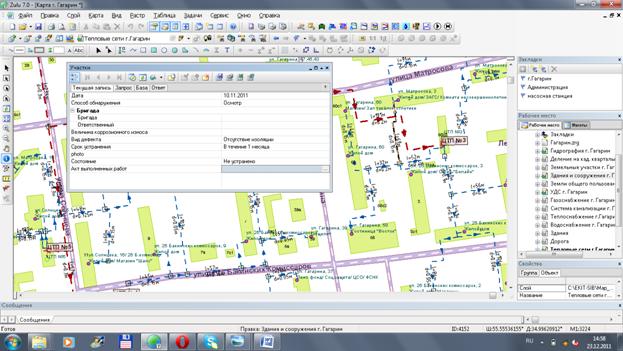

Автоматизация работы диспетчерской службы

Автоматизация работы диспетчерской службы позволяет оператору в едином информационном пространстве:

·  осуществлять в электронном виде ведение журналов по аварийным, ремонтным, профилактическим работам;

·  автоматически готовить отчеты об изменении состояния сети (например, где и какие были аварии за определенный период времени, какие устройства были перекрыты, какие и когда абоненты были отключены).

·  оптимизировать планирование и организацию проведения ремонтных и профилактических работ для увеличения срока службы технологического оборудования предприятия.

Информационный слой «Подготовка к зиме»

Информационный слой «Подготовка к зиме» предназначен для контроля выполнения мероприятий по подготовки к отопительному сезону путём формирования электронных паспортов готовности объектов к отопительному сезону, и накопления данных за предыдущие отопительные сезоны.

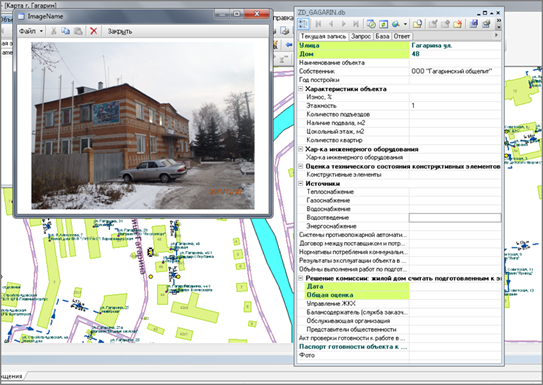

Рисунок 29 – Паспорт готовности объекта к отопительному сезону

Модуль «Подготовка к зиме» позволяет вести в электронном виде базу данные по Актам готовности к отопительному сезону для каждого объекта, готовить отчетную и статистическую информацию, контролировать ход процесса подготовки к зиме.

4.  Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки

Объекты перспективного строительства попадают в зоны действия существующих и проектируемых источников теплоснабжения (см. раздел 6-7). Отключение потребителей не предполагается, снижение тепловой нагрузки потребителей в результате проведения капитального ремонта зданий или реализации мероприятий по энергосбережению не учитывается.

Перспективные балансы тепловой мощности источников и тепловой нагрузки приведены в Таблица 43.

После проведения предлагаемых мероприятий (см. раздел 6-7) дефицита тепловой мощности не будет.

Таблица 43 – Перспективные балансы тепловой мощности источников тепловой энергии по периодам до 2028г.

5.  Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах
