1.2.3.1. Котельная ул. Пушная
Блочная котельная ТКУ–500 (БКУ-500) ул. Пушная осуществляет свою деятельность на территории г. Гагарин Смоленской области.
Основной вид деятельности – производство и передача тепловой энергии для отопления потребителей.
В котельной установлено 5 котлов, КПД котлов 87 %. Установленная мощность котельной – 500 кВт (0.430 Гкал/час).
Присоединенная нагрузка (без учёта тепловых потерь) – 0.246 Гкал/час;
Регулирование отпуска теплоты – качественное по нагрузке отопления.
Расчётный температурный график 95/70 ºС.
Основное топливо – газ.
Расход сетевой воды (факт) – 16.7 м3/ч.
Параметры давлений сетевой воды в подающем и обратном трубопроводе на выводах из котельной: 8,0 кгс/см2 в прямом трубопроводе и 2,0 кгс/см2 в обратном.
Зависимость графика температур теплоносителя от температуры наружного воздуха представлена на Рисунок 8 и в Таблица 11.
Перечень основного и вспомогательного оборудования приведен в Таблица 10.
Таблица 10 – Перечень основного и вспомогательного оборудования котельной ул. Пушная
Оборудование | Марка |
Основное оборудование | |
Котельная | ТКУ–500 |

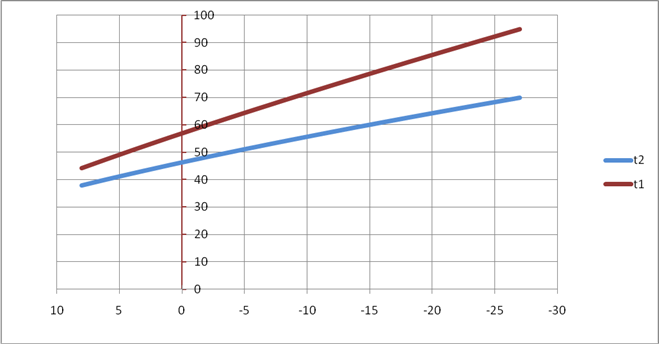

Рисунок 8 – Расчётный температурный график 95/70 ºС котельной ул. Пушная
Таблица 11 – Расчётный температурный график 95/70 ºС котельной ул. Пушная
tн | t1 | t2 |
8,0 | 44,2 | 37,8 |
7,0 | 45,8 | 38,9 |
6,0 | 47,4 | 40,0 |
5,0 | 49,1 | 41,1 |
4,0 | 50,6 | 42,1 |
3,0 | 52,2 | 43,2 |
2,0 | 53,8 | 44,2 |
1,0 | 55,3 | 45,2 |
0,0 | 56,9 | 46,2 |
-1,0 | 58,4 | 47,2 |
-2,0 | 59,9 | 48,2 |
-3,0 | 61,4 | 49,2 |
-4,0 | 62,9 | 50,1 |
-5,0 | 64,4 | 51,1 |
-6,0 | 65,8 | 52,0 |
-7,0 | 67,3 | 52,9 |
-8,0 | 68,7 | 53,9 |
-9,0 | 70,2 | 54,8 |
-10,0 | 71,6 | 55,7 |
-11,0 | 73,0 | 56,6 |
-12,0 | 74,5 | 57,4 |
-13,0 | 75,9 | 58,3 |
-14,0 | 77,3 | 59,2 |
-15,0 | 78,7 | 60,1 |
-16,0 | 80,1 | 60,9 |
-17,0 | 81,5 | 61,8 |
-18,0 | 82,8 | 62,6 |
-19,0 | 84,2 | 63,5 |
-20,0 | 85,6 | 64,3 |
-21,0 | 86,9 | 65,1 |
-22,0 | 88,3 | 66,0 |
-23,0 | 89,6 | 66,8 |
-24,0 | 91,0 | 67,6 |
-25,0 | 92,3 | 68,4 |
-26,0 | 93,7 | 69,2 |
-27,0 | 95,0 | 70,0 |
Таблица 12 – Сводная информация по источникам тепловой энергии г. Гагарин
№ | Районная котельная | БМК № 2 (ул. Бахтина) | БМК № 3 (ул. Заводская) | Котельная № 5 (п. Лесной) | |
1 | Балансодержатель котельной | ВФ | |||
2 | Год ввода в эксплуатацию котельной | 1978 | 2006 | 2006 | 2010 |
3 | Год ввода в эксплуатацию котлов | 2006 | 2006 | 2010 | |
4 | Тип котлов | ДКВРВ - водогрейный | КВ-3/95 - водогрейный | КВ-3/95 - водогрейный | КВ-1,25М - водогрейный |
ДКВР-10/13 – паровой | |||||
5 | Количество котлов | ДКВРВ № 2; № 3; № 4 – 3 шт. | КВ-3/95 №1; № 2; № 3; № 4 – 4 шт. | КВ-3/95 №1; № 2; № 3; № 4 – 4 шт. | КВ - 1,25 М №1; № 2 – 2 шт. |
ДКВР-10/13 № 1 – 1 шт. | |||||
Паспортный КПД котлов, % | 92 | ||||
Фактический КПД котлов, % | 92 | ||||
6 | Количество котлов в резерве | Нет | Нет | Нет | Нет |
7 | Вид топлива | Газ | Газ | Газ | |
Основное | Газ | ||||
Теплотворная способность, ккал/м3 | 8027 | 8027 | 8027 | 8027 | |
Резервное | Мазут | ||||
Теплотворная способность, Дж/кг | 39900 | ||||
8 | Установленная мощность котельной, Гкал/ч | 42,4 | 10,34 | 5,17 | 2,15 |
9 | Нагрузка котельной (подключённая – всего), Гкал/ч | 36,571 | 7,77 | 3,12 | 1,49 |
10 | Нагрузка котельной (подключённая – отопления), Гкал/ч | 32,596 | 7 | 2,68 | 1,49 |
11 | Нагрузка котельной (подключённая – ГВС), Гкал/ч | 3,975 | 0,77 | 0,44 | 0 |
12 | Собственные нужды, % от отпуска тепла (2012г). | 4,2 | 2 | 2 |
Котлы, установленные на районной котельной, отработали парковый ресурс.
|
