6. Решения и обоснования по строительству, реконструкции и техническому перевооружению источников тепловой энгергии
6.1. Предложения по реконструкции и техническому перевооружению источников
6.1.1. Районная котельная
Площадки нового строительства, запланированного в I очередь, попадают в зону действия районной котельной.
Районная котельная по тепловой мощности является дефицитной, поэтому для качественного теплоснабжения существующих и перспективных потребителей необходимо:
· построить новую блочно-модульную котельную БМК-6 для покрытия тепловой нагрузки от ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6;
· освободившуюся тепловую мощность районной котельной использовать для присоединения предполагаемых перспективных нагрузок расположенных справа от ул. Мелиоративная, а также, на теплоснабжение жилых домов по ул. Молодежная, запитанных в настоящее время от котельной МКК (с октября 2013г дома №№ 2;4;6;8;10 по ул. Молодежная будут отапливаться от Районной котельной Qmax = 0.73 Гкал/час); подключенная нагрузка районной котельной составит 25,7 Гкал/ч;
· частично реконструкцировать тепловую сеть районной котельной и пяти ЦТП с заменой морально и физически устаревшего оборудования.
Данные мероприятия позволят сократить эксплуатационные затраты, связанные с высокими тепловыми потерями, повысить качество и надежность теплоснабжения.
6.1.2. Котельная № 2, № 3 и № 5
Необходимо предусмотреть возможность работы котельных от резервного вида топлива при аварийных ситуациях на газопроводе. В настоящее время возможности работы на любом другом виде топлива, кроме природного газа, не предусмотрено проектом. В качестве резервного и аварийного топлива предлагается использовать дизельное топливо.
Также необходима замена части тепловых сетей на новые, в ППУ изоляции, что позволит избежать влияния грунтовых вод на тепловые потери в сетях, исключит возможность возникновения утечек в зимний период, повысит надежность и энергоэффективности системы теплоснабжения от котельной в целом.
Таблица 45 – Предложения по реконструкции и техническому перевооружению источников
Этап | Наименование источника | Адрес | Предложение | Перспективная тепловая нагрузка, Гкал/ч | Установленная тепловая мощность, Гкал/ч |
До реконструкции | После реконструкции | ||||
Блочно-модульная котельная №2 | ул. Бахтина | · Организация резервного топливного хозяйства | 7,77 | 10,34 | 10,34 |
Болочно-модульная котельная №3 | ул. Заводская | 3,12 | 5,17 | 5,17 | |
Болочно-модульная котельная №5 | п. Лесной | 1,49 | 2,15 | 2,15 |
6.2. Предложения по строительству источников тепловой энергии
6.2.1. Новая блочно-модульная котельная №6
Предлагаемая новая БМК-6 мощностью 25 Гкал/ч предусмотрена для покрытия тепловой нагрузки от ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6 и частично нагрузки перспективного строительства.
6.2.2. Новые блочно-модульные котельные № 7, № 8, №9 и № 10
Площадки нового строительства, запланированного в I очередь, попадают в зону действия котельной .
Котельная является источником тепла несоразмерно удаленным от основных потребителей тепловой энергии, что, в совокупности с неудовлетворительным состоянием тепловых сетей, приводит к большим тепловым потерям (более 15% от нормативных), сложностям в обслуживании сетей и использовании мощного насосного оборудования на источнике тепловой энергии.
Предлагается поэтапное строительство четырех блочно-модульных котельных: БМК № 7, № 8, № 9 и № 10 (Рисунок 30), работающих без постоянного присутствия обслуживающего персонала, имеющих дистанционную передачу параметров и сигналов об аварийных отключениях и, установленных в непосредственной близости к потребителям тепловой энергии (около ЦТП) позволит с учетом затрат на транспортирование теплоносителя повысить энергоэффективность производимой тепловой энергии, снизить стоимость 1Гкал тепловой энергии, сократить потребление энергоресурсов, увеличить надежность работы систем теплоснабжения в целом.
При этом потребителей по , 89, 91, 93 и 102 предлагается перевести на индивидуальное отопление.
Подключение новых потребителей, находящихся в зоне действия котельной , целесообразно проводить к новым блочно-модульным котельным.
6.2.3. Новые блочно-модульные котельные № 11, № 12 и № 13
Площадки нового строительства, запланированного на расчётный срок, находятся в стороне от зон действия существующих котельных, поэтому для теплоснабжения вновь вводимых строительных фондов необходимо строительство блочно-модульных котельных – по одной на каждый микрорайон (см. Рисунок 30).

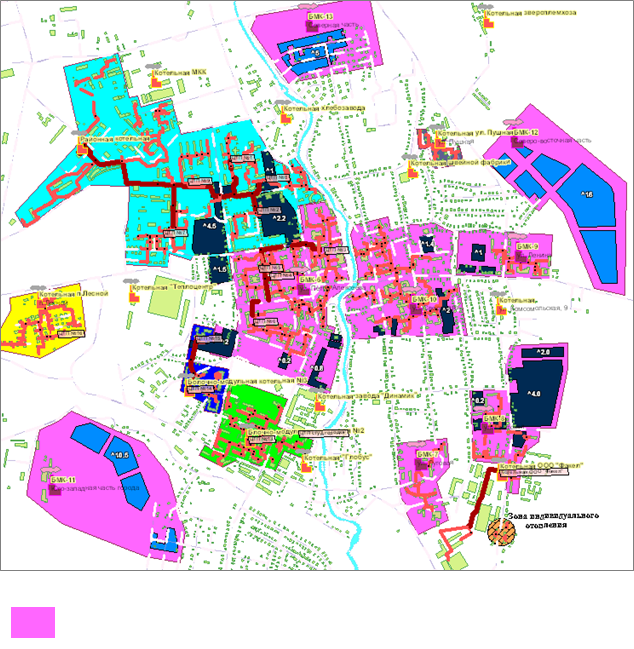

Рисунок 30 – Зоны действия существующих и перспективных источников тепловой энергии
Таблица 46 – Предложения по строительству источников тепловой энергии
Этап | Наименование источника | Адрес | Перспективная тепловая нагрузка, Гкал/ч | Установленная тепловая мощность, Гкал/ч |
I очередь | БМК-6 | ул. Петра Алексеева | 20,08 | 25 |
БМК-7 | ул. Луговая | 2,05 | 3 | |
БМК-8 | ул. Гжатская | 8,2 | 12 | |
БМК-9 | ул. Ленина | 4,5 | 8 | |
БМК-10 | ул. Свердлова | 10,1 | 13 | |
61 | ||||
Расчётный срок | БМК-11 | Юго-западная часть города | 10,5 | 13 |
БМК-12 | Северо-восточная часть | 16 | 20 | |
БМК-13 | Северная часть | 5 | 8 | |
41 |
7. Решения по новому строительству и реконструкции тепловых сетей и сооружений на них
7.1. Районная котельная
Фактические тепловые потери в сетях районной котельной составляют около 20% от отпускаемого количества тепла. Тепловые сети находятся в неудовлетворительном состоянии (ПРИЛОЖЕНИЕ «Тепловизионное обследование тепловых сетей Районной котельной»). Необходима замена магистральных тепловых сетей и частично распределительных. Подключение новых потребителей предполагает строительство новых тепловых стей и реконструкцию существующих с увеличением пропускной способности. Оборудование ЦТП морально и физически устарело, необходима замена оборудования пяти ЦТП с учётом увеличения нагрузки за счёт подключения новых потребителей.
7.2. Котельная № 2, № 3 и № 5
Необходима замена части тепловых сетей на новые, в ППУ изоляции, что позволит избежать влияния грунтовых вод на тепловые потери в сетях, исключит возможность возникновения утечек в зимний период, повысит надежность и энергоэффективности системы теплоснабжения от котельной в целом.
7.3. Котельная №6
Предполагается, что новая БМК-6 будет установлена по ул. Петра Алексеева. Необходимо строительство тепловых сетей до ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6.
7.4. Новые блочно-модульные котельные № 7, № 8, № 9 и № 10
Предполагается, что новые блочно-модульные котельные будут установлены в районе четырёх ЦТП , с поэтапным отключением потребителей от . Необходим демонтаж магистральных тепловых сетей котельной и частичная реконструкция распределительных сетей с увеличением пропускной способности (Рисунок 31 – Рисунок 34).

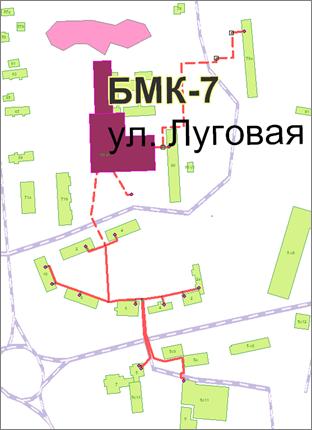

Рисунок 31 – Тепловые сети БМК-7

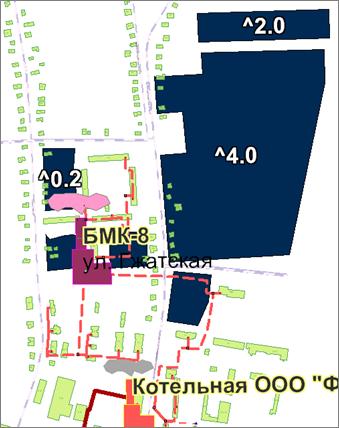

Рисунок 32 – Тепловые сети БМК-8

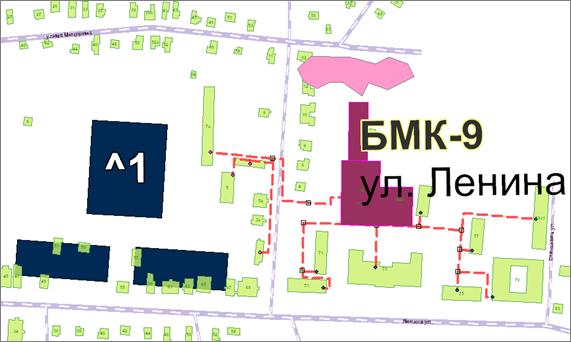

Рисунок 33 – Тепловые сети БМК-9

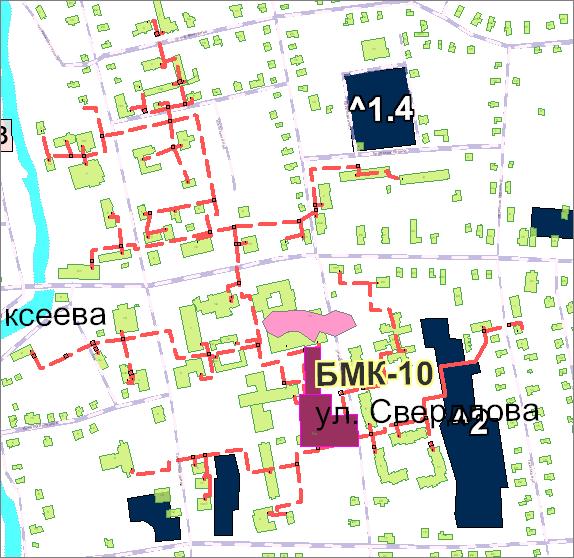

Рисунок 34 – Тепловые сети БМК-10
7.4.1. Котельная ул. Пушная
Котельная ул. Пушная работает неэффективно, теплоснабжение концевых потребитеплей неудовлетворительное, а тепловые потери в сети превышают нормативные в 8,5 раз нормативные.
7.4.1.1. Теплогидравлический расчёт тепловой сети
Схема тепловой сети котельной ул. Пушная приведена на Рисунок 35.

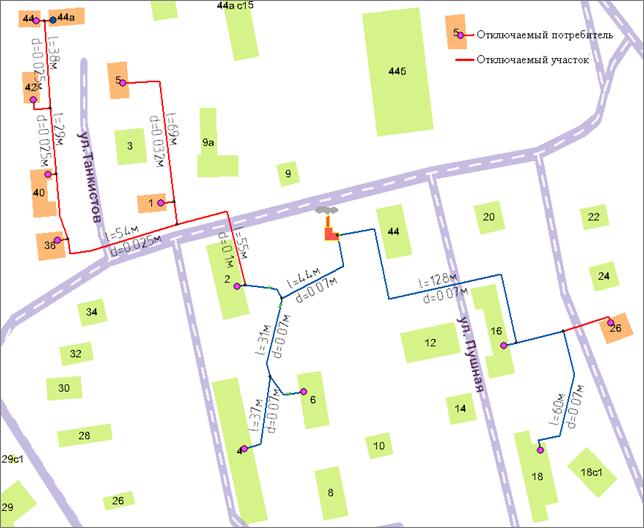

Рисунок 35 – Схема тепловой сети котельной ул. Пушная
Таблица 47 – Результаты теплогидравлического расчёта до и после частичной децентализации
Параметр | До | После |
Расчетная температура в подающем трубопроводе,°С | 95 | |
Расчетная температура наружного воздуха,°С | -27 | |
Расчетный pасполаг. напоp на выходе из источника, м | 6 | |
Установленная тепловая мощность, Гкал | 6 | |
Давление в обратном тр-де, м | 20 | |
Расчётная нагрузка на отопление, Гкал/ч | 0.246 | 0.207 |
Температура наружного воздуха, средняя за отопительный период, °С | 2 | |
Текущая нагрузка на отопление, Гкал/ч | 0.084 | 0.076 |
Суммарная тепловая нагрузка, Гкал/ч | 0.148 | 0.091 |
Температура на выходе из источника,°C | 50.6 | |
Текущая температура воды в обратном тр-де,°С | 41.8 | 44.7 |
Расход сетевой воды на СО, т/ч | 16.7 | 15.4 |
Суммарный расход сетевой воды в под. тр., т/ч | 16.7 | 15.4 |
Тепловые потери в тепловых сетях, Гкал/ч | 0.063 | 0.014 |
Статический напор, м | 5 | |
Годовой отпуск тепловой энергии, Гкал | 770.8 | 473.9 |
Годовые тепловые потери в сети, Гкал (%) | 32 | 7 |
Таблица 48 – Потребители
Адрес узла ввода | Расчетная нагрузка на отопление, Гкал/ч | Расчетная темп. внутреннего воздуха для СО,°C | Расчетный располагаемый напор в СО, м | Путь, пройденный от источника, м |
ул. Пушная, 16 | 0.0273 | 18 | 1 | 138.2 |
ул. Пушная, 18 | 0.0444 | 18 | 1 | 214.5 |
ул. Пушная, 2 | 0.0444 | 18 | 1 | 69.7 |
ул. Пушная, 4 | 0.0823 | 18 | 1 | 119.9 |
ул. Пушная, 6 | 0.0089 | 18 | 1 | 101.7 |
0.2073 | ||||
Отключаемые потребители* | ||||
ул. Пушная, 1 | 0.008 | 18 | 1.5 | 137.7 |
ул. Пушная, 5 | 0.0048 | 18 | 1.5 | 201 |
ул. Пушная, 26 | 0.011 | 18 | 1.5 | 177.7 |
ул. Танкистов, 38 | 0.0061 | 18 | 1.5 | 181.5 |
ул. Танкистов, 40 | 0.0019 | 18 | 1.5 | 209.6 |
ул. Танкистов, 44 | 0.0039 | 18 | 1.5 | 276.8 |
ул. | 0.0033 | 18 | 1.5 | 246.2 |
0.039 | ||||
0.2463 |
* Годовое потребление тепловой энергии отключаемыми потребителями (0.014 Гкал/ч при температуре наружного воздуха 2°С) – 72.9 Гкал
|
