Котельная № 2 (ул. Бахтина) предназначена для качественного отпуска тепловой энергии потребителям в виде отопления и горячего водоснабжения потребителей.
По надёжности отпуска тепла котельная относится ко 2-й категории.
На котельной установлено четыре водогрейных котла типа КВ-3/95.
По состоянию 2013г. установленная мощность котельной – 10,34 Гкал/ч; подключенная нагрузка – 7,77 Гкал/ч.
Основное топливо – природный газ, резервное мазут.
Регулирование отпуска теплоты – качественное по нагрузке отопления. Температурный график отпуска теплоты с котельной 95/70ºС.
Зависимость графика температур теплоносителя от температуры наружного воздуха представлена на Рисунок 4 и в Таблица 4.
Расход сетевой воды (факт) – 300 м3/ч.
Расход на подпитку 1,2 м3/ч.
Перечень основного и вспомогательного оборудования приведен в Таблица 3.
Таблица 3 – Основное и вспомогательное оборудование котельной № 2
Оборудование | Марка |
Основное оборудование | |
Котел № 1 | КВ-3/95 |
Котел № 2 | КВ-3/95 |
Котел № 3 | КВ-3/95 |
Котел № 4 | КВ-3/95 |
Вспомогательное оборудование | |
Подпиточный № 1 | Wilo Economy MHI-204 |
Подпиточный № 2 | Wilo Economy MHI-204 |
Циркуляционный № 1 | Wilo Ipl 150/115 |
Циркуляционный № 2 | Wilo Ipl 150/115 |
Сетевой № 1 | Wilo Il 100/170-30/2 |
Сетевой № 2 | Wilo Il 100/170-30/2 |
Сетевой № 3 | Wilo Il 100/165-22/2 |
Котлового контура № 1 | Wilo Il 80/120-4/2 |
Котлового контура № 2 | Wilo Il 80/120-4/2 |
Котлового контура № 3 | Wilo Il 80/120-4/2 |
Котлового контура № 4 | Wilo Il 80/120-4/2 |

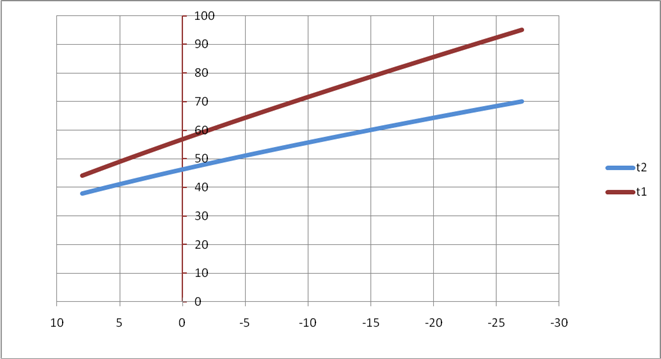

Рисунок 4– Расчётный температурный график 95/70ºС котельной №2
Таблица 4 – Расчётный температурный график 95/70ºС
tн | t1 | t2 |
8,0 | 44,2 | 37,8 |
7,0 | 45,8 | 38,9 |
6,0 | 47,4 | 40,0 |
5,0 | 49,1 | 41,1 |
4,0 | 50,6 | 42,1 |
3,0 | 52,2 | 43,2 |
2,0 | 53,8 | 44,2 |
1,0 | 55,3 | 45,2 |
0,0 | 56,9 | 46,2 |
-1,0 | 58,4 | 47,2 |
-2,0 | 59,9 | 48,2 |
-3,0 | 61,4 | 49,2 |
-4,0 | 62,9 | 50,1 |
-5,0 | 64,4 | 51,1 |
-6,0 | 65,8 | 52,0 |
-7,0 | 67,3 | 52,9 |
-8,0 | 68,7 | 53,9 |
-9,0 | 70,2 | 54,8 |
-10,0 | 71,6 | 55,7 |
-11,0 | 73,0 | 56,6 |
-12,0 | 74,5 | 57,4 |
-13,0 | 75,9 | 58,3 |
-14,0 | 77,3 | 59,2 |
-15,0 | 78,7 | 60,1 |
-16,0 | 80,1 | 60,9 |
-17,0 | 81,5 | 61,8 |
-18,0 | 82,8 | 62,6 |
-19,0 | 84,2 | 63,5 |
-20,0 | 85,6 | 64,3 |
-21,0 | 86,9 | 65,1 |
-22,0 | 88,3 | 66,0 |
-23,0 | 89,6 | 66,8 |
-24,0 | 91,0 | 67,6 |
-25,0 | 92,3 | 68,4 |
-26,0 | 93,7 | 69,2 |
-27,0 | 95,0 | 70,0 |
1.2.1.3. Котельная № 3 (ул. Заводская)
Котельная № 3 (ул. Заводская) предназначена для качественного отпуска тепловой энергии потребителям в виде отопления и горячего водоснабжения потребителей.
По надёжности отпуска тепла котельная относится ко 2-й категории.
На котельной установлено два водогрейных котла типа КВ-3/95.
По состоянию 2013 г. установленная мощность котельной – 5,17 Гкал/ч; подключенная нагрузка – 3,12 Гкал/ч.
Основное топливо – природный газ, резервное мазут.
Регулирование отпуска теплоты – качественное по нагрузке отопления. Температурный график отпуска теплоты с котельной 95/70 ºС.
Зависимость графика температур теплоносителя от температуры наружного воздуха представлена на Рисунок 5.
Расход сетевой воды (факт) – 180 м3/ч.
Расход на подпитку 1,2 м3/ч.
Перечень основного и вспомогательного оборудования приведен в Таблица 5
Таблица 5 – Основное и вспомогательное оборудование котельной № 3
Оборудование | Марка |
Основное оборудование | |
Котел № 1 | КВ-3/95 |
Котел № 2 | КВ-3/95 |
Вспомогательное оборудование | |
Сетевой № 1 | Wilo Il 100/165 |
Сетевой № 2 | Wilo Il 100/165 |
Подпиточный № 1 | Wilo Economy MHI-204 |
Подпиточный № 2 | Wilo Economy MHI-204 |
Котлового контура № 1 | Wilo Il 80/120-4/2 |
Котлового контура № 2 | Wilo Il 80/120-4/2 |
Рисунок 5 – Расчётный температурный график 95/70 ºС котельной № 3
Таблица 6 – Расчётный температурный график 95/70 ºС
tн | t1 | t2 |
8,0 | 44,2 | 37,8 |
7,0 | 45,8 | 38,9 |
6,0 | 47,4 | 40,0 |
5,0 | 49,1 | 41,1 |
4,0 | 50,6 | 42,1 |
3,0 | 52,2 | 43,2 |
2,0 | 53,8 | 44,2 |
1,0 | 55,3 | 45,2 |
0,0 | 56,9 | 46,2 |
-1,0 | 58,4 | 47,2 |
-2,0 | 59,9 | 48,2 |
-3,0 | 61,4 | 49,2 |
-4,0 | 62,9 | 50,1 |
-5,0 | 64,4 | 51,1 |
-6,0 | 65,8 | 52,0 |
-7,0 | 67,3 | 52,9 |
-8,0 | 68,7 | 53,9 |
-9,0 | 70,2 | 54,8 |
-10,0 | 71,6 | 55,7 |
-11,0 | 73,0 | 56,6 |
-12,0 | 74,5 | 57,4 |
-13,0 | 75,9 | 58,3 |
-14,0 | 77,3 | 59,2 |
-15,0 | 78,7 | 60,1 |
-16,0 | 80,1 | 60,9 |
-17,0 | 81,5 | 61,8 |
-18,0 | 82,8 | 62,6 |
-19,0 | 84,2 | 63,5 |
-20,0 | 85,6 | 64,3 |
-21,0 | 86,9 | 65,1 |
-22,0 | 88,3 | 66,0 |
-23,0 | 89,6 | 66,8 |
-24,0 | 91,0 | 67,6 |
-25,0 | 92,3 | 68,4 |
-26,0 | 93,7 | 69,2 |
-27,0 | 95,0 | 70,0 |
1.2.1.4. Котельная № 5 п. Лесной
|
