Приложение Е

(рекомендуемое)

Требования к параметрам зрительных залов

Е.1 Параметры зрительного зала и киноэкрана при традиционной кинодемонстрации

Места для зрителей в зрительных залах при традиционной кинодемонстрации рекомендуется предусматривать в пределах зоны, изображенной на рисунке Е.1, где:

- длина зрительного зала по его оси от экрана до спинки последнего ряда;

- расстояние по оси зрительного зала от киноэкрана до спинки первого ряда;

.

Размеры киноэкрана показаны на рисунке Е.1, где:

- ширина рабочего поля киноэкрана (криволинейного по хорде);

- высота рабочего поля экрана.

Соотношения и принимаются:

: 1:2,2;

_______________

Индексы при параметрах , и обозначают экраны: - широкоформатный, - широкий, - кашетированный, - обычный.

: 1:2,35;

: 1:1,66;

: 1:1,37.

Ширину экрана в зависимости от длины зрительного зала рекомендуется принимать:

;

_______________

Данные в скобках - для кинотеатров сезонного действия, клубов и театров.

;

;

.

Расстояние от экрана до спинки первого ряда в зависимости от ширины экрана рекомендуется принимать:

;

;

.

Радиус кривизны киноэкрана принимается не менее .

Параметры зрительного зала при установке кинопроекционного оборудования показаны на рисунке Е.1, где:

- проекционное расстояние - не менее 0,85;

_______________

При использовании отечественного кинопроекционного оборудования - не более 34,5 м.

- угол отклонения оптической оси кинопроектора от нормали в центре киноэкрана:

- не более 7°;

_______________

В клубах и театрах допускается принимать не более 9°.

- не более 8°;

- не более 3°;

- расстояние от верхнего проекционного луча до ближайших поверхностей потолка - не менее 0,6 м;

- расстояние от нижнего проекционного луча до пола в зоне зрительных мест;

1,9 м;

- глубина заэкранного пространства:

_______________

При одноканальном воспроизводстве звука или при расположении громкоговорителя по сторонам экрана допускается 0,1-0,3 м.

при широком экране - 0,9 м;

при широкоформатном экране -1,5 м;

- расстояние от края экрана до стены:

при плоском экране - не менее 0,985 м;

при закругленном экране - не менее 0,1.

При построении видимости на расчетную точку наблюдения превышение луча зрения, направленного на эту точку, над уровнем глаза впереди сидящего зрителя рекомендуется принимать 0,14 м (при реконструкции возможно 0,12 м).

_______________

В кинотеатрах - нижняя кромка киноэкрана.

Высота уровня глаза сидящего зрителя над уровнем пола принимается 1,2 м.

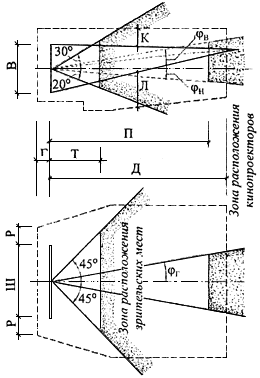

1 - Параметры зрительного зала и киноэкрана при кинодемонстрации в залах кинотеатров и универсальных залах

Е.2 Требования к параметрам многофункциональных спортивно-зрелищных залов

1


Виды спорта

Размер арены, бассейна, м

Размещение контрольной фокусной точки


Предельное удаление от фокусной точки , м

Плавание, прыжки в воду, водное поло, синхронное плавание

21x50

На поверхности воды по оси устройства для прыжков или дорожки, ближайшей к трибуне

60

Хоккей, фигурное катание

30x61

У ближайшего края арены по верху борта

70

Бокс, борьба, тяжелая атлетика

12x18

На поверхности помоста по краю, ближайшему к трибуне

60

Игровые виды спорта

18x36,

22x42

На поверхности поля по его границе, ближайшей к трибуне

60

Гимнастика спортивная и художественная

22x42

На поверхности помоста по краю, ближайшему к трибуне

60

Футбол и легкая атлетика

75x126

На высоте 0,5 м по оси ближайшей дорожки

90

Приложение Ж (рекомендуемое)

Физкультурно-спортивные залы и открытые физкультурно-спортивные сооружения общеобразовательных учреждений

1


Физкультурно-

спортивные объекты и их размеры

Состав и площади, м, при количестве классов (чел.)


Основная школа

Средняя школа


1 класс в параллели

2 класса в параллели

3 класса в параллели

1 класс в параллели

2 класса в параллели

3 класса в параллели

Более 3 классов в параллели


9 (225 чел.)

18 (450 чел.)

21 (524 чел.)

11 (275 чел.)

22 (550 чел.)

33 (825 чел.)

Более 33 классов (более 900 чел.)

Ж.1 Физкультурно-спортивные залы и помещения

Спортивный зал 48,0x30,0 м

(8 м)

-

-

-

-

-

-

1440

Спортивный зал 42,0x24,0 м

(8 м)

-

-

-

-

1008

1008

-

Спортивный зал 30,0x18,0 м

(7 м)

-

540

540

540

-

-

-

Спортивный зал 24,0x12,0 м

(6 м)

288

-

-

-

-

-

-

Зал для гимнастики, подвижных игр, хореографии, фитнес-аэробики 21,0x15,0 м

(6 м)

-

315

315

-

315

315

315

Тренажерный зал 12,0x12,0 м

(4 м)

-

-

-

144

144

144

144

Зал для занятий с детьми, отнесенными по состоянию здоровья к специальной медицинской группе 12,0x12,0 м

(4 м)

144

144

144

144

144

144

144

Итого:

432

999

999

828

1611

1611

2043

Ж.2 Открытые плоскостные физкультурно-спортивные сооружения

Школьный стадион (круговая беговая дорожка не менее 250,0 м, совмещенная с прямой беговой дорожкой не менее 110,0 м, комбинированное поле для спортивных игр с двумя секторами для прыжков)

4200

4200

4200

4200

4200

5260

5260

Площадка для спортивных игр (48,0x36,0 м)

-

-

1728

1728

1728

1728

1728

Площадка для спортивных игр (42,0x24,0 м)

1008

1008

-

-

-

-

-

Теннисный корт (36,0х18,0 м)

-

-

-

-

648

648

648

Площадка для подвижных игр и общеразвивающих упражнений

200

200

400

200

400

600

600

Итого:

5408

5408

6328

6128

6976

8236

8236

Примечания

1 Устройство физкультурно-спортивных залов и состав вспомогательных помещений при них определяют по [20, части 1 и 2], санитарно-гигиенические требования к ним даны в СанПиН 2.4.2.2821 и СанПиН 2.1.2.1188.

2 Устройство бассейнов и условия их эксплуатации определяют в соответствии с заданием на проектирование и требованиями соответствующих санитарно-эпидемиологических правил и нормативов к устройству плавательных бассейнов и качеству воды, состав вспомогательных помещений при них определяют по [21].
