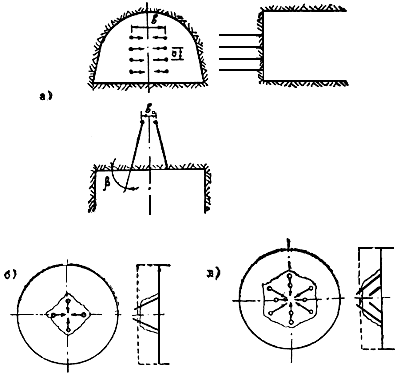

Рис.2.5. Схема выполнения вертикального клинового и пирамидального врубов:

а - вертикальный клиновый вруб; б - пирамидальный одинарный вруб; в - пирамидальный двойной вруб

Рациональные параметры врубов клинового типа при использовании патронов аммонита N 6ЖВ диаметром 32 мм приведены в табл.2.12.

Таблица 2.12

При использовании иных патронов (по диаметру или сорту ВВ) расстояние между парами шпуров, приведенное в табл.2.12, пересчитывают по формуле

 (2.23)

где  - принятый диаметр патрона, мм;  - работоспособность принятого сорта ВВ, см.

2.23. Пирамидальный вруб (см. рис.2.5) (одинарный или двойной) чаще всего применяют при проходке вертикальных выработок в породах любой крепости и трещиноватости.

Устья основных шпуров пирамидального вруба на забое выработки располагают по окружности, радиус которой  равен:

 (2.24)

где  - величина заходки, м;  - угол наклона врубовых шпуров, град;  - величина перебура врубовых шпуров (10-30 см);  - расстояние между забоями шпуров (10-20 см).

Тогда число основных шпуров вруба

 (2.25)

2.24. В пирамидальных врубах рациональное число основных шпуров  зависит от расстояния между ними, угла наклона шпура к плоскости забоя, а также от принятой глубины комплекта шпуров. Расстояние между шпурами и угол их наклона к плоскости забоя зависят от крепости породы. Оптимальное значение этих параметров в зависимости от крепости породы приведено в табл.2.13.

Таблица 2.13

В двойных пирамидальных врубах число дополнительных шпуров  принимают в 1,5-2 раза меньшим основных. На практике наибольшее применение находят пирамидальные врубы с числом шпуров 4...8 и двойные с общим числом шпуров 8...12.

2.25. Вертикальный боковой вруб (рис.2.6) располагается с одной стороны выработки со стороны явно выраженных контактов различных пород (плоскостей геологических нарушений) или при наличии вертикальных трещин, направленных в одну сторону выработки.

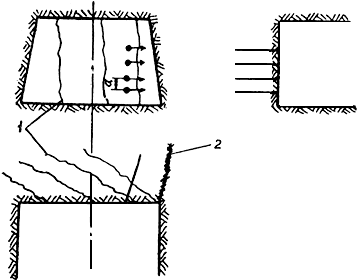

Рис. 2.6. Вертикальный боковой вруб:

1 - преимущественная вертикальная система трещин; 2 - геологическое нарушение 0,6 м

Врубовые шпуры бурятся под углом 50°...70° к плоскости забоя в количестве 4...6 шт., но могут буриться и на полную высоту выработки.

2.26. Горизонтальный клиновый вруб, располагаемый по центру забоя, применяется при разработке пород с ярко выраженным горизонтальным напластованием. Врубовые шпуры бурятся под углом 50°...75° к плоскости забоя, формируя горизонтальный клин. Количество шпуров 2...10 и более. Расстояние между шпурами рекомендуется назначать в соответствии с рис.2.7.

.

Рис.2.7. Горизонтальный клиновой вруб:

1 - горизонтальные трещины (основная система); 2 - врубовые шпуры; 0,6 м; 1,0 м; 0,2 м

2.27. Горизонтальный верхний клиновидный вруб (рис.2.8) применяется в трещиноватых породах с нисходящими системами трещин, преимущественно в выработках с трапецеидальной формой сечения.

Рис.2.8. Горизонтальный верхний клиновидный вруб:

1 -  преимущественная система трещин; 2 - врубовые шпуры

 Верхняя часть шпуров этого вруба является одновременно оконтуривающей и направлена под углом 80°...85° к плоскости забоя.

Нижняя часть шпуров вруба направлена под углом 60°...75° к плоскости забоя. Расстояния между шпурами назначаются в соответствии с рис.2.7.

2.28. Горизонтальный нижний клиновидный вруб (рис.2.9) применяется в трещиноватых породах при системе трещин, падающей на забой. Нижняя часть врубов шпуров является одновременно и оконтуривающей, поэтому угол наклона шпуров и расстояние между ними назначаются аналогично п.2.27.

Рис.2.9. Горизонтальный нижний клиновидный вруб:

1 - преимущественная система трещин; 2 - врубовые шпуры

2.29. Щелевой вруб (рис.2.10) применяется в породах средней крепости, содержащих прослойки более слабых пород.

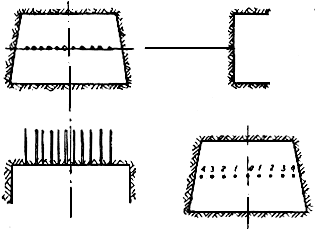

Рис.2.10. Щелевой (горизонтальный) вруб:

О - холостые шпуры;  - заряжаемые шпуры; 0...4 - последовательность взрывания зарядов по методу ППСМ

Вруб состоит из пробуренных на расстоянии 10 ... 20 см друг от друга и под углом 90° к плоскости забоя шпуров, располагаемых на одной вертикальной либо горизонтальной прямой. Заряжание шпуров производится через один (чередование холостых и заряжаемых шпуров).

Взрывание зарядов в шпурах - одновременное. В результате взрыва формируется щель шириной 2...4 диаметра шпуров.

Для улучшения выброса взрывом разрушенной породы из щели рекомендуется метод взрывания щелевого вруба, разработанный МГИ (метод ППСМ), при котором взрывают первым заряд центрального шпура, а время замедления (с) каждого последующего взрыва определяют по формуле МГИ:

 (2.26)

где  - показатель прострела шпуров (см. табл.2.5;  - диаметр патрона ВВ, см;  - глубина врубовых шпуров, м.

Метод ППСМ позволяет формировать врубовые полости любой конфигурации, в т. ч. кольцевую полость по контуру горной выработки.

2.30. Призматический вруб применяют в слаботрещиноватых породах средней крепости, располагая его преимущественно в центре забоя.

Врубовые шпуры бурятся перпендикулярно плоскости забоя в количестве 4...7 штук. Существуют различные модификации этого вруба (пирамидальный, спиральный, шагающий и т. д.), в т. ч. с применением компенсационных скважин (рис.2.11 и 2.12), или группы компенсационных шпуров. Расстояние между врубовыми шпурами составляет 50...90 см.

Рис.2.11. Схема призматического вруба с центральной компенсационной скважиной:
