2.7. При строительстве метрополитенов и тоннелей наиболее распространены методы шпуровых и скважинных зарядов. В подземных условиях основным методом является метод шпуровых зарядов. Метод скважинных зарядов при строительстве тоннелей и метрополитенов применяется при взрывании на дневной поверхности, при сооружении порталов горных тоннелей, подъездных путей к ним, при рыхлении мерзлых грунтов и при проходке подземных выработок большого сечения по частям.

При производстве ВР на дневной поверхности, кроме того, могут применяться методы котловых и малокамерных зарядов.

2.8. Для дробления негабаритных кусков грунта, бетона, железобетона возможно применение метода наружных зарядов. Заряд при этом методе размещают на поверхности взрываемого объекта и прикрывают забоечным материалом, толщина которого должна быть не менее одной-двух толщин заряда.

Вес наружного заряда  (кг) определяется по формуле:

 (2.1)



где   - удельный расход ВВ на дробление материала, принимаемый для грунта в пределах 1,5-3 кг/м;  - объем куска, м .

Метод наружных зарядов применяют и при перебивании предметов удлиненной формы (брус, рельс, бревно и т. п.). В этом случае вес заряда (г) равен:

 (2.2)



где   - удельный заряд на перебивание, г/см; принимают по табл.2.1 для аммонита N 6ЖВ;  - площадь поперечного сечения перебиваемого предмета, см.

Таблица 2.1

Удельный расход ВВ при перебивании предметов удлиненной формы

Материал

, г/см

Мягкое дерево (осина, ольха):

сухое

1,0-1,2

сырое

1,3-1,4

Дерево средней крепости (сосна, ель):

сухое

1,1-1,3

сырое

1,6-1,8

Твердое дерево (дуб, ясень, береза, лиственница и др.):

сухое

1,7-2,2

сырое

2,4-3,2

Вязкое дерево (вяз, карагач, берест):

сухое

1,9-2,4

сырое

2,6-3,4

Сталь:

хрупкая каленая

18-20

вязкая

22-25

Чугун:

серый

12-14

белый

15-17

2.9. При методе скважинных зарядов применяют вертикальные или наклонные скважины.

Величину ЛНС -  (м) (рис.2.1) следует определять по формуле:

 (2.3)



где  - коэффициент, зависящий от трещиноватости грунта (табл.2.2);  - диаметр заряда, принимаемый равным диаметру скважины, м;  - плотность ВВ скважинного заряда, г/см (табл.2.3); е - коэффициент относительной работоспособности ВВ (табл.2.4);  - объемный вес грунта, г/см.

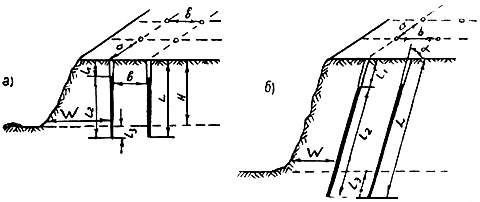

Рис.2.1. Параметры расположения шпуровых (скважинных) зарядов в уступе:

а - вертикальные заряды; б - наклонные заряды;  - забойка;  - заряд;  - перебур;  - длина скважины

Таблица 2.2

Ориентировочные значения коэффициента


Характеристика геологических условий

Значение коэффициента

Монолитные и крупноблочные вязкие грунты с отдельностями, превышающими расстояние между зарядами

0,9

Грунты, разбитые на отдельности сомкнутыми или зацементированными трещинами

0,95

Грунты трещиноватые, часть трещин - зияющие или заполнены мягкими образованиями

1,0

Сильно трещиноватые грунты: массив разбит на мелкие блоки зияющими или заполненными рыхлыми образованиями, трещинами любого залегания, кроме горизонтального

1,05

То же, при горизонтальном залегании и наличии слабых прослоек на подошве, а также мелкоблочные полускальные грунты

1,2



Таблица 2.3

Технические характеристики промышленных ВВ

Наименование ВВ

Плотность,
г/см

Критический диаметр открытого заряда,  мм

Нужен ли промежуточный детонатор

Аммонит N 6ЖВ

1,0-1,2

10-13

Нет

Граммонит 79/21

0,9-1,0
(1,0-1,1)

50-60

Да

Акватол 65/35 водонаполненный

1,35-1,55

100-150

Да

Гранулотол водонаполненный

1,0

5-10

Да

Алюмотол водонаполненный

1,1

5-10

Да

Гранулит АС-4

0,8-0,85
(1,1-1,2)

100-120

Да

Гранулит АС-8

0,87-0,92
(1,0-1,1)

80-100

Да

Игданит

0,8-0,9
(1,1-1,2)

120-160

Да

Аммонит скальный

1,43-1,53

6-7

Нет

Детонит М

1,0-1,3

8-10

Нет

Примечание. В скобках указана плотность ВВ при пневмозаряжании.

Таблица 2.4

Коэффициент относительной работоспособности ВВ

ВВ

е

Аммонал скальный N 3

0,80

Аммонит скальный N 1

0,81

Детонит М

0,82

Алюмотол

0,83

Динамон АМ-10

0,84

Акватол МГ

0,92

Гранулит АС-8

0,89

Аммонал водоустойчивый

0,91

Гранулит АС-4

0,98

Аммонит N 6ЖВ

1,00

Граммонит

1,00

Динафталит

1,08

Акватол 65/35

1,10

Гранулит С-2

1,13

Гранулит М

1,13

Игданит

1,13

Акванит ЗЛ

1,16

Гранулотол

1,20

Расстояние  и  (см. рис.2.1) рекомендуется принимать:

, . При расположении скважин по квадратной сетке .

Перебур  принимается (10-15), длина забойки (20-25).
