Существуют здания смешанной этажности.
3) по наличию подъемно транспортного оборудования – крановые, бескрановые.
4) по конструктивным схемам покрытия:
- плоскостные (балочные, арочные, рамные, покрытия фермами и т. д.):
- пространственные (своды, оболочки, подвесные и вантовые системы,
перекрестные системы, воздухо-опорные конструкции, пневмокаркасные).
5) по профилю покрытия – с фонарями и бесфонарные,
6) по размерам пролетов:
- мелко пролетные - 6, 9, 12 м:
- среднепролетные – 18, 24, 30, 36 м;
- крупно пролетные – свыше 36 м.
7) в зависимости от характера застройки: здания сплошной застройки и
павильонного типа.
8) по расположению внутренних опор: здания пролетного типа (пролет L > шага B) и здания ячейкового типа (пролет L ~ шагу B).
Все варианты объемно планировочных схем приводятся на рисунках и на макете.
Тема 2. Колонны одноэтажных ПЗ. Продольные и торцевые фахверки.
Классификация и конструктивные решения
а) прямоугольного сечения для зданий без мостовых кранов, при шаге колонн 6 м;
б) прямоугольного сечения для зданий без мостовых кранов, при шаге колонн 12 м;
в) двухветвевая для зданий без мостовых кранов, при шаге колонн 6 и 12 м;
г) прямоугольного сечения для зданий с мостовыми кранами, при шаге колонн 6 и 12 м;
д) двутаврового сечения для зданий с мостовыми кранами, при шаге колонн 6 и 12 м;
е) двуветвевая для зданий с мостовыми кранами, при шаге колонн 6 и 12 м.
Стальные колонны одноэтажных промзданий
Фахверковые колонны
Тема 3. Привязки колонн одноэтажных промышленных зданий к
разбивочным осям. Правила привязки колонн в торцах зданий.

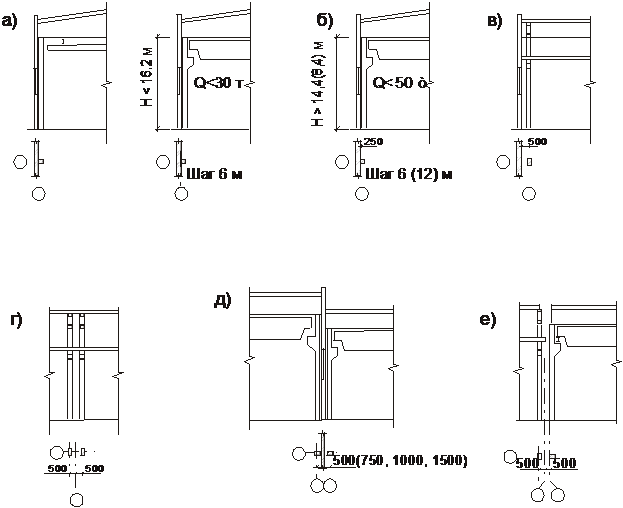

В одноэтажных промышленных зданиях наружная грань колонны может совпадать с наружной осью (нулевая привязка, отстоять от нее на 250 мм или 500 мм в зависимости от грузоподъемности крана, шага колонн и высоты здания.
- Геометрическая привязка - оси сечения колонн средних рядов совмещаются с продольными и поперечными разбивочными осями;
- привязка «нулевая» - внешние грани колонн крайних рядов совмещаются с продольными осями (для зданий без мостовых кранов при шаге колонн 6,0 и 12,0 и, а также с мостовыми кранами грузоподъемностью до 30 т при шаге 6,0 м и высоте до низа несущих конструкций не более 14,4 м);
- привязка «250» - внешние грани колонн крайних рядов смещаются с продольных осей на 250 мм наружу (здания с мостовыми кранами грузоподъемностью более 30 т при шаге колонн 6,0 и высоте более 16,2 м и при шаге 12,0 м и высоте более 8,4 м);
- привязка «500» - геометрические оси сечения торцевых колонн смещаются с поперечных разбивочных осей на 500 мм вглубь здания;
- при «нулевой» или «250» привязках колонн расстояние между разбивочными осями на перепаде высот между параллельными или перпендикулярными пролетами принимается кратным 50 мм (от 300 до 1000 мм);
- в поперечных температурных швах геометрические оси сечений спаренных колонн смещаются на 500 от поперечной разбивочной оси.
На рисунке показано:
В многоэтажных ПЗ привязка колонн бывает либо нулевой, либо центральной, т. е. по оси колонн.
Несущие наружные стены в бескаркасных одноэтажных зданиях имеют такую привязку, которая обеспечит достаточную опору для несущих конструкций покрытия.
Контрольные вопросы:
1. Классификация и конструктивные решения колонн ОПЗ.
2. Основные привязки колонн ОПЗ.
3. Фахверковые стойки, продольные и поперечные фахверки.
Вопросы для самостоятельного изучения:
1. Колонны многоэтажных промышленных зданий
2. Стыки соединений многоярусных колонн.
Список используемых источников:
1. Пономарев конструирование: учебник для вузов, 2-е издание / - М.: Архитектура-С, 2009. - 736 с.
2. Краткое справочно-методическое пособие главному инженеру (главному архитектору) проекта [Текст]/под ред. . – 3-е изд., доп. и перераб. – М.: АСВ, 2008 (Киров: печати – Вятка», 2008). – 343 с.
Лекция 15
Тема 1. Плоскостные элементы перекрытий: стропильные и подстропильные
балки, фермы, железобетонные настилы перекрытий и настилы по
металлическим прогонам.
Стальные стропильные и подстропильные фермы (показать на рисунке)

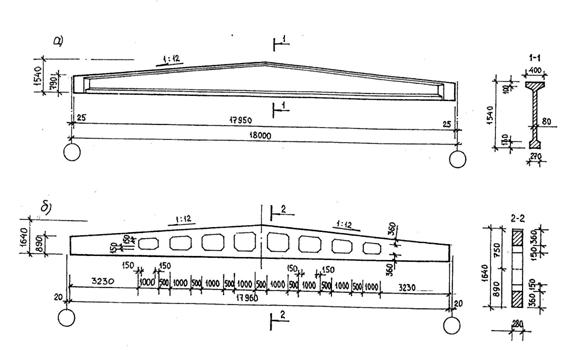

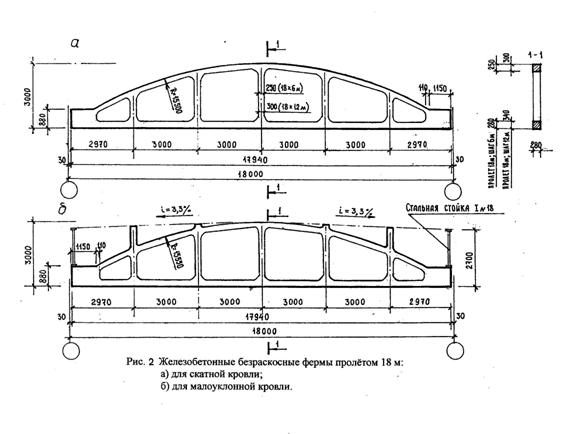

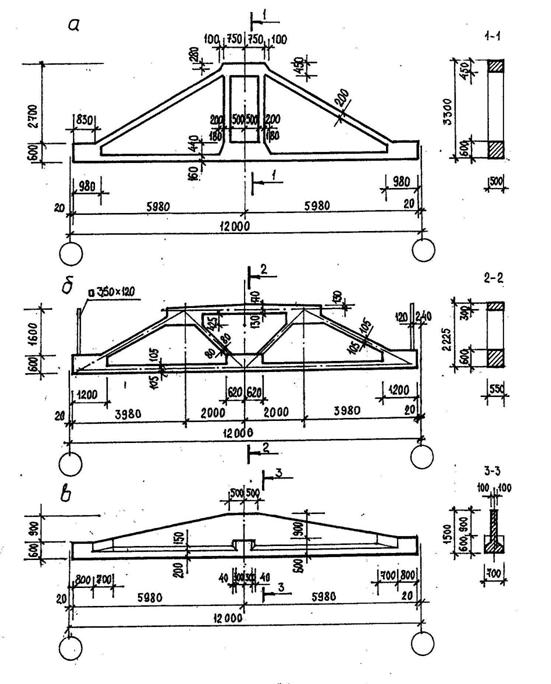

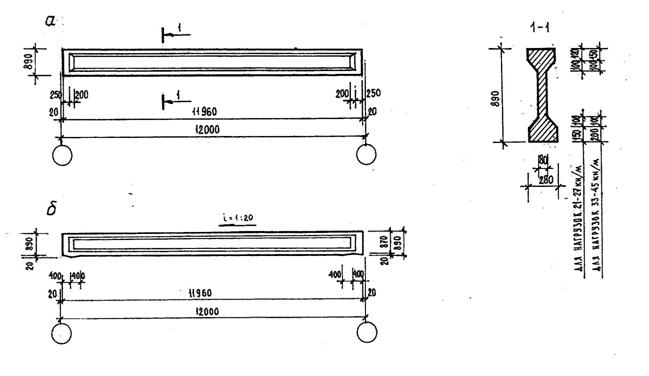

Железобетонные стропильные и подстропильные конструкции (балки, фермы)
Железобетонные стропильные и подстропильные конструкции (балки, фермы)
(показать на рисунке)
Современные виды ферм

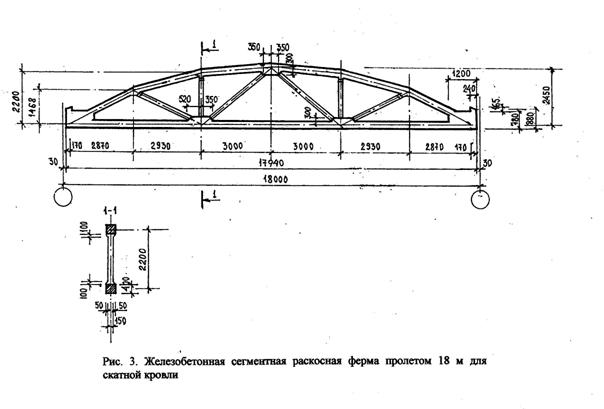

Железобетонная шпренгельная ферма (показать на рисунке)
Сталежелезобетонная ферма (показать на рисунке)
Ограждающие элементы покрытий промышленных зданий
Преднапряженные ж. б. плиты (показать на рисунке)
Часторебристые (прокатные) (показать на рисунке)
Керамзитобетонные плиты с ребрами жесткости (показать на рисунке)
Тема 2. Крупнопролетные настилы перекрытий (покрытий). Плита КЖС,
плита ТТ, коробчатые настилы.
Элементы конструкций покрытия на пролет
Для уменьшения затрат при монтаже применяют конструкции покрытий, выполняющие одновременно функции несущих и ограждающих элементов – плиты оболочки КЖС (показать на рисунке), плита «П», плита типа «2Т» (показать на рисунке). Для их опирания предусматриваются контурные опорные элементы (балки, фермы).
Плита КЖС, размером 3*18м представляет собой железобетонную сводчатую, очерченную по квадратной параболе пологую тонкостенную оболочку, с двумя продольными ребрами диафрагмами переменной высоты. Плиты типов КЖС и П проектируют только с высокопрочной предварительно напряженной арматурой.
Применяются также коробчатые настилы (показать на рисунке).
Тема 3. Железобетонный каркас ОПЗ: подкрановые балки, фундаментные балки.
В общем случае подкрановые системы состоят из подкрановой балки, кранового рельса с креплениями, тормозной балки или фермы, связей по нижнему и верхнему поясам и т. д., т. е. представляют собой совокупность конструкций.
Подкрановые конструкции воспринимают комплекс нагрузок и воздействий: собственный вес конструкций; вертикальные, горизонтальные и крутящие воздействия катков крана; ветровые, сейсмические нагрузки и температурные воздействия.
Подкрановые балки подразделяются на следующие типы:
- по расчетным схемам: разрезные и неразрезные;
- по конструктивному решению: сплошностенчатые и сквозные;
- по способу соединения элементов: сварные, клепаные, на высокопрочных болтах, комбинированные;
- по материалу изготовления: железобетонные и стальные.
В большинстве промзданий эксплуатируются подкрановые конструкции в виде сварных или прокатных балок.
Сечения стальных подкрановых балок
Железобетонные подкрановые балки
Фундаментная балка
– продольный элемент железобетонного каркаса, устраиваются в случае применения самонесущих стеновых панелей ограждения, для передачи нагрузки от стен на фундамент.
Фундаментные балки укладывают на бетонные столбики, устанавливаемые на обрезы фундаментов. Высота фундаментных балок 300 … 450 мм при шаге колонн 6 м и 600 … 650 при шаге колонн 12 м. ширина может быть 260, 300, 400, 520 мм. Верх фундаментных балок устраивается ниже отметки чистого пола на 5 … 10 мм. По фундаментным балкам устраивается гидроизоляция.
Контрольные вопросы:
1. Плоскостные элементы большепролетных перекрытий. Стропильные и подстропильные конструкции.
2. Достоинства и недостатки каркасов ОПЗ в железобетонном и металлическом исполнении. Особенности проектирования.
Вопросы для самостоятельного изучения:
1. Настил покрытия по металлическим прогонам
2. Грузоподъемное транспортное оборудование ОПЗ.
Список используемых источников:
1. Пономарев конструирование: учебник для вузов, 2-е издание / - М.: Архитектура-С, 2009. - 736 с.
2. Краткое справочно-методическое пособие главному инженеру (главному архитектору) проекта [Текст]/под ред. . – 3-е изд., доп. и перераб. – М.: АСВ, 2008 (Киров: печати – Вятка», 2008). – 343 с.
Лекция 16
Тема 1. Пространственная жесткость каркаса ОПЗ. Горизонтальные и
вертикальные связи
Вертикальные связи
Пространственная жесткость одноэтажных и многоэтажных промышленных зданий обеспечивается за счет устройства металлических связей по колоннам каркаса. Связи бывают крестообразные и портальные. Крестообразные чаще всего применяются при шаге колонн – 6 м, портальные – при шаге колонн 12 м.
Вертикальные связи предназначены для обеспечения продольной жесткости здания. Связи предусматриваются в зданиях с мостовыми кранами при любой высоте, в бескрановых зданиях, а также в зданиях с подвесным крановым оборудованием небольшой грузоподъемности и небольших ветровых нагрузках предусматриваются до высоты 10,8 м.
|
