Наиболее часто применяется комбинированная конструктивная система – оболочково-ствольная («труба в трубе»), в которой кроме наружного несущего контура, в центре плана располагается ствол с размещенными в его пространстве лифтовыми шахтами и холлами. Отличается от основного конструктивного варианта распределением нагрузки: только на оболочку, либо на оболочку и ствол. В комбинированном варианте утяжеляются конструкции перекрытия в связи с их включением в работу на горизонтальные воздействия.

Еще одной комбинированной оболочковой системой является оболочково-диафрагмовая («пучок труб»).

Конструкции оболочки выполняются стальными и железобетонными. Железобетонные оболочки выполняют монолитными или сборными.

Соответственно количество возможных вариантов комбинированных систем весьма обширно: каркасно-стеновая или каркасно-диафрагмовая (каркасная с неполным каркасом); каркасно-ствольная; ствольно-стеновая; оболочково-ствольная; оболочково-каркасная; оболочково-стено-каркасная и т. д. см. рис.

Контрольные вопросы:

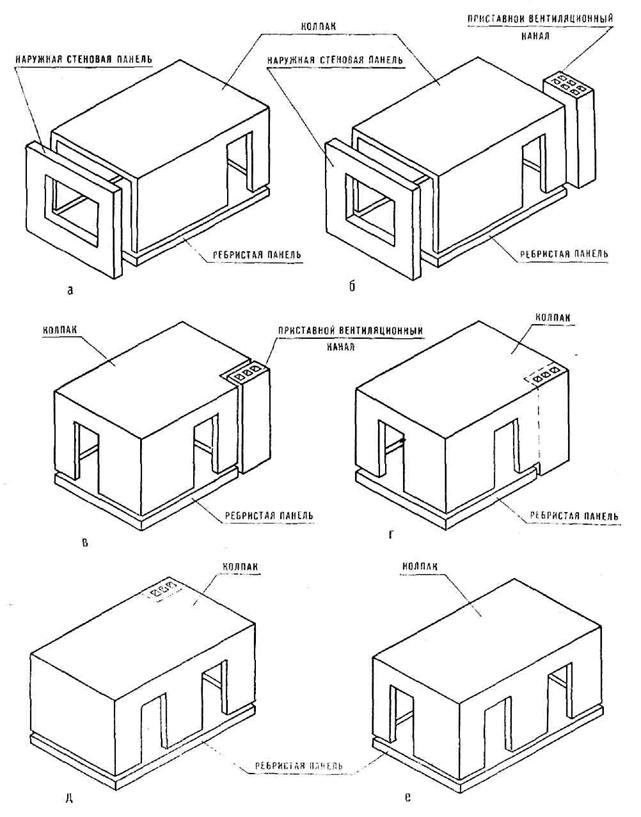

1. Достоинства и недостатки объемно-блочной КС.

2. Распространенность типов КС по временной хронологии строительства.

Вопросы для самостоятельного изучения:

1. Достоинства и недостатки конструктивных систем различного типа.

2. Тепло - и влагозащита зданий.

3. Требования к микроклимату помещений зданий различного назначения.

Список используемых источников:

1. Пономарев конструирование: учебник для вузов, 2-е издание / - М.: Архитектура-С, 2009. - 736 с.

2.Архитектурно-строительное проектирование. Общие требования [Электронный ресурс]: сборник нормативных актов и документов/ — Электрон. текстовые данные.— Саратов: Ай Пи Эр Медиа, 2015.— 501 c.—

Режим доступа: http://www. iprbookshop. ru/30276

3. Маклакова -конструктивное проектирование: учебник: допущено УМО – т.1. – М.: Архитектура – С. 2010. – 326 с.

Лекция 5-6

Тема 1. Основания и фундаменты. Естественные и искусственные основания

Фундамент – нижний конструктивный элемент здания, воспринимающий все нагрузки от здания и действующих на него сил (ветер, снег и т. д.) и передающий их на грунт основания.

Геологические породы, залегающие в верхних слоях земной коры, используемые в строительных целях, называют грунтами. Грунты представляют собой скопление частиц (зерен) различной величины, между которыми находятся поры (пустоты). Грунты, непосредственно воспринимающие нагрузки от здания или сооружения, называются основаниями. Основание здания может быть естественным и искусственным.

Естественное основание – это грунты в природном (слежавшемся) состоянии, воспринимающие нагрузку от здания.

Основание искусственное – грунты с искусственно измененными свойствами за счет уплотнения, укрепления (закрепления) химическими, электрохимическим, термическим или иными способами.

Распространенными методами упрочнения грунта являются: поверхностное уплотнение, силикатизация, цементизация, армирование инъецированием.

Тема 2. Классификация фундаментов по глубине заложения. Факторы,

определяющие глубину заложения фундаментов. Классификация по

схеме работы, по материалу возведения

По материалу возведения фундаменты бывают:

- деревянными,

- из природного камня,

- бутобетонными,

- грунтобетонными.

- бетонными,

- железобетонными.

По характеру работы конструкции фундаментов могут быть:

- жесткими (работают только на сжатие),

- гибкими (рассчитаны на восприятие изгибающих усилий).

По характеру нагружения различают центрально-нагруженные и внецентренно-нагруженные фундаменты.

По способу изготовления фундаменты могут возводиться монолитными, сборно-монолитными и сборными.

Показать на рис. фундамент из сборных ж. б. элементов

Глубина заложения фундамента – это расстояние от спланированной поверхности грунта до уровня подошвы фундамента.

По глубине заложения различают фундаменты: мелкого (до 5 м) и глубокого (более 5 м) заложения.

Большинство зданий проектируются и строятся с фундаментами мелкого заложения.

Глубина заложения фундамента принимается с учетом:

- назначения и конструктивных особенностей проектируемого здания (от наличия подвала и подземных этажей);

- величин расчетных нагрузок и воздействий на фундамент (этажность и т. д.),

- глубины прокладки инженерных коммуникаций,

- инженерно-геологических условий площадки строительства (тип и физико-механические свойства грунта),

- существующего и проектируемого рельефа застраиваемой территории,

- гидрогеологических условий площадки строительства и возможности их изменений (расположение УГВ),

- глубины сезонного промерзания грунтов.

Тема 3. Классификация фундаментов по конструктивным решениям

По конструктивному типу и форме различают фундаменты:

- ленточные, располагаемые по всей длине стен или в виде сплошной ленты под рядами колонн,

- столбчатые, в виде отдельных опор под колонны, а также под стенами малоэтажных бесподвальных зданий,

- сплошные (плитные), представляющие собой монолитные плиты под всей площадью здания или под ее частью,

- свайные, в виде погруженных в грунт (устроенных в грунте) стержней – свай.

Ленточные фундаменты

Ленточные фундаменты имеют вид непрерывных стен-лент или перекрестных балок. Форма фундамента в плане повторяет очертание несущих и самонесущих стен. Ленточный фундамент также может являться ограждающей конструкцией помещений цокольного или подвального этажа.

В общем случае применение ленточных фундаментов целесообразно при глубине их заложения до 3 м в зданиях до 12 этажей.

По форме сечения ленточные фундаменты бывают:

- прямоугольные – допускается при небольших нагрузках на фундамент и высокой несущей способности грунта;

- ступенчатые – одноступенчатые, двухступенчатые, многоступенчатые;

- трапециевидный – угол к вертикали составляет 25 – 300.

По способу устройства ленточные фундаменты бывают монолитными и из сборных ж. б. элементов.

Монолитный армированный фундамент в виде перекрестных лет могут работать по гибкой схеме, т. е. «ленты» работают на изгиб как балки.

Ленточные фундаменты из сборных бетонных

Сборные ленточные фундаменты в каменных и крупноблочных зданиях выполняют из железобетонных плит-подушек (толщиной 300, 400, 500 и 600 мм, шириной – от 600 до 3200 мм, длиной 1200. 2400, 3000мм). Показать на рис.

Стеновые фундаментные блоки ФБС применяют следующих типоразмеров; высотой 600 и 300 мм (доборные), шириной 300, 400, 500 и 600 мм, длиной 600, 800, 900, 1200, 2400мм. Блоки укладывают с перевязкой (несовпадением) вертикальных швов. В случае несовпадения расчетной ширины подошвы фундамента с шириной типовой ж. б. плиты устраивают прерывистые фундаменты (укладка плит с промежутками).

Глубину заложения фундаментов при переходах от подвальной к бесподвальной части здания изменяют ступенчато (уступами).

Тема 4. Столбчатые фундаменты

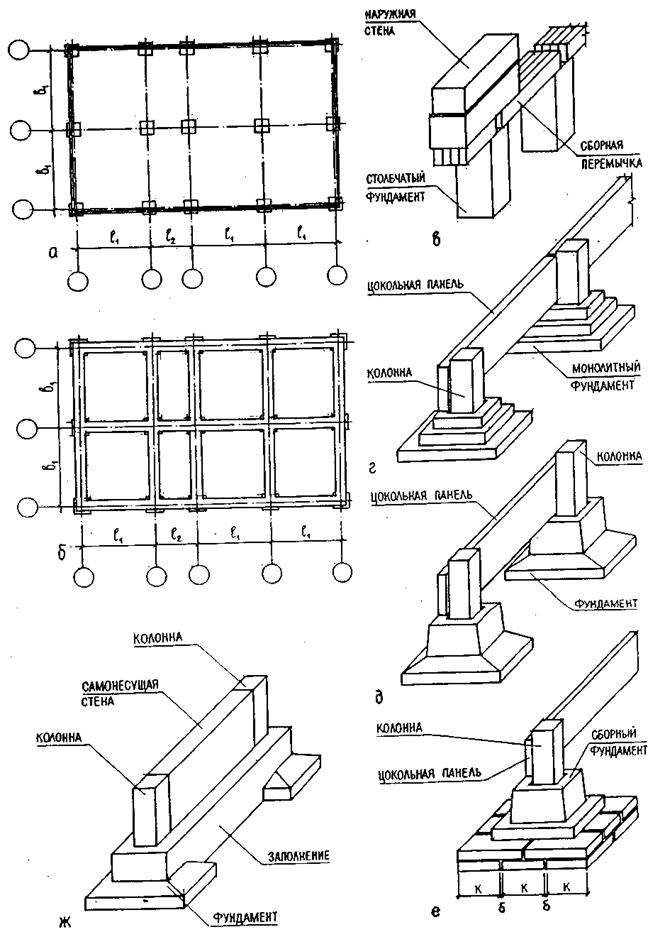

Сборные фундаменты устраивают под отдельные опоры (колонны каркаса зданий, столбы), а также под стены безподвальных, малоэтажных зданий. Это наиболее дешевый вид фундаментов (в 1.5 – 4 раза дешевле ленточных).

Под колонны одноэтажных промышленных зданий применяют в основном монолитные и сборные фундаменты, состоящие из подколонника и одно-, двух - или трехступенчатой плитной части. Высота фундамента принимается от 1.5 м и в пределах 1,8 … 4,2 м с интервалом 0,6 м. Размеры уступов в плане и по высоте 0,3 и 0,45 м.

Столбчатый фундамент промышленных зданий

Для опирания наружных и внутренних стен применяют фундаментные балки.

Для колонн промышленных зданий применяют также: фундаменты с анкерами (при передачи нагрузок с эксцентриситетом) см. рис., столбчатые буробетонные фундаменты см. рис., шелевые столбчатые фундаменты см. рис.

Столбчатые фундаменты малоэтажных зданий, как и ленточные могут быть мелкозаглубленными и теплоизолированными.

Тема 5. Сплошные фундаменты

Сплошные (плитные) фундаменты применяются в следующих случаях:

- при слабых грунтах и значительных нагрузках;

- при недопустимой или регламентированной неравномерной осадке здания;

- при технологической необходимости;

- при необходимости надежной защиты подземных помещений от проникновения в них воды.

Сплошные фундаменты проектируют только монолитными железобетонными под всем зданием любой конструктивной схемы.

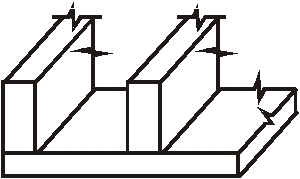

Плитный фундамент по форме может быть: плоским, ребристым, коробчатым и оболочковым см. рис.

В зданиях повышенной этажности (высотных) глубина заложения фундаментных плит 12 – 15 м. Толщина плит составляет 2 – 4 м, в пределах здания плата может приниматься переменной толщины, с наибольшей толщиной под основными несущими конструкциями.

Тема 6. Свайные фундаменты

Свайный фундамент – опорная конструкция глубокого заложения, основными элементами которой являются сваи. Показать на рис стержень сваи. Ростверк и (или) оголовки.

Сваи – стержневые элементы (брусья, столбы, трубы), погружаемые в грунт или устраиваемые в грунте зла передачи нагрузок от здания на основание.
