Сталебетонные и сталежелезобетонные перекрытия

Сталебетонными называют перекрытия, в которых силовая работа воспринимается стальными листами, выполняющими одновременно роль несъемной опалубки, и бетоном.

Сталежелезобетонные перекрытия кроме указанных элементов содержат дополнительное армирование – стержна, каркасы, профили. показать на рис

Сталебетонные и сталежелезобетонные перекрытия могут устраиваться по монолитным и сборным железобетонным, сталебетонным и стальным прогонам, стальным фермам или монолитным и кирпичным стенам пролетом плит до 6 м.

Преимущества таких перекрытий: быстрый монта, небольшой вес, отсутствие необходимости в опалубке для бетона, упрощенное устройство проемов и отверстий в перекрытиях, возможность эксплуатировать перекрытия сразу после монтажа.

Основным недостатком является необходимость устройства огнехащиты металлических элементов.

Тема 4. Железобетонные перекрытия

Железобетонные перекрытия бывают сборными, сборномонолитными и монолитными.

Сборные железобетонные перекрытия классифицируются на три вида:

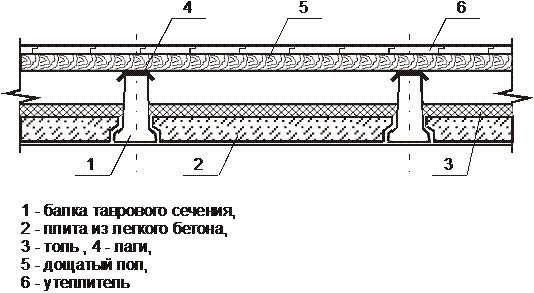

1)  балочные, т. е. те, в которых основными несущими элементами являются балки, на которые укладываются плиты, настилы и другие несущие элементы.

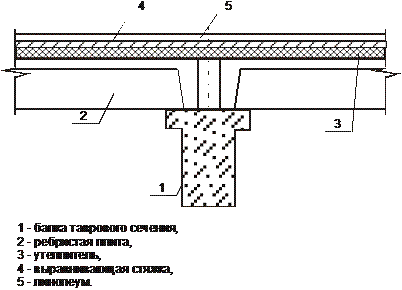

2)  плитные, состоящие из ребристых, пустотных и железобетонных плит, которые опираются на несущие стены здания и примыкают вплотную друг к другу с образованием сплошного настила.

Железобетонные плиты перекрытия подразделяют:

- по типу сечения – сплошные, многопустотные, ребристые, коробчатые, два Т; показать на рис

- по количеству слоев – однослойные, двухслойные, трехслойные;

показать на рис

- по схеме опирания – на четыре стороны (опертые по контуру), на три стороны, на две противоположные стороны (балочные плиты), по углам (на колонны каркаса. показать на рис

Для крупнопанельных зданий применяют сплошные плиты, выполненные в виде настилов большой площади, которые, как правило, опираются по контуру и перекрывают целые комнаты (см. рис).

- по способу армирования – с обычной арматурой, с преднапрягаемой арматурой.

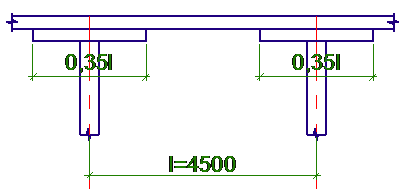

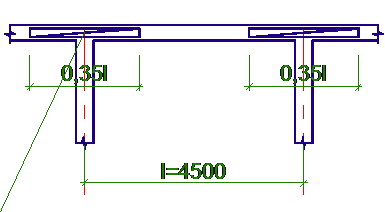

В зданиях с монолитнобетонными стенами перекрытия из многопустотных плит могут выполняться по разрезной или неразрезной схемам. показать на рис

Сборно-монолитные перекрытия

Сборно-монолитными являются перекрытия, выполненные с применением в них сборных изделий (балок, плит, блоков), выполняющих роль несъемной опалубки, и монолитного железобетона. Сборные элементы при этом воспринимают нагрузки как при монтаже, так и при эксплуатации перекрытия.

Сборно-монолитные перекрытия бывают:

- с балочными железобетонными элементами (в практике отечественного строительства применяются мало) (см. рис).

- с использованием плит (имеется множество вариантов решений) (см. рис).

Опалубочные элементы сборно-монолитных перекрытий (балки, плиты) опираются на стены, балки, ригели железобетонных и стальных каркасов.

Монолитные перекрытия

Монолитные железобетонные перекрытия изготавливают на месте производства путем укладки арматуры и бетона в опалубку.

В зависимости от величин пролетов, нагрузок и архитектурно-конструктивных требований применяют следующие конструктивные решения монолитных перекрытий:

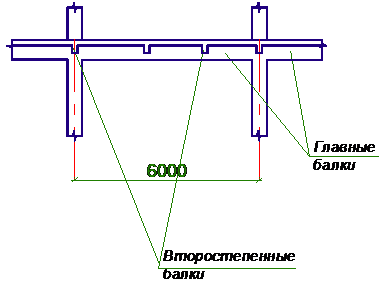

§  Безбалочное бескапительное с плитами опертыми по контуру (см рис.) – при пролетах до 6 м, характеризуются монолитными связями с монолитнобетонными стенами.

§  Безбалочные с капителями

§  Безбалочное облегченное в пролете (см рис.) – при пролетах до 9 м.

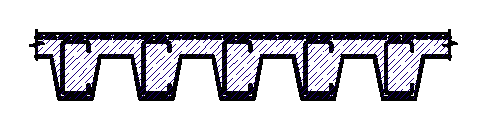

§  Балочное (ребристое) – при пролетах до 9 м

§  Кессонное (часторебристое) – при пролетах до 12 м.

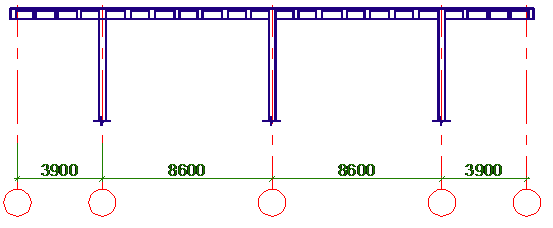

§  Плоские перекрытия коробчатого типа – применяется при сетке колонн больших размеров (7,2 x 7,2 или 9,0 x 9,0 м).

Перекрытие представляет собой плоскую монолитную плиту толщиной ~ 400 мм (в зависимости от размеров сетки колонн) с вкладышами из теплоизоляционных плитных материалов (пенополистирол, минераловатные плиты и пр.), расположенных так, что между ними образуется система скрытых перекрестных балок (ребер).

Ширину основных несущих ребер-балок задают ~ 400 мм, второстепенных – 120 … 150, толщину нижней полки плиты принимают не менее 50 мм, верхней полки плиты не менее 60 мм.

Характерными особенностями и преимуществами монолитных ж. б. перекрытия являются:

- повышенная жесткость за счет образования сплошного неразрезного диска;

- повышенная несущая способность;

- создание оригинальных потолков (для кессонных плит);

- свобода выбора формы и конструкции плит;

- возможность осуществления любых уклонов, углов, углублений, вырезов, консолей и т. п.

Наибольшую пожарную опасность представляют собой перекрытия с применением горючих материалов. Скрытому распространению огня способствуют воздушные прослойки. Т. о., воздушные прослойки в перекрытиях с деревянным накатом разделяют на отсеки шлаковыми отсыпками или перемычками.

Контрольные вопросы:

1. Классификация междуэтажных перекрытий по материалу возведения, способу

возведения, конструктивному исполнению.

2. Балочные и плитные конструктивные решения перекрытий – достоинства и недостатки.

3. Достоинства и недостатки перекрытий различного конструктивного

4. Монолитные балочные и безбалочные конструктивные решения перекрытий.

исполнения.

Вопросы для самостоятельного изучения:

1. Пожарная опасность перекрытий. Противопожарные перекрытия.

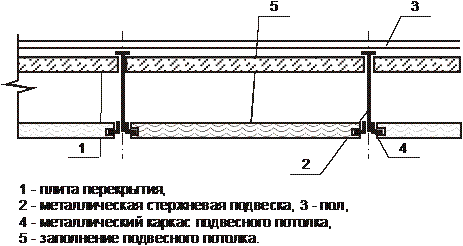

2. Перекрытия с технологическими каналами.

Список используемых источников:

1. Пономарев конструирование: учебник для вузов, 2-е издание / - М.: Архитектура-С, 2009. - 736 с.

3. Маклакова -конструктивное проектирование: учебник: допущено УМО – т.1. – М.: Архитектура – С. 2010. – 326 с.

Лекция 12

Тема 1. Верхняя ограждающая конструкция здания – покрытие (крыша).

Крыша – верхняя несущая и ограждающая конструкция здания, предохраняющая ее от воздействий окружающей среды. По конструктивному исполнению покрытия делятся на чердачные и бесчердачные (совмещенные).

Совмещенное покрытие

Вентилируемое и невентилируемое совмещенное покрытие показать на рис.

В конструкции крыши (покрытия) могут присутствовать следующие слои:

- основание, обеспечивающее несущие и ограждающие функции;

- пароизоляция;

- теплоизоляция;

- воздушная прослойка;

- гидроизоляционный слой;

- дополнительные слои (посыпка, балласт, покрытие и т. д.).

Инверсионные кровли (показать на рисунке).

Чердачные кровли

Скатная стропильная крыша – традиционная конструкция для гражданского малоэтажного строительства.

Пространство между чердачным перекрытием и крышей, называют чердаком.

Несущие конструкции крыш выполняют из дерева, железобетона, стали в виде наслонных и висячих стропил, стропильных ферм и крупноразмерных панелей (бесстропильное решение), возможны комбинированные варианты материалов несущих элементов.

По величине уклона скатов кровли бывают:

- скатные (более 5%);

- малоуклонные (2 – 5%);

- плоские (безуклонные) – до 2%.

По эксплуатационным характеристикам кровли (покрытия) бывают: эксплуатируемыми и неэксплуатируемыми.

По организации водосброса со здания:

- крыши с наружным водостоком,

- крыши с внутренним водостоком;

- крыши с совмещенным водостоком.

Наслонная стропильная система

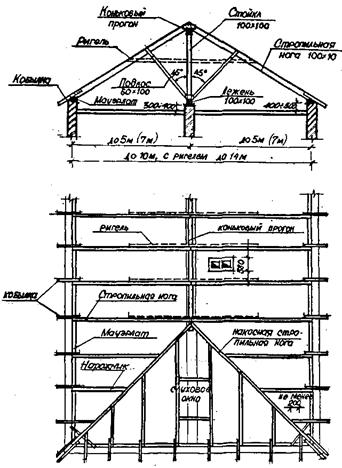

Наслонные стропила из досок, пластин, брусьев, бревен используют для перекрытия пролетов в зданиях с внутренними опорами (см. рисунок).

Показать схемы наслонных стропил двускатных крыш с одной и двумя внутренними опорами. Устройство карнизного узла.

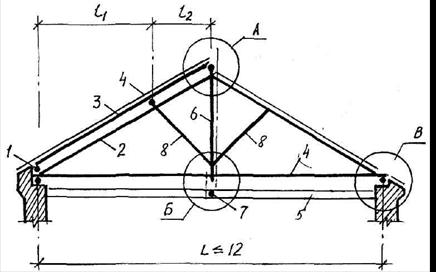

Висячие стропила в здании устраивают при отсутствии промежуточных опор (см. рисунок). Для устранения распора, действующего на стены, нижние концы ног связывают между собой затяжками.

Формы крыш: односкатная, двускатная (щипцовая), четырехскатная (вальмовая) полувальмовая (или щипцовая) – показать на рисунке.

Безстропильные решения железобетонных чердачных крыш
