Конспект лекций. Основы архитектуры и строительных конструкций (стр. 6 )

Элементы каменных стен

Перемычки

Часть (элемент) стены, перекрывающая оконный или дверной проем, называется перемычкой.

Рядовые перемычки выкладывают из отборного цельного кирпича с соблюдением горизонтальности рядов и правил перевязки. Высота рядовой перемычки 4 – 6 рядов кладки, длина на 50 см. больше ширины проема (600 – 1200 мм). Под нижний ряд кирпичей перемычки на слое раствора толщиной 20 – 30 мм укладывают не менее трех стержней арматуры не менее АI диаметром 6 мм. Рядовые перемычки длиной до 2 м устраивают при помощи временной опалубки.

показать на рис

Клинчатые (1200 … 2100) и лучковые (1200 … 2700) перемычки выкладывают из обыкновенного кирпича путем образования клинообразных швов.

Арочные перемычки из за трудностей возведения применяют в случаях, когда они являются гармоничным элементом фасада здания.

показать на рис

Керамо-железобетонные перемычки представляют собой комбинированные элементы, состоящие из специальных керамических изделий (кирпичей), объединенных в производственных условиях слоями цементно-песчаного раствора, армированные стержнями.

показать на рис

Стальные перемычки представляют собой прокатные элементы (н-р уголки), которые опирают на кладку не менее 250 мм с каждой стороны.

показать на рис

Железобетонные перемычки подразделяются на следующие типы:

- брусковые для самонесущих стен – длиной 1290 – 5960 мм, шириной 120 мм, высотой 65, 90, 140, 190, 220, 290 мм;

- брусковые для несущих стен – длиной 1290 – 5960, шириной 120 и 250 мм, высотой высотой 190, 220, 290 и 585 мм;

- плитные для несущих и самонесущих стен;

- фасадные с четвертью;

- балочные с четвертью, для опирания и примыкания плит перекрытия.

показать на рис

Карниз – горизонтальный профильный выступ стены, предназначенный для отвода осадков от стен здания. Карниз имеет и эстетическое значение, он завершает стену, оформляет переход от стены к крыше.

Вынос карниза выполняется путем напуска рядов кладки и не должен превышать половины толщины стены, свес каждого ряда не более 1/3 длины кирпича.

При устройстве карниза с большим выносом его выполняют из сборных железобетонных плит.

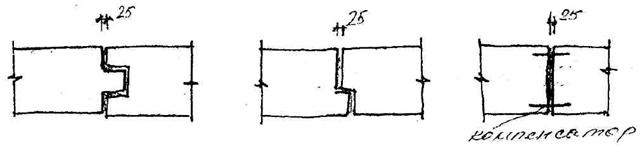

Деформационные швы

Вертикальные деформационные швы предотвращают появление трещин в стенах, вызываемых температурными напряжениями и осадочными деформациями грунтового основания.

показать на рис

Деформационные швы бывают:

- осадочными,

- температурными,

- антисейсмическими,

- усадочными.

Осадочные д. ш. применяются при различной этажности частей здания. Осадочный шов разрезает здание от крыши, включая фундамент.

показать на рис

Температурный д. ш. разделяет здание от верха до фундамента, длина температурно-деформационного блока от 30 до 200 м.

Антисейсмические д. ш. устраивают в сейсмически активных местах, длина деформационного блока до 60 м.

Усадочный т. ш. устраивается на период строительства, шов делит здание на всю высоту.

Тема 5. Сборные стены из крупноразмерных элементов

Крупноблочные стены.

Крупноблочными называются здания, стены которых возводятся из крупных камней (блоков) массой от 0,1 до 2т. Монтируют блоки при помощи грузоподъемного оборудования, и поэтому они имеют подъемные (монтажные) петли.

Размеры блоков (длина, высота) зависят от схемы членения стен на отдельные элементы. Такое членение называют разрезкой стен.

Для наружных стен применяют четырех-, трех - и двухрядную разрезку.

В соответствии с разрезкой наружные стеновые блоки бывают:

- простеночными (рядовые и угловые),

- подоконными (в т. ч. для окон с балконной дверью),

- перемычечными,

- карнизными (рядовые и угловые),

- поясными (рядовые и угловые),

- парапетными (рядовые и угловые),

- цокольными (рядовые и угловые).

показать на рис

Толщина блоков принимается кратной 50 мм и обычно бывает для наружных блоков – 400, 450, 500мм, у внутренних блоков – 300, 350, 400мм.

Блочные стены могут быть облегченными – из пенополистирольных блоков, из гипсобетонных блоков.

Крупнопанельные стены

Крупнопанельными называют стены, монтируемые из заранее изготовленных в заводских условиях крупноразмерных плоскостных элементов.

Сборные элементы стен классифицируются по следующим признакам:

- по структуре бетона: из бетона плотной структуры, из крупнопористого бетона, из поризованного бетона, из ячеистого бетона.

- по виду заполнителей бетона: на плотных заполнителях или на пористых заполнителях;

- по наличию пустот или воздушных прослоек; показать на рис

- по податливости связей между наружным и внутренним бетонными слоями: с жесткими связями, с гибкими связями. показать на рис

Бескаркасные панели типа "сендвич" состоят из металлических обшивок и вспененного между ними пенополиуретана.

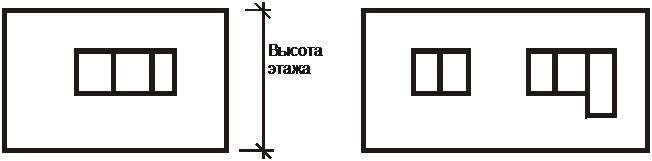

Разрезка стеновых панелей:

-  порядовая (двухрядная),

-  на этаж, на комнату, на 2 комнаты (однорядная).

показать на рис

Бетонные трехслойные панели имеют внутренний и наружный слои из тяжелого бетона или легкого конструкционного бетона, между которыми устраивается утепляющий слой.

а) плоская железобетонная панель из тяжелого бетона

б) трехслойная железобетонная панель с эффективным утеплителем

в) облегченная панель с деревянным каркасом и асбестоцементной обшивкой

Вертикальный и горизонтальный узлы стыка показать на рис.

- Монолитные бетонные стены и перегородки возводят при сложных очертаниях здания в плане. Их устраивают путем укладки бетона в опалубку, которая по мере возведения стен передвигается по высоте или по длине здания. Такие конструкции наиболее прочны, долговечны, огнестойки, но не индустриальны.

Ограничением монолитного домостроения являются трудности бетонирования в холодное время года. При монолитном бетонировании применяют съемную и несъемную опалубку.

Стыки наружных и внутренних стеновых панелей (горизонтальный и вертикальный) - показать на рис.

Контрольные вопросы:

1. Классификация наружных стеновых ограждений по материалу и технологии

возведения.

2. Достоинства и недостатки стен из мелкоштучных элементов, стен из

крупноразмерных элементов.

3 Деформационные швы, основные типы и правила устройства.

Вопросы для самостоятельного изучения:

1. Привязки стен гражданских зданий к координационным осям

2. Объемные блоки стен гражданских зданий.

3. Противопожарные стены.

4. Теплотехнические основы проектирования стен.

5. Наружная и внутренняя отделка стен.

Список используемых источников:

1. Маклакова -конструктивное проектирование: учебник: допущено УМО – т.1. – М.: Архитектура – С. 2010. – 326 с.

2. Адигамова гражданских зданий [Электронный ресурс]: учебное пособие/ , — Электрон. текстовые данные.— Оренбург: Оренбургский государственный университет, ЭБС АСВ, 2008.— 107 c.— Режим доступа: http://www. iprbookshop. ru/21645

Лекция 11

Тема 1. Перекрытия, классификация, требования, предъявляемые к

перекрытиям

Перекрытия – основные горизонтальные конструктивные элементы здания, расчленяющие его по высоте на уровни (этажи) и выполняющие одновременно несущие функции.

По месторасположению в здании перекрытия бывают: надподвальными, цокольными, междуэтажными, чердачными. Все перекрытия, кроме чердачного включают в себя конструкцию пола.

По способу возведения: сборные, сборно-монолитные, монолитные.

Сборные перекрытия по размерам применяемых строительных изделий выполняются: из мелкоразмерных элементов, из крупноразмерных элементов.

По конструктивному решению: балочные (состоящие из несущих балок, настилов и заполнений), безбалочные (плитные), выполняемые из однородных элементов – плит.

По теплозащитным характеристикам перекрытия бывают: утепленными (надподвальные, цокольные, чердачные) и неутепленными (междуэтажные).

По материалу основных элементов перекрытия бывают: деревянными, по стальным балкам, сталежелезобетонными, сталебетонными, железобетонными.

Основные требования, предъявляемые к перекрытиям:

- прочность и жесткость, незыбкость,

- тепло - и звукоизоляция,

- огнестойкость и газонепроницаемость,

- минимальная толщина, вес и индустриальность в устройстве,

- водонепроницаемость, влаго - и биостойкость,

- безшумность, нескользкость и эстетические качества.

В общем виде перекрытие имеет три функциональных слоя: несущая конструкция (плиты и балки перекрытия), пол (над несущей конструкцией) с настилом, изолирующим и распределяющими нагрузку слоями, потолок (подвесной или подшивной).

Тема 2. Деревянные перекрытия

Для деревянных перекрытий характерна только балочная конструктивная схема.

Сечение балок принимается в зависимости от величины перекрываемого пролета, расстояния между балками, нагрузки на 1 м2 перекрытия.

Тема 3. Перекрытия по стальным балкам.

Несущими элементами перекрытий по стальным балкам, являются, как правило, стальные двутавры, по нижним полкам которого укладывается накат, а по верхним полкам лаги и дощатый пол.
