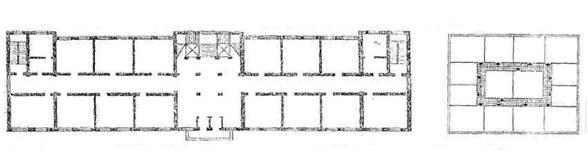

Планировочная схема этажа общественного здания: а) коридорная планировка б) коридорная кольцевая планировка

Помещения расположены но обе стороны коридора. Планировка симметричная, с одним центральным входом; служебные лестницы размещены в концах здания со стороны дворового фасада.

Планировочная схема общественного здания : а) анфиладная планировка б) центрическая планировка

Планировка асимметричная – лестницы размещены при главном входе с левой стороны и при служебных помещениях с правой стороны; пунктирной линией показано направление движения потоков

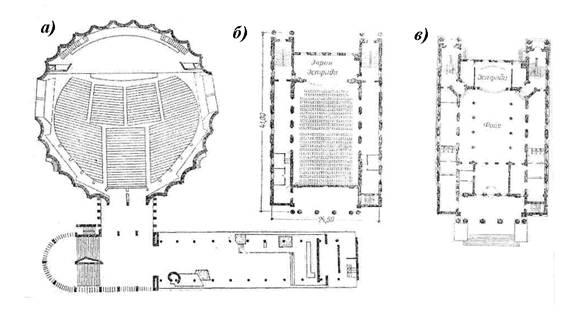

План концертных залов: а) Дворец искусства (Ташкент), двухэтажное здание клуб – кинотеатра: б) второй этаж: в) первый этаж.

В первом этаже центральным элементом композиций является фойе с эстрадой, прилегающим к ней вестибюлем, читальным залом, буфетом и обслуживающими помещениями; во втором этаже - кинозал с эстрадой, кулуарами, кинобудкой и т. п.(рис 2.45)

Круглые и эллиптические в плане формы залов нецелесообразны, так как вогнутая поверхность стен способствует фокусировке отраженного звука. Если применение круглой формы плана композиционно необходимо, то используется акустическая облицовка, выпуклой формы, либо конструкция стены выполняется из выпуклых фрагментов, способствующих рассеиванию отраженных звуков.

Контрольные вопросы:

1. Описание простых объемно-планировочных схем жилых зданий.

2. Особенности объемно-планировочной конфигурации общественных зданий.

Вопросы для самостоятельного изучения:

1. Функциональная схема здания.

2. Экологические требования к гражданским зданиям.

3. Объемно-планировочные схемы многофункциональных зданий и комплексов.

Список используемых источников:

1. Маклакова -конструктивное проектирование: учебник: допущено УМО – т.1. – М.: Архитектура – С. 2010. – 326 с.

2. Адигамова гражданских зданий [Электронный ресурс]: учебное пособие/ , — Электрон. текстовые данные.— Оренбург: Оренбургский государственный университет, ЭБС АСВ, 2008.— 107 c.— Режим доступа: http://www. iprbookshop. ru/21645

Лекция 8

Тема 1. Колонны гражданских зданий. Классификация по схеме работы и

материалу возведения. Конструктивные решения колонн. Привязки к

координационным осям

Колонна (стойка) – несущая конструкция, вертикальный стержневой элемент несущей системы, воспринимающий нагрузку от перекрытий и передающий ее на фундамент здания.

В зависимости от материала опоры бывают:

-  стойками – деревянные (брус, бревно, клеенодеревянные).

Применяются для 1-3х этажных зданий, могут быть составными по высоте, сечением 200*200мм, максимальная длина лесоматериала – 6.4м. Деревянные стойки не применяются без огнезащиты в виде оштукатуривания по сетке или обшивки изоляционными материалами.

-  столбами – каменные.

Каменные столбы выполняют из кирпича или природного камня с перевязкой швов.

Для увеличения несущей способности столбов кладка армируется металлической сеткой через 2 … 4 ряда.

На рисунке:

4 – кирпичный столб;

5 – железобетонная опорная плита;

6 – железобетонный прогон.

Сечения и привязки столбов показать на рисунке

-  колоннами – стальные или железобетонные.

Железобетонные колонны подразделяют:

·  По месторасположению – рядовые, фасадные, торцевые, угловые, связевые и др.

показать на рис

·  По схеме работы – центрально-нагруженные и внецентренно-нагруженные

показать на рис

·  По этажности – одно-, двух, тре - и четырехярусные.

показать на рис

·  По типу стыка колонн между собой – безметальные, с плоскими металлическими торцами, с центрирующими прокладками, в выпусками свариваемой арматуры при монтаже.

показать на рис

·  По форме поперечного сечения – квадратные, прямоугольные, круглые, сплошные и двухветвевые и др.

показать на рис

·  По условиям опирания ригелей – консольные и безконсольные, в ПЗ консольные – для опирания подкрановых путей.

показать на рис

·  По несущей способности (например 2000, 3000, 4000. 5000 кН).

·  По классу бетона (В15, В20, В25 …) и по типу армирования (жесткое и гибкое армирование, периферийное армирование, комбинированное, спиральное армирование и т. д.

показать на рис

Привязки колонн гражданских зданий: нулевая, осевая, «250»

показать на рис

Стальные колонны по конструкции подразделяются:

- сплошные из прокатных профилей,

- сплошные сварные из листов,

- сплошные сварные из профилей,

- сплошные из листов и профилей,

- сквозные из листов и накладок. Сквозные колонны состоят из двух и более отдельных ветвей, соединенных планками и решетками.

показать на рис

Контрольные вопросы:

1. Классификация стержневых опор гражданских зданий.

2. Сечения железобетонных колонн

3. Конструкции металлических опор

4. Основные виды привязок колонн и столбов гражданских зданий.

Вопросы для самостоятельного изучения:

1. Многоярусные конструкции колонн.

2. Комбинированные конструкции стержневых опор.

Список используемых источников:

1. Пономарев конструирование: учебник для вузов, 2-е издание / - М.: Архитектура-С, 2009. - 736 с.

2. Забалуева архитектурно-конструктивного проектирования [Электронный ресурс]: учебник/ — Электрон. текстовые данные.— М.: Московский государственный строительный университет, ЭБС АСВ, 2015.— 196 c.— Режим доступа: http://www. iprbookshop. ru/30436

Лекция 9 - 10

Тема 1. Стены гражданских зданий. Классификация по схеме работы и материалу возведения. Конструктивные решения стен.

Стены – служат для ограждения здания от воздействий внешней среды и для разделения здания на отдельные помещения. Стены выполняют несущие ограждающие и несущее-ограждающие функции.

Стены здания должны удовлетворять следующим требованиям:

- быть прочными и устойчивыми,

- обладать долговечностью, соответствующей классу здания,

- обеспечивать необходимую теплозащиту здания, другими словами быть энергосберегающими, обеспечивать необходимый температурно-влажностный режим в помещении,

- соответствовать степени огнестойкости здания,

- обладать достаточными звукоизолирующими свойствами,

- отвечать современным методам возведения конструкций,

- обладать архитектурно-художественными качествами,

- по возможности иметь минимальную массу и материалоемкость.

В зависимости от восприятия нагрузок стены могут быть несущими, самонесущими и ненесущими (в т. ч. навесные).

По положению в здании стены подразделяются на внутренние и наружные (по периметру здания).

По материалу и способу возведения стены и перегородки классифицируются: деревянные, каменные из мелкоразмерных элементов (ручной кладки), панельные и блочные, монолитные и комбинированные.

Тема 2. Деревянные стены

Деревянные стены выполняют из оцилиндрованного бревна, бруса, цельного профилированного бруса или клееного профилированного бруса.

Деревянные стены могут быть:

- В виде горизонтально уложенных бревен (брусьев), которые соединяются между собой в углах по длине врубками. Такой остов называют срубом, каждый ряд бревен сруба называется венцом.

показать на рис

- Каркасными – состоят из вертикальных стоек, нижней и верхней обвязок, раскосов, ригелей; показать на рис

- Каркасно-обшивными – каркас с двух сторон обшивается досками с заполнением внутреннего пространства сыпучим плитным или рулонным утеплителем; показать на рис

- Каркасно-щитовыми - это те, в которых каркас заполняется крупными щитами, щиты бывают из сплошного ряда досок или рамочной (каркасной) конструкции. показать на рис

Тема 3. Каменные стены

Каменной кладкой называется монолитная конструкция, которая состоит из кирпичей, камней, блоков, уложенных вручную в определенном порядке на строительном растворе.

Материалы каменной кладки:

Кирпич или камень прямоугольной формы (тычок, ложок, постель). Обыкновенный или модульный.

показать на рис

Кладку выполняют горизонтальными рядами, ряды бывают ложковыми и тычковыми. Кирпичи, уложенные между наружной и внутренней верстами называют забутовочными. Толщина горизонтальных швов 10 – 15 мм, толщина вертикальных швов 8 – 15 мм.

Ширина кладки стен: в 1 кирпич, в 1,5 кирпича, 2, 2,5 и т. д. Перегородки выкладывают в полкирпича. показать на рис

Порядок укладки кирпичей относительно друг друга называют системой перевязки.

Однорядная цепная система перевязки образуется чередованием тычковых и ложковых рядов.

Многорядная система перевязки имеет тычковые ряды через пять ложковых. Трехрядная система – чередуются три ложковых ряда и один тычковый. показать на рис Перевязки кирпичной облицовочной кладки бывают: ложковой, «дикой», брандербургской, готической, крестовой.

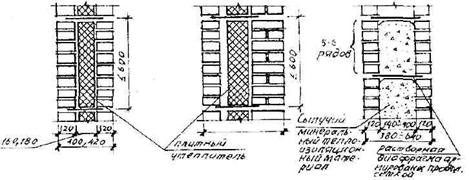

Кладка стен бывает сплошной, слоистой, колодцевой (традиционная и модернизированная) и с каналами.

показать на рис

Кладку, расположенную между двумя соседними проемами называют простенком. показать на рис

Стены из ячеистых блоков (пенобетонных и газобетонных), полистеролбетонных блоков, блоков из термовкладышей.

показать на рис

Для уменьшения толщины стены и улучшения теплозащитных свойств применяют эффективные мелкоштучные элементы (пустотелый и пористый кирпич, керамические камни).

Кирпичная кладка может быть армированной (для стен нижних этажей и для перегородок).
