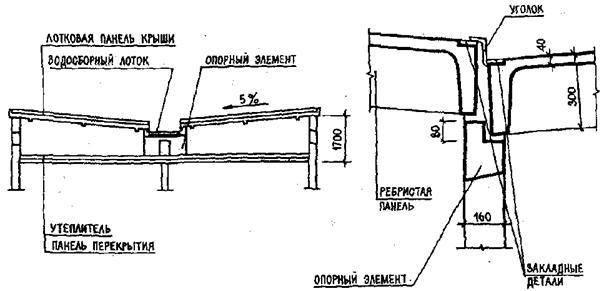

Конструкцию чердачных железобетонных крыш составляют: наружные стены чердака (фризовые панели), опорные элементы, плиты (перекрытия, кровельные лотковые).

Стропильные фермы применяют в большепролетных зданиях не имеющих промежуточных опор. Они представляют собой плоские геометрически неизменяемые решетчатые системы (треугольные, трапециевидные, прямоугольные, сегментные и др. фермы) (см. рисунок).

Тема 2. Типы и конструкции лестниц. Лестницы из крупноразмерных

элементов и по металлическим косоурам.

Сообщение между уровнями (этажами) здания обеспечивается при помощи лестниц и пандусов.

Современные лестницы – не только вертикальные связующие элементы пространства, но и украшение интерьера. Совмещая в себе функциональное и эстетическое назначения, лестницы обладают разнообразными архитектурно-конструктивными решениями.

Классификация лестниц

По назначению:

- основные или главные, служат для сообщения между этажами и эвакуации;

- вспомогательные, предназначаются для сообщения с подвалом, чердаком, между техническими помещениями;

- аварийные (запасные), являются запасными путями эвакуации людей;

- пожарные, служащие для наружного доступа на этажи, чердак, крышу во время пожара.

По эксплуатационным и эстетическим требованиям:

- декоративно-парадные;

- парадные;

- боковые;

- подсобные;

- входные.

В зависимости от расположения и по степени их ограждения от внутреннего объема:

- внутренние и наружные;

- с примыканием к наружной стене (или к двум стенам);

- частично вынесенные из объема здания;

- полностью вынесенные;

- закрытые, частично открытые и открытые.

Лестничной клеткой называется помещение, где расположена лестница.

По форме в плане:

- прямыми (прямолинейными);

- с поворотом прямых маршей – одно-, двух-, трех - и более маршевые (ломаные);

- криволинейные;

- с поворотом криволинейных маршей;

- круговые и

- винтовые (показать на рисунке).

Основными требованиями к лестницам является обеспечение удобства и безопасности передвижения, а также возможности перемещения предметов и оборудования. Для этого должны быть грамотно запроектированы уклон и ширина лестничных маршей, высота ступеней, ширина проступей, ширина лестничных площадок.

Непрерывный ряд лестничных ступеней называется лестничным маршем.

Горизонтальный связующий участок между лестничными маршами, называется лестничной площадкой. Площадки бывают отправными, выходными и промежуточными.

По объемно-планировочному решению лестницы подразделяются:

- одномаршевые (без промежуточных площадок);

- двухмаршевые с одной площадкой;

- трехмаршевые и четырехмаршевые.

Количество подъемов (ступеней) в одном марше должно быть не менее 3-х и не более 16 (18 для одномаршевых лестниц).

Применение лестниц с разной высотой ступеней не допускается.

Ширина лестничных площадок должна быть не менее ширины ЛМ и не менее 1 м.

В общественных зданиях ширина ЛМ принимается не менее: 1,35 м – при количестве людей на этаже более 200 чел.; 1,2 м – для лестниц ведущих в помещения, не связанных с пребыванием зрителей и посетителей; 0,9 м – для помещений с одновременным пребыванием не более 5 чел.

МЕЖДУКВАРТИРНЫЕ ЛЕСТНИЦЫ

ОДНОМАРШЕВАЯ

ДВУХМАРШЕВЫЕ

а – размер проступи

в – размер подступенка

Примечания:

1. внутриквартирные лестницы должны удовлетворять формуле 2b+а=60-64 см; величина 60-64см – размер среднего шага человека.

2. Рекомендуемый уклон лестницы – 1:1,5, что соответствует отношению b:а=16,6:25 (допускается максимальный уклон 1:1,25 см).

3. В скобках даны размеры для уклона 1:1,25.

4. Минимальная ширина марша равна 90 см.

5. высота проходов под лестничным маршем до низа выступающих конструкций не менее 200 см.

Уклон лестниц в надземных этажах общественных и жилых зданий следует принимать не более 1:2; для иных лестниц допускается 1:1,5 и более.

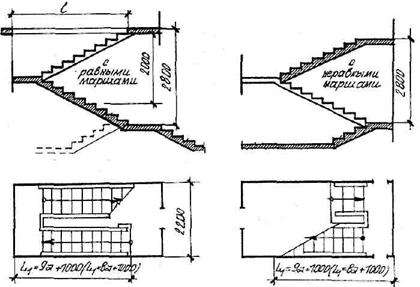

Схема геометрического построения и расчета двухмаршевой лестницы

(показать на рис)

По материалу основных элементов:

- каменными и бетонными (на сплошном плитном или грунтовом основании);

- железобетонными;

- металлическими (по металлическим косоурам);

- деревянными;

- комбинированными.

Деревянные лестницы применяются в каменных зданиях III и IV класса, высотой до 2-х этажей.

Железобетонные лестницы из мелкоразмерных элементов – с наборными железобетонными ступенями (показать на рис)

Железобетонные лестницы из крупноразмерных элементов (показать на рис 2 варианта).

Лестницы по металлическим косоурам (показать на рис)

Незадымляемые лестничные клетки

применяются для зданий повышенной этажности и в высотных зданиях.

В соответствии со СНиП 21-01-97* классифицируют незадымляемые лестничные клетки 3-х типов:

Н1 – с выходом в лестничную клетку с этажа через воздушную зону;

Н2 – с подпором воздуха в лестничной клетке при пожаре;

Н3 – с поэтажным выходом в лестничную клетку с этажа через тамбур-шлюз с подпором воздуха.

Пандусы

Пандус – наклонная плоская конструкция (площадка) без ступеней, служащая для сообщения между этажами (уровнями) в зданиях. Пандусы предназначены для передвижения (спуска и подъема) людей в зданиях, въезда и выезда транспортных средств.

По форме в плане пандусы могут быть: прямыми, круговыми. криволинейными, комбинированными. Уклоны пандуса составляют от 1:12 до 1:5. Пол пандуса должен иметь нескользкое покрытие. Пандусы занимают много места в здании и не считаются эвакуационными выходами.

Эскалатором называют движущуюся лестницу, относящуюся; к классу подъемных устройств непрерывного действия. В зданиях часто применяют многомаршевые схемы размещения эскалаторов.

Светопропускающие ограждения

Наружные ограждения со светопропускающим заполнением позволяют обеспечивать освещение объемов непосредственно дневным (солнечным) светом, а также видимость интерьеров зданий снаружи изнутри.

По функциональному назначению и эстетическим функциям светопрозрачные ограждения подразделяются:

- окна – проемы в стенах, заполненные светопрозрачным материалом;

- балконные и террасные заполнения, выполняют те же функции, что и окна, а также служат для выхода на балкон, лоджию, терассу;

- витражи – светопропускающие стены или участки стен нижних этажей. зальных помещений, служат для обеспечения зрительной связи внутреннего пространства помещений и окружающей наружной стеной;

- фасадные конструкции остекления – светопрозрачные навесные стены, кроме традиционных функций играют архитектурно-художественную роль;

- кровельные конструкции остекления – светопропускающие элементы покрытия: скаты, своды, купола пирамиды, точечные световые фанари, мансардные окна.

Современные окна могут быть прямоугольными, трапециевидными, треугольными, с полукруглой и арочной верхней частью, и круглые.

По количеству створок окна, в зависимости от их размеров, могут быть одно-, двух - и трехстворчатыми.

По типу открывания окна подразделяются на: распашные; подвесные, откидные, среднеповоротные, раздвижные, подъемные, глухие.

По типу конструкции переплетов окна могут быть: с одинарными переплетами; со спаренными переплетами, с раздельными переплетами, с раздельно спаренными переплетами.

Оптимальные условия освещения достигаются при ширине окон, равной 55% ширины жилой комнаты. Верхний край подоконника должен находиться на высоте 90 … 100 см. от пола.

Контрольные вопросы:

1. Чердачные и бесчердачные крыши. Вентилируемое и невертилируемое покрытие. Достоинства и недостатки, особенности применения.

2. Стропильные решения крыш, особенности конструирования.

3. Классификация лестниц. Требования обеспечения безопасной эвакуации полестнице.

4. Пандусы и эскалаторы – основные конструктивные требования.

Вопросы для самостоятельного изучения:

1. Полы гражданских зданий. Требования, предъявляемые к конструкции пола. Конструктивные варианты.

2. Требования, предъявляемые к перегородкам. Конструкции перегородок из мелкоразмерных и крупнораз­мерных элементов.

3. Противопожарные двери, люки.

4. Обеспечение доступа в здание для МГН.

Список используемых источников:

1. Пономарев конструирование: учебник для вузов, 2-е издание / - М.: Архитектура-С, 2009. - 736 с.

2. Адигамова гражданских зданий [Электронный ресурс]: учебное пособие/ , — Электрон. текстовые данные.— Оренбург: Оренбургский государственный университет, ЭБС АСВ, 2008.— 107 c.— Режим доступа: http://www. iprbookshop. ru/21645

Лекция 13 - 14

Тема 1. Классификация промышленных зданий по объемно-планировочным

признакам

По объемно планировочным и конструктивным решениям здания можно классифицировать по следующим признакам:

1)  по числу пролетов:

- однопролетные (применяются чаще всего для небольших производственных энергетических или складских зданий, а также когда пролеты значительны от 60 и более, а высота от 18 и более);

-  многопролетные (более распространены, бывают шириной и длиной несколько сотен метров).

2)  по числу этажей:

– одноэтажные (составляют ~80% объема промстоительства, в них легче разместить тяжелое оборудование, эффективнее использовать транспорт);

– многоэтажные (используются в легкой промышленности или когда технологический процесс имеет вертикальную схему расположения или сыпучие материалы перемещаются за счет собственного веса).
