III стадия. Стадия разрушения элемента. Самая короткая по продолжительности. Напряжения в арматуре достигают предела текучести, а в бетоне – временного сопротивления осевому сжатию. Бетон растянутой зоны из работы элемента почти полностью исключается.

2 характерных случая разрушения:

1. Пластический характер разрушения.

Начинается с проявления текучести арматуры, вследствие чего быстро растет прогиб и развиваются трещины.

Участок элемента, на котором наблюдается текучесть арматуры и пластические деформации сжатого бетона, искривляется при постоянном предельном моменте (рис. 22, а). Такие участки называются пластическими шарнирами.

Напряжения в сжатой зоне бетона достигают временного сопротивления сжатию и происходит его раздробление.

2. При избыточном содержании растянутой арматуры происходит хрупкое (внезапное) разрушение от полного исчерпания несущей способности сжатой зоны бетона при неполном использовании прочности растянутой арматуры (рис. 22, б).

III стадия используется в расчетах на прочность.

а) б)

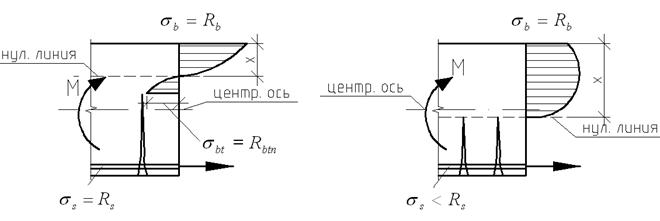

Рис. 22. III стадия НДС:

а – 1 случай разрушения; б – 2 случай разрушения.

6.2. Метод расчета железобетонных конструкций по предельным состояниям

При расчете по этому методу четко устанавливают предельные состояния конструкций и используют систему расчетных коэффициентов, введение которых гарантирует, что такое состояние не наступит при самых неблагоприятных сочетаниях нагрузок и при наименьших значениях прочностных характеристик материалов.

Для предельных состояний I группы условие прочности обеспечивается, если усилие, возникающее в элементе от внешних воздействий, не будет превышать предельного усилия, которое может выдержать элемент, т. е. при соблюдении неравенства:

,

где F – усилие от расчетных нагрузок (M, N или Q); Fu – предельное усилие, которое может выдержать элемент (минимальная несущая способность сечения элемента).

По II группе предельных состояний выполняют расчеты по образованию трещин, раскрытию трещин и расчет по перемещениям.

Считается, что трещины, нормальные к продольной оси, не появляются, если усилие, возникающее в элементе от внешних воздействий, не будет превышать внутреннего усилия, которое может воспринять сечение перед образованием трещин:

,

где F – усилие от нормативных нагрузок (M или N); Fcrc – внутреннее усилие, которое может выдержать элемент перед образованием трещин, т. е. при напряжениях в растянутой зоне сечения равных Rbtn.

Считается, что ширина раскрытия трещин, возникающих в элементе от внешних воздействий, не будет превышать допустимой, если ее значение меньше предельной:

,

где acrc – расчетное значение ширины раскрытия трещины; acrc,u – предельно допустимая ширина раскрытия трещины (приведена в СНиП 2.03.01-84* «Бетонные и железобетонные конструкции») .

Расчет по перемещениям заключается в определении прогиба элемента и сравнении его с предельным прогибом:

,

где f – прогиб элемента от внешних воздействий; fu – предельный прогиб элемента, допустимый по условиям эксплуатации (приведен в СНиП 2.01.07-85* «Нагрузки и воздействия»).

6.2.1. Две группы предельных состояний

Предельными считаются состояния, при которых конструкции перестают удовлетворять предъявляемым к ним в процессе эксплуатации требованиям, т. е. теряют способность сопротивляться внешним нагрузкам и воздействиям или получают недопустимые перемещения или чрезмерно раскрытые трещины.

Железобетонные конструкции должны удовлетворять требованиям расчета по двум группам предельных состояний.

Предельные состояния I группы (группа непригодности к эксплуатации):

    потеря прочности или несущей способности вследствие разрушения бетона или разрыва арматуры; потеря устойчивости; усталостное разрушение.

Предельные состояния II группы (группа непригодности к нормальной эксплуатации):

·  чрезмерные прогибы или выгибы;

·  образование трещин;

·  чрезмерное раскрытие трещин.

Расчет по предельным состояниям конструкции производят для всех стадий: изготовление, хранение, транспортирование, монтаж и эксплуатация.

Усилия в статически-неопределимых конструкциях определяют с учетом неупругих деформаций бетона и арматуры, что очень существенно при длительном воздействии нагрузки, а также учитывается перераспределение усилий.

6.2.2. Классификация нагрузок.

Нормативные и расчетные нагрузки.

1)  По природе возникновения:

а) технологические (от веса людей в жилых и общественных зданиях, оборудования и кранов в промышленных зданиях);

б) атмосферные (от снега, ветра, изменений температуры, гололед);

в) собственный вес несущих и ограждающих конструкций;

г) сейсмические, взрывные воздействия, пожар, просадка грунтов.

2)  По длительности нагрузки бывают:

а) постоянные (собственный вес, давление грунтов, предварительное напряжение);

б) временные:

- длительные (вес стационарного оборудования на перекрытиях; давление газов, жидкостей, сыпучих тел; длительная часть крановых, снеговых нагрузок и т. д.);

- кратковременные (люди, кратковременная часть крановых, снеговых нагрузок, ветровые нагрузки);

- особые (сейсмические, взрывные воздействия, отказ оборудования, просадка оснований).

3)  По направлению:

а) вертикальные (нагрузки от веса конструкций и временные (полезные) нагрузки);

б) горизонтальные (ветровая нагрузка);

в) наклонные.

4)  По качеству:

а) распределенные;

б) сосредоточенные.

5)  По применению в расчетах:

а) нормативные;

б) расчетные.

Иногда применяют термин "полезная нагрузка", т. е. нагрузка, являющаяся условием функционального использования той или иной конструкции или всего сооружения в целом.

Нагрузки, отвечающие нормальным условиям эксплуатации, называют нормативными. Нормативные нагрузки от технологического оборудования принимаются по паспортам заводов-изготовителей, атмосферные – по результатам многолетних наблюдений, полезные нагрузки от людей из расчета возможного скопления на единице площади и т. д.

Нагрузки, отвечающие предельным максимальным значениям, появление которых возможно в результате влияния неучтенных факторов – называют расчетными.

Переход от нормативной нагрузки к расчетной осуществляется путем умножения на коэффициент надежности по нагрузке:

.

Как правило, на сооружение действует не одна, а несколько нагрузок. При расчете конструкций необходимо выбрать наиболее неблагоприятное их сочетание. Поэтому в нормах на проектирование установлены две категории расчетных сочетаний нагрузок:

§  основные сочетания, состоящие из постоянных, длительных и кратковременных нагрузок;

§  особые сочетания, включающие кроме постоянных, длительных и кратковременных нагрузок одну из особых нагрузок.

Если в основное сочетание входит одна временная нагрузка, ее принимают без снижения. При двух и более временных нагрузках основного сочетания их умножают на коэффициент сочетания , учитывающий меньшую вероятность совместного действия расчетных значений. Для временных длительных нагрузок , для кратковременных . В особых сочетаниях , а , при этом особую нагрузку принимают без снижения.

6.2.3. Нормативные и расчетные сопротивления бетона

Нормативные сопротивления бетона – это сопротивление осевому сжатию бетонных призм (призменная прочность) Rbn и сопротивление осевому растяжению Rbtn, которые определяются в зависимости от класса бетона по прочности (при обеспеченности 0,95).

Расчетные сопротивления бетона получают путем деления нормативных сопротивлений на соответствующие коэффициенты надежности по материалу:

- расчетное сопротивление бетона осевому сжатию, где - коэффициент надежности по бетону при сжатии, зависящий от вида бетона.

- расчетное сопротивление бетона осевому растяжению, где - коэффициент надежности по бетону при растяжении, зависящий от вида бетона.

При расчете элементов конструкций расчетные сопротивления бетона Rb и Rbt в отдельных случаях уменьшают или увеличивают умножением на соответствующие коэффициенты условия работы бетона γbi, которые учитывают следующие факторы: длительность действия нагрузки; многократную повторяемость нагрузки; условия, характер и стадию работы конструкции; способ ее изготовления; размеры сечения и т. д.

6.2.4. Нормативные и расчетные сопротивления арматуры

Из за большого объема этот материал размещен на нескольких страницах:
