где Ncr – условная критическая сила, определяемая по формуле:

,

где - расчетная дина элемента;

- коэффициент, принимаемый равным , но не менее , - в МПа;

- коэффициент, учитывающий влияние длительного действия нагрузки на прогиб элемента в предельном состоянии, равный , но не более , где β – коэффициент, зависящий от вида бетона, Ml и M – моменты относительно оси, проходящей через центр наиболее растянутого или наименее сжатого стержня арматуры, соответственно от действия постоянных и длительных нагрузок и от действия полной нагрузки;

- коэффициент, учитывающий влияние предварительного напряжения арматуры на жесткость элемента, при равномерном обжатии сечения напрягаемой арматурой определяется по формуле: , где определяется при , принимается без учета коэффициентов условий работы бетона; принимается не более 1,5; .

8.4. Сжатые элементы, усиленные косвенным армированием

Если в коротком сжатом элементе установить поперечную арматуру, способную эффективно сдерживать поперечные деформации, этим можно существенно увеличить его несущую способность. Такое армирование называется косвенным.

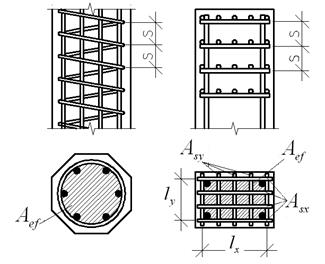

Для круглых и многоугольных поперечных сечений применяют косвенное армирование в виде спиралей или сварных колец (рис. 49, а), для прямоугольных сечений – в виде часто размещенных поперечных сварных сеток (рис. 49, б).

а) б)

Косвенное армирование применяют вблизи стыков сборных колонн, под анкерами и в зоне анкеровки предварительно напряженной арматуры для местного усиления.

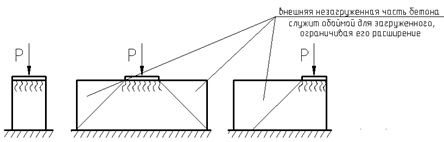

Подпись: Это объясняется повышенным сопротивлением бетона сжатию в пределах ядра, заключенного внутри спирали или сварной сетки. Спирали, кольца, сетки подобно обойме сдерживают поперечные деформации бетона, возникающие при продольном сжатии, и тем самым обуславливают повышенное сопротивление бетона продольному сжатию.

При расчете прочности сжатых элементов с косвенной арматурой учитывают лишь часть бетонного сечения Aef, ограниченную крайними стержнями сеток, кольцами или спиральной арматурой. Вместо сопротивления Rb применяют приведенное сопротивление Rb,red, которое определяется при армировании сварными сетками, как:

,

где Rs,xy – расчетное сопротивление арматуры сеток;

- коэффициент косвенного армирования сетками,

где - соответственно число стержней, площадь поперечного сечения и длина стержня сетки (в осях крайних стержней) в одном направлении (рис. 49, б);

- то же, в другом направлении;

Aef – площадь сечения бетона, заключенного внутри контура сеток;

s – расстояние между сетками;

φ – коэффициент эффективности косвенного армирования, определяемый по формуле:

, где , Rs,xy и Rb в МПа.

8.5. Расчет прочности элементов на местное действие нагрузки

1. Местное сжатие (смятие).

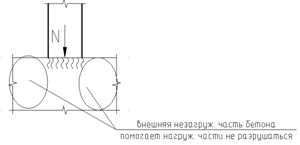

При местном сжатии прочность бетона выше, чем обычно. Повышение прочности бетона зависит:

- от схемы приложения нагрузки;

- от вида бетона;

- от наличия косвенного армирования в месте локального приложения силы.

Проявление увеличения прочности в месте локального приложения силы встречается:

- при опирании колонны на фундамент;

- при опирании колонны на колонну;

- при опирании балок на стены;

- при опирании колонн или других элементов на опорные плиты (плиты перекрытия, фундаментные плиты).

Расчет прочности элементов на местное сжатие (смятие):

а) элементы без косвенного армирования:

Условие прочности: ,

где ψ – коэффициент, зависящий от характера распределения местной нагрузки; при равномерно распределенной нагрузке ψ = 1, при неравномерном (под концами балок, прогонов, перемычек) ψ = 0,75;

Rb,loc – расчетное сопротивление бетона смятию, определяемое по формуле: , где α – зависит от класса бетона, , Aloc1 – площадь смятия, Aloc2 – расчетная площадь смятия, включает участок, симметричный по отношению к площади смятия (схемы для определения Aloc2 приведены в СНиП 2.03.01-84* «Бетонные и железобетонные конструкции»).

б) элементы с косвенным армированием в виде сварных поперечных сеток:

Условие прочности: ,

где Rb,red – приведенная призменная прочность бетона при расчете на местное сжатие, определяемое по формуле: , где Rs,xy – расчетное сопротивление арматуры сеток, МПа; φ – коэффициент эффективности косвенного армирования, определяемый по формуле: , где ; - коэффициент косвенного армирования сетками, где - соответственно число стержней, площадь поперечного сечения и длина стержня сетки (в осях крайних стержней) в одном направлении; - то же, в другом направлении; , но не более 3,5, Aloc1 – площадь смятия, Aloc2 – расчетная площадь смятия, включает участок, симметричный по отношению к площади смятия; φs – коэффициент, учитывающий влияние косвенного армирваония в зоне местного сжатия, зависит от схемы приложения местной нагрузки.

2. Продавливание.

Расчет на продавливание производят для следующих конструкций:

- плиты при локальном приложении нагрузки;

- фундаменты под колонны;

- свайные ростверки.

Продавливание может возникнуть в конструкциях, когда к ним приложена нагрузка на ограниченной площади. Продавливание происходит по боковой поверхности пирамиды, грани которой наклонены под углом 450 (рис.50). Продавливанию сопротивляется бетон, работающий на срез с расчетным сопротивлением, равным Rbt. Очевидно, что чем выше класс бетона и чем больше площадь боковой поверхности пирамиды, тем выше сопротивление продавливанию.

Условие прочности:

,

Подпись:где F – продавливающая сила (принимается равной силе, действующей на пирамиду продавливания, за вычетом нагрузок, приложенных к большему основанию по плоскости расположения растянутой арматуры); α – коэффициент, зависящий от вида бетона (для тяжелого бетона α = 1); um – среднеарифметическое значений периметров верхнего и нижнего оснований пирамиды, образующейся при продавливании в пределах рабочей высоты сечения.
