Марка бетона по морозостойкости – характеризуется числом выдерживаемых бетоном циклов попеременных замораживания и оттаивания в насыщенном водой состоянии. После определенного числа циклов производят испытания бетонных кубов на сжатие. Снижение прочности на 15 % при таком количестве циклов определяет марку бетона по морозостойкости. F 50 ÷ F 500.
Марка бетона по водонепроницаемости – характеризуется предельным давлением воды (кг/см2), при котором еще не наблюдается ее просачивание через испытываемый стандартный образец. W 2 ÷ W 12.
Марка бетона по средней плотности – гарантированная собственная масса бетона (кг/м3): тяжелый бетон D 2200 ÷ D 2500.
Марка бетона по самонапряжению - значение предварительного напряжения в бетоне, МПа, создаваемого в результате его расширения при коэффициенте продольного армирования μ = 0,01, и контролируется на образцах-призмах размером 10×10×40см.
Sp 0,6 ÷ Sp 4.
Процесс твердения бетона значительно ускоряется при повышении температуры и влажности среды. При благоприятных условиях твердения прочность бетона может нарастать годами. Твердение бетона при отрицательной температуре резко замедляется или прекращается.
3.5.6. Прочность бетона при длительном действии нагрузки
Предел длительного сопротивления бетона осевому сжатию составляет Rbl ≈ 0,9Rb, т. к. при длительном действии нагрузки под влиянием развивающихся значительных неупругих деформаций бетон разрушается при напряжениях, меньших, чем Rb.
3.5.7. Прочность бетона при многократно повторяемых нагрузках
При действии многократно повторяемых нагрузок прочность бетона сжатию под влиянием развития структурных микротрещин уменьшается. Предел прочности бетона (предел выносливости) Rf зависит от числа циклов нагрузки – разгрузки n и отношения попеременно возникающих минимальных и максимальных напряжений
.
При n ~ 107 Rf ≈ 0,5÷0,7 Rb.
3.5.8. Динамическая прочность бетона
При динамической нагрузке большой интенсивности, но малой продолжительности, имеет место увеличенное временное сопротивление бетона – динамическая прочность. Это явление объясняется энергопоглощающей способностью бетона, работающего только упруго в течение короткого промежутка нагружения динамической нагрузкой. Чем меньше время τ нагружения, тем больше коэффициент динамической прочности бетона
. При τ=0,1 сек Rd ≈ 1,2Rb.
Виды деформаций бетона:
Объемные – во всех направлениях под влиянием усадки, изменения температуры и влажности. Силовые – от действия внешних сил.Бетону свойственно нелинейное деформирование, поэтому силовые деформации в зависимости от характера приложения нагрузки и длительности ее действия делят на 3 вида: деформации при однократном загружении кратковременной нагрузкой, деформации при длительном действии нагрузки и деформации при многократно повторяющемся действии нагрузки.
3.6.1. Деформации при однократном загружении кратковременной нагрузкой
Деформация бетона:
(рис. 7),
где εе – упругая деформация, εpl – упругопластическая деформация.
Если образец загружать по этапам и замерять деформации дважды – сразу после приложения нагрузки и через некоторое время после выдержки под нагрузкой, получим ступенчатую линию (рис. 8). При достаточном числе загружений, ступенчатая линия зависимости σb – εb может быть заменена плавной кривой. Таком образом, упругие деформации бетона соответствуют лишь мгновенной скорости загружения образца, а неупругие развиваются во времени.

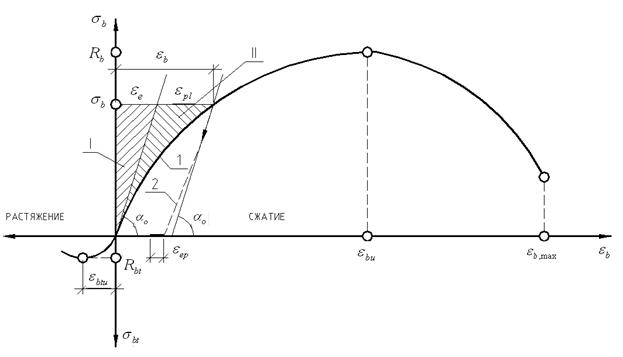

Рис. 7. Диаграмма зависимости между напряжениями и деформациями в бетоне
при сжатии и растяжении:
I – область упругих деформаций; II – область пластических деформаций;
1 – загрузка; 2 – разгрузка; εbu – предельная сжимаемость;εbtu – предельная растяжимость;
εер – доля неупругих деформаций, восстанавливающихся после разгрузки.
С увеличением скорости загружения V при одном и том же напряжении σb неупругие деформации уменьшаются (рис. 9).

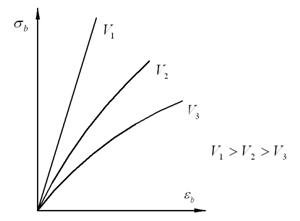

Рис. 8. Диаграмма σb – εb в сжатом бетоне при Рис. 9. Диаграмма σb – εb в сжатом бетоне при
различном числе этапов загружения. различной скорости загружения.
3.6.2. Деформации при длительном действии нагрузки
При длительном действии нагрузки обнаруживается постепенное снижение сопротивления бетона (ниспадающая ветвь диаграммы σb – εb). При длительном действии нагрузки неупругие деформации бетона с течением времени увеличиваются.
Участок 0-1 (рис. 10) характеризует деформации, возникающие при загружении. Участок 1-2 характеризует нарастание неупругих деформаций при постоянном значении напряжений.
Свойство бетона, характеризующееся нарастанием неупругих деформаций с течением времени при постоянных напряжениях, называют ползучестью бетона
При длительном действии постоянной нагрузки, если деформации ползучести нарастают свободно, напряжения в бетоне остаются постоянными. Когда связи в бетоне (например, арматура) ограничивают свободное развитие ползучести, то напряжения в бетоне уменьшаются. То есть происходит перераспределение внутренних напряжений между бетоном и арматурой.
Свойство бетона, характеризующееся уменьшением с течением времени напряжений при постоянной начальной деформации
, называют релаксацией напряжений.
Природа ползучести бетона объясняется его структурой, длительным процессом кристаллизации и уменьшением количества геля при твердении цементного камня. С течением времени процесс перераспределения напряжений с гелевой составляющей на кристаллический сросток и зерна заполнителей затухает и деформирование прекращается.
Величина деформаций ползучести в конечном итоге не зависит от скорости нагружения образца. Ползучесть бетона увеличивается с ростом напряжений. Загруженный в раннем возрасте бетон обладает большей ползучестью, чем старый. Ползучесть бетона в сухой среде больше, чем во влажной. С увеличением В/Ц и количества цемента на единицу объема бетонной смеси ползучесть возрастает. С повышением прочности зерен заполнителей, повышением прочности бетона, его класса ползучесть уменьшается.
3.6.3. Деформации бетона при многократно повторяющемся действии нагрузки
Многократное повторение действия нагрузки приводит к накапливанию неупругих деформаций (рис. 11). После большого количества циклов эти деформации постепенно выбираются, ползучесть достигает предельного значения, бетон начинает работать упруго.
С каждым последующим циклом кривая зависимости σb – εb постепенно становится прямой, характеризующей упругую работу. Такой характер работы наблюдается при
. При больших значениях
неупругие деформации начинают неограниченно расти, при этом кривизна σb – εb меняет знак.

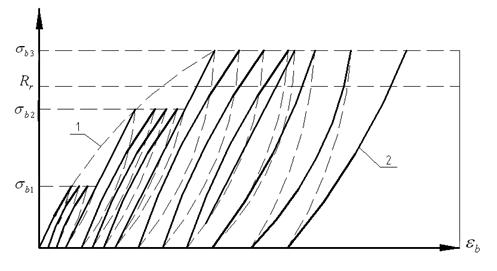

Рис. 11. Диаграмма зависимости между напряжениями и деформациями в бетоне
при многократном повторном загружении бетонного образца:
1 – первичная кривая; 2 – конечная кривая.
3.6.4. Предельные деформации бетона перед разрушением
Это предельная сжимаемость
и предельная растяжимость
. Зависят от:
- прочности бетона; класса бетона; состава бетона; длительности приложения нагрузки.
При сжатии в среднем
.
При растяжении в среднем
.
При изгибе в крайнем сжатом волокне в среднем
.
Начальный модуль упругости бетона (рис. 12) при сжатии Еb соответствует лишь упругим деформациям, возникающим при мгновенном загружении:
.
Модуль полных деформаций бетона (рис.12) при сжатии
соответствует полным деформациям; является величиной переменной:
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
