9) повышение сейсмической и динамической стойкости конструкций;
10) увеличение долговечности конструкций в зданиях с агрессивными средами, а также при эксплуатации в низких и высоких температурах.
Основным направлением технической политики в области строительства являются снижение его стоимости, энергоемкости и трудоемкости при высокой долговечности и надежности зданий, повышение технологичности как отдельных элементов, так и конструкций в целом. К настоящему времени наибольшее распространение в жилищно-гражданском строительстве получили полносборные каркасные и бескаркасные многоэтажные здания и здания из объемных элементов.
Под каркасными понимают здания, основной несущей конструкцией которых является железобетонный каркас, состоящий из колонн и ригелей или из одних колонн (при безригельной схеме). Безригельная схема уменьшает количество монтажных элементов, общую массу железобетонных конструкций, исключает устройство трудоемких консолей на колоннах и упрощает монтаж каркаса. Каркасные здания из-за относительно большого количества сборных элементов оказываются более трудоемкими в изготовлении и монтаже и менее экономичными по сравнению с бескаркасными зданиями. Они целесообразны при высоте зданий не менее 10 этажей и широком применении в ограждающих конструкциях (панели наружных и внутренних стен), панелях перегородок, перекрытиях легких тепло - и звукоизоляционных материалов.
Под бескаркасными понимают здания, в которых полностью отсутствуют колонны, ригели и обвязки. Состоят они из крупных элементов (чаще всего размером на комнату) — панелей стен, перегородок и плит перекрытий. Бескаркасные крупнопанельные здания строят в основном с несущими поперечными стенами с шагом до 6 м и более. В таких зданиях полностью используют несущую способность поперечных стен. Панели наружных стен выполняют только теплозащитные функции, поэтому их изготовляют из легкого местного материала.
В бескаркасных зданиях, по сравнению с каркасными, в среднем на 20% сокращается число монтируемых элементов и выравнивается их масса, вследствие чего снижаются сроки строительства и уменьшаются приведенные затраты. В них представляется возможность передачи усилий через подстилающий растворный слой, что позволяет на 60... 70% сократить массу металлических закладных частей и повысить капитальность зданий в отношении повреждения закладных стальных деталей коррозией или огнем.
Под зданиями из объемных элементов понимают здания, монтируемые из крупных объемных блоков. Их конструктивная схема в большинстве случаев является бескаркасной. Эти здания особенно перспективны, так как в большей степени отвечают требованиям индустриализации и позволяют почти полностью перевести строительство зданий на заводской конвейер, включая весь комплекс санитарно-технических, электромонтажных и архитектурно-отделочных работ. На строительной площадке выполняют лишь монтаж готовых квартир.
Многоэтажные производственные каркасные здания с балочными перекрытиями получили широкое распространение в химической, радиотехнической и других отраслях промышленности. По этой схеме строят также многие общественные здания.
Увеличение числа этажей сказывается главным образом на усилении сечения колонн и вертикальных связевых диафрагм нижних этажей, что меньше влияет на затраты материалов и общую стоимость здания, чем увеличение толщины несущих панелей в бескаркасных зданиях. В каркасных зданиях целесообразно горизонтальные нагрузки передавать ядру жесткости из монолитного железобетона. Каркас здания привязывают к ядру жесткости и он воспринимает только вертикальные нагрузки. При больших размерах в плане и большой высоте здания с монолитным ядром жесткости оказываются экономичнее каркасных зданий без ядра жесткости.
Многоэтажные здания с безбалочными перекрытиями сооружают на предприятиях пищевой промышленности, холодильниках и других производствах с повышенными требованиями к чистоте помещений. Наиболее экономичны многоэтажные здания с укрупненной сеткой колонн (6 × 12; 6 × 18; 12 × 12 м), так как они обеспечивают быструю и рациональную перестройку технологии производства. В многоэтажных производственных зданиях целесообразно применять предварительно напряженные ригели с внешним армированием. Монолитные железобетонные перекрытия или покрытия с внешней профилированной листовой арматурой возводят без применения опалубки. Формой для них служит профилированный настил, уложенный на несущие конструкции — балочную клетку, прогоны, несущие стены; настил используют в качестве подмостей, а после укладки бетона он является арматурой плиты.
В целях создания гибкой планировки цехов, модернизации и усовершенствования производства в последнее время все шире внедряют в строительство многоэтажные производственные здания с техническими этажами и пролетами междуэтажных перекрытий до 36 м.
Прочность бетона на растяжение в 15-20 раз ниже, чем прочность на сжатие. Предельная растяжимость бетона
(0,15 мм на 1 м), а предельная сжимаемость
(2 мм на 1 м). Низкая прочность на растяжение не позволяет использовать неармированный бетон в конструкциях, испытывающих растяжение. Поэтому из бетона выполняют конструкции, воспринимающие сжимающие усилия: стены, фундаменты, колонны, подпорные стенки и др.
Разрушение бетонных балок происходит от разрыва нижних наиболее растянутых волокон (рис. 1, а). При этом несущая способность сжатой зоны балки используется не более чем на 5…7%. Поэтому растянутую зону балки усиливают путем введения упрочняющих элементов, чаще всего, в виде стальной арматуры. Относительное удлинение стальной арматуры при растяжении в тысячу раз превышает относительное удлинение бетона.
При достаточном армировании железобетонная балка разрушится при полном исчерпании несущей способности сжатой зоны бетона (рис. 1, б).
а)
б)

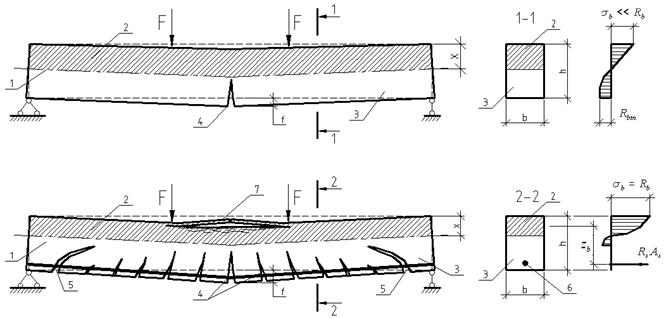

Рис. 1. Схема разрушения балки:
а – бетонной; б – железобетонной; 1 – нулевая (нейтральная линия), 2 – сжатая зона балки; 3 – растянутая зона балки; 4 – нормальные трещины; 5 – наклонные трещины; 6 – стальная арматура; 7 – разрушение бетона сжатой зоны.
Железобетон – это комплексный строительный материал, в котором бетон и арматура, соединенные взаимным сцеплением, работают под нагрузкой как единое монолитное тело. Бетон предназначается для восприятия преимущественно сжимающих усилий, а арматура – растягивающих.
2.2. Достоинства и недостатки железобетонных конструкций
К достоинствам железобетонных конструкций относятся:
· высокая прочность:
· большая долговечность;
· высокая степень огнестойкости;
· стойкость против атмосферных воздействий;
· малые эксплуатационные расходы на содержание;
· гигиеничность;
· экономичность ввиду повсеместной доступности сырья.
Недостатки железобетонных конструкций.
За счет сцепления с арматурой бетон работает под нагрузкой совместно с арматурой. Предельная растяжимость бетона в тысячу раз меньше предельной растяжимости стальной арматуры, поэтому при совместном растяжении цельность бетона сохраняется только в начальный период эксплуатации (см. рис. 1, б). Напряжения в арматуре в период образования трещин всегда незначительны по сравнению с предельной прочностью арматуры.
С увеличением внешней нагрузки в изгибаемых балках происходит развитие по высоте сечения балки трещин, резко уменьшается высота сжатой зоны, снижается жесткость балки, что приводит к возрастанию прогиба.
С учетом вышеизложенного к недостаткам железобетонных конструкций без предварительного напряжения относятся:
· низкая трещиностойкость вследствие слабого включения в работу арматуры в период образования трещин, быстрое их раскрытие и быстрый рост прогибов;
· нерациональность использования в железобетонных конструкциях без предварительного напряжения высокопрочной арматуры;
· невыгодность использования бетонов повышенной и высокой прочности, поэтому железобетонные конструкции без предварительного напряжения обладают большой массой, что ограничивает величину перекрываемых пролетов;
· большая трудоемкость при изготовлении;
· большая звуко - и теплопроводность.
2.3. Виды железобетонных конструкций
1. Сборные конструкции – конструкции, возведение которых на строительной площадке производят из заранее изготовленных элементов.
2. Монолитные конструкции – конструкции, возведение которых осуществляют непосредственно на строительной площадке.
3. Сборно–монолитные конструкции – комплексные конструкции, в которых сборный и монолитный железобетон, укладываемый на месте строительства, работает под нагрузкой как одно целое.
Для обеспечения долговечной и нормальной эксплуатации бетон для железобетонных конструкций должен иметь необходимые для этого физико-механические свойства:
- прочность; хорошее сцепление с арматурой; непроницаемость для защиты арматуры от коррозии; специальные требования: морозостойкость, жаростойкость, коррозионная стойкость и др.
1. По структуре:
а) плотные;
б) крупнопористые;
в) поризованные;
г) ячеистые.
2. По плотности:
а) особо тяжелые (ρ > 2500 кг/м3);
б) тяжелые (ρ = 2200 ÷ 2500 кг/м3);
в) облегченные (чаще мелкозернистые) (ρ = 1800 ÷ 2200 кг/м3);
г) легкие (ρ = 800 ÷ 1800 кг/м3).
3. По виду заполнителей:
а) на плотных заполнителях (щебень, песок, гравий);
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
