Курс лекций по дисциплине «Железобетонные конструкции» (стр. 15 )

Если условие прочности не соблюдается, а увеличить Rbt или h0 нет возможности, то устанавливают хомуты, нормальные к плоскости плиты, а расчет производят из условия:

, но не более 2Fb,

где , Fsw определяется как сумма всех поперечных усилий, воспринимаемых хомутами, пересекающими боковые грани расчетной пирамиды продавливания, по формуле , где Rsw = 175 МПа независимо от класса стали.

Лекция №9. Растянутые элементы

9.1. Конструктивные особенности

Центрально-растянутые элементы – это элементы, в нормальном сечении которых точка приложения продольной растягивающей силы N совпадает с точкой приложения равнодействующей усилий в продольной арматуре.

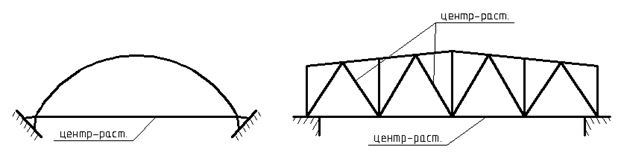

К центрально-растянутым элементам относятся затяжки арок, нижние пояса и нисходящие раскосы ферм и другие элементы (рис. 51).

Рис. 51. Центрально-растянутые элементы.

Центрально-растянутые элементы проектируют, как правило, предварительно-напряженными.

Основные принципы конструирования центрально-растянутых элементов:

- стержневую рабочую арматуру без предварительного напряжения соединяют по длине сваркой;

- стыки внахлестку без сварки допускаются только в плитных и стеновых конструкциях;

- растянутая предварительно-напряженная арматура в линейных элементах не должна иметь стыков;

- в поперечном сечении предварительно напряженную арматуру размещают симметрично (чтобы избежать внецентренного обжатия элемента);

Внецентренно-растянутые элементы – это элементы, которые одновременно растягиваются продольной силой N и изгибаются моментом М, что равносильно внецентренному растяжению силой N с эксцентриситетом eo относительно продольной оси элемента. При этом различают 2 случая: когда продольная растягивающая сила N приложена между равнодействующими усилий в растянутой и сжатой арматуре, и положение, когда сила приложена за пределами данного расстояния.

К внецентренно-растянутым элементам относятся нижние пояса безраскосных ферм и другие конструкции.

Внецентренно-растянутые элементы армируют аналогично изгибаемым элементам, а при положении N в пределах сечения – аналогично армированию центрально-растянутых элементов.

Внецентренно-растянутые также обычно подвергаются предварительному напряжению, что существенно повышает их трещиностойкость.

9.2. Расчет прочности центрально-растянутых элементов

Разрушение центрально-растянутых элементов происходит после того, как в бетоне образуются сквозные трещины, и он выключится из работы, а в арматуре напряжения достигнут предела текучести.

Несущая способность центрально-растянутого элемента обусловлена предельным сопротивлением арматуры без участия бетона:

,

где Rs – расчетное сопротивление арматуры растяжению,

As,tot – площадь сечения всей продольной арматуры.

9.3. Расчет прочности внецентренно-растянутых элементов

Расчет должен производиться в зависимости от положения продольной силы N.

Случай малых эксцентриситетов (продольная сила N приложена между равнодействующими усилий в растянутой и сжатой арматуре (рис. 52)).

В этом случае всё сечение растянуто. В предельном состоянии в бетоне образуются сквозные поперечные трещины. Бетон в работе не участвует. Разрушение элемента происходит, когда напряжения в продольной арматуре достигнут предельного значения:

; .

Случай больших эксцентриситетов (продольная сила N приложена за пределами расстояния между равнодействующими усилий в растянутой и сжатой арматуре (рис. 53)).

Как и при изгибе, часть сечения сжата, а часть растянута. Вследствие образования трещин в бетоне растянутой зоны растягивающие усилия воспринимаются арматурой.

Несущая способность элемента обусловлена предельным сопротивлением растяжению арматуры растянутой зоны, а также предельным сопротивлением сжатию бетона и арматуры сжатой зоны:

;

при этом высота сжатой зоны x определяется из условия .

Если полученное значение , в условие прочности подставляется .

Приложение 1

Приложение 2
