Схема водоснабжения и водоотведения города Вологды до 2023 года (стр. 5 )

Имеется четыре водозабора из поверхностных источников и подземные водозаборы из двух скважин:

- Водозаборные сооружения №1 и №2 руслового и берегового типа на р. Вологде расположены в районе д. Михальцево Вологодского района на расстоянии 46 км. от устья реки.

- Водозаборные сооружения руслового типа на озере Кубенском, расположены в 30 км. от г. Вологды, в юго-восточной части озера в заливе.

- Водозаборные сооружения на р. Тошня в районе д. Григорьевское.

- Скважина № 000 расположена по адресу: Центральный пер., 3а.

- Скважина № 000 расположена по адресу: а.

Водозаборные сооружения №1 в составе берегового водозабора совмещенного типа и насосной станции I подъема эксплуатируются с 1972 года. Производительность составляет 144 тыс. куб. м/сут. Забор воды осуществляется двумя ярусами водоприемных окон, по 3 окна в нижнем и верхнем горизонте воды. После водоприемных окон вода поступает в приемно-всасывающее отделение насосной станции 1 подъема № 1.

Насосная станция первого подъма № 1 — шахтного типа. По степени обеспеченности подачи воды насосная станция относится к 1-й категории. В насосной станции установлена следующая группа основных насосов: Д2500-62а-2 — 3 ед. Режим работы насосов определяется графиком.

Водозаборные сооружения №2 в составе бетонного водоприемника, самотечных водоводов и насосной станции первого подъема №2 сданы в эксплуатацию в 1987 году. Производительность сооружений 144 тыс. куб. м/сут. Забор воды производится через водоприемный оголовок и по двум сифонным трубопроводам диаметром 1200 мм протяженностью 55 п. м. подается в водоприемные камеры, совмещенные с насосной станцией первого подъема №2.

Насосная станция первого подъема №2 - шахтного типа. По степени обеспеченности подачи воды насосная станция относится к 1-й категории. В насосной станции установлена следующая группа основных агрегатов: Д2500-62 — 4 ед.

В качестве рыбозащитных мероприятий приняты фильтрующие кассеты с заполнителем из керамзита.

Для суточного регулирования стока реки и создания необходимых глубин для нормальной работы водозабора в 1972 году построена бетонная водоподъемная плотина длиной 76 м и напором 4,5 м с водосбросом открытого типа. Регулирование уровней осуществляется при помощи 4-х затворов, оборудованных подъемниками.

Водозаборные сооружения на оз Кубенском в составе подводящего канала длиной 5,4 км., бетонного водоприемного оголовка, самотечных водоводов и насосной станции 1-го подъема совмещенной с водоприемными камерами эксплуатируются с 1990 года. Производительность водозабора куб. м/сут.

Забор воды производится через водоприемный оголовок, состоящий из двух секций, и по двум сифонным трубопроводам д=1400 мм протяженностью 2,3 км вода подается в приемную камеру, совмещенную с насосной станцией 1-го подъема. В целях рыбозащиты на водоприемных окнах установлены фильтрующие кассеты с заполнителем из керамзита.

Насосная станция первого подъема - шахтного типа. По степени обеспеченности подачи воды насосная станция относится к 1-й категории. В насосной станции установлена следующая группа основных агрегатов: Д 6300-80 – 2 ед.; Д 2500-62 — 2 ед.

В период, когда воды в р. Вологде не хватает, водоснабжение города осуществляется из оз. Кубенского. При этом, вода водозаборными сооружениями и насосной станцией 1-го подъема на оз. Кубенском подается к узлу водозаборных сооружений на р. Вологде, которые в этом случае работают в режиме второго подъема.

Водозаборные сооружения на р. Тошня состоят из водоприемного оголовка, двух самотечных трубопроводов и насосной станции 1-го подъема. Эксплуатировались с 1955 года, в 1965 году проведена реконструкция с увеличением мощности с 20 до 38 тыс. куб. м/сут. В 1973 году, после ввода в эксплуатацию водозабора № 1 на р. Вологде находились в резерве.

В 1982 году в связи с недостатком воды в меженный период в р. Вологде и р. Тошне построна водоподпорная железобетонная плотина на р. Тошне для городского водозабора и водозабора для станции осветления воды подшипникового завода.

С 1997 года водозаборные сооружения на р. Тошня законсервированы ввиду низкого качества воды в источнике.

Водозаборные сооружения в п. Лоста

Водоснабжение п. Лоста осуществляется из 2-х артезианских скважин, расположенных в п. Лоста.

1. Скважина № 000, год бурения 1971, глубина 155 м, расчетный дебит 20куб. м/час. расположена у водонапорной башни по адресу: Центральный пер., 3а. Скважина оборудована насосом 4SR8/17 фирмы PEDROLLO, водосчетчиком УЗР US---800.

2. Скважина № 000, год бурения 1985, глубина150 м, расчетный дебит 20 куб. м/час. расположена у водонапорной башни в по адресу: а. Скважина оборудована насосом 4SR8/17 фирмы PEDROLLO, водосчётчиком УЗР US---800.

Водопродная сеть пос. Лоста представлена двумя закольцованными участками соединенными между собой перемычкой с возможностью разделения.

На участке 1 подача осуществляется скважиной 25920. Вода из скважины насосом подается непосредственно в водопроводную сеть и через водонапорную башню к потребителю. Протяженность сети 2,8 км.

На участке 2 подача воды осуществляется из скважины № 000. Вода подается в водонапорную башню, откуда поступает потребителям по водопроводной сети протяженностью 2,0 км.

Действующие скважины обеспечивают 50 % водопотребления поселка, недостающий объем воды добирается из скважин . Водопроводная сеть кольцевая.

Весь бассейн поверхностных водоисточников выше водозабора расположен в зоне интенсивного земледелия и другой хозяйственной деятельности человека. В водную среду попадают не только вредные ингредиенты промышленных и бытовых сточных вод, но и поверхностный сток с сельхозугодий, промплощадок и селитебных территорий. Большую роль играют также аэротехногенные загрязнения, переносимые с воздушными массами на большие расстояния. В таких условиях безопасность использования воды зависит от возможности барьерной защиты сооружений по отношению к этим загрязнениям. Паводковые и аварийные периоды характеризуются многократным (в 10 раз и более) увеличением содержания примесей в воде, но продолжаются недолго - от 10 до 20 сут. В таком случае необходимо внедрение метода очистки, который может быть использован в экстраординарной ситуации в течение ограниченного периода времени с максимальной эффективностью по отношению к данным загрязнениям.

1.3. Описание существующих сооружений очистки и подготовки воды, включая оценку соответствия применяемой технологической схемы требованиям обеспечения нормативов качества и определение существующего дефицита (резерва) мощностей

Очистные сооружения водопровода (ОСВ)

Для оказания услуг по обеспечению водоснабжения населения и промышленных предприятий города МУП ЖКХ «Вологдагорводоканал» эксплуатирует очистные сооружения водопровода (ОСВ). Площадка очистных сооружений находится в пределах города в северо-западной части на правом берегу реки Вологды. Площадь, занимаемая ВОС составляет 18,84 га., которая ограждена сплошным забором высотой 3 метра с сигнализацией и постоянным контролем наблюдения, длина ограждения по периметру составляет 1 км. 700 м. Территория ВОС является зоной строгого санитарного режима, где организованна круглосуточная охрана. Территория благоустроена и озеленена. Водоочистные сооружения укомплектованы службами: механической, электротехнической, технологической и службой лабораторного контроля.

В целях обеспечения санитарно-эпидемиологической надежности сооружений водоподготовки в местах расположения водозаборных сооружений и окружающих их территорий установлены зоны санитарной охраны (далее – ЗСО). Проект ЗСО поверхностного источника хозяйственно-питьевого водоснабжения разработан в 2004 году и утвержден постановлением Правительства Вологодской области от 01.01.01 года № 000.

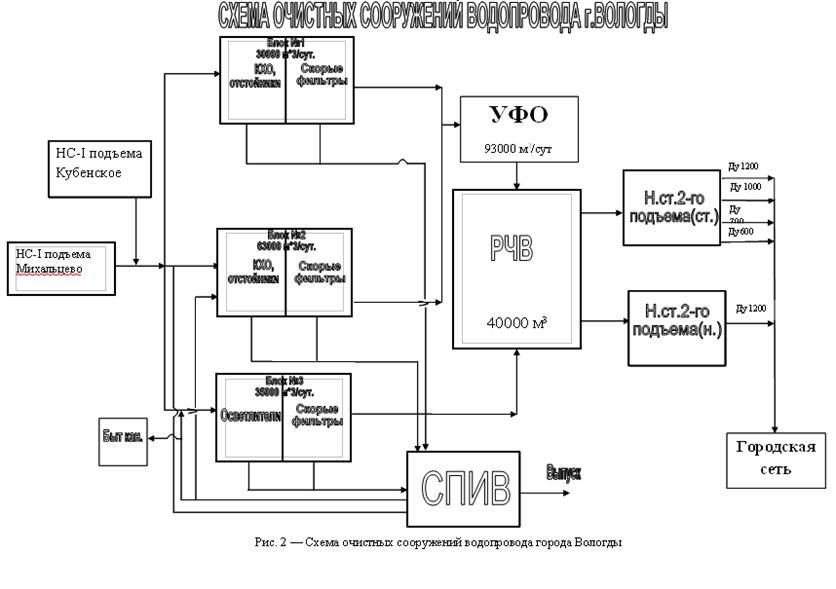

В состав очистных сооружений водопровода входят следующие сооружения:

1) Блоки ОСВ №1, №2 и №3 (далее – БОС);

2)Реагентное хозяйство;

3) Блок УФО, запущенный в составе очистных в 2012 году, состоящий из 4 установок УДВ-24А-350В

4) Резервуары чистой воды общим объемом 40 тыс. куб. м:

- РЧВ№1, №2 - по 2000 м3

- РЧВ№м3

- РЧВ№4, №5, №6 - по 10000м3

5)Насосные станции второго подъема №1 и №2. Станции работают параллельно, регламент их работы определен технологической службой в зависимости от потребности города в питьевой воде.

6)Станция повторного использования промывных вод.

Полная проектная производительность ОСВ – 128,0тыс. куб. м/сут.

Практически максимальная производительность ОСВ – 155 т. м3/сут.

Фактическая среднегодовая производительность очистных сооружений водопровода за 2012 год – 110 тыс. куб. м/сут.

Состав сооружений блоков ВОС №1,№2 и №3:

1)Первый блок очистных сооружений производительностью 30 тыс. м3 /сут.

В состав сооружений входят:

- 2 вертикальных смесителя объемом 50м3;

- 4 камеры хлопьеобразования объемом 36м3;

- 4 горизонтальных отстойника объемом 1000м3 каждый;

-8 скорых фильтров площадью 25м3 каждый и общей производительностью 30 тыс. м3/сут. Загрузка фильтров выполнена кварцевым песком фракции 0,8-1.2 мм и толщиной слоя мм с поддерживающим слоем гравия фракции 2-40 мм.

2)Второй блок очистных сооружений производительностью 63 тыс. м3/сут.

В состав сооружений входят:

–  2 вертикальных смесителя объемом 93 м3 каждый;

8 камер хлопьеобразования, объемом 243 м3 каждой, встроенной в отстойник;

- 8 горизонтальных отстойников, объемом 1215 м3 каждый;

- 8 скорых фильтров площадью 43 м2 каждый и общей производительностью 63 тыс. м3*сут. Загрузка фильтров выполнена кварцевым песком фракции 0,8-1.2 мм и толщиной слоя мм с поддерживающим слоем гравия фракции 2-40 мм.

3) Третий блок очистных сооружений проектной производительностью 35 тыс. м3/сут.

В состав сооружений входят:

- 3 микрофильтра с диаметром барабана 3 м;(не используются)

- 1 смеситель с тремя вертикальными перегородками, объемом 20 м3

- 6 осветлителей со слоем взвешенного осадка с встроенными рециркуляторами;

- 6 скорых фильтров площадью 60 м2 каждый, общей площадью 360 м2. Загрузка фильтров выполнена кварцевым песком фракции 0,8-1.2 мм толщиной слоя 1600мм с поддерживающим слоем гравия фракции 2-40 мм.

4) Реагентное хозяйство.

Реагенты, используемые в процессе водоподготовки:

- коагулянт - сернокислый алюминий технический жидкий;

- флокулянт – полиакриламид АК-631 и ФЛОПАМ;

- хлор.

5) Блок УФО.

Вода производимая на блоках №1 и №2, обрабатывается ультрафиолетом. Технология УФ-обеззараживания была внедрена на ОСВ МУП ЖКХ «Вологдагорводоканал» в 2012 году. В состав станции УФО входит 4 установки типа УДВ-24А-350В.

Расположение узла УФ-обеззараживания перед резервуарами чистой воды создает надежный барьер к распространению бактериологических загрязнений. Результаты внедрения УФ-обеззараживания в технологию производства питьевой воды - отсутствие в питьевой воде колифагов, антигена ротавирусов и гепатита А, общих колиформных бактерий.

6) Станция повторного использования воды

СПИВ - это квадратное в плане сооружение, состоящее из железобетонной подземной части и кирпичного павильона. В подземной части размещены резервуары – усреднители, песколовки и насосная станция. Вода после промывки фильтров и продувки отстойников со всех трех блоков по трем водоводам поступает в резервуары – усреднители объемом по 1000 м3 каждый. Такая емкость резервуара - усреднителя рассчитана исходя из обеспечения приема воды от двух промывок фильтров и одной продувки. Затем вода равномерно перекачивается без какой-либо дополнительной очистки и подается в голову сооружений блока 63 т. м3/сут. Резервуары-усреднители устроены в виде двух самостоятельных емкостей. При нормальном режиме работы сброс промывной воды предусматривается одновременно в оба резервуара, чем обеспечивается оптимальное использование их и насосов. Для перекачки промывной воды в насосном отделении сооружений установлено три насоса. Для периодического удаления песка и осадка из приямков (бункеров) песколовок установлены два грязевых насоса Для смыва и удаления осадка в резервуарах предусмотрен технический водопровод – гидросмыв. Осадок смывается в приямок, из которого удаляется насосом. Осадок из резервуаров удаляется с помощью насосов и по трубопроводу подается на фильтр – пресс «Bellmer» производства Германии, с установкой для приготовления флокулянта, в частности используется флокулянт немецкого производства «Praestol» марки катионный 650 и анионный 2515. Концентрация рабочего раствора 0,1 %. Средняя влажность осадка до фильтр-пресса – 99%, после фильтр-пресса – 75%. Обезвоженный осадок вывозится на полигон.

В 2004 году закончились работы по строительству перемычки с трубопровода оборотной воды на блок 35 т. м3/сут. в бытовую канализацию для сброса части промывной воды на ОСК.

7)Насосные станции II подъема:

Насосные станции 2-го подъема предназначены для подачи питьевой воды потребителю. Количество и производительность работающих насосов зависит от часовых расходов воды населением и предприятиями города.

Насосная станция 2-го подъема №1 (старая насосная) расположена на территории ОСВ, введена в эксплуатацию в 1963 году. В насосной станции установлено 6 насосных агрегатов для подачи питьевой воды в городскую водопроводную сеть №1 Д3200/75, №2 Д315/62, №3 БН – 1200, №4 Д3200/75, №5 Д3200/75, №6 Д3200/75 (установлен частотный регулятор оборотов двигателя).

Насосная станция 2 - го подъема № 2 (новая станция) расположена на территории ОСВ, введена в эксплуатацию в 1995 году. В состав насосной станции входят пять насосных агрегатов – Д2500/62, на первом насосном агрегате установлен частотный регулятор.

В зависимости от заданного давления, максимальное количество насосов, подающих воду в разводящую сеть, будет составлять 4 работающих агрегата. При пониженном давлении - 2 насосных агрегата

Электроснабжение очистных сооружений водопровода осуществляется от ПС «Западная» с Ф35 по двум кабелям на ввод 2 яч.19 и через РП-28 на ввод 1 яч.4 распределительной подстанции ОСВ РП-37 напряжением 6 кВ. Второе питание приходит с РП-10 с 2-х секций шин по 6 кВ. Дополнительно с ТП-464 по напряжению 0,4 кВ запитано реагентное хозяйство №2. Суммарная мощность трансформаторов 6/0,4 кВ составляет 2080 кВА (без учета ТП-464). Главным элементом электроснабжения ОСВ являются распределительные устройства (РУ) 6кВ и 0,4кВ, от безаварийности которых зависит жизнедеятельность города.

Теплоснабжение комплекса водоочистных сооружений осуществляется МУП «Вологдагортеплосеть» через 12 тепловых пунктов сооружений ОСВ и три прямые врезки с теплотрассы. Годовое потребление за 2012 год составило 5307 Гкал.

1.4. Описание технологических зон водоснабжения

Очистные сооружения водопровода обеспечивают очистку воды для водоснабжения города Вологды и его окрестностей, регламент их работы определен технологической службой в зависимости от потребности города в питьевой воде и качества воды в источниках.

Насосными станциями 2-ого подъема питьевая вода подается в городскую систему водоснабжения, которая разделена на две зоны: верхнюю и нижнюю. Нижняя зона включает в себя Центральную и Заречную части города, верхняя зона — Южную часть; граница разделения зон проходит по ул. Ленинградской и далее по железной дороге.

Водоснабжение верхней зоны обеспечивает зональная насосная станция (ЗНС); водоснабжение нижней зоны и ЗНС обеспечивают две насосные станции 2-го подъема, расположенные на очистных сооружениях водопровода. На территории ЗНС имеется резервуар чистой воды емкостью 10 тыс. куб. м.

С очистных сооружений водопровода питьевая вода по водоводам различных диаметров направляется на ЗНС и в отдельные районы города:

- по водоводам Ду 1200 мм и Ду 450 мм в центральную часть города, Октябрьский пос., а также по водоводу Ду 1000 мм через зональную насосную станцию в южную часть города (микрорайоны ПЗ, Тепличный мкр., мкр. Можайский, Бывалово, Завокзальный, Мишкольцкий, V и VI микрорайоны, п. Лоста;

- по 2-м водоводам Ду 600 мм и Ду 500 мм (ул. Некрасова, ул. Гоголя) в Заречную часть города;

- по водоводу Ду 900-600 мм в п. Ананьино и далее через зональную насосную станцию в Южные микрорайоны города;

- по водоводу Ду 400 мм в п. Прилуки.

- по водоводу Ду 600-300 мм в п. Кувшиново, п. Майский, с. Молочное;

В с. Молочное имеются два резервуара чистой воды емкостью 500 и 600 куб. м и насосная станция III подъема, обеспечивающая подачу воды потребителям. В комплекс системы водоснабжения п. Майский также входят два резервуара чистой воды емкостью 500 куб. м каждый и насосная станция III подъема.

Водоснабжение п. Лосты, п. Мосейково и д. Емельяново осуществляется из подземных источников: в п. Лоста расположены две артезианские скважины и две водонапорные башни с объемами баков 200 и 100 куб. м; в п. Мосейково — две скважины и одна водонапорная башня с объемом бака 50 куб. м; в д. Емельяново — две скважины и одна водонапорная башня с объемом бака 200 куб. м.

1.5. Описание состояния и функционирования существующих насосных станций

В составе производственных подразделений МУП ЖКХ «Вологдагорводоканал» цех водосети участок повысительных насосных станций (ПНС) обеспечивает бесперебойное снабжение водой потребителей в соответствии с установленными режимами работы.

Участок ПНС цеха водосети выполняет следующие задачи:

1. Бесперебойное обеспечение водой водопотребителей в требуемом объеме согласно зонам обслуживания в соответствии с реальным режимом водопотребления.

2. Экономия средств предприятия за счет снижения затрат на ремонт, обслуживание и содержание оборудования.

3. Учет и контроль за рациональным использованием тепло-, энерго - и трудовых ресурсов.

4. Содержание объектов ПНС и их территорий в состоянии соответствующем санитарным нормам.

5. Содержание объектов ПНС в надлежащем противопожарном состоянии.

6. Применение современных технологий.

7. Установление эксплуатационных режимов ПНС для бесперебойной подачи воды при соблюдении заданного напора в контрольных точках в соответствии с реальным режимом водопотребления.

8. Предотвращение возникновения неисправностей и аварийных ситуаций, а в случае их возникновения принятие мер к устранению и локализации аварий в соответствии с планами ликвидации.

10. Координация деятельности между структурными подразделениями цеха.

Цех водосети имеет в своем составе:

Участок повысительных насосных станций (ПНСстанции и 8 артезианских скважин;

Повысительные насосные станции предназначены для бесперебойного обеспечение водой водопотребителей. В состав оборудования входят подводящие (всасывающие) трубопроводы диаметром от 50 мм до 300 мм и отводящие (напорные) трубопроводы диаметром от 50 мм до 300 мм, насосные агрегаты производительностью от 0,6 до 320 м3/час, запорно-регулирующая арматура диаметром от 50 мм до 300 мм. Режим работы повысительных насосных станций определяется исходя из объема расхода питьевой воды в тех объектах, которые обслуживает данная станция.

Производительность повысительных насосных станций от 120 м3/сут до 8000 м3/сут.

Год ввода в эксплуатацию повысительных насосных станций с 1975 г по 2007 г.

Самой крупной по производительности является зональная насосная станция (ЗНС), ЗНС обеспечивает подачу воды в верхнюю зону системы водоснабжения города, включающую другие ПНС. Фактическая производительность ЗНС — 37000 м3/сут.

Все насосные станции имеют в своем составе основные и резервные насосные агрегаты. Переход с насосного агрегата на другой насосный агрегат обеспечивает равномерную работу всего насосного оборудования и проведение профилактических ремонтов согласно утвержденным графикам.

Все ПНС работают в автоматическом режиме без постоянного технологического персонала. С 2007 г. начато внедрение частотно-регулирующих преобразователей для насосных агрегатов для поддержания заданных параметров напора в сети, что позволило снизить затраты электроэнергии до 30-50%. Информация о работе насосных станций передается в центральную диспетчерскую на пульт дистанционного управления.

Артезианские скважины предназначены для забора подземных вод для бесперебойного обеспечение водой водопотребителей в п. Лоста, д. Емельяново, п. Мосейково. В состав оборудования входят водоподъёмные колонны диаметром 50 мм и отводящие (напорные) трубопроводы диаметром от 50 мм до 100 мм, водонапорные башни с объёмом накопительного резервуара до 200 м3, глубинные насосные агрегаты производительностью до 18 м3/час, запорно-регулирующая арматура диаметром от 50 мм до 100 мм. Режим работы артезианских скважин определяется исходя из объема расхода питьевой воды в тех объектах, которые обслуживает данная артезианская скважина.

Всё насосное оборудование на артезианских скважинах работает в автоматическом режиме без постоянного технологического персонала. С 2007 г. начато внедрение частотно-регулирующих преобразователей для насосных агрегатов для поддержания заданных параметров напора в сети, что позволило снизить затраты электроэнергии до 30-50% и работать без накопительных резервуаров.

Информация о работе головных сооружений и повысительных насосных станций передается в центральную диспетчерскую на пульт дистанционного управления.

В настоящее время действуют две системы диспетчерского управления и сбора данных.

SCADA ABB

Количество контролируемых объектов –– ПНС; 10 – контрольных точек на водоводах) включают в себя:

1.  18 расходомеров на повысительных насосных станциях;

2.  9 расходомеров на магистральных водоводах;

3.  57 датчиков давления на повысительных насосных станциях и на водоводах;

4.  10 затворов с дистанционным управлением;

5.  13 частотных преобразователей на насосных станциях;

6.  2-х частотных преобразователей, 1 электродвигателя мощностью 800 кВт на насосе № 6 насосной станции II-го подъема с силовыми трансформаторами на двух станциях, мощностью 1600 кВА 1000 кВА, и высоковольтных ячеек на насосной станции II-го подъема;

Предусмотрено управление насосными агрегатами, задвижками и частотными преобразователями. Контроллеры ABB модульного типа с Ethernet интерфейсом. Канал связи - радиоканал.

SCADA «Водоканал»

Количество контролируемых объектов –– ПНС; 2 – водонапорные скважины; 10 – КНС; одна контрольная точка на водоводе).

В процессе работы система постоянно контролирует следующие технологические параметры:

- входное и выходное давление; расходы; ток на насосных агрегатах; уровни в скважинах; аварии насосного оборудования, преобразователей частоты; затопление станции и машзала; проникновение на объект; состояние электрических вводов; охранно-пожарная сигнализация.

Предусмотрено управление насосными автоматическими насосными станциями и задвижками. Контроллеры Microchip с RS232 интерфейсом. Канал связи - радиоканал.

При внедрении системы решаются следующие задачи:

- эффективность работы повысительных насосных станций;

- эффективность работы канализационных насосных станций;

- возможность изменения параметров технологического процесса;

- возможность дистанционного управления удаленными объектами;

- привлечение внимания к изменению параметров и срабатыванию механизмов;

- увеличение надежности работы оборудования за счет предупреждения аварийных ситуаций путем автоматического контроля превышения не только аварийных, но и технологических установок по любому параметру и своевременной сигнализации об этом;

- повышение объективности регистрации работы оборудования. Система автоматически регистрирует все переключения механизмов, выходы параметров за пределы, срабатывания блокировок и действия оператора и хранит эти данные в течение значительного времени. При разборе какого-либо события можно запросить на экран и распечатать протокол работы системы за интересующий интервал времени, а также отобразить на дисплее и затем распечатать графики изменения во времени любых параметров;

- обнаружение несанкционированного вмешательства в работу оборудования;

- снижение затрат на создание и эксплуатацию системы по сравнению с применением традиционных средств КИПиА

Дальнейшее развитие системы диспетчерского управления и сбора данных:

1. Необходимо расширение количества контролируемых объектов (ПНС, КНС).

2. Увеличение количества контролируемых параметров ПНС-КНС.

3. Увеличение надёжности канала связи с контролируемыми. Объекты Телекомплекса поадресно представлены в таблице

Таблица 4

Расширение телекомплекса планируется на повысительных насосных станциях №2, 3,5, 7, 10, 11, 12, 13, 15, 19, 20, 21, 23, 25, 28, 30, 32, 37, 39, 40, 41, 43, 44, 45, 46, 50, 51, 52, 54, 55, 56, 57, 58, 59, 60, 61.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
