Схема водоснабжения и водоотведения города Вологды до 2023 года (стр. 14 )

КНС № 8

1. замена насосного агрегата № 1 на насосный агрегат Иртыш 300 РМ 2-6

2. замена шибера dy=300мм — износ, коррозия

4. вентиляция приточная - износ, коррозия

5. вентиляция вытяжная — износ, коррозия

5. клапан обратный dу 100 мм - 2 шт - износ, коррозия

6. всасывающий трубопровод - 2 м - dу=125 мм

КНС № 10

1. замена насосного агрегата № 3 СД 800-32 на насосный агрегат Иртыш РФ2 250/470

2. замена насосного агрегата №2 на насосный агрегат Иртыш РФ2 250/470

3. замена магистральных задвижек 2 шт. dy=600мм — износ, коррозия

4. напорный трубопровод dy=600мм - 8 м - износ

5. всасывающий трубопровод — 3м dy=300мм

5. вентиляция приточная — износ

6. вентиляция вытяжная — износ

7. здание насосной станции в аварийном состоянии - трещина капитальных стен

КНС № 12

1. замена насосного агрегата № 1 СД 450/22,5 на насосный агрегат Иртыш РФ 200/450

2. замена насосного агрегата № 2 СД 450/22,5 на насосный агрегат Иртыш РФ 200/450

3. замена насосного агрегата № 3 СД 450/22,5

4. задвижки всасывающие dy=200мм-2шт.- износ, коррозия

5.задвижки разделительные dy=400мм -2 шт.- износ, коррозия

6. трубопровод напорный м dy=400мм — износ, коррозия

7. вентиляция приточная — износ, коррозия

8. вентиляция вытяжная — износ, коррозия

9. замена шибера dy=600мм

КНС № 13

1. замена насосного агрегата № 2 на насосный агрегат Иртыш

2. замена насосного агрегата № 3 СД 160/45 на насосный агрегат Иртыш РФ2 125/400

3. замена шибера dy=500мм — износ, коррозия

4. вентиляция приточная - износ, коррозия

5 вентиляция вытяжная - износ, коррозия

КНС № 15

1. замена насосного агрегата SE.1.50.80.40.2.51.D

2.вентиляция приточная - износ, коррозия

3. вентиляция вытяжная — износ, коррозия

КНС № 16

1. замена насосного агрегата № 1 СД 50/10

2. клапан обратный dу 150 мм - 2 шт - износ, коррозия

3. вентиляция - износ

4. отсутствие подъездных путей

КНС № 18

1. замена насосного агрегата № 1 СД 160-45 на насосный агрегат Иртыш РФ2 125/400

2. замена насосного агрегата № 2 СД 160-45 на насосный агрегат Иртыш РФ2 125/400

3. замена насосного агрегата № 3 СД 160-45

4. задвижки разделительные dy=300мм -3шт. - износ, коррозия

5. всасывающий трубопровод - 5 м - dу =150 мм

6. напорный трубопровод - 8 м - dу =300 мм

КНС № 19

1. вентиляция приточно - вытяжная — износ, коррозия

2. заиливание приёмного резервуара

КНС № 20

1. замена насосного агрегата № 1 ФГ 144/10,5 на насосный агрегат Иртыш

2. замена насосного агрегата №2 ФГ 144/10,5 на насосный агрегат Иртыш

3. задвижка всасывающая dy=150мм - 4 шт - износ, коррозия

4. задвижка напорная dy=200мм - 2 шт. - износ, коррозия

5. всасывающий трубопровод - 3 м - dу=200 мм

6. напорный трубопровод 10 м - dy= 200 мм

7. вентиляция приточно-вытяжная — износ, коррозия

8. заиливание приёмного резервуара КНС № 21

1. замена насосного агрегата № 1 на насосный агрегат Иртыш

2. напорный трубопровод dy=200мм - 10м — износ, коррозия

3. вентиляция приточно-вытяжная - износ

КНС №22

1. замена насосного агрегата №1 СД 100/40 на насосный агрегат Иртыш

2. насосный агрегат № 2 СД 100/40 - износ

3. вентиляция приточно-вытяжная - износ, коррозия

4. напорный трубопровод dy=150мм — 10м

5. всасывающий трубопровод dy= 150мм - 3м

КНС № 23

1. замена насосного агрегата СД 160/45 на насосный агрегат Иртыш РФ2 125/400

2. вентиляция вытяжная — износ

3. вентиляция приточная - износ

КНС № 24

1. замена насоса № 2 СД 100/40 на насосный агрегат Иртыш

2. замена насоса № 1 СМ ,5 на насосный агрегат Иртыш

3. задвижка чугунная dy=150мм — 10шт. - износ, коррозия

4. замена обратного клапана dy=150мм - 2шт.

5. вентиляция вытяжная - износ

6. вентиляция приточная - износ

7. заиливание приёмного резервуара

КНС № 25

1. замена насосного агрегата № 1 СД 250/22,5

2. замена насосного агрегата № 2 СД 160/45 на насосный агрегат Иртыш РФ2 125/400

3. задвижка dy=250мм — 8 шт. - износ, коррозия

4. задвижка dy= 200мм — 2 шт. - износ, коррозия

5. вентиляция приточно-вытяжная - износ

6. заиливание приёмного резервуара

КНС № 29 – установка шибера dy=300мм

КНС № 30

1. напорный трубопровод нержав. сталь - износ

2. заиливание приёмного резервуара

КНС № 31 - реконструкция КНС из-за увеличения объёма стоков

КНС № 32 - реконструкция КНС

КНС № 33 - заиливание приёмного резервуара

КНС № 34 - заиливание приёмного резервуара

КНС №35 - заиливание приёмного резервуара

КНС № 37 - заиливание приёмного резервуара

КНС № 39 - вентиляция вытяжная — износ, коррозия.

3. Очистные сооружения канализации

3.1. На очистных сооружениях канализации в годах проведена реконструкция с внедрением технологий по углубленной очистке сточных вод от органических загрязнений (нитри-денитрификации), позволившая достичь качества очистки сточных вод, приближенных к нормативным требованиям на выходе по большинству параметров.

В объем работ по реконструкции входили следующие объекты:

ü  переоборудование первичных отстойников в денитрификаторы с установкой погружных механических мешалок ABS RW 6525-A50/12

ü  капитальный ремонт и замена системы аэрации аэротенков с установкой в них системы аэрации ЭКОПОЛИМЕР с применением дисковых аэраторов АР-420 Т, обладающих высокими массообменными характеристиками, и насосов нитратного рецикла ABS AFP3071 ME220/6-42.

ü  строительство дополнительного вторичного отстойника D=40м

ü  прокладка трубопроводов возвратного и нитратного рециклов L=1,5 км

ü  замена оборудования воздуходувной станции с установкой трех центробежных воздуходувок H. Cegelski-Poznan DA 0, высокоэкономичных, оснащенных автоматизированной системой управления их работой.

ü  для корректировки протекания процесса очистки установлены: на приемной камере - датчик аммонийного азота, в аэротенках - датчики кислорода, в выпускной камере - датчик нитратного азота, на магистральных воздуховодах - датчики давления.

ü  перекладка воздуховодов на аэротенках.

На рисунках 2-5 представлена динамика концентрации биогенных элементов (аммиака, нитритов, нитратов и фосфатов) до и после проведения реконструкции.

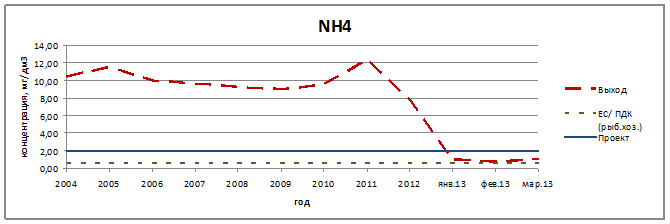

рис.13 Концентрация NH4

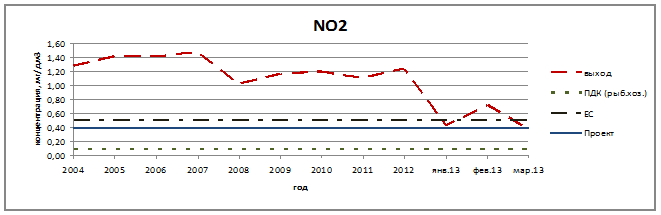

рис.14 Концентрация NO2

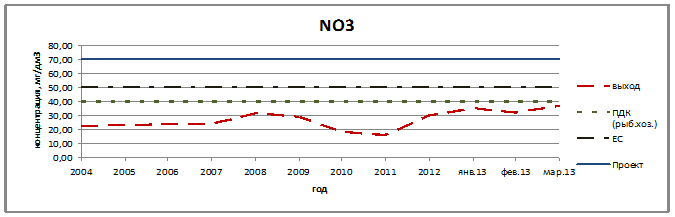

рис.15 Концентрация NO3

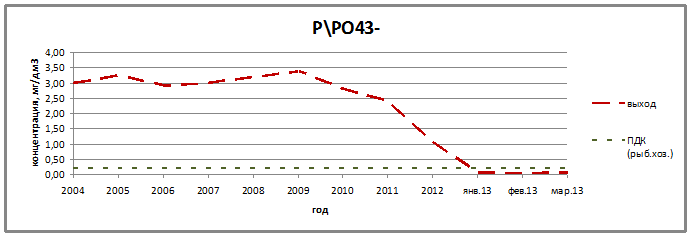

рис.16 Концентрация P/PO43-

3.2. Технологические проблемы на очистных сооружениях канализации.

В настоящее время нормальной работе цеха, нормативной очистке сточных вод и обработке осадков препятствует ряд причин:

1. Большие расходы сточных вод во время таяния снега и ливневых осадков и большой коэффициент неравномерности поступления стоков в течение суток;

2. Неудовлетворительная конструкция существующих песколовок;

3. Несовершенство конструкции оборудования на стадии удаления грубых примесей;

4. Недостаточный объём сооружений на стадии биологической очистки;

5. Повышенные бактериальные загрязнения на выпуске очищенных сточных вод в водоём;

6. Физически и морально устаревшее оборудование вторичных отстойников и насосной станции активного ила;

7. Неприятный запах осадков сточных вод;

8. Бактериальное загрязнение осадков сточных вод;

9. Плохая влагоотдача осадков сточных вод;

10.  Значительные объемы образования осадков сточных вод.

После завершения реконструкции ОСК, в связи с внедрением технологии нитри-денитрификации, произошли изменения в технологической схеме очистки сточных вод. Ряд объектов, работа которых ранее удовлетворяла требованиям очистки и обработки осадков, в настоящее время требуют совершенствования конструкции, монтажа нового или дополнительного оборудования.

9. Существующие балансы производительности сооружений системы водоотведения

9.1. Баланс поступления сточных вод в централизованную систему водоотведения, с выделением видов централизованных систем водоотведения по бассейнам канализования очистных сооружений и прямых выпусков

В городе эксплуатируется единая централизованная система водоотведения хозяйственно-бытовых и производственных сточных вод.

Зоной канализования очистных сооружений канализации (выпуск № 1) является весь город Вологда и пригородные поселки Вологодского района.

9.2. Оценка фактического притока неорганизованного стока по бассейнам канализования очистных сооружений и прямых выпусков

Все сточные воды, образующиеся в результате деятельности промышленных предприятий, населения г. Вологды и пригородных поселков Вологодского района организованно отводятся через централизованную систему водоотведения на очистные сооружения канализации.

На очистных сооружениях канализации организована система коммерческого учета принимаемых на очистку сточных вод и представлена в таблице 24.

Таблица 24

Учет количества сточных вод на выпуске с очистных сооружений канализации ведется косвенным путем и определяется, как разность показаний ультразвуковых приборов «Днепр-7» № 000(на лотке Вентури) и № 000 (на трубе д-1200), установленных на выходе с песколовок, и объема избыточного активного ила. Объемы сточных вод представлены в таблице 25.

Таблица 25

9.3. Описание системы коммерческого учета принимаемых сточных вод и анализ планов по

установке приборов учета

В настоящее время коммерческий учёт принимаемых сточных вод осуществляется в соответствии с действующим законодательством, и количество принятых сточных вод принимается равным количеству потреблённой воды. Доля объёмов, рассчитанная данным способом составляет 89% , при этом на предприятиях , Надеево»,ВРЗ им. Калинина.

Дальнейшее развитие коммерческого учёта сточных вод будет, осуществляться в соответствии с Федеральным Законом « О водоснабжении и водоотведении » N 416 от 01.01.2001 г.

9.4. Результаты анализа ретроспективных балансов поступления сточных вод в централизованную систему водоотведения по бассейнам канализования очистных сооружений и прямых выпусков и расчетным элементам территориального деления, с выделением зон дефицитов и резервов в каждой из рассматриваемых территориальных зон

Анализ водоотведения по группам потребителей представлен в таблице 26.

Таблица 26

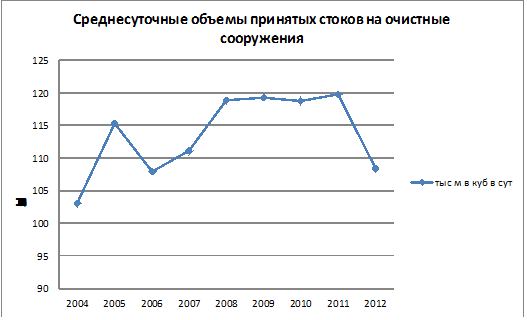

На рисунке 17 представлены среднесуточные объемы сточных вод, принятых на очистные сооружения канализации.

Рис. 17 - График среднесуточных объемов принятых стоков на очистные сооружения

Представленные таблица и график свидетельствуют о снижении объемов водопотребления, а соответственно и водоотведения в результате перехода, как на учет по общедомовым приборам, так и по индивидуальным.
