Схема водоснабжения и водоотведения города Вологды до 2023 года (стр. 15 )

Несмотря на снижение объемов принимаемых стоков, в связи с перспективной масштабной застройкой Южного района и Белозерского микрорайона возникает зона дефицита в данных территориальных зонах.

На остальных территориальных зонах, в связи с отсутствием масштабной застройки образуются резервные зоны.

9.5. Результаты анализа гидравлических режимов и режимов работы элементов централизованной системы водоотведения (насосных станций, канализационных сетей) обеспечивающих транспортировку сточных вод от самого удаленного абонента до очистных сооружений и характеризующих существующие возможности передачи сточных вод на очистку

Отвод и транспортировка стоков от абонентов производится через систему самотечных трубопроводов и систему канализационных насосных станций. Из насосных станций стоки транспортируются по напорным трубопроводам в магистральные коллекторы диаметрами от 300 до 1200 мм.

В цехе водоотведения находится на обслуживании 40 канализационных насосных станций, из них 5 станций - за пределами города.

Канализационные насосные станции (КНС) предназначены для обеспечения подачи сточных вод (т. е. перекачки и подъема) в систему канализации. КНС откачивают хозяйственно-бытовые сточные воды. Канализационную станцию размещают в конце главного самотечного коллектора, т. е. в наиболее пониженной зоне канализируемой территории, куда целесообразно подавать сточную воду самотеком. Место расположения насосной станции выбрано с учетом возможности устройства аварийного выпуска.

В общем виде КНС представляет собой здание имеющее подземную и надземную части. Подземная часть имеет два отделения: приемной (грабельное) и через разделительную перегородку машинный зал. В приемное отделение стоки поступают по самотечному коллектору различных диаметров от 100 мм до 1200 мм., где происходит первичная очистка (отделение) стоков от грубого мусора, загрязнений с помощью механического устройства - граблей, решеток, дробилок. КНС оборудовано центробежными горизонтальными и вертикальными насосными агрегатами. При выборе насосов учитывается объем перекачиваемых стоков, равномерность их поступления. Система всасывающих и напорных трубопроводов станций оснащена запорно-регулирующей арматурой (задвижки, обратные клапана диаметром от 50 мм до 800мм) что обеспечивает надежную и бесперебойную работу во время проведения профилактических и текущих ремонтов.

Производительность канализационных насосных станций от 300 м3/сут до 163000 м3/сут.

Год ввода в эксплуатацию канализационных насосных станций с 1963 г по 2012 г

Основные зональные КНС:

- ГНС № 2 - цетральная часть и Южные районы города; от КНС-1 и КНС-2.

- КНС № 1 – цетральная часть, район Лукьяново, мкр. Белозерский, центральной часть города, п. Кувшиново — 49200 м3/сут;

- КНС № 2 – поселки Молочное, Майское, Ананьино, мкр. ПЗ, Тепличного мкр., район ул. Ленинградской производительность - 163200 м3/сут;

- КНС № 13 — микрорайоны Бывалово, Ремсельмаш, Можайский (частично), Больничный комплекс — производительность 10560 м3/сут;

- КНС № 10 – Заречная часть города, поселки Дорожный, Прилуки, Семенково — производительность - 40800 м3/сут;

- РНС - поселки Мосейково, Надеево, Лоста, Щеглино, д. Головино — производительность - 7500 м3/сут;

- КНС льнокомбината — район Льнокомбината;

- КНС№ 29 — промышленных предприятий и жилых домов по ул. Турундаевская — производительность 13500 м3/сут;

ГНС № 2 принимает бытовые стоки цетральной части и Южных районов города; района Лукьяново, мкр. Белозерский, поселков Молочное, Майское, Ананьино, мкр. ПЗ, Тепличного мкр., района ул. Ленинградской. Стоки проходя по самотечному коллектору d= мм поступают через шибер на решетки, в приемное отделение и далее через всасывающий трубопровод в насосный агрегат. Через задвижки d=800 мм попадают в два напорных коллектора d= мм, далее в приемную камеру очистных сооружений. В обычном режиме работают 2 агрегата, ночью 1 агрегат. Во время паводка работают 2 агрегата постоянно.

КНС № 1 принимает стоки с КНС-19, КНС-23, КНС-12, ведомственной КНС станкозавода, КНС-3, КНС-14 от цетральной части города, района Лукьяново, мкр. Белозерский, п. Кувшиново и по напорному коллектору подает стоки в коллектор №14 и на ГНС-2. В приемный резервуар входит один подводящий коллектор d=1200мм.

КНС № 2 принимает бытовые стоки с КНС-17, КНС-18, КНС-21, КНС-16 от поселков Молочное, Майское, Ананьино, мкр. ПЗ, Тепличного мкр., района ул. Ленинградской по самотечным коллекторам: d=700, 1000 мм через шибер и решетки поступает в приемное отделение, затем через всасывающий коллектор на насосный агрегат. При дневном режиме работы работают 2 агрегата, при ночном режиме 1 агрегат. Стоки через напорные задвижки d=800 мм поступают в две нитки напорных коллекторов, далее в самотечные коллекторы № 13, 14 и на ГНС-2. В связи с длительной эксплуатацией (1984 г) оборудование необходимо модернизировать с целью энергосбережения и экономичной работы агрегатов.

На КНС № 13 стоки поступают с микрорайонов Бывалово, Ремсельмаш, Можайский, Больничный комплекс по самотечным коллекторам d=500, 600 мм и шибер d=500 мм через решетки в грабельное отделение, а затем в насосный агрегат. В обычном режиме работает 1-2 агрегата. Во время паводка работают два агрегата постоянно. Через две задвижки d=300 и напорный коллектор d=250 мм стоки поступают в самотечные коллекторы № 13 и № 14 и на ГНС № 2.

На КНС № 10 стоки поступают с Заречного района, поселков Дорожный, Прилуки, Семенково через КНС №№ 20, 24, 5, 7, 6,8,15 и через ведомственные КНС по самотечному коллектору d=600 мм и шибер d=1000 мм и решетки в грабельное отделение, а затем в насосный агрегат. В обычном режиме работает один агрегат. Через две задвижки d=600 и двум напорным коллекторам d=500,600 мм стоки поступают в приемную камеру очистных сооружений.

На РНС стоки поступают с поселков Мосейково, Надеево, Лоста, Щеглино, д. Головино через КНС №№ 27, 28, 22 и ведомственные КНС по самотечному коллектору d=600 мм через шибер и решетки-дробилки поступают в приемное отделение, а затем в насосный агрегат. В дневное время насосная станция работает 1-2 насосами. Через напорные задвижки по двум напорным коллекторам стоки поступают в приемную камеру очистных сооружений.

КНС № 29 стоки поступают с промышленной зоны и нескольких жилых домов в районе улицы Турундаевской в самотечный коллектор d=200 мм через решетки в приемное отделение, а далее в насосный агрегат. В работе находится один агрегат. В паводок подключается второй агрегат. Через напорную задвижку d=200 и трубопровод напорной канализации d=200 стоки поступают в приемную камеру очистных сооружений.

9.6. Анализ резервов производственных мощностей и возможности расширения зоны действия очистных сооружений с наличием резерва в зонах дефицита

В период с 2014 по 2023годы ожидается снижение объемов по приему сточных вод на комплекс очистных сооружений канализации от населения и промышленности в связи со снижением объемов водопотребления.

В связи с перспективной масштабной застройкой Южного района и Белозерского микрорайона возникает зона дефицита в данных территориальных зонах. Для наличия резерва в Южном районе необходимо строительство самотечного коллектора, канализационной насосной станции и напорной канализационной сети. В Белозерском микрорайоне необходимо строительство канализационной насосной станции и напорной канализационной сети.

На остальных территориальных зонах, в связи с отсутствием масштабной застройки, образуются резервные зоны.

Исходя из запаса мощности очистных сооружений канализации есть возможность принять на очистку дополнительные объемы сточных вод.

10. Перспективные расчетные расходы сточных вод

10.1.Сведения о годовом ожидаемом поступлении в централизованную систему водоотведения сточных вод

Сведения о годовом ожидаемом поступлении в централизованную систему водоотведения сточных вод представлено в таблице 27, среднесуточное потребление к 2023 году составит 99,55 тыс. м.куб в сутки

Таблица 27

10.2. Структура водоотведения на 01.01.2013 по районам города представлена на рисунке 18.

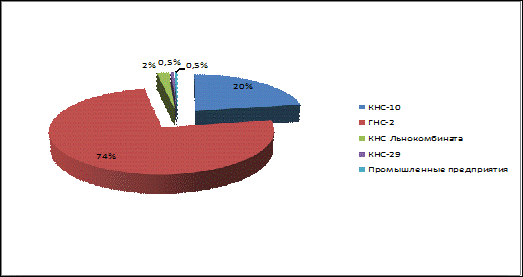

Рис. 18 - Структура водоотведения с территориальной разбивкой по зонам действиям очистных сооружений

74 % - ГНС-2:

-  самотеком — Южные районы и центральная часть города;

-  КНС-2 — поселки Молочное, Майский, Ананьино, районы ПЗ, Тепличный, район ул. Ленинградской;

-  КНС-1 — районы Станкозавода, Лукьяново, центральная часть города;

20 % - КНС-10 — Заречная часть города;

3 % - РНС — поселки Лоста, Надеево, Мосейково, Щеглино, д. Головино;

2 % - КНС Льнокомбината — район Льнокомбината;

0,5 % - КНС-29 — промышленные предприятия и жилые дома по ул. Турундаевской;

0,5 % - промышленные предприятия в районе улиц Турундаевской, Элеваторной и Промышленной.

10.3. Расчет требуемой мощности очистных сооружений исходя из данных о перспективном расходе сточных вод с указанием требуемых объемов приема и очистки сточных вод, дефицита (резерва) мощностей по зонам действия сооружений по годам на расчетный срок

Общая проектная производительность Комплекса очистных сооружений канализации 150 тыс. м3 в сутки, фактически в 2012 году сооружения принимали на очистку в среднем 110 тыс. м3 в сутки, в период весеннего паводка до 130 тыс. м3 в сутки.

Исходя из наличия резерва мощности очистных сооружений канализации до 2013 года и ожидаемого снижения объемов по приему сточных вод на очистные сооружения канализации от населения и промышленности в связи с уменьшением объемов водопотребления есть возможность принять на очистку дополнительные объемы сточных вод. К 2023 году планируется принять на очистку до 99,55 тыс. м.куб в сутки.

Планируемые объемы принимаемых сточных вод представлены в таблице 28:

Таблица 28

11. Предложения по строительству, реконструкции и модернизации объектов централизованных систем водоотведения

11.1. Сведения об объектах, планируемых к новому строительству для обеспечения транспортировки и очистки перспективного увеличения объема сточных вод

По очистным сооружениям канализации:

В связи с планируемым снижением объемов водопотребления от населения и промышленных предприятий с 2013г по 2023г. с 40052 тыс. м3 в год до 36335 тыс. м3 в год при проектной производительности существующих очистных сооружений канализации 150 тыс. м3 в год резерв по мощности очистных сооружений составит 21,3 тыс. м3 в год или 14,2 %, поэтому строительства дополнительных мощностей не требуется.

После завершения реконструкции ОСК, в связи с внедрением технологии нитри-денитрификации, произошли изменения в технологической схеме очистки сточных вод. Ряд объектов, работа которых ранее удовлетворяла требованиям очистки и обработки осадков, в настоящее время требуют совершенствования конструкции, монтажа нового или дополнительного оборудования.

1.  В связи большой концентрацией по биогенным элементам на стадии биологической очистки необходимо строительство дополнительной секции аэротенка. Ожидаемый эффект: доведение очистки по биогенным элементам до требований к сбросу в водоприемник. Срок внедрения: 2015 — 2016 гг.

2.  На стадии обработки осадков необходимо строительство цеха термической сушки осадка. Необходимость этого мероприятия продиктована закрытием свалки твердых бытовых отходов в черте города Вологды. Ожидаемый эффект: снижение количества осадков на 70 %, возможность его использования в качестве почвогрунта. Срок внедрения: 2019 — 2020 гг.

3.  На стадии обработки осадка после внедрения технологии термической сушки осадка необходимо строительство цеха по сжиганию осадка. Цель мероприятия: получение тепловой и электрической энергии для обеспечения нужд цеха термической сушки осадка и сокращения объема образования осадка на 90% и более. Срок внедрения: 2021 г.

4.  Проектирование и строительство цеха по ультрафиолетовому обеззараживанию очищенных сточных вод. Размещение цеха возможно в районе выпуска сточных вод в водоприемник с устройством УФ-обеззараживания лоткового типа в здании модульной конструкции. Ожидаемый эффект - достижение требуемых показателей СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод». Срок внедрения: 2016 — 2017 гг.

5.  Для коммерческого учета очищенных сточных вод, сбрасываемых в водоприемник, необходимо проектирование, строительство и монтаж системы учета лоткового типа в русле отводящего канала с ОСК. Срок внедрения: 2014 г.

11.2. Сведения о действующих объектах, планируемых к реконструкции для обеспечения транспортировки и очистки перспективного увеличения объема сточных вод

Существующих мощностей очистных сооружений канализации достаточно для приема на очистку планируемых объемов сточных вод, поэтому реконструкция действующих объектов для увеличения объема сточных вод не планируется.

В настоящее время требуется реконструкция существующих объектов на очистных сооружениях канализации или ремонт и замена оборудования для совершенствования технологической схемы очистки сточных вод.

1. На стадии удаления грубых примесей необходимо приобретение и монтаж трёх решеток тонкой очистки, капитальный

ремонт здания решеток, замена запорной арматуры и технологических трубопроводов.

Цель мероприятия: предотвращение выноса грубых примесей сточных вод на стадию биологической очистки.

(В настоящее время это приводит к неудовлетворительной работе оборудования песколовок, денитрификаторов, насосного
