8. Существующее положение в сфере водоотведения города Вологды

8.1. Описание структуры системы сбора, очистки и отведения сточных вод города и территориально-институционального деления города на зоны водоотведения

МУП ЖКХ «Вологдагорводоканал» - организация осуществляющая отвод сточных вод от населения г. Вологды и Вологодского района (п. Молочное, п. Майский, п. Надеево, п. Мосейково, п. Лоста, п. Кувшиново, д. Емельяново), а также от объектов социального назначения, промышленных и пищевых предприятий.

Структура системы сбора, очистки и отведения сточных вод в г. Вологде включает в себя систему самотечных и напорных канализационных трубопроводов, с размещенными на них канализационными насосными станциями и комплекс очистных сооружений канализации.

8.2. Анализ состояния очищенного стока очистных сооружений и их влияния на состояние приемников

Очистные сооружения канализации города Вологды ведены в эксплуатацию в 1964 году, в 1968 году проведена реконструкция, с 1985 по 1990 годы — расширение, годы — реконструкция с внедрением технологии нитри-денитрификации по удалению биогенных элементов (азот и фосфор).

Общая производительность ОСК составляет 150 тыс. м3/сутки, биологической очистки 120 тыс. м3/сутки.

В состав очистных сооружений канализации входят:

- приемная камера;

- решетки типа РМТ 43/SH - 3 шт.,

- песколовки с горизонтальным движением воды аэрируемые, прямоугольные;

- анаэробные резервуары (денитрификаторы) на базе первичных отстойников D=28м - 2шт, D=30м – 4шт.;

- аэротенки – нитрификаторы, пять секций с размерами 18.0 х 84.0 х5.5 (h) м;

- вторичные отстойники - радиальные D=30м - 6шт., D=40м – 1шт;

- выпуск в р. Дылевку в виде открытого канала с креплением русла и откосов железобетонными плитами;

- метантенки - 4 шт.;

- илоуплотнители – 2шт.;

- воздуходувная насосная стация;

- насосные станции – 4шт;

- цех механического обезвоживания осадка;

- иловые карты — 22 шт.

Очистка сточных вод включает в себя механическую, биологическую очистку, обработку образующегося осадка и его утилизацию. Технология очистки сточных вод представлена на рис. 12.

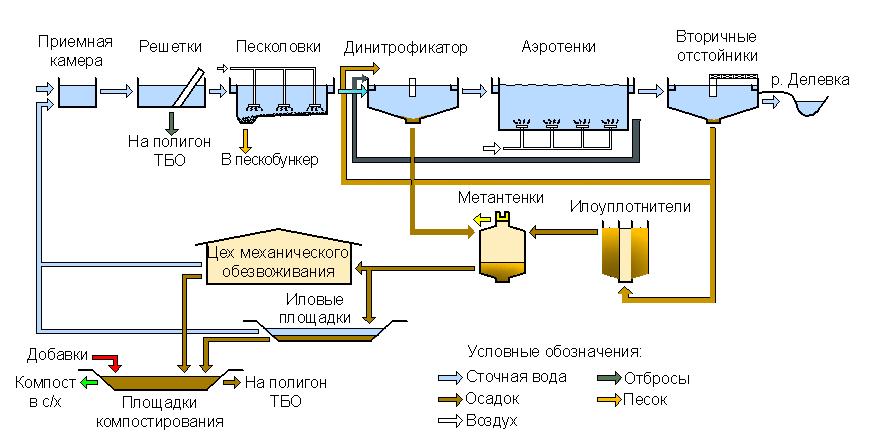

рис.12 Технологическая схема очистки сточных вод

Состав сточных вод, принимаемых на ОСК — смесь хозяйственно-бытовых (60%) и промышленных (40%) стоков. Все стоки, частично самотеком, частично через насосные станции подаются на две главные насосные станции ГНС-2 и КНС-10. Оттуда стоки подаются насосами в приёмную камеру очистных сооружений канализации. Всего на входе в приемную камеру имеется 20 трубопроводов различных диаметров.

Для измерения расхода канализационных стоков на очистных сооружениях канализации установлены два стационарных расходомера-счётчика «Днепр-7». Для регистрации и суммирования расхода воды используются интеграторы И-1 на каждом из приборов, данные с которых фиксируются на компьютере. Динамика расхода сточных вод представлена в Таблице 1.

Таблица 22

Расход сточных вод, тыс. м3

Приемная камера имеет погружную стенку с целью задержания части всплывающих загрязнений; за погружной стенкой происходит разделение общего потока на три потока, поступающих на решетки.

Решетки предназначены для задержания грубых примесей, находящихся в сточной жидкости, и выгрузки их на транспортирующее устройство. Перед выгрузкой в бункер грубые примеси обезвоживаются гидропрессом и вывозятся машиной на городскую свалку твердых бытовых отходов для обеззараживания.

Горизонтальные песколовки предназначены для задержания нерастворенных минеральных примесей (в основном песка), удельный вес частиц которых значительно выше удельного веса воды. В двух песколовках осевший песок сдвигается установленными скребковыми системами в приямок, откуда насосами подается по пульпопроводу в песковые бункера. В песковых бункерах происходит отделение песка от воды. Дренажная вода отводится по трубопроводу в дренажную систему и самотеком поступает в дренажную насосную станцию.

Сточные воды далее поступают на денитрификаторы, установленные на базе первичных отстойников. На денитрификаторах установлены погружные механические мешалки для поддержания иловой смеси во взвешанном состоянии и смешения двух потоков: циркулирующего активного ила и нитратного рецикла из конца аэротенка в каждый резервуар. После денитрификации сточная вода по трубопроводам подается в аэротенки.

Денитрификаторы и аэротенки-вытеснители трехкоридорные (нитрификаторы) предназначены для биологической очистки смеси производственных и бытовых сточных вод, где происходят процессы окисления азота и удаления фосфора под воздействием микроорганизмов.

Вторичные отстойники предназначены для разделения иловой смеси после аэротенков на активный ил и очищенные сточные воды. Циркуляционный активный ил перекачивается в денитрификатор, избыточный активный ил направляется в илоуплотнитель для снижения влажности.

Очищенная вода сбрасывается через выпускную камеру в виде открытого канала с креплением русла и откосов железобетонными плитами в р. Дылевку, а затем (через 2 км) в р. Вологду.

Сооружения обработки осадка:

Для уплотнения избыточного активного ила существуют два радиальных илоуплотнителя. Избыточный активный ил с влажностью 99,4% обезвоживается на илоуплотнителе до влажности 97,8%-98%.

Метантенки представляют собой цилиндрический железобетонный резервуар с коническим днищем, предназначенный для сбора уплотненного активного ила, который подается насосами для его обработки в цех мехинического обезвоживания.

Цех механического обезвоживания осадка оборудован двумя ленточными фильтр-прессами фирмы Bellmer в комплекте с ленточными сгустителями производительностью до 30 м3/час каждый, на которых происходит смешивание осадка сточных вод с раствором флокулянта и отделение твердого вещества от воды. Ежесуточно обрабатывается до 1000 м3 уплотненного ила. Кек, образовавшийся в процессе механического обезвоживания, депонируется на территории иловых площадок. Его влажность составляет от 77 до 80%

Иловые площадки объемом 93,5 тыс. м3 предназначены для частичного обезвоживания осадка и складирования кека.

Площадки компостирования в настоящее время используются для приготовления компоста из смеси обезвоженного осадка (кека) и золы. На основании ГОСТ Р 17.4.3.07-2001 «Охрана природы. Почвы. Требования к осадкам сточных вод при использовании их в качестве удобрения» проводится исследование компоста для отнесения его к группе осадка. При наличии заключения испытательной лаборатории ФГБУ ГЦАС «Вологодский» компост в количестве до 40 тыс. м3 ежегодно вывозится на полигон ТБО, где используется для рекультивации.

Система энергоснабжения

Электроснабжение очистных сооружений канализации осуществляется от четырёх независимых источников питания по двум секциям шин от кабельных линии напряжением 6 кВ. Суммарная мощность трансформаторных подстанций составляет 2 000 кВа.

Электроснабжение участка по обезвоживанию и утилизации осадка осуществляется от двух высоковольтных линий напряжением 6 кВ. Суммарная мощность составляет — 1000 к Ва.

Главным элементом электроснабжения очистных сооружений канализации является распределительное устройство (РУ) 6 кВ от безаварийности которого зависит экологическая жизнедеятельность города.

Сброс сточных вод в водоем осуществляется на основании Решения о предоставлении водного объекта в пользование № 35-03.02.01.003-Р-РСВХ-С/00 от 01.01.2001г. Разрешением на сброс загрязняющих веществ в окружающую среду, которыми установлены нормативы допустимого сброса(НДС) загрязняющих веществ и временно согласованного сброса(ВСС) загрязняющих веществ (от 3 до 7 показателей) на период выполнения мероприятий, направленных на достижение показателей рыбохозяйственного водоема.

Таким образом, технические возможности сооружений канализации, работающие в штатном режиме соответствуют существующим проектным характеристикам и временным условиям сброса сточных вод в водоем. Проектная производительность очистных сооружений канализации 150 тыс. м3 в сутки, фактически по 2012 году в среднем 110 тыс. м3 в сутки, в период паводка до 130 тыс. м3 в сутки. На 2013 год резерв мощности по максимальным суткам в период паводка составляет 40 тыс. м3 в сутки. Для выполнения требований Водного кодекса по доведению до норматива ПДК рыбохозяйственного водоема поверхностного стока имеются достаточные мощности для приема их на очистку и обеззараживание на Комплексе очистных сооружений канализации. Планируемые объемы сточных вод представлены в таблице 23

Таблица 23

8.3. Описание технологических зон водоотведения

Очистные сооружения канализации принимают хозяйственно-бытовые и производственные сточные воды от разных районов города и Вологодского района через следующие насосные станции: ГНС-2, КНС-10, РНС, КНС Льнокомбината, КНС-29 и от промышленных предприятий.

На ГНС-2 поступают стоки частично самотеком от цетральной части и Южных районов города; от района Лукьяново, мкр. Белозерский, центральной части города, пос. Кувшиново через КНС-1; от поселков Молочное, Майское, Ананьино, микрорайона ПЗ, Тепличного микрорайона, район ул. Ленинградской через КНС-2; от мкр. Бывалово через КНС-13;

На КНС-10 поступают стоки от Заречной части города;

На РНС стоки поступают стоки от поселков Мосейково, Надеево, Лоста, Щеглино, д. Головино.

На КНС Льнокомбината поступают стоки от района Льнокомбината.

На КНС-29 поступают стоки от промышленных предприятий и жилых домов по ул. Турундаевская.

На ОСК поступают стоки от промышленных предприятий в районе улиц Турундаевской, Элеваторной, Промышленной.

8.4. Описание состояния и функционирования системы утилизации осадка сточных вод

Осадок из вторичных отстойников направляется на илоуплотнители для обезвоживания до влажности 97,8-98 % и собирается в метантенки, а оттуда уплотненный активный ил подается насосами в цех механического обезвоживания, оборудованного двумя фильтр-прессами фирмы Bellmer. Ежесуточно обрабатывается до 1000 м3 уплотненного ила. Кек, образовавшийся в процессе механического обезвоживания, депонируется на территории иловых площадок с влажностью 77-80 %, где частично обезвоживается. С иловых площадок осадок доставляется на площадки компостирования для приготовления компоста. При наличии заключения испытательной лаборатории компост в количестве до 40 тыс. м3 ежегодно вывозится на полигон ТБО, где используется для рекультивации.

8.5. Описание состояния и функционирования канализационных коллекторов и сетей и сооружений на них

Отвод и транспортировку хозяйственно-бытовых от абонентов осуществляется через систему самотечных и напорных трубопроводов с установленными на них канализационными насосными станциями.

Общая протяженность сетей хозяйственно-бытовой канализации составляет 465,85 км. Данные сети изготовлены из таких материалов, как сталь, асбестоцемент, железобетон, керамика, чугун и полиэтилен. В местах перехода трубопроводов через реки проложены канализационные дюкеры: через реку Вологду канализационный дюкер диаметром 630 мм, через реку Тошня проходит канализационный дюкер, диаметром 325 м, через реку Содема канализационный дюкер диаметром 600 мм.

В 2009 году построен новый канализационный дюкер через реку Вологда. Он выполнен из полиэтиленовых труб диаметром 630 мм и канализует стоки из Заречного района на комплекс очистных сооружений. Новый дюкер соответствует всем требованиям экологической безопасности.

На сегодняшний день износ магистральных хозяйственно-бытовых коллекторов составляет 81 %, дворовых и уличных сетей хозяйственно-бытовой канализации 77 %.

Функционирование и эксплуатация канализационных сетей систем централизованного водоотведения осуществляется на основании «Правил технической эксплуатации систем и сооружений коммунального водоснабжения и канализации», утвержденных приказом Госстроя РФ № 000 от 01.01.2001г.

8.6. Оценка безопасности и надежности централизованных систем водоотведения и их управляемости

Централизованная система водоотведения представляет собой сложную систему инженерных сооружений, надежная и эффективная работа которых является одной из важнейших составляющих благополучия города. По системе, состоящей из трубопроводов, каналов, коллекторов общей протяженностью более 400 км и 40 канализационных насосных станций, отводятся на очистку все городские сточные воды, образующиеся на территории г. Вологды.

Последние годы сохраняется устойчивая тенденция снижения притока хозяственно-бытовых и производственных сточных вод в систему канализации.

В условиях экономии воды и ежегодного сокращения объемов водопотребления и водоотведения приоритетными направлениями развития системы водоотведения являются повышение качества очистки воды и надежности работы сетей и сооружений. Практика показывает, что трубопроводные сети являются не только наиболее функционально значимым элементом системы канализации, но и наиболее уязвимым с точки зрения надежности. По-прежнему острой остается проблема износа канализационной сети. Поэтому в последние годы особое внимание уделяется ее реконструкции и модернизации. В условиях плотной городской застройки наиболее экономичным решением является применение бестраншейных методов ремонта и восстановления трубопроводов. Освоен новый метод ремонта трубопроводов большого диаметра «труба в трубе», позволяющий вернуть в эксплуатацию потерявшие работоспособность трубопроводы, обеспечить им стабильную пропускную способность на длительный срок (50 лет и более). В 2010 году МУП ЖКХ «Вологдагорводоканал» была приобретена установка горизонтального направленного бурения для бестраншейного прокладывания трубопроводов. Для вновь прокладываемых участков канализационных трубопроводов наиболее надежным и долговечным материалом является полиэтилен. Этот материал выдерживает ударные нагрузки при резком изменении давления в трубопроводе, является стойким к электрохимической коррозии.

Важным звеном в системе водоотведения города являются канализационные насосные станции. Для перекачки сточных вод задействованы 40 насосных станций. Вопросы повышения надежности насосных станций в первую очередь связаны с энергоснабжением. С 2008 года на предприятии внедряется программа автоматизации насосных станций, которая направлена на повышения надежности канализационных насосных станций. Основные мероприятия программы:

■установка устройств быстродействующего автоматического ввода резерва (система обеспечивает непрерывное снабжение потребителей электроэнергией посредством автоматического переключения на резервный фидер)

■ замена насосов марки СД погружными насосами в варианте «сухой» установки с целью обеспечения возможности работы канализационных насосных станций в условиях полного или частичного затопления;

■ установка современной запорно-регулирующей арматуры, позволяющей предотвратить гидроудары.

■ При эксплуатации очистных сооружений канализации большое внимание уделяется удалению азота и фосфора из сточных вод в связи с негативным влиянием этих веществ на окружающую среду. В годах проведена реконструкция очистных сооружений канализации с внедрением технологий по углубленной очистке сточных вод от органических загрязнений (нитри-денитрификации) позволила достичь очистки сточных вод, приближенных к нормативным требованиям на выходе по большинству параметров. Важным способом повышения надежности очистных сооружений (особенно в условиях экономии энергоресурсов) является внедрение автоматического регулирования технологического процесса.

Реализация всех вышеперечисленных мероприятий направлена на повышение безопасности и надежности системы водоотведения и обеспечивается устойчивая работа данной системы.

8.7. Оценка воздействия централизованных систем водоотведения на окружающую среду

Все хозяйственно-бытовые и производственные сточные воды по системе состоящей из трубопроводов, каналов, коллекторов, канализационных насосных станций, отводятся на очистку на очистные сооружения канализации.

Сточные воды по напорным трубопроводам поступают в приемную камеру очистных сооружений, затем проходят механическую и биологическую очистку, поступая сначала на денитрификаторы, устроенные на базе первичных отстойников, затем в аэротенки с фазой нитрификации и вторичные отстойники. Технические возможности по очистке сточных вод очистных сооружений канализации, работающих в существующем штатном режиме, соответствуют проектным характеристикам и временным условиям сброса сточных вод в водоем.

С целью достижения нормативов водоема рыбохозяйственного значения и снижения негативного воздействия на очистных сооружений канализации внедрена система нитри-денитрификации. В результате мероприятий по реконструкции очистных сооружений канализации была снижена масса сбросов по азоту аммонийному, азоту нитритному и фосфатам.

8.8. Описание территорий города Вологды, неохваченных централизованной системой водоотведения

На данный момент в городе имеются следующие территории, неохваченные централизованной системой водоотведения:

часть п. Ананьино и Прилуки; частная жилая застройка мкр. Лукьяново и Куралит;ул. Ершовская, улицы в Заречной части города: Заречная, Образцова, Ольховая, Дьяконовская, Тепенькинская, частная жилая застройка в Октябрьском поселке: Верхний пер., Прямой пер., ул. Средняя, ул. Детская, ул. Коничева, Западный пер., Февральский пер., Кольцевой пер., ул. Кирпичная, Солодунова, Народная, Панкратова; ул. Клубова.

8.9. Описание существующих технических и технологических проблем в водоотведении города

1. Проблемным вопросом в части сетевого канализационного хозяйства является истечение срока эксплуатации трубопроводов, а также истечение срока эксплуатации запорно-регулирующей арматуры на напорных канализационных трубопроводах. Износ магистральных коллекторов составляет 81 %, дворовых и уличных сетей 77 %. Это приводит к аварийности на сетях - образованию утечек. Поэтому необходима своевременная реконструкция и модернизация сетей хозяйственно-бытовой канализации и запорно-регулирующей арматуры.

2. В части насосного хозяйства имеются следующие проблемы:

КНС № 1

1. замена насосного агрегата №3 СД 450-22,5 на насосный агрегат Иртыш РФ2 200/450 с оптимальными характеристиками

2. замена насосного агрегата №4 СД 450-22,5 на насосный агрегат Иртыш РФ 200/450 с оптимальными характеристиками

3. насосный агрегат №2 СД 800шт – износ

4. замена насосного агрегата № 5 СД 800-32 с мощностью электродвигакВт на насосный агрегат Иртыш РФ2 250/470 с мощностью электродвигакВт, экономия эл. энергии 50 кВт

5. клапан обратный dу=200 мм на н/а №1, №2, №3, № 4 — износ

6. задвижки магистральные dy 600мм -2шт.- износ, коррозия

7. задвижка напорная dy250мм на н\а № 5 - износ, коррозия

8. напорный трубопровод - 8 м, dу 600 мм – износ

9. вытяжная вентиляция-износ, коррозия

10. приточная вентиляция-износ, коррозия.

КНС № 2

1. замена насосного агрегата № 2 Д 1600/90 на насосный агрегат Иртыш ПФ2 400/650 с оптимальными характеристиками

2. замена насосного агрегата № 3 СДВ 2700/26,5

3. замена насосного агрегата № 4 СД В 2700/26,5

4. замена насосного агрегата № 5 СДВ 2700/26,5

5. задвижки всасывающие dy=800мм-2шт.- износ, коррозия

6. задвижки разделительные d=800мм - 2шт. - износ, коррозия

7. напорный трубопровод dy=800мм - 6 м - износ, коррозия

8. приточная вентиляция — износ, коррозия

9. вытяжная вентиляция - износ, коррозия.

КНС № 3

1. замена насосного агрегата № 1 СД 450/22,5 на насосный агрегат Иртыш РФ 200/450

2. замена насосного агрегата № 2 СМ 150-125 на насосный агрегат Иртыш РФ 200/450

2. обратный клапан dy =200 мм - 3 шт — износ

3. вытяжная вентиляция - износ, коррозия

4. приточная вентиляция - износ, коррозия

КНС № 4

1. замена насосного агрегата № 3 ФГ 450-22,5 на насосный агрегат Иртыш

2. клапан обратный dy 250 мм - 1 шт - износ

3. клапан обратный dу 200 мм - 1 шт - износ

4. заиливание приёмного резервуара

КНС № 5

1. клапан обратный dу 150 мм - 3 шт - износ

2. замена шибера d=500 мм

3. вытяжная вентиляция - износ, коррозия

4. приточная вентиляция - износ, коррозия

КНС № 6

1. замена насосного агрегата № 3 СД 450/22,5 на насосный агрегат Иртыш РФ 200/450

2. замена шибера d=500мм

3. обратный клапан dy=150мм - 3шт - износ

4. вытяжная вентиляция - износ, коррозия

5. приточная вентиляция - износ, коррозия

КНС № 7

1. замена насосного агрегата № 2 СД 250/22,5 на насосный агрегат Иртыш 300 РМ 2-6

2.обратный клапан dy=150 мм - износ

3.всасывающий трубопровод dy=200мм — 2м

4. вентиляция вытяжная - износ

5.вентиляция приточная - износ

6.заиливание приёмного резервуара
