С целью снижения вредного воздействия на водный бассейн и повышения эффективности работы очистных сооружений канализации необходима реконструкция оборудования и коммуникаций вторичных отстойников и насосной станции активного ила, а также строительство дополнительной секции аэротенка.
Во исполнение требований СанПиНи2.1.5.980-00 «Гигиенические требования к охране поверхностных вод», необходимо строительство цеха по обеззараживанию очищенных сточных вод. В таблице 29 и на рисунке 19 представлена динамика концентрации биогенных элементов с 2011 по 2013 гг.
Таблица 29.

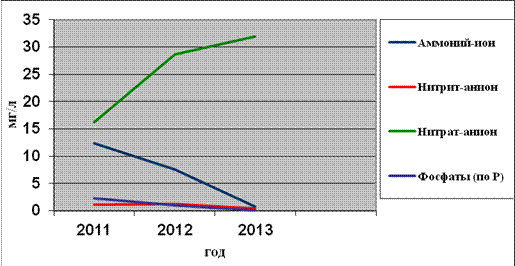

Рис. 19
Для снижения вредного воздействия на водный бассейн необходимо продолжать реконструкцию существующих сооружений канализации с внедрением новых технологий.
Так, реконструкция оборудования и коммуникаций вторичных отстойников и насосной станции активного ила, строительство дополнительной секции аэротенка позволят довести показатели очистки по биогенным элементам до требований к сбросу в водоприемник (Таблица 30).
Таблица 30
Концентрация веществ на выходе, мг/дм3
Наименование показателя | ПДК (рыб. хоз) | Проектное значение | До реконструкции | После реконструкции | ||||
2010 | 2011 | 2012 | 2013 | |||||
январь | февраль | март | ||||||
Взвешенные вещества | 8,88 | 15,0 | 11,6 | 14,9 | 14,5 | 15,0 | 15,3 | 14,7 |
ХПК | - | - | 43 | 43 | 39 | 31 | 35 | 27 |
БПКполн. | 3,0 | 20,0 | 13,6 | 17,1 | 19,3 | 11,8 | 10,5 | 9,8 |
NH4 | 0,5 | 2 | 9,5 | 12,4 | 7,8 | 0,98 | 0,74 | 0,96 |
NO2 | 0,08 | 0,4 | 1,2 | 1,1 | 1,24 | 0,43 | 0,72 | 0,37 |
NO3 | 40 | 70 | 18 | 15,8 | 29,7 | 35,1 | 32 | 36,5 |
P\PO43- | 0,6 | 3,98 | 2,8 | 2,4 | 1,08 | 0,05 | 0,04 | 0,05 |
Строительство цеха по ультрафиолетовому обеззараживанию очищенных сточных вод будет способствовать доведению показателей очистки сточных вод по бак. загрязнениям до требований СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод» (Таблица 31).
Таблица 31
Показатели санитарно-микробиологического анализа сточных вод
Показатели санитарно-микробиологического анализа | Допустимое содержание (КОЕ/100 мл, БОЕ/100 мл) | Существующее положение |
Общие колиморфные бактерии (КОЕ/100 мл), не более | 500 | 67000 |
Термотолерантные колиморфные бактерии (КОЕ/100 мл), не более | 100 | 42000 |
13.2. Сведения о мерах по предотвращению вредного воздействия на водный бассейн предлагаемых к новому строительству канализационных сетей.
Строительство новых канализационных сетей и перекладка старых обуславливают сокращение сбросов загрязняющих веществ в окружающую среду, соответственно, снижают вредное воздействие на окружающую среду. В 2012 году предприятием было переложено 1,6 км канализационных сетей, проложено 3,7 км новых канализационных сетей.
13.3. Сведения о мерах по предотвращению вредного воздействия на окружающую среду при реализации мероприятий по утилизации осадка сточных вод.
Для уменьшения объема обезвоженного осадка сточных вод и, как следствие, снижения вредного воздействия на окружающую среду намечено строительство цеха термической сушки и сжигания осадка, что позволит сократить объем образующегося осадка на 90 %, создаст возможность использования его в качестве почвогрунта и уменьшить количество патогенных веществ. В качестве мероприятий по снижению вредного воздействия на окружающую среду планируется также приобретение и монтаж оборудования для аэробной стабилизации уплотненного осадка сточных вод.
Обеспечение обезвоживания всего объема образующегося осадка при приобретении двух каскадов фильтр-прессов является дополнительной мерой снижения вредного воздействия на окружающую среду.
Таблица 32 | |||||||||||||
п. 14 Оценка кпитальных вложений в новое строительство, реконструкцию и модернизацию объектов централизованных систем водоотведения | |||||||||||||
Наименование мероприятия | Характеристики | Способ оценки инвестиции | Ориентировочный объем инвестиций, млн. руб. | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 | 2020 | 2021 | 2022 | 2023 |
Реконструкция ОСК | Обеспечение экологической безопасности сбрасываемых в водоем сточных вод | ||||||||||||
1. Реконструкция сооружений механической очистки сточных вод | |||||||||||||
1.1. Реконструкция здания решеток | ремонт здания, замена запорной арматуры и технологических трубопроводов, монтаж дополнительных решеток тонкой очистки | стоимость определена по укрупненным нормативам НЦС 14-2012 | 32,27 | 16,13 | 16,14 | ||||||||
1.2. Реконструкция песколовок | увеличение зоны отстаивания | Проекта нет, стоимость определена по аналогичным объектам | 46,77 | 9,35 | 9,35 | 9,35 | 9,36 | 9,36 | |||||
2. Реконструкция сооружений биологической очистки сточных вод | |||||||||||||
2.1. Реконструкция вторичных отстойников (6 шт.) | замена оборудования и коммуникаций | стоимость определена по укрупненным нормативам НЦС 14-2012 | 124,73 | 31,18 | 31,18 | 31,18 | 31,19 | ||||||
2.2. Реконструкция аэротенка | замена системы аэрации в секциях аэротенка № 1-5 | стоимость определена по укрупненным нормативам НЦС 14-2012 | 22,69 | 22,69 | |||||||||
2.3. Строительство дополнительной секции аэротенка | Проекта нет, стоимость определена по аналогичным объектам | 107,13 | 53,57 | 53,56 | |||||||||
3. Реконструкция сооружений обработки осадка | |||||||||||||
3.1. Реконструкция илоуплотнителя | Реконструкция технологических трубопроводов, монтаж аэраторов, устройство для перекачки уплотненного ила в стабилизатор | стоимость определена по укрупненным нормативам НЦС 14-2012 | 2,65 | 2,65 | |||||||||
3.2. Реконструкция метантенков (4 шт.) | монтаж оборудования по анаэробному сбраживанию осадка | Проекта нет, стоимость определена по аналогичным объектам | 344,89 | 172,44 | 172,45 | ||||||||
3.3. Строительство цеха термической сушки осадка | проект «Сооружение термической сушки осадка сточных вод» | 1179,88 | 589,94 | 589,94 | |||||||||
3.4. Строительство цеха по сжиганию осадка | стоимость определена по укрупненным нормативам НЦС 14-2012 | 352,55 | 352,55 | ||||||||||
3.5. Приобретение и монтаж оборудования для обезвоживания осадков сточных вод | 2 каскада фильтр-пресс+сгуститель, установка системы вентиляции, прокладка технологических трубопроводов, устройство площадки хранения обезвоженного осадка | стоимость определена по укрупненным нормативам НЦС 14-2012 | 34,51 | 34,51 | |||||||||
4. Реконструкция вспомогательных сооружений ОСК | |||||||||||||
4.1. Реконструкция насосной станции активного ила | замена насосного оборудования, запорной арматруы, пуско-регулирующей аппаратуры | стоимость определена по укрупненным нормативам НЦС 14-2012 | 20,52 | 2,05 | 2,05 | 2,05 | 2,05 | 2,05 | 2,05 | 2,05 | 2,05 | 2,06 | 2,06 |
4.2. Реконструкция насосной станции метантенков | замена насосного оборудования, запорной арматруы, пуско-регулирующей аппаратуры | стоимость определена по укрупненным нормативам НЦС 14-2012 | 3,42 | 0,34 | 0,34 | 0,34 | 0,34 | 0,34 | 0,34 | 0,34 | 0,34 | 0,35 | 0,35 |
4.3. Реконструкция дренажных насосных станций | замена насосного оборудования, запорной арматруы, пуско-регулирующей аппаратуры | стоимость определена по укрупненным нормативам НЦС 14-2012 | 2,28 | 0,23 | 0,23 | 0,23 | 0,23 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 | 0,22 |
5. Строительство цеха по УФО очищенных сточных вод | Проекта нет, стоимость определена по аналогичным объектам | 260,09 | 130,04 | 130,05 | |||||||||
6. Строительство системы учета лоткового типа в русле отводящего канала с ОСК | Проекта нет, стоимость определена по аналогичным объектам | 1,73 | 1,73 | ||||||||||
7. Автоматизация и диспетчеризация технологического процесса ОСК | внедрение «SCADA Водоканал» с контролерами Microchip | стоимость определена по укрупненным нормативам НЦС 14-2012 | 0,69 | 0,69 | |||||||||
8. Модернизация системы теплоснабжения и повышенной теплоэффективности | установка 2-х приборов учета на теплотрассе ОСК-ЦМО, установка пластиковых окон в зданиях, теплоизоляция помещений ОСК, установка автоматических терморегуляторов в зданиях и сооружениях ОСК, модернизация теплового узла, строительство теплотрассы ОСК-ЦМО | стоимость определена по укрупненным нормативам НЦС 14-2012 | 9,37 | 3,12 | 3,12 | 3,13 | |||||||
9. Модернизация энергохозяйства | |||||||||||||
строительство линии электропередач 6 кВ (РП-3 — ОСК (Промышленная, 1) | проект «Технологическое присоединение энергопринимающих устройств к электрическим сетям ГЭП «Вологдаоблкоммунэнерго» | 33,65 | 5,61 | 5,61 | 5,61 | 5,61 | 5,61 | 5,6 | |||||
замена высоковольтных масляных выключателей, ячеек на вакуумные | стоимость определена по укрупненным нормативам НЦС 14-2012 | 29,46 | 7,37 | 7,37 | 7,36 | 7,36 | |||||||
10. Внедрение энергосберегающих технологий | автоматическое регулирование подачи воздуха на аэротенки | стоимость определена по укрупненным нормативам НЦС 14-2012 | 0,12 | 0,12 | |||||||||
Строительство канализации D=300 мм L=340 п. м. для подключения жилых домов по ул. Гагарина - Окружное шоссе | ВЧШГ D=300 мм, L=340 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 8 692,8 | 8 692,8 | |||||||||
Строительство канализации D=200 мм L=17п. м. для подключения жилого дома в мкр. Бывалово по ул. Ярославской | ПЭ D=200 мм, L=17 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 289,2 | 289,2 | |||||||||
Строительство канализации D=200 мм L=105 п. м. для подключения жилого дома №22 по ГП в мкр. Новгородский | ПЭ D=200 мм, L=105 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 1 786,4 | 1 786,4 | |||||||||
Строительство канализации D=200 мм L=50п. м. для подключения жилого дома по ул. Карла Маркса | ПЭ D=200 мм, L=50 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 850,7 | 850,7 | |||||||||
Строительство канализации D=300 мм L=850 п. м. для подключения объектов индивидуального жилищного строительства в мкр. Куролит | ВЧШГ D=300 мм, L=850 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 18 718,9 | 18 718,9 | |||||||||
Строительство канализации D=150 мм L=105 п. м.для подключения жилого дома по | ПЭ D=150 мм, L=105 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 1 596,2 | 1 596,2 | |||||||||
Строительство коллектора D=500 мм L=1200 п. м. вдоль ул. Возрождения от Окружного шоссе до ул. Ярославской | ВЧШГ D=500 мм, L=1200 п. м. | Проекта нет, стоимость определена по аналогичным объектам | 17 877,2 | 17 877,2 | |||||||||
Строительство канализации D=200 мм L=55п. м. для подключения жилого дома по ул. Ленинградской | ПЭ D=200 мм, L=55 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 1 218,1 | 1 218,1 | |||||||||
Строительство канализации D=300 мм L=270п. м. для подключения жилого комплекса по Окружному ш. - ул. Ильюшина | ВЧШГ D=300 мм, L=270 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 3 518,2 | 3 518,2 | |||||||||
Строительство канализации D=150 мм L=30п. м. для подключения жилого дома по ул. Фрязиновской | ПЭ D=150 мм, L=30 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 456,1 | 456,1 | |||||||||
Строительство канализации D=200мм L=70 п. м. для подключения жилого дома по ул. а | ПЭ D=200 мм, L=70 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 1 550,2 | 1 550,2 | |||||||||
Строительство канализации D=200мм L=330 п. м. для подключения комплекса жилой застройки по ул. Советской в с. Молочное | ПЭ D=200 мм, L=330 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 6 230,5 | 6 230,5 | |||||||||
Строительство канализации D=500 мм L=860п. м. для подключения жилого дома по ул. Архангельской | ВЧШГ D=500 мм, L=860 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 22 643,3 | 22 643,3 | |||||||||
Строительство канализации D=600мм L=1000 п. м. для подключения жилых домов по ул. | ВЧШГ D=600 мм, L=1000 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 28 749,1 | 28 749,1 | |||||||||
Строительство канализации D=150мм L=320п. м. для подключения комплекса жилых зданий по ул. | ПЭ D=150 мм, L=320 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 6 404,3 | 6 404,3 | |||||||||
Строительство напорных линий от ГНС-2 по Советскому пр., 120-а до приемной камеры на ОСК по 2D=1000 мм L=4000 п. м. | ВЧШГ 2D=1000 мм, L=4000 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 92 605,7 | 44 543,4 | 48 062,3 | ||||||||
Строительство второго напорного трубопровода по Белозерскому шоссе от КНС-12 по ул. Рыбной, 2 D=400 мм L=900 п. м. | ВЧШГ D=400 мм, L=900 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 21 953,1 | 2 049,6 | 19 903,5 | ||||||||
Строительство участка самотечного коллектора от колодца гашения напора (КГН) КК-21095 напорных трубопроводов КНС-17 до колодца КК-117248 подключения канализации п. Майский D=600 мм L=300 п. м. | ВЧШГ D=600 мм, L=300 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 2 314,6 | 2 314,6 | |||||||||
Строительство канализации D=150мм L=342 п. м. для подключения индивидуальной жилой застройки в п. Майский | ПЭ D=150 мм, L=342 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 3 930,2 | 1 539,6 | 2 390,6 | ||||||||
Строительство участка напорной канализации D=160мм L=350 п. м. от КНС п. Майский до колодца гашения напора КК-117270 | ПЭ D=160 мм, L=350 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 4 287,8 | 4 287,8 | |||||||||
Строительство самотечного коллектора по ул. Ленинградской от Окружного шоссе до ул. Ярославская D=600 мм L=1500 п. м. | ВЧШГ D=600 мм, L=1500 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 46 530,4 | 46 530,4 | |||||||||
Строительство напорной канализации от КНС-1 по ул. Мира до ул. Козленская D=400мм L=580 п. м. | ВЧШГ D=400 мм, L=580 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 42 786,7 | 42 786,7 | |||||||||
Строительство напорной канализации 2D=250мм Lобщ.=4800 п. м. от КНС-24 на ул. Мелиораторов до самотечного коллектора в районе Сокольского шоссе | ПЭ 2D=250 мм, Lобщ.=4800 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 54 426,4 | 26 179,1 | 28 247,3 | ||||||||
Строительство напорной канализации 2D=600мм Lобщ.=5200 п. м. от КНС-7 по Старому шоссе, 1а до коллектора на ул. Полярной | ВЧШГ 2D=600 мм, Lобщ.=105 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 131 864,4 | 63 426,8 | 68 437,6 | ||||||||
Строительство канализации D=200мм L=450 п. м. для подключения жилого дома по ул. Усадебной в д. Алексино | ПЭ D=200 мм, L=450 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 9 965,9 | 9 965,9 | |||||||||
Строительство канализации D=250мм L=312 п. м. для подключения жилого дома по ул. Петина-Гагарина | ПЭ D=250 мм, L=312 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 4 256,5 | 4 256,5 | |||||||||
Строительство канализации D=200мм L=125 п. м. для подключения жилого комплекса по ул. Шекснинской-Череповецкой | ПЭ D=200 мм, L=125 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 2 295,1 | 1 147,6 | 1 147,6 | ||||||||
Строительство самотечного коллектора от Белозерского шоссе, 3 до КНС-3 на ул. Ударников D=700 мм L=930 м | ВЧШГ D=700 мм, L=930 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 22 758,1 | 7 586,0 | 7 586,0 | 7 586,0 | |||||||
Строительство самотечного коллектора по ул. Ярославской от ул. Ленинградской до ул. Возрождения D=1000 мм L=790 м | ВЧШГ D=1000 мм, L=790 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 43 046,2 | 43 046,2 | |||||||||
Строительство напорной канализации по ул. Ярославской от проектируемой КНС на ул. Ярославская-Возрождения до D=800 мм Lобщ.=3200 м | ВЧШГ 2D=800 мм, Lобщ.=3200 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 123 948,2 | 61 974,1 | 61 974,1 | ||||||||
Строительство напорной канализации 2D=1000 мм Lобщ.=9600 п. м. от РНС-3 в мкр. «Новгородский» до ОСК на | ВЧШГ 2D=1000 мм, Lобщ.=9600 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 510 656,1 | 85 109,3 | 85 109,3 | 85 109,3 | 85 109,3 | 85 109,3 | 85 109,3 | ||||
Строительство нижней части Южного коллектора D= мм по ул. Ярославской, А. Романова от ул. Молодежной до РНС-3 в мкр. «Новгородский» L=1400 м | ВЧШГ D= мм, L=1400 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 88 744,0 | 14790,67 | 14790,67 | 14790,67 | 14790,67 | 14790,67 | 14790,67 | ||||
Строительство притока канализационного коллектора D=500 мм от II Южного района по проектируемым проездам L=2200 м | ВЧШГ D=500 мм, L=2200 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 61 584,6 | 12316,91 | 12316,91 | 12316,91 | 12316,91 | 12316,91 | |||||
Строительство притока канализационного коллектора D=600 мм по ул. Конева — А. Романова от III Южного района до РНС-3 в мкр. «Новгородский» L=1400 м | ВЧШГ D=600 мм, L=1400 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 73 628,8 | 14725,75 | 14725,75 | 14725,75 | 14725,75 | 14725,75 | |||||
Строительство самотечного коллектора D=500 мм вдоль ул. Ананьинской до КНС-21 L=1700 м | ВЧШГ D=500 мм, L=1700 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 57 641,5 | 9606,92 | 9606,92 | 9606,92 | 9606,92 | 9606,92 | 9606,92 | ||||
Строительство внутриквартальных сетей канализации в п. Ананьино D=300 мм L=800 м; D=200 мм L=700 м; D=150 мм L=12120 м | ВЧШГ D=300 мм, L=800 п. м. ПЭ D=200 мм, L=700 п. м. ПЭ D=150 мм, L=12 120 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 380 495,1 | 63415,86 | 63415,86 | 63415,86 | 63415,86 | 63415,86 | 63415,86 | ||||
Строительство внутриквартальных сетей канализации для подключения застройки в п. Прилуки D=400 мм L=470 м; D=300 мм L=800 м; D=200 мм L=565 м; D=160 мм L=500 м | ВЧШГ D=400 мм, L=470 п. м. ВЧШГ D=300 мм, L=800 п. м. ПЭD=200 мм, L=565 п. м. ПЭ D=160 мм, L=500 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 66 116,2 | 11019,36 | 11019,36 | 11019,36 | 11019,36 | 11019,36 | 11019,36 | ||||
Строительство сетей канализации для подключения застройки в районе улиц Охмыльцевской и Чернышовской D=300 мм L=500 м; D=200 мм L=400 м | ВЧШГD=300 мм, L=500 п. м. ПЭ D=200 мм, L=400 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 19 485,7 | 3897,13 | 3897,13 | 3897,13 | 3897,13 | 3897,13 | |||||
Строительство внутриквартальных сетей канализации для подключения застройки в мкр. «Белозерский» D=300 мм L=500 м; D=200 мм L=600 м | ВЧШГ D=300 мм, L=500 п. м. ПЭ D=200 мм, L=600 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 23 865,8 | 4773,17 | 4773,17 | 4773,17 | 4773,17 | 4773,17 | |||||
Реконструкция напорных трубопроводов от КНС-21 в п. Ананьино до ул. Преображенского D=250мм L=4935 п. м. | ПЭ D=250 мм, L=4 935 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 23 402,0 | 26 918,3 | |||||||||
Реконструкция самотечного коллектора по а D=500 мм L=1100 п. м. | ВЧШГ D=500 мм, L=1 100 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 49 733,9 | 49 733,9 | |||||||||
Реконструкция самотечного коллектора по ул. Московской от ул. Молодежной до коллектора по ул. Конева D=1000 мм L=1375 п. м. | ВЧШГ D=1000 мм, L=1 375 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 52 290,4 | 25 170,7 | 27 119,7 | ||||||||
Реконструкция самотечного коллектора по ул. Конева от ул. Воркутинской до ул. Герцена D=900 мм L=1560 п. м. | ВЧШГ D=900 мм, L=1 560 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 53 600,2 | 25 781,7 | 27 818,5 | ||||||||
Реконструкция участка самотечного коллектора от колодца гашения напора КНС-1 до врезки в коллектор №14 по ул. Герцена, 122 D=800 мм L=60 п. м. | ВЧШГ D=800 мм, L=60 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 1 184,1 | 1 184,1 | |||||||||
Реконструкция участка канализации с. Молочное по ул. Студенческой от колодца 21468 до колодца 21855 D=300 мм L=190 п. м. | ВЧШГ D=300 мм, L=190 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 3 496,9 | 3 496,9 | |||||||||
Реконструкция участка канализации с. Молочное от колодца 21637 ул. Советская, 2б до колодца 21952 б D=400 мм L=100 п. м. | ВЧШГ D=400 мм, L=100 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 1 919,0 | 1 919,0 | |||||||||
Реконструкция канализационного коллектора D=-1000 мм по ул. Панкратова от Окружного шоссе до ул. Щетинина Lобщ.=1040 м | ВЧШГ D= мм, Lобщ.=1 040 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 29 932,4 | 29 932,4 | |||||||||
Реконструкция коллектора по ул. Горького D=500 мм от от ул. Добролюбова до дома № 000 на ул. Горького L=1250 м | ВЧШГ D=500 мм, L=1 250 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 39 601,0 | 19 800,5 | 19 800,5 | ||||||||
Перекладка напорной канализации 2D=300 мм от КНС-17 в с. Молочное L=450 м и в районе п. Майский L=300 м | ВЧШГ 2D=300 мм, L=450 п. м., L=300 п. м. | Проекта нет, стоимость опредеоена по аналогичным объектам | 11 258,3 | 5 629,2 | 5 629,2 | ||||||||
Перекладка напорной канализации 2D=400 мм от КНС-3 в раоне ул. Маяковского L=364 м | ВЧШГ 2D=400 мм, L=364 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 6 603,6 | 3 301,8 | 3 301,8 | ||||||||
Реконструкция самотечного коллектора D=500 мм от колодца-гасителя напора (КНС-20, Аэропорт) до ул. Чернышевского (АЗС) L=1560 м | ВЧШГ D=500 мм, L=1 560 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 27 672,3 | 13 836,2 | 13 836,2 | ||||||||
Реконструкция самотечного коллектора D=800 мм по -а) L=2700 м | ВЧШГD=800 мм, L=2 700 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 165 038,9 | 41259,72 | 41259,72 | 41259,72 | 41259,72 | ||||||
Реконструкция самотечного коллектора D=600 мм по завода «Электротехмаш» по Московскому ш., 2 до ОСК на L=2700 м | ВЧШГD=600 мм, L=2 700 п. м. | стоимость определена по укрупненным нормативам НЦС 14-2012 | 82 592,1 | 16518,41 | 16518,41 | 16518,41 | 16518,41 | 16518,41 | |||||
Реконструкция здания КНС-10, ул. К.Маркса | Проекта нет, стоимость опредеоена по аналогичным объектам | 2 318,7 | 0,0 | 0,0 | 2 877,8 | 2 877,8 | |||||||
Строительство КНС в районе ул. Ярославская-Возрождения | стоимость определена по укрупненным нормативам НЦС 14-2012 | 101 149,2 | 101 149,2 | ||||||||||
Строительство РНС-3 на ул. А. Романова в мкр. «Новгородский» | стоимость определена по укрупненным нормативам НЦС 14-2012 | 267 821,9 | 44636,98 | 44636,98 | 44636,98 | 44636,98 | 44636,98 | 44637 | |||||
Строительство КНС-7а вместо существующей КНС-7 по Старому шоссе | стоимость определена по укрупненным нормативам НЦС 14-2012 | 64 874,3 | 16218,58 | 16218,58 | 16218,58 | 16218,56 | |||||||
Реконструкция КНС-21 в п. Ананьино | стоимость определена по укрупненным нормативам НЦС 14-2012 | 4 835,6 | 805,93 | 805,93 | 805,93 | 805,93 | 805,93 | 805,93 | |||||
Строительство КНС в п. Ананьино | стоимость определена по укрупненным нормативам НЦС 14-2012 | 41 335,9 | 6889,32 | 6889,32 | 6889,32 | 6889,32 | 6889,32 | 6889,32 | |||||
Строительство КНС в п. Прилуки | стоимость определена по укрупненным нормативам НЦС 14-2012 | 18 371,5 | 3061,92 | 3061,92 | 3061,92 | 3061,92 | 3061,92 | 3061,92 | |||||
Реконструкция КНС | |||||||||||||
КНС-1 | - замена насосных агрегатов № 3, 4 СД 450-22,5 на насосные агрегаты Иртыш РФ2 200/450; - замена насосного агрегата № 5 на насосный агрегат Иртыш РФ2 250/470; - замена насосного агрегата № 2 СД 800-32; - замена задвижек D=600 мм - 2 шт.; - замена задвижки напорной Dу=250 мм; - замена приточной и вытяжной вентиляции; - замена обратных клапанов Dу=200 мм - 4 шт.; - замена напорного трубопровода Dу=600 мм - 8 м. | 7,5 | 2,5 | 2,5 | 2,5 | ||||||||
КНС-2 | - замена запорно-регулирующей арматуры; - замена насосного агрегата № 2 Д 1600/90 на насосный агрегат Иртыш ПФ2 400/650; - замена насосного агрегата № 3, 4 СДВ 2700/26,5; - замена задвижек (всасывающих) Dу=800 мм - 2 шт.; - замена задвижек (разделительных) Dу=800 мм - 2 шт.; - замена напорного трубопровода Dу=800 мм - 6 м; - замена приточно-вытяжной вентиляции. | 9,64 | 3,21 | 3,21 | 3,21 | ||||||||
КНС-3 | - замена насосного агрегата № 2 СМ 150-125 на насосный агрегат Иртыш РФ2 200/450; - замена насосного агрегата № 1 СД 450/22,5 на насосный агрегат Иртыш РФ2 200/450; - замена приточно-вытяжной вентиляции. | 2,46 | 0,82 | 0,82 | 0,82 | ||||||||
КНС-6 | - замена шибера D=500 мм; - замена приточно-вытяжной вентиляции; - замена насосного агрегата № 3 СД 450/22,5 на насосный агрегат Иртыш РФ2 200/450; - замена обратного клапана Dу=150 мм - 3 шт. | 2,31 | 0,58 | 0,58 | 0,58 | 0,57 | |||||||
КНС-8 | - замена всасывающего трубопровода; - замена приточно-вытяжной вентиляции; - замена шибера D=300 мм; - замена насосного агрегата № 1 на насосный агрегат Иртыш 300 РМ 2-6. | 2,35 | 0,78 | 0,78 | 0,79 | ||||||||
КНС-12 | - замена шибера D=600 мм; - замена насосных агрегатов № 1, 2 СД 450/22,5 на насосные агрегаты Иртыш РФ2 200/450; - замена задвижек всасывающих Dу=200 мм - 2 шт. | 1,51 | 0,5 | 0,5 | 0,51 | ||||||||
КНС-13 | - замена шибера Dу=500 мм; - замена приточно-вытяжной вентиляции. | 1,18 | 0,39 | 0,39 | 0,4 | ||||||||
КНС-16 | - организация подъездных путей; - замена насосного агрегата № 1 СД 50/10 на насос Иртыш; - замена обратного клапана Dу=150 мм - 2 шт. - замена приточно-вытяжной вентиляции. | 1,47 | 1,47 | ||||||||||
КНС-18 | - замена насосного агрегата № 1 СД 160-45 на насосный агрегат Иртыш РФ2 125/400; - замена насосного агрегата № 2 СД 160-45 на насосный агрегат Иртыш РФ2 125/400; - замена насосного агрегата № 3 CД 160-45; - замена задвижек разделительных Dу 300 мм - 3 шт.; - замена всасывающего трубопровода Dу= 150 мм - 5 м; - замена напорного трубопровода Dу=300 мм - 8 м. | 1,89 | 1,89 | ||||||||||
КНС-25 | - замена насосного агрегата № 1 СД 250/22,5; - замена насосного агрегата № 2 СД 160/45 на насосный агрегат Иртыш РФ2 125/400; - замена задвижек Dу=250 мм - 8 шт.; - замена задвижек Dу=200 мм - 2 шт.; - замена приточно-вытяжной вентиляции. | 0,95 | 0,95 | ||||||||||
РКНС | - замена насосного агрегата № 3 СД 450/22,5 на насосный агрегат Иртыш РФ2 200/450; - замена всасывающих задвижек; - замена напорной задвижки Dу=300 мм - 1 шт.; - замена шибера D=600 мм; - замена приточно-вытяжной вентиляции. | 1 | 1 | ||||||||||
ГНС № 2 | - замена шибера D=500 мм; - замена приточно-вытяжной вентиляции; - замена насосного агрегата № 3 СДВ 2700/26,5; - замена задвижки на всасывающем трубопроводе Dу=800 мм - 1 шт.; - замена задвижки на напорном трубопроводе Dу=500 мм - 1 шт.; - замена насосных агрегатов № 1, 4 SARLIN S 3 250. | 12,25 | 3,06 | 3,06 | 3,06 | 3,07 | |||||||
КНС-5 | - замена шибера D=500 мм; - замена приточно-вытяжной вентиляции; - замена обратного клапана Dу=150 мм - 3 шт. | 0,93 | 0,46 | 0,47 | |||||||||
КНС-7 | - замена приточно-вытяжной вентиляции; | 0,77 | 0,38 | 0,39 | |||||||||
КНС-20 | - замена насосных агрегатов №№ 1,2 ФГ 144/10,5 на насосный агрегат Иртыш. | 0,06 | 0,06 | ||||||||||
КНС-24 | - замена насоса № 2 СД 100/40 на насосный агрегат Иртыш; | 0,62 | 0,62 | ||||||||||
КНС-30 | - замена напорного трубопровода. | 0,3 | 0,3 | ||||||||||
КНС-31 | реконструкция | 0,019 | 0,019 | ||||||||||
КНС-32 | реконструкция | 0,019 | 0,019 | ||||||||||
КНС-4 | - замена насосного агрегата № 3 ФГ 450-22,5 на насосный агрегат Иртыш; | 0,22 | 0,11 | 0,11 | |||||||||
КНС-19 | - замена приточно-вытяжной вентиляции. | 0,47 | 0,47 | ||||||||||
КНС-22 | - замена насосного агрегата № 1 СД 100/40 на насосный агрегат Иртыш; | 0,29 | 0,29 | ||||||||||
КНС-15 | - замена приточно-вытяжной вентиляции; | 0,39 | 0,39 | ||||||||||
КНС-23 | - замена насосного агрегата СД 160/45 на насосный агрегат Иртыш РФ2 125/400; | 0,44 | 0,44 | ||||||||||
КНС-21 | - замена напорного трубопровода dу=200 мм — 10 м; | 1,82 | 1,82 | ||||||||||
КНС-27 | - замена насосных агрегатов GRUNDFOS SEV.80.100.55.4.51D | 1,18 | 1,18 | ||||||||||
КНС-28 | - замена насосных агрегатов SARLIN S 1.80.100.75.4 | 1,27 | 1,27 | ||||||||||
КНС-38 | - замена насосных агрегатов GRUNDFOS SEV.65.65.22.2.50D | 0,85 | 0,85 | ||||||||||
КНС-39 | - замена насосного агрегата GRUNDFOS SEG.40.12 | 0,85 | 0,85 | ||||||||||
КНС-14 | - замена насосных агрегатов GRUNDFOS SEV.80.100.55.4.51D | 1,27 | 1,27 | ||||||||||
ИТОГО: | 307 | 39 | 24 | 27 | 115194,14 | 96 | 99 | 45 | 58 | 30 | 87 | ||
15. Текстовая часть электронной модели централизованной системы водоснабжения и водоотведения
Для реализации электронной модели объектов централизованной системы водоснабжения и водоотведения города Вологда в МУП ЖКХ «Вологдагорводоканал» используется геоинформационная система собственной разработки на базе MapInfo.
Геоинформационная система MapInfo предназначена для разработки ГИС приложений, требующих визуализации пространственных данных в векторном и растровом виде и их связи с семантическими базами данных.
С помощью MapInfo создано графическое представление объектов централизованной системы водоснабжения и водоотведения с привязкой к топографической основе муниципального образования города Вологды и осуществлено описание основных объектов централизованной системы водоснабжения и водоотведения.
Графические данные в MapInfo организованы в виде слоев, содержащий векторную графическую информацию. К каждому объекту графической информации «привязаны» различные семантические данные, хранящиеся в базе данный MS Access.
Для улучшения удобства работы пользователей с данными и ограничения их возможностей специалистами МУП ЖКХ «Вологдагорводоканал» были разработаны два специализированных приложения — для общего просмотра данных и для реализации АРМ(автоматическое рабочее место) диспетчера аварийной службы, предназначенного для ввода информации о возникающих аварийных ситуациях, подготовки заданий на их устранение и фиксации объемов затраченных материалов на устранение аварий.
Исходные данные и характеристики объектов централизованной системы водоснабжения и водоотведения заносятся в систему MapInfo ручным способом в соответствующие слои в зависимости от типа данных, в том числе топологическая основа.
|
