Фильтры ячейковые типа ФяРБ, ФяВБ, ФяУБ, ФяП
Фильтры Фя состоят из оцинкованной рамки в которую уложен фильтрующий слой (материал). Фильтры ФяРб и ФяВб являются регенерируемыми. Могут монтироваться в плоских или угловых панелях типа УС Фя или другом оборудовании. Предназначены для грубой предварительной очистки атмосферного воздуха, подаваемого в помещения различного назначения системами вентиляции и кондиционирования. Фя могут эксплуатироваться при температуре рабочей среды от минус 40 °С до плюс 70 °С. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров. Состоит из рамки, изготовленной из оцинкованной стали, внутри которой уложен объемный фильтрующий материал, опирающийся со строны входа воздуха на каркасную сетку.
Фильтры ячейковые типа ФяРБ, ФяВБ, ФяПБ, ФяУБ – предназначены для очистки наружного и рециркуляционного воздуха в системах кондиционирования и приточной вентиляции, а также в в различных технологических агрегатах и системах.
|
ПАРАМЕТР |
ФЯРБ |
ФЯВБ |
ФЯПБ |
ФЯУБ |
|
ПРОПУСКНАЯ СПОСОБНОСТЬ НЕ БОЛЕЕ КУБ. М./ЧАС |
1540 |
1540 |
1540 |
1540 |
|
УДЕЛЬНАЯ ВОЗДУШНАЯ НАГРУЗКА КУБ. М./(ЧАС*КВ. М.) |
6000 |
6000 |
6000 |
6000 |
|
НАЧАЛЬНОЕ АЭРОДИНАМИЧЕСКОЕ СОПРАТИВЛЕНИЕ, ПА |
50 |
60 |
60 |
40 |
|
ЭФЕКТИВНОСТЬ ОЧИСТКИ, % |
80 |
80 |
80 |
80 |
|
ПЫЛЕЕМКОСТЬ ФИЛЬТРА, Г/КВ. М. |
2300 |
2200 |
350 |
570 |
|
МАССА НЕ БОЛЕЕ, КГ |
6,0 |
4,2 |
3,4 |
2,8 |
Пример условного обозначения фильтров: ФяП 592х287х25 G3
Расшифровка: 592 х287 габаритные размеры (ширина х высота), мм
25 глубина рамки, мм
G3 класс фильтра
ФяРБ – сухие фильтры с гофрированными стальными сетками
В зависимости от типа кассеты фильтры различаются по классу фильтрации. Карманные фильтры стоят конечно дороже панельных. На рынке давно прослеживается тенденция получать от заказчиков деньги за карманные фильтры, а монтировать панельные.
В системах сопутствующей автоматики для контроля и индикации забитости фильтрующей кассеты рекомендуема установка реле перепада давления (пресостат), который индивидуально настраивается на показатели в зависимости от потерь фильтра.
Особенно актуален для систем на базе электрического калорифера, т. к. при полной забитости касеты значительно меньше воздуха проходит через фильтр и ТЭН-ам электрического калорифера нечему отдать тепло, в таком случае надежда от згорания ТЭН-а и возможного возгорания остается только на аварийные датчики калорифера, а это последний барьер. Добавьте к этому наш обслуживающий персоонал, который редко когда с инженерным подходом эксплуатирует системы.
Фильтры грубой очистки класса EU3-4 обязательны при установке затем фильтров тонкой очистке, т. к. устанавливаются первыми и первыми улавливают загрезненные частицы. Как минимум, особенно необходимы для систем приточной вентиляции на базе электрокалорифера, т. к. без них ТЭНы калорифера быстрее облепляються слоем пригорелой пыли (особенно тополиный пух). Такая "корка" значительно предотвращает теплообмен с воздухом и возникает высокая вероятность прогорания ТЭНов. В системах с водяным калорифером или рекуператорах, фильтр предотвращает забитость теплообменников с тонкими ребрами пластин. На фильтр желательна установка реле перепада давления (пресостатКогда касета фильтра забилась пресостат дает сигнал на пульт управления где сигнализирует или в случае приточной системы на базе электрокалорифера отключает систему приточной вентиляции во избежании прогорания ТЭНов калорифера.
У нас Вы можете заказать панельные и карманные фильтры различных размеров с относительно любой длиной карманов, наборные последовательные фильтрующие секции в теплошумоизоляции и без.
Цены от производителя
8 (4
Калориферы электрические
Цены от производителя 8 (4
Общие данные
В большинстве случаев наружный воздух имеет более низкую температуру, чем необходимая температура для приточной вентиляции, а потому часто бывает нужно нагреть воздух до того, как он попадет в здание. Воздух можно нагреть водяным или электрическим калорифером. Калориферы делятся по типу энергоносителя: – электрические; – водяные; – паровые; – фреоновые секции.
Калориферы электрические

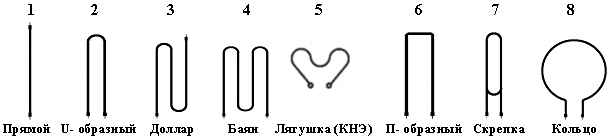

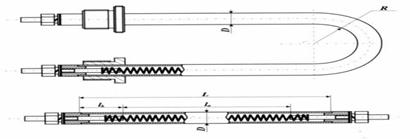

Основой электрических калориферов являются ТЭН-ы (теплоэлектрические нагреватели).
Трубки ТЭН-ов изготовлены из черной стали или из нержавеющей. Все импортные калориферы выполнены на базе нержавеющих ТЭН-ов, очень редко с оребрением. В Украине только некоторые компания выпускает калориферы на базе ТЭН-ов из черной стали.
Черная сталь по своим характеристикам теплопередачи в два раза уступает нержавеющей. В воздухе всегда присутствует влага и черные ТЭН-ы неизбежны действию коррозии. До начала собственного производства не эксплуатируя калорифер конкурентов и храня его в закрытом от осадков помещении за месяц обнаружили на ТЭН-ах следы коррозии.
Электрические калориферы на рынке представлены с оребрением ТЭНов и без него.
Просчитывая себестоимость продукции мы были удивлены стоимостью калориферов конкурентов, точнее длинне ТЭНов, а еще точнее теплопередаче от площади поверхности ТЭН-ов [Вт/см2]. Выходило, что конкуренты или ТЭН-ы оребренные по цене обыкновенных или за счет оребрения у них значительно выше теплопередача. Несмотря на уверения нам так не смогли нам предоставить какое-то заключение или выводы о таких великолепных свойствах черных ТЭН-ов, в добавок ко всему с намотанной проволокой из черной стали. Как Вы видите соприкосновение проволоки и поверхности ТЭН-а точечное. Соотношении с площади трубки ТЭНа и площадью соприкосновения незначительное, что логично говорит о незначительном увеличении за счет такого оребрения теплопередачи. При этом материал хоть и черная сталь, но разного типа для проволоки и трубок ТЭН-ов, что по-умолчанию говорит о ее различных свойствах (например линейном расширении). Присутствуют на рынке ТЕН-ы с медным оребрением, а ТЭН черный – скрыть коррозию ТЭНа разве или "пыль в глаза" заказчику при сдаче. Перелопатив весь рынок производителей ТЭНов мы вышли на организацию которая нам заявила, что она и производит ТЭНы для конкурентов. От данного производителя заключение о необычных свойствах теплопередачи оребренных проволокой ТЭНов мы получили только устное: – "Теплопередача за счет оребрения выше в два раза". На наши просьбы дать обоснование производителя ТЭНов: "Необходим сложный расчет теплопередачи". Разобравшись мы пришли к выводу, что таки да, увеличивается теплопередача при проволочном оребрении, но толко для плавильных печей при температурах за 1000С, что в системах вентиляции неприменимо. До собственного производства калориферов, мы, как и многие монтажные организации использовавшие калориферы с оребренными проволкой ТЭНами, можем заявить потребителю, что приходилось идти на уловки при эксплуатации приточных систем в зимний период. При первых же морозах звонили заказчики и жаловались на весьма холодный приточный воздух систем вентиляции. При тщательной проверке все оказывалось все в норме и ничего не оставалось как уменьшить расход воздуха дроселем (клапан регулировки). Тогда меньше воздуха и он успевал прогреваться до нужной комфортной температуры. Но разве мы и сотни других монтажных организаций виноваты? Ведь у конкурентов куча хоть и покупных, но наград и в прайсе указаны мощности калориферов в [кВт]. Это только мы, вникнув в собственное производство смогли выявить причину, другие и сечас ведуться на такие калориферы. Резюме – приобретая калорифер с оребренными ТЭНами из черной стали мощностью, например 30кВт Вы получаете реальную мощность ТЭНов 15кВт! Так же, обратите внимание на скорость воздуха в электрокалорифере. Понятно же, чем выше скорость, тем больше теплопередача и соответственно и мощность калорифера. В вентиляции часто применима скорость воздуха 4м/с. Обратите внимание что некоторые производители указывают: "Эксплуатация калорифера со скоростью воздуха не ниже 4м/с". Что значит, при скоростях ниже 4м/с ТЭН уже не сможет передать рассчетное количество тепла и вероятность прогорания ТЭНа значительно выше. Это вызвано экономией на ТЭнах, так ТЭНов надо меньшьше, что дешевле в себестоимости продукции. Спасибо на том, что хоть предупредили. Некоторые известные всем производители приточных камер экономят в ущерб качеству устанавливая в установки на базе электрокалориферов не трубчатые элементы ТЭН-ы, а проволоку, наподобие которой внутри ТЭН-а передает тепло керамическому элементу, а тот уже трубчатому корпусу из нержавеющей стали. Тут и не стоит сравнивать площадь теплообмена – трубки d13мм и проволоки.
Круглые электрокалориферы
Корпус изготовлен из оцинкованной стали, ТЭНы выполнены из нержавеющей стали без проволочного оребрения. Калориферы в стандартном исполнении.
Прямоугольные канальные электрокалориферы
В теплоизолированном корпусе
Электрические воздухонагреватели рассчитаны на наименьшую скорость воздуха в живом сечении от 1,5м/с. Несоблюдение этих условий может привести к перегреву ТЭНов и срабатыванию защиты.
Состоит:
- Теплоизолированный корпус из оцинкованной стали. Трубчатых нагревательных элементов (ТЭНов) из нержавеющей стали. Клеммного отделения. Защитных термостатов (2 шт.). Элементов дополнительной комплектации (если необходимо).
Теплоизолированный корпус состоит из листов оцинкованной стали со слоем теплоизолятора толщиной 25 или 50мм. Трубчатые нагревательные элементы изготовлены из нержавеющей стали и могут иметь рабочее напряжение 220 или 380В. Стандартное рабочее напряжение 380В. ТЭНы с напряжением 220 В поставляются по спецзаказу. Клеммное отделение предназначено для размещения элементов электрического подключения ТЭНов, защитных термостатов и элементов автоматики. Защитные термостаты предназначены для обеспечения защиты электрокалорифера от перегрева. В стандартной комплектации два термостата с различной температурой срабатывания. Элементы дополнительной комплектации – это устройства, которые не входят в стандартный комплект и поставляются дополнительно. Это элементы автоматики, крепления, и др.

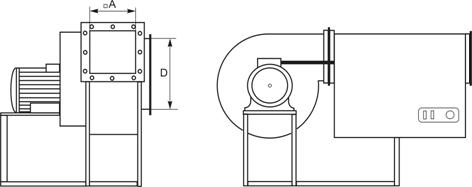

Электрокалориферные установки СФО-О и СФО-Ц
Электрокалориферы СФО, О – на базе осевого вентилятора и Ц – центробежного. Применяются для создания технологического тепла и вентиляционного режима в складских и производственных помещениях. Электрокалориферы могут работать в чисто вентиляторном режиме без нагрева.
Состав установки 1 — Электрокалорифер 380В 2 — Вентилятор 3 — Электродвигатель 4 — Рама 5 — Гибкая вставка Основой для неё служит специальная рама, на которой размещаются в определённой последовательности сам калорифер, патрубок и осевой вентилятор отечественного производства серии ВО, снабжённый электродвигателем. Внутри калорифера рядами расположены нагревательные элементы (ТЭН-ы). Калорифер соединён с вентилятором посредством патрубка и специальной мягкой вставки, которая обеспечивает довольно прочное соединение и смягчает вибрационные движения системы во время работы. Патрубок обычно выполнен из металла и предназначен для перехода от прямоугольного сечения выхода калорифера на круглое сечение вентилятора. Сам вентилятор с электродвигателем монтируется на платформе. В некоторых моделях системы могут отсутствовать патрубок и мягкая вставка. Это связано с тем, что такие модели имеют небольшие габариты и позволяют устанавливать калорифер непосредственно на вентилятор и тем самым уменьшая вибрационные движения всей системы. Производительность по воздуху от м3/ч с мощностями по теплу 4-100кВт. В комплект поставки обычно входят температурное реле и блок управления ручной ступенчатой регулировки мощности калорифера. Все системы управления заключены в специальный металлический корпус, который снабжён дверцей, позволяющей предупредить нечаянные манипуляции. На панели управления находятся все индикаторы состояния системы, ручное управление ступенями, а также система контроля напряжения. Внутреннее устройство корпуса представлено электромагнитными пускателями, посредством которых осуществляется включение и выключение ступеней и вентилятора системы. Кроме этого, здесь же находится аппаратура, которая осуществляет управление ступенями. В зависимости от мощности модели, различается и отключение вентилятора в системе. В менее мощных приборах оно происходит автоматически, без задержек. В более мощных аппаратах такое действие происходит с небольшой задержкой в 1-2 минуты. Такая система выключение обеспечивает оптимальную работу приборов.
Важно! Для электрокалориферов необходима:
1. Автоматика регулирования теловой мощности (ручное ступенчатое или автоматическое по канальному датчику температуры). Мощность калорифера рассчитана для подогрева наружного воздуха при наших -22С до комфортной (+16-+18С), при других наружных температурах необходима ручная или автоматическая регулировка с помощью системы автоматики. Отсутствие регулирования мощности приводит или к некомфортным условиям или перерасходу электроэнергии.
2. Автоматика отключения калорифера при срабатывании двух критичных аварийных датчиков по перегреву (60 и 90С) встроенных в калорифер (оговаривается при заказе).
3. Автоматика задержки отключения приточного вентилятора для снятия теплоизбытков с ТЭНов.
4. Воздушный фильтр – значительное уменьшение пригорания пыли на поверхности ТЭНа и его быстрый выход из строя, особенно если ТЭН оребнен.
5. Крайне желательна установка реле перепада давления (пресотат) на воздушном фильтре в случае его засорения не будет достаточного количества наружного воздуха, что черевато прогоранием ТЭНов и возгоранием.
6. Крайне желательна установка реле потока или значительно дешевого реле перепада давления на вентиляторе, т. к. при выходе последнего из строя системе не понять алгоритм работы и на калорифер будет поступать напряжение. 7. По нормам необходимо блокировать с по сигналу от пожарной сигнализации.
Потребитель обязан знать и понимать, что прогорания ТЭНа может привести к воспламенению ограждающих конструкций! При отсутствии п.1-4 при монтаже или эксплуатации систем гарантия на электрокалорифер анулируется, компенсации последствий пожаров не рассматриваються.
Цены от производителя 8 (4
Вентиляторы центробежные канальные
Цены от производителя 8 (4
Общие данные
Вентиляторы
Вентиляторы используются в вентиляционных агрегатах для перемещения воздуха от источников забора воздуха по системе воздуховодов в помещение. Каждый вентилятор должен преодолеть сопротивление вентиляционной сети, создаваемое изгибами воздуховодов и другими вентиляционными принадлежностями. Это сопротивление вызывает перепад давления, и величина этого давления является решающим фактором при выборе вентилятора. В зависимости от формы крыльчатки и принципа работы, вентиляторы можно разделить на несколько основных групп: радиальные, осевые, полуосевые и диагональные вентиляторы.

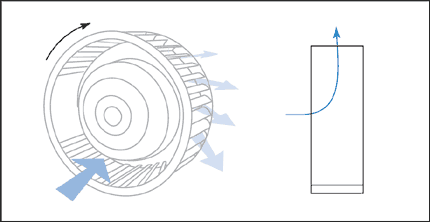

Прохождение воздушного потока через радиальный вентилятор с загнутыми вперед лопатками:
|
Загнутые назад лопатки(крыльчатка В): объем воздуха, подаваемый вентилятором с загнутыми назад лопатками, значительно зависит от давления. Не рекомендуется для загрязненого воздуха. Этот тип вентилятора наиболее эффективен в узком спектре, находящемся в левой части кривой вентилятора. До 80% эффективности достигается при сохранении уровня низкого уровня шума вентилятора. Отклонённые назад прямые лопатки: вентиляторы с такой формой лопаток хорошо подходят для загрязненного воздуха. Здесь можно достичь 70% эффективности. Прямые радиальные лопатки (крыльчатка R): Форма лопаток предотвращает налипание загрязняющих веществ на лопастное колесо даже более эффективно, чем при использовании лопастного колеса Р. С этим типом лопаток достигается эффективность более 55%. Загнутые вперед лопатки (крыльчатка F): Изменения давления воздуха оказывает незначительное воздействие на объем воздуха, подаваемый радиальными вентиляторами с загнутыми вперед лопатками. Крыльчатка F меньше, чем, например, крыльчатка В, и вентилятор занимает, соответствен-но, меньше места. По сравнению с крыльчаткой В, этот тип вентиляторов имеет оптимальную эффективность в правой части графика характеристик вентилятора. Это означает, что при предпочтении вентилятора с лопастным колесом F, а не В, можно выбрать вентилятор меньших габаритов. В этом случае можно достичь эффективности около 60%. Осевые вентиляторыПростейший тип осевых вентиляторов – пропеллерные вентиляторы. Свободно вращающиеся осевые вентиляторы этого типа имеют очень низкую эффективность, а потому большинство осевых вентиляторов встраивается в цилиндрический корпус. Кроме того, эффективность можно повысить, если укрепить направляющие лопасти непосредственно за лопастным колесом. Уровень эффективности может быть поднят до 75% без направляющих лопастей и до 85% с их использованием. Прохождение воздушного потока через осевой вентилятор:

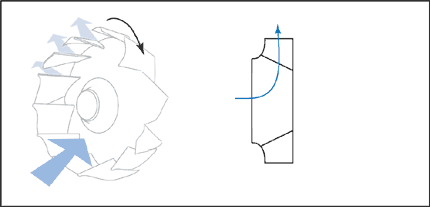

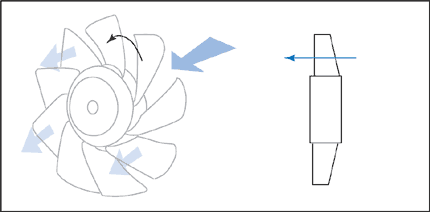

Диагональные вентиляторыРадиальная крыльчатка вызывает увеличение статического давления в связи с центробежной силой, действующей в радиальном направлении. У осевой крыльчатки не возникает эквивалентного давления, поскольку воздушный поток является нормально осевым. Диагональные вентиляторы являются смешением радиальных и осевых вентиляторов. Воздух движется в осевом направлении, а затем в лопастном колесе он отклоняется на 45°. Радиальная составляющая скорости, которая увеличивается таким отклонением, вызывает некоторое увеличение давления посредством центробежной силы. Можно достичь эффективности до 80%. Прохождение воздушного потока через диагональный вентилятор:

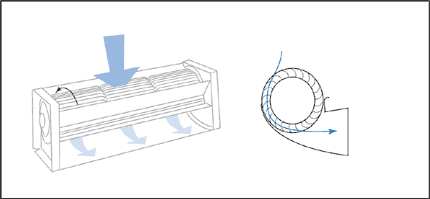

Диаметральные вентиляторыВ диаметральных вентиляторах воздух проходит напрямую вдоль рабочего колеса, и как входящий, так и исходящий потоки располагаются по периметру рабочего колеса. Несмотря на небольшой диаметр, рабочее колесо может подавать большие объемы воздуха, а потому пригодно для применения в небольших вентиляционных установках, например воздушная завеса. Уровень эффективности может достигать 65%. Прохождение воздушного потока через диаметральный вентилятор:
|
Типы крыльчаток
| |||||||||
Аэродинамические характеристики вентиляторовАэродинамические характеристики вентиляторов показывают расход вентиляторов в зависимости от давления. Определенное давление соответствует определенному расходу воздуха, который проиллюстрирован кривой вентилятора. Аэродинамические характеристики вентилятора и сети:

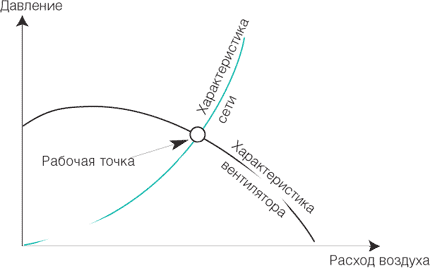

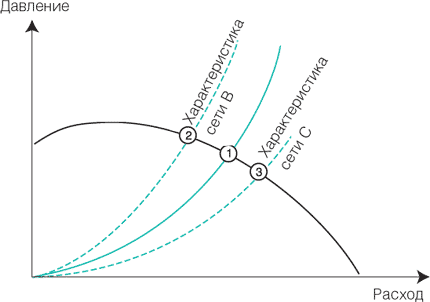

Характеристики сетиСопротивление вентиляционной системы при различных расходах отображаются на графике характеристики сети. Рабочая точка вентилятора это точка пересечения характеристики сети и аэродинамической характеристики вентилятора. Она показывает характеристики потока для данной сети воздуховодов. Каждое изменение давления в вентиляционной системе дает начало новой характеристике сети. Если давление возрастает, характеристика сети будет аналогична линии В. При снижении давления, линия системы будет аналогична линии С. (При условии, что количество оборотов рабочего колеса остается неизменным). Изменения давления дает начало новым кривым сети:
Если реальное сопротивление сети представлено кривой В, рабочая точка сдвигается с 1 на 2. Это так же влечет за собой уменьшение расхода воздуха. Таким же образом расход воздуха возрастет, если сопротивление сети соответствует линии С. Если реальный перепад давления в системе воздуховодов больше или меньше, чем расчетный, рабочая точка и расход воздуха будут отличаться от того, что ожидалось. Увеличение или уменьшение скорости вращения вентилятора:

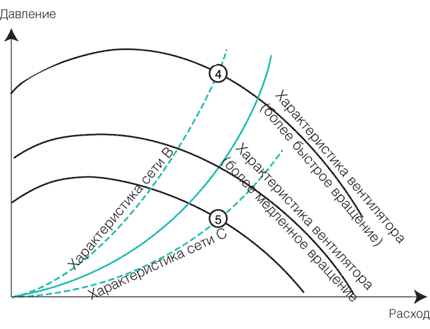

Для получения расхода воздуха, аналогичного расчетному, можно в первом случае, (где характеристика сети соответствует В), просто увеличить скорость вентилятора. Рабочая точка (4) будет находиться в этом случае на пересечении характеристики сети В и характеристики вентилятора для более высокой скорости вращения. Точно также скорость вращения вентилятора может быть уменьшена, если реальная характеристика сети соответствует линии С. Разница в давлении при различных скоростях вращения:

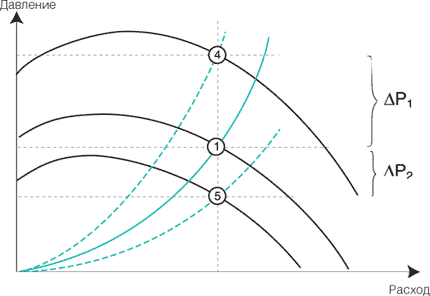

В обоих случаях будет наблюдаться некоторое отличие в показателях давления от характеристики сети, для которых были проведены расчеты, и это показано как delta P1 и delta P2 на рисунке соответственно. Это означает, что рабочая точка для расчетной сети была выбрана таким образом, чтобы выйти на максимальный уровень эффективности, и каждое такое повышение и понижение скорости вращения вентилятора ведет к сокращению эффективности. |
Теоретические расчеты характеристики сети
где: Пример: A. Как изобразить характеристику сети на графике? а). Поставьте точку на характеристике вентилятора (1),где давление составляет 250 Па, а расход – 5 000 м3/час. Введите это значение в вышеприведенную формулу для получения значения константы k. k = delta P / qv2 = 250 / 50002 = 0.00001 b) выберите произвольное снижение давления, например, 100 Па, рассчитайте расход воздуха и поставьте на графике точку (2).
c) Сделайте тоже самое для 350 Па и поставьте на графике точку 3.
d) Теперь нарисуйте кривую, которая и покажет характеристику сети.
B. Что же произойдет, если давление в сети увеличится на 100 Па, например, из-за забитого фильтра? a) рассчитайте коэффициент для новой характеристики сети: b) выберите еще два других падения давления, например, 150 и 250 Па, и рассчитайте для них расход воздуха.
c) постройте две новые точки (2 и 3) и проведите новую характеристику сети.
Новая рабочая точка (4) расположена на пересечении характеристики вентилятора и новой линией системы. Данный график также показывает, что увеличение давления вызывает также уменьшение расхода воздуха примерно до 4500 м3/час. | |||||||||

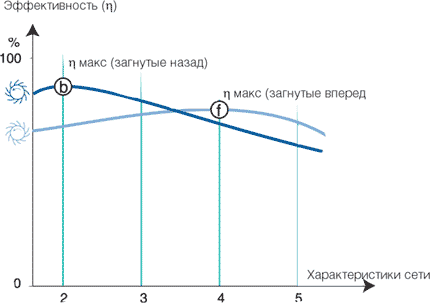

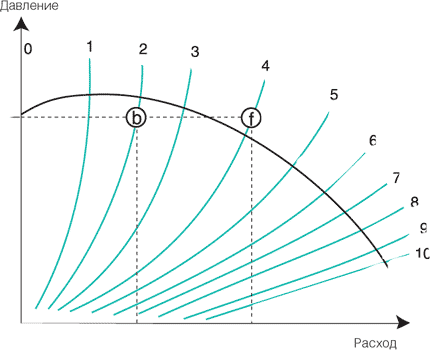

Эффективность и характеристики сетиДля того чтобы облегчить выбор вентилятора, можно построить несколько возможных характеристик сети на графике вентиляторов, а затем посмотреть, между какими характеристиками работает определенный тип вентилятора. Если пронумеровать характеристики сети от 0 до 10, вентилятор будет свободно дуть (максимальный расход воздуха) на линии 10, и захлебнется (нулевой расход) на линии 0. Это означает, что вентилятор на линии системы 4 производит 40% от свободного расхода. Характеристики сети (0:10) на графике вентилятора:
Эффективность вентилятора вдоль всей характеристики сети остается постоянной. Вентиляторы с загнутыми назад лопатками часто имеют более высокую эффективность, чем вентиляторы с загнутыми вперед лопатками. Но более высокий уровень эффективности этих вентиляторов достижим лишь на ограниченном участке, где характеристика сети представлена меньшим расходом при заданном давлении, чем у вентиляторов с загнутыми вперед лопатками. Чтобы получить расход аналогичный тому, что у вентиляторов с загнутыми вперед лопатками, и сохранить при этом высокий уровень эффективности, нужно выбрать вентилятор с загнутыми назад лопатками большего размера. Значения эффективности для аналогичных размеров центробежных вентиляторов с лопатками, загнутыми назад и загнутыми вперед, соответственно:
|
Определение характеристики сети
где: | |||||||||

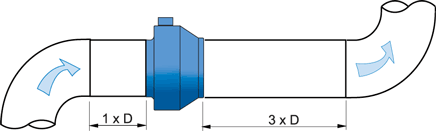

Аэродинамические потери сетиХарактеристики вентиляторов на графиках в каталоге приведены с тем условием, что соблюдаются определенные правила установки вентиляторов. Со стороны всасывания (забор) должен быть прямой участок воздуховода, равный 1-му диаметру воздуховода и аналогичный участок в 3-и диаметра воздуховода со стороны нагнетания (выхлоп). Правильно установленный канальный вентилятор любого типа:
Если присоединение отличается от данного, может возникнуть больший перепад давления. Этот дополнительный перепад может заставить вентилятор давать меньший объем воздуха, чем показано на графике вентилятора. Для того чтобы этого избежать, необходимо учитывать следующие факторы: Со стороны забора:
менее 7 %. Длина прямого участка после вентилятора воздуховода должна составлять не менее 3 диаметров воздуховода. Избегайте использования 90° отводов (используйте 45°). Отводы должны иметь такую форму, чтобы повторять воздушный поток, выходящий после вентилятора, переходы при угле 15°. |
Эффективность вентилятора
где: | |||||||||
Радиальные вентиляторы
Радиальные вентиляторы используются там, где необходимо очень высокое общее давление. Особые характеристики радиальных вентиляторов определяются формой рабочего колеса и лопаток.
|
