Применение	Класс очистки	Степень очистки (эффек-тивность)
	DINDIN	ЕN 779	EURO VENT 4/5	EN 1882
Фильтр для грубой очистки с невысокими требованиями к чистоте воздуха	Грубая очистка	EU 1	G 1	EU 1	-	A (%) 65 80 90
Фильтр, применяемый при высокой концентрации пыли с грубой очисткой от нее. Кондиционирование воздуха и вытяжная вентиляция с невысокими требованиями к чистоте воздуха в помещении. При эксплуатации компрессоров, холодильных машин И другого оборудования	EU 2	G 2	EU 2	-
EU 3	G 3	EU 3	-
EU 4	G 4	EU 4	-
Сепарирование тонкой пыли в вентиляционном оборудовании, применяемом в помещениях с высокими требованиями к чистоте воздуха. Фильтр для очень тонной фильтрации. Вторая ступень очистки (доочистка) в помещениях со средними требованиями по чистоте воздуха. Фильтрация чистого воздуха для чувствительных коммутационных аппаратов, больничных палат, административных зданий, гостиниц, лабораторий при производстве продуктов питания и даже служит фильтром для систем с комплексным решением проблем санитарной гигиены и микроклимата, применяемых в сфере здравоохранения, фармацевтической промышленности.	Тонкая очистка	EU 5	F 5	EU 5	-	E (%) 60 80 90 95
EU 6	F 6	EU 6	-
EU 7	F 7	EU 7	-
EU 8	F 8	EU 8	-
EU 9	F 9	EU 9	-
Очистка воздуха от сверхтонкой пыли. Применяется в помещениях с повышенными требованиями к чистоте воздуха (так называемая «чистая комната») Финишная очистка воздуха в помещениях с прецизионной техникой, хирургических блоках, реанимационных палатах, в фармацевтической промышленности.	Особо тонкая очистка	-	-	-	EU 10
-	-	-	EU 11
-	-	-	EU 13
-	-	-	EU 14

Область применения и рекомендуемые классы фильтров в помещениях различного назначения

Фильтры грубой очистки типа ЕU3 – ЕU4 применяются при невысоких требованиях к чистоте воздуха и предназначены для уменьшения запыленности воздуха, подаваемого в вентилируемые помещения с обычными требованиями, и применяются в случае, если концентрация пыли в районе расположения здания или вблизи места забора воздуха превышает ПДК, установленную санитарными нормами. Такие фильтры применяются для защиты теплообменников, оросительных камер, приборов автоматики и другого оборудования вентиляционных камер от запыления, а также компрессоров и другого оборудования холодильных камер, для сведения к минимуму загрязнения стен и потолков около воздухораспределительных устройств. Фильтры грубой очистки могут применяться в качестве первой ступени очистки перед более эффективными фильтрами.

 Фильтры тонкой очистки ЕU5 – ЕU9 применяются для тех же целей, что и фильтры грубой очистки, особенно в случаях большой запыленности воздуха в месте воздухозабора. Но так как они удовлетворяют более жестким требованиям к чистоте воздуха, кроме упомянутых случаев, эти фильтры используются для предохранения ценной внутренней отделки и оборудования вентилируемых зданий от загрязнения отложениями мелкодисперсной пыли, например, в музеях, памятниках архитектуры и т. д. Для продления сроков службы фильтров этого класса их устанавливают в качестве второй ступени после более пылеемких фильтров грубой очистки.

Эффективность фильтрации зависит от площади фильтрующей поверхности, которая наибольшая у карманных фильтров классов EU3-EU5. Карманы как и кассеты сьемны, возможны в коротком, средней длинны и длинном исполнении на заказ.

  Фильтры особо тонкой очистки предназначены для поддержания в помещениях заданной в соответствии с технологическими требованиями чистоты воздуха и для помещений с высокими требованиями к качеству воздуха. Так, например, фильтры EU10 – EU1З применяются в фармацевтической промышленности, медицинских операционных, в лабораториях электроники, бактериологических исследований, в ядерной и изотопной промышленности, фильтры ЕU14 — в так называемых «чистых помещениях» предприятий электронной, оптической промышленности и в тех случаях, когда требуется наиболее полная очистка от бактериальных, радиоактивных пылей и аэрозолей. Фильтры данного класса необходимо устанавливать после предварительной обработки воздуха в качестве второй или даже третьей ступени. Как правило, их не встраивают в центральную приточную установку, а устанавливают непосредственно перед воздухораспределителем, а при использовании в вытяжной вентиляционной системе — сразу за вытяжной решеткой.

Для того чтобы гарантировать удаление из подаваемого в чистое помещение воздуха частиц и микроорганизмов, воздух должен фильтроваться. До начала 80-х годов для фильтрации воздуха в чистых помещениях применялись НЕРА (High Efficiency Particulate Air) фильтры, т. к. на тот момент они были наиболее эффективными из коммерчески доступных фильтров. Минимальная эффективность НЕРА-фильтров составляет примерно 99,97 % для частиц размером порядка 0,3 мкм. В настоящее время НЕРА-фильтры все еще используются в большинстве чистых помещений для удаления микроорганизмов и инертных частиц аэрозолей из подаваемого в помещение воздуха.

  Однако современное производство интегральных схем достигло уровня, требующего применения фильтров более эффективных, чем НЕРА-фильтры, т. е. гарантирующих удаление из подаваемого в чистое помещение воздуха большего числа еще более мелких частиц. Такие фильтры получили название ULPA (Ultra Low Penetration Air) фильтров. Их эффективность может достигать 99,999 % для частиц диаметром 0,1 – 0,2 мкм. Конструкция и принцип работы этих фильтров аналогичны фильтрам НЕРА.

Общепринятыми считаются следующие положения:

в чистых помещениях класса ISO 6 (класс 1000) или менее чистых для достижения соответствующего уровня очистки используются НЕРА-фильтры в сочетании с турбулентной вентиляцией.

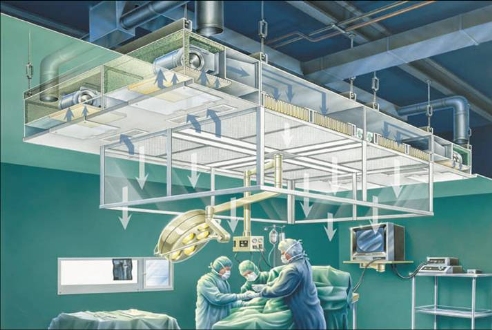

в чистых помещениях класса ISO 5 (класс 100) НЕРА-фильтры устанавливаются по всей площади потолка для создания однонаправленного вертикального воздушного потока через чистое помещение.

в чистых помещениях класса ISO 4 (класс 10) и более высоких классов для создания однонаправленного воздушного потока следует использовать ULPA-фильтры.

 предварительной тонкой очистки воздуха EU8-EU11 с эффективностью 90-97% по частицам 0,3 мкм с начальным сопротивлением от 90 Па;

 тонкой очистки воздуха типа НЕРА EU12-EU14 с эффективностью 99,97-99,995% по частицам 0,3 мкм, с начальным сопротивлением от 160 Па;

 тонкой очистки воздуха типа ULРА EU15-EU17 с эффективностью до 99,99999% по частицам 0,12 мкм и начальным сопротивлением от 260 Па.

При задании достичь более высокий показатель фильтрации необходима установка последовательно кассет с различными типами фильтрации. Например для фильтра класса  EU5 необходима установка перед ним фильтра EU3

Рекомендуемые классы фильтров в помещениях различного назначения

Усредненные потери давления в различных типах фильтров в зависимости от класса фильтрации

  Наиболее распостранены кассеты грубой очистки класа EU3. Касеты существуют карманного типа и панельные. Обычно основа фильтрующая ткань – специальный синтапон. Фильтры на базе синтапона карманного типа выполнены из нескольких прошитых карманов. В отличие от панельных, где поверхность гладкая без карманов, карманные имеют значительно большую степень фильтрации, соотвественно эффективней фильтруют, менее загрязняются, дольше служат. При этом, за счет карманов карманные фильтры значительно длиннее. Конструктивно воздушный фильтр представляет собой корпус (бокс) со сьемной панелью, в котором находится фильтрующих элемент. Материал фильтрующего элемента может быть различным и зависит от необходимой степени очистки воздуха. Бокс и панель на уплотнителе выполнены из оцинкованной стали.

Цены от производителя 8 (4

Компоненты и фильтрующие кассеты

Цены от производителя 8 (4

Фильтрующий материал

  Предварительная фильтрация и отделение крупных и мелких частиц пыли и крупных аэрозолейФильтрующие материалы типа для грубой фильтрации, хорошо подходят для первой ступени фильтрации в системах управления окружающим воздухом любого вида (например, системы кондиционирования воздуха, общеобменная вентиляция). Фильтры класса G3 (EU3) – G4 (EU4) и выше используются для грубой фильтрации входящего и выходящего воздуха в системах покраски (в том числе, в окрасочных кабинах). Могут использоваться при работе с аэрозольными красками различной степени агрессивности.

  Тип материала – синтетическое волокно

Рабочая температура 80, 100°С Материал соответствует классам очистки G2 – G3 – G4 Широко применим для классов очистки G3 и G5

Кассеты фильтров предварительной очистки панельные

Очистка воздуха в помещениях с низкими требованиями к чистоте воздуха

Нетканая синтетическая основа на металлической сетке Быстро засоряются ввиду небольшой площади Возможность частичной регенерации Фильтр соответствует классам G3 – G4

Кассеты фильтров тонкой очистки панельные

Гофрированный фильтр с высокой эффективностью

Фильтрация воздуха в установках с высокоскоростными потоками Материал из стекловолокна обеспечивает поддержание технических характеристик фильтра на протяжении всего срока службы Фильтр соответствует классам F6 – F9

Кассеты фильтров тонкой очистки панельные высокотемпературные

Гофрированный фильтр с высокой эффективностью

Фильтрация воздуха в высокотемпературных установках до 300°С Материал из стекловолокна обеспечивает поддержание технических характеристик фильтра на протяжении всего срока службы Фильтр соответствует классам F5 – F9

Кассеты фильтров грубой EU3-4 и тонкой EU5-9 очистки карманные

Карманный фильтр с высокой эффективностью за счет большой площади фильтрующего материала (короткие, длинные карманы, длинна кармана под заказ)

Низкое сопротивление потоку (потери давления) как в чистом, так и загрязненном виде в процессе эксплуатации – экономия на мощности вентилятора Фильтрация воздуха в установках вентиляции с высокоскоростными потоками Поставляется с фильтровальным материалом из стекловолокна или полиэстера Возможность частичной регенерации Фильтр соответствует классам F3 – F9

Жироулавливающие кассеты грубой очистки

Полностью металлический фильтр для очистки воздуха в особо агрессивных средах

Улавливание крупных масляных испарений, предотвращение засаливания Возможность полной регенерации Фильтр соответствует классу G2

Фильтры воздушные (оборудование)

 Фильтры для круглых каналов панельные ФКП

Фильтры для круглых каналов карманные ФКK

Фильтры для прямоугольных каналов панельные ФПП

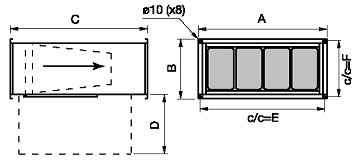

Фильтры для прямоугольных каналов карманные ФПК

Фильтры с жироулавливающей кассетой

  Представляет собой корпус с установленным в нём фильтром из низкоуглеродистой стальной тканой сетки с рифленой поверхностью. Применяется в вентиляционных системах на объектах пищевой промышленности и учреждений общепита. Фильтр захватывает кухонные испарения и частицы жира. Легко можно мыть бытовыми моющими средствами или раствором каустической соды. Изготавливается как для круглых так и для прямоугольных каналов. Возможно, изготовление фильтрующего элемента из нержавеющей стали.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8
