- использование в вертикальных стояках высотой более двух этажей; использование в системах с температурой входящего воздуха более 120°С; применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий; использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий; несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла; монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления; использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем; применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.
Тканевые (текстильные) воздуховоды
Впервые технология тканевой системы распределения воздуха была предложена в Дании более 20 лет назад. Эта технология заменяет традиционные металлические воздушные трубопроводы на текстильные аналоги различных сечений. Основные типоразмеры: 315, 400, 500, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600мм.

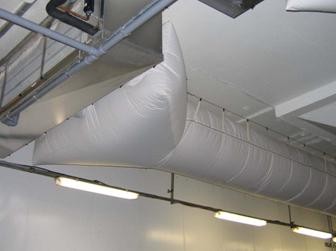

Примеры монтажа
Как уже отмечалось, текстильные системы распределения воздуха свободны от недостатков их металлических аналогов.
* Сквозняки. Человек, попадающий в зону действия диффузора металлического воздуховода, испытывает эффект сквозняка. Очень часто воздух охлаждается, что в комплексе может вызвать простудные заболевания. Кроме того, сквозняки снижают качество производства и не желательны на любых объектах. Равномерность подачи воздуха с помощью текстильных воздуховодов решает проблему сквозняков раз и навсегда.
* Шум. Текстильный материал имеет шумоабсорбирующие свойства, что позволяет текстильным трубопроводам гасить аэродинамический шум, создаваемый вентиляторами и потоками воздуха.
* Равномерное распределение воздуха. Благодаря сетчатым вставкам, вшитым по всей длине наших текстильных воздуховодов, осуществляется равномерная подача воздуха в помещение. Даже при больших мощностях.
* Конденсат. Благодаря паропроницаемости ткани на поверхности трубопровода не выпадает конденсат. То есть, подавая охлажденный, конденсированный воздух, нет необходимости утеплять канал его подачи. Кроме того, отсутствие влаги предотвращает появление и развитие микроорганизмов, что является важным фактором на таких производственных предприятиях, как пищевая промышленность. Весьма актуально для больших производственных помещений. Требуют специального крепежа.
Изготавливают круглого сечения, полукруглого и формы квадранта, в виде специального исполнения возможны круговые сегменты. Среди всех форм и различных размеров можно изготовить переходы, а также насадки и отводы.
Типы:
1. Воздуховоды из проницаемых материалов
Из таких воздуховодов воздух выходит непосредственно через пористый материал. Скорость воздуха на выходе из ткани составляет 0,02…0,5 м/с. При этом скорость воздуха в обслуживаемой зоне помещений примерно в 2-3 раза меньше скорости подаваемого воздуха. Рекомендуемая скорость воздуха на входе в составляет 5…7 м/с.
2. Воздуховоды из проницаемых материалов с сетчатыми продольными щелями.
Щели предусматривают в боковых сторонах поверхности воздуховода, изготовленного из воздухо-проводящей ткани. Если необходимо симметрично увеличить ширину струи в рабочей зоне, щели располагают симметрично оси воздуховода. Или могут быть предусмотрены только с одной стороны, если требуется увеличить ширину струи в одном направлении, заданном технологическими условиями. Скорость выхода воздуха из щелей 2…10 м/с.
3. Щелевые
Выполнены из легкой, воздухонепроницаемой ткани. Распределение воздуха происходит через щели расположенные в боковых сторонах поверхности воздуховода. Скорость выхода воздуха из щелей 2…10 м/с.
4. Воздуховоды из непроницаемого материала с рядами отверстий (перфорация).
Изготавливаются из воздухонепроницаемых материалов. Воздух выходит из большого числа отверстий малого диаметра с повышенной скоростью, равной 7…12 м/с. Подаваемый и окружающий воздух перемешиваются в турбулентных условиях, при таких условиях увеличивается степень смешивания, и выравниваются температуры. Такие воздуховоды предназначены для подпотолочного размещения в помещениях с высокими потолками.
Сечения
А. Круглое Наиболее удобное решение, исходя из монтажа и дальнейшего обслуживания и эксплуатации.

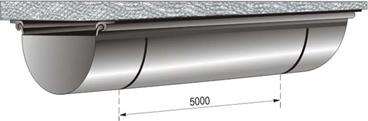

Б. Полукруглое Решение для случаев, когда пространство ограничено по высоте, либо требуется воздуховод использовать в сочетании с существующим интерьером.
Способы монтажа
1. Подвеска на одном тросе.

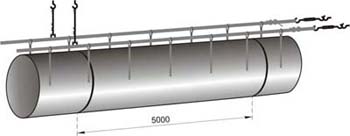

2. Подвеска на двух тросах.
3. Подвеска на двух профилях.

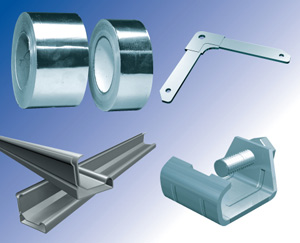

Монтажные материалы тканевых воздуховодов
Монтажные материалы стальных воздуховодов
Варианты монтажа стальных воздуховодов
Пожалуй в среде профессионалов наиболее распространенным является крепление прямоугольных воздуховодов с помощью шпильки и профиля, который может быть двух основных типов: Z - и L - образный, который может быть двух основных типов: Z - и L - образный. И в том и в другом случае крепление к воздуховоду осуществляется с помощью саморезов.
Крепление при помощи Z-образного профиля и шпильки:
Крепление при помощи L-образного профиля и шпильки:
Принципиальной разницы между L - и Z - образными профилями нет, но обычно Z - профиль используют при креплении более массивных воздуховодов, так как в этом случае дополнительный уголок поддерживает тело воздуховода снизу, снимая часть нагрузки с саморезов и придавая конструкции дополнительную жесткость. Кроме того, в местах крепления профилей к шпильке в обязательном порядке должны быть резиновые уплотнители, которые компенсируют легкие колебания воздуховода и снижают уровень шума.
Если же необходимо установить прямоугольный воздуховод внушительных габаритов (со стороной более 600 мм), обычно используют крепление с помощью шпилек и траверсы. При таком способе монтажа воздуховод опирается на траверсу, а возможные боковые перемещения ограничены шпильками. В идеале для плотности прилегания и лучшей звукоизоляции между воздуховодом и траверсом помещают специальный резиновый профиль. Таким образом, при траверсном креплении тело воздуховода не травмируется саморезами, а потому этот способ наиболее предпочтителен при монтаже тепло - и звукоизолированных воздушных каналов.
Крепление при помощи траверса и шпильки:
Соединение фланцев при размерах воздуховодов 400мм и более желательно производить с использованием зажимной скобы (болт М8/22 или М8/30, 300шт. в упаковке):
При монтаже воздуховодов круглого сечения чаще всего используют хомуты и шпильки. Такой способ прост, эффективен и позволяет с одинаковым успехом монтировать как обычные, так и тепло - звукоизолированные воздуховоды. Главное — иметь под рукой набор хомутов необходимого диаметра.
Крепление при помощи хомута и шпильки:
Однако в ряде случаев используют крепление как круглых, так и прямоугольных воздуховодов с помощью перфоленты. В первом случае делается петля, а во втором перфоленту цепляют за болт в местах соединения воздуховодов между собой. Такое крепление безусловно дешевле, но обладает целым рядом недостатков. Прежде всего, не обеспечивает должной жесткости, а потому воздуховод нередко начинает "гулять" и вибрировать. Кроме того, при закреплении воздуховодов на перфоленту их трудно выравнивать по высоте. В результате резко увеличивается уровень шума, а при явных ошибках в монтаже может произойти нарушение герметичности трассы. Если уж применять при монтаже перфоленту, то лучше использовать с хомутами. Опытные монтажники обычно ограничивают использование перфоленты круглыми воздуховодами диаметром до 150–200 мм, а при прокладке воздушных каналов большого сечения предпочитают использовать более надежные виды соединения.
Крепление при помощи перфоленты (перфоленты и хомута с перфолентой):
Быстроразьемный хомут
Быстроразъемные хомуты предназначены для быстрого и надежного монтажа и соединения различных элементов вентиляционной системы круглого сечения. Дополнительно выполняют функцию виброгашения, за счет мягкой внутренней вставки диаметров 100, 125, 160, 200, 250, 315, 350, 400мм.
Перфолента
Предназначены для подвешивания горизонтальных воздуховодов, применяемых в системах строительства объектов жилищного, общественного и промышленного назначения. Используются с болтами, резьбовыми шпильками, шайбами и гайками для крепежа различных вариантов элементов. Гальванизирована для защиты от коррозии.
Не менее принципиален и способ крепления воздуховодов к потолку с помощью монтажного профиля, шпилек и хомутов.
Обычно для этого используют высококачественные металлические анкеры, механизм крепления которых в целом аналогичен тому, как пластиковый дюбель «цепляется" за стену под воздействием шурупа. Анкеры вставляются в заранее высверленное отверстие, и при помощи специального долота выбивается перепонка, отделяющая резьбовую часть от "цветка". После этого в анкер заворачивается шпилька, под действием которой "цветок" раскрывается в отверстии и намертво фиксирует анкер в потолке. Забивные анкеры выдерживают весьма значительные нагрузки, поэтому рекомендуется применять именно этот вид крепежа. В случае применения того, что попало под руку, может произойти ослабление и разбалтывание соединения шпильки с потолком, что приведет к деформации воздуховода со всеми вытекающими последствиями.
Отдельный случай — прокладка воздуховодов в помещениях, где прикрепить их к потолку невозможно или нецелесообразно. В этом случае для монтажа трассы обычно выбирают металлическую балку: угол, тавр или двутавр. На существующий профиль одеваются специальные струбцины, к которым и крепится шпилька.

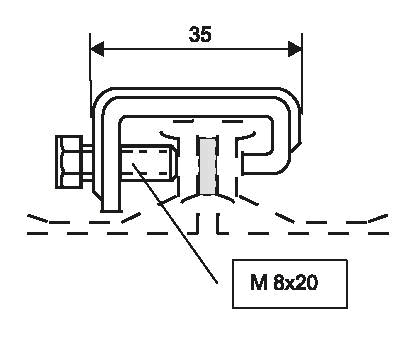

Крепление струбциной:
Самоклеющая лента
Шириной 50, 75, 100мм.
- армированная
- неармированная
Мы предлагаем комплектацию и широкий выбор как воздуховодов, так и монтажных элементов к ним.
У нас Вы можете заказать изготовление стальных воздуховодов из оцинкованной, черной, нержавеющей стали, меди, Вашего материала или воздуховоды гибкие, тканевые практически любого типа.
Цены от производителя
8 (4
Приточные установки и центральные кондиционеры
Цены от производителя 8 (4
|
|
Общие сведенияПриточные установки состоят из систем модулей, количество которых и их функциональное назначение зависит от требований заказчика или проектной документации. Установки делятся на наборные (из секций) и моноблочные (секции встроены). Слева указана моноблочная установка. |
Наборное исполнение
|
Моноблочное исполнение
|
Характерные комплектации приточных установок и центральных кондиционеров
|
1.Приточная установка. |
2.Приточная установка с охладителем.
|
|
3.Приточная установка с охладителем и секцией смешения. |
4.Приточная установка с паровым увлажнителем.
|
|
5.Приточно-вытяжная установка с камерой смешения. |
6.Приточно-вытяжная установка с роторным рекуператором и охладителем.
|
|
7.Приточно-вытяжная установка с пластинчатым рекуператором. |
8.Приточно-вытяжная установка с промежуточным теплоносителем.
|
|
9.Приточно-вытяжная установка со смесительной камерой "в линию" |
10.Приточная установка с резервным вентилятором.
|
|
|
|
Приточный воздух
Вытжяной воздухСекции приточных установок и центральных кондиционеров
|
|
|
Секция воздушного клапана Секция воздушного клапана может быть использована как регулирующий элемент расхода воздуха или как запорная секция. – Воздушный клапан изготовлен из анодированных алюминиевых профилей; – Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы; – Уплотнение пластин выполнено силиконовым профилем; – Необходим сервопривод для регулировки или закрытия. |
|
|
|
Секция воздушного фильтра В секции воздушного фильтра применяется фильтрующий материал классов EU3, EU5, EU7, EU9. Для более тонкой очистки воздуха возможны комбинации фильтрующих элементов разных классов. – Карманная конструкция обеспечивает большую фильтрующую поверхность и длительный срок службы фильтров. – Легко монтируемые съемные фильтрующие кассеты вставляются в направляющие и имеют удобный доступ для монтажа. – Направляющие кассет фильтров снабжены эффективными уплотняющими прокладками, предотвращающими утечки воздуха. – Необходим дифференциальный манометр для контроля загрязнения. |
|
|
|
Секция вентилятора Секция вентилятора – это основной элемент приточных и вытяжных установок. – Секция состоит из встроенного радиального вентилятора и двигателя. – Рабочее колесо и двигатель вентилятора эффективно виброизолированы от элементов корпуса. – Виброизоляция осуществляется резино-металлическими виброгасящими амортизаторами и гибкой вставкой. – Необходим контроль потока для контроля работы вентилятора. |
|
|
|
Секция нагрева воздуха - В секции нагрева воздуха используются биметаллические теплообменники (калориферы) работающие на горячей воде и/или электронагреватель, так же возможна установка секции с газовой горелкой. – Все водяные теплообменники необходимо снабдить термостатом защиты от замерзания по температуре воздуха. – ТЭНы электронагревателей трубчатые (не проволочно-спиральные). – Все электронагреватели необходимо снабдить двухступенчатой защитой, обеспечивающей их отключение при перегреве. |
|
|
|
Секция смешения Секция смешения состоит из нескольких воздушных клапанов, позволяющих производить подмес вытяжного воздуха в приточный. – Воздушный клапан состоит из анодированных алюминиевых профилей; – Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы; – Уплотнение пластин выполнено силиконовым профилем. |
|
|
|
Секция охлаждения воздуха - В секции охлаждения воздуха используются медно-алюминиевые теплообменники работающие на холодной воде (гликолевой смеси) или фреоновый испаритель или форсуночная секция. – За теплообменником или испарителем предусмотрена установка каплеуловителя. – Для сбора конденсата устанавливается поддон из коррозионностойкого материала с дренажным патрубком, выходящим через боковую панель со стороны обслуживания. |
|
|
|
Секция роторного рекуператора В случаях, когда допускается незначительный (в районе 5%) переток вытяжного воздуха в приточный, наилучшие технические и эксплуатационные показатели имеет рекуператор роторного типа – КПД до 80%. – Ротор рекуператора собран из чередующихся тонких плоских и гофрированных пластин, образующих воздушные каналы. – Ротор установлен на "вечных" подшипниках и может быть извлечен из секции. – Для уменьшения перетока воздуха ротор оснащен щеточными уплотнителями и сектором продувки. – Вращение ротора рекуператора осуществляется двигателем, работающем в режиме вкл./выкл. или с регулированием скорости вращения. |
|
|
|
Секция пластинчатого рекуператора В случаях, когда недопустим переток вытяжного воздуха в приточный, используется пластинчатый перекрестноточный рекуператор. КПД до 70-80%. – Конструкция этого типа рекуператора подразумевает большую поверхность теплообмена для передачи тепла вытяжного воздуха приточному. – Выделяющийся конденсат собирается в поддоне с дренажным патрубком со стороны обслуживания. – Защита от обмерзания обеспечивается обводным каналом (байпасом) и активизируется автоматикой. |
Цены от производителя 8 (4
Вентиляторы промышленные
Цены от производителя 8 (4
|
|
Осевой вентилятор представляет собой расположенное в цилиндрическом корпусе колесо с лопастями. Как правило рабочее колесо насаживается непосредственно на ось электродвигателя. Осевые вентиляторы имеют достаточно больший КПД по сравнению с другими типами вентиляторов, однако напорные характеристики у них значительно низкие. Такие вентиляторы, как правило, применяют для подачи значительных расходов воздуха при малых аэродинамических сопротивлениях сети. Кроме того, их можно устанавливать непосредственно в стену. Так же применяют для подпора в системах дымоудаления. Существует взрывозащищенное исполнение. |
|
|
Канальные круглые центробежные вентиляторы – предназначены для установки непосредственно в вентиляционную сеть, могут монтироваться в любом положении и легко соединяются с воздуховодами. Отличаются простотой монтажа, хорошими характеристиками по давлению и расходу, напряжением 220В, простотой регулировки и доступной стоимостью. Компактная конструкция. Диаметр патрубка от 100 до 455мм. Встроенный термоконтакт с автоматическим перезапуском защищает обмотку электродвигателя от перегрева. Применяются для систем с относительно небольшим расходом воздуха. |
|
|
Канальные прямоугольные центробежные вентиляторы – предназначены для установки непосредственно в вентиляционную сеть. Канальные центробежные вентиляторы появились относительно недавно (1973 г.) и завоевали популярность у разработчиков вентиляционных систем благодаря уникальному удобству их использования при безусловной простоте. Отличаются простотой монтажа, хорошими характеристиками по давлению и расходу. Компактная конструкция. Встроенный термоконтакт с автоматическим перезапуском защищает обмотку электродвигателя от перегрева. |
|
|
Центробежные вентиляторы типа «улитка» являются классическими. Широко представлена отечественная серия от малонапорных до высонапорных пылевых, которые предназначены для транспортирования пыли, стружек и т. д. в системах аспирации и пневмотранспорта. Отличаются хорошими показателями по давлению и доступной стоимостью. Недостаток отечественных вентиляторов, как правило, некачественная балансировка или ее отсутствие, что приводит к высокому уровню шума. Выполняются как на клименно-ременной передаче (схема 6), так и на валу двигателя (схема 1). Существуют исполнения для систем дымоудаления с температурой удаляемой среды до 6000С, а так же взрывозащищенное исполнение. |
|
|
Крышные вентиляторы устанавливаемые на кровле предназначены для вытяжных систем вентиляции. Выполнены, в основном, на базе центробежных вентиляторов в корпусе из оцинкованной стали. Существуют исполнения для систем дымоудаления с температурой удаляемой среды до 6000С, каминный тип до 2000С, а так же взрывозащищенное исполнение. По сравнению с другими типами вентиляторов, при схожих характеристиках значительно дороже. |
Основные типы отечественных вентиляторов:
- вентиляторы низкого давления радиальные ВЦ4-70, ВЦ4-76, ВЦ4-75 (ВР 80-75, ВР-88-72,1) вентиляторы среднего давления ВЦ10-28, ВЦ14-46 (ВР 300-45, ВР-287-46,1) вентиляторы высокого давления ВЦ 6-28, ВВД-5 вентиляторы пылевые ВРП, ВЦП, ЦП7-40 дымососы центробежные Д/ДН вентиляторы дутьевые ВДН (для котельных) вентиляторы крышные ВКР, КЦ3-90 вентиляторы осевые ВО-06-300 вентиляторы осевые среднего давления В-2,3-130
Цены от производителя 8 (4
Фильтры воздушные
Цены от производителя 8 (4
Область применения воздушных фильтров
Воздушный фильтр представляет собой устройство для очистки приточного, а в ряде случаев, и вытяжного воздуха. Конструктивное решение фильтра определяется характером пыли (загрязнений) и требуемой чистотой воздуха. По размерам эффективно улавливаемых пылевых частиц в европейских стандартах фильтры делятся на три класса: фильтры грубой, тонкой и особо тонкой очистки: – при грубой очистке задерживаются частицы величиной 10 мкм и более; – при тонкой — 1 мкм и более; – при особо тонкой — частицы меньших размеров, вплоть до 0,1 мкм; – особый класс сверхвысокой или абсолютные фильтры. В зависимости от эффективности и типа очистки в каждом классе присутствует несколько типов фильтров.
Фильтровальным материалом в фильтрах грубой очистки служат металлизированные сетки или ткани из синтетических волокон (например, акрила). Конструктивно они могут быть оформлены в виде панелей (ячеек), фильтрующих прокладок, гофрированных листов и пр. В фильтрах тонкой очистки применяется стеклоткань, причем в ряде случаев со специальной пропиткой. По конструктивному исполнению эти фильтры могут быть карманными, складчатыми, электростатическими, со сменными пластинами. Карманные фильтры состоят из рамы, изготовленной из оцинкованной стали, наружных сетчатых прокладок и «карманов» из фильтрующего материала, закрепленных специальными зажимами. Герметичность между «карманами» и рамой обеспечивается специальной конструкцией соединений. При этом, если скорость воздуха во фронтальном сечении фильтра составит 2,5 м/с, то в плоскости фильтрации она не превысит 0,5 м/с. В складчатых фильтрах используется гофрированная фильтрующая ткань из стекловолокна. Рамка фильтра из гальванизированного листового металла, уплотнение — полиуретан.
Обратите внимание, что чем выше скорость потока воздуха в сечении фильтра, то тем хуже он работает, выше потери давления на самой фильтрующей кассете, особенно когда фильтр забитый. При повышении потерь давления падает общий расход воздуха вентиляционной системы. Низкая скорость потока воздуха в фильтре залог эффективности его продолжительной и качественной работы при наименьших потерях давления.
Классификация воздушных фильтров
Для определения эксплуатационных характеристик фильтров в зарубежной практике, а в последнее время и отечественными разработчиками, используются несколько стандартов: европейский стандарт EUROVENT 4/5 (EUROVENT — Европейский комитет изготовителей вентиляционного и пневматического оборудования); стандарт США ASHRAE 52-76 (ASHRAE – Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха) и два стандарта Великобритании — В5 6540, применяемый для фильтров грубой и тонкой очистки, и В5 3928 — для фильтров особо тонкой очистки. В отечественной практике для фильтров до 9 класса (предварительная очистка) с 1994 г. действует стандарт ЕN779, для финишной очистки с 10 класса и выше — 1996 г. ЕN1882. Все перечисленные выше стандарты содержат довольно близкие параметры, характеризующие различные классы фильтров.
|
Из за большого объема этот материал размещен на нескольких страницах:
