Практикум

по учебной дисциплине «Техническая механика»

для специальности

140101 Тепловые электрические станции

Смоленск 2014

Практикум по учебной дисциплине «Техническая механика»

Составитель: . – Смоленск: ОГБПОУ  СмолАПО, 2014.

Настоящий  практикум ориентирован на помощь студентам в освоении умений, развитии общих и профессиональных компетенций, предусмотренных ФГОС СПО по специальности  и программой учебной дисциплины.

Содержание

Пояснительная записка

       Практикум по учебной дисциплине «Техническая механика» разработан в соответствии с ФГОС СПО и программой учебной дисциплины  для специальности 140101 «Тепловые электрические станции» (базовая подготовка). Практикум содержит  систему  практических заданий по освоению  умений:

-определять напряжения в конструкционных элементах;

-определять передаточное отношение;

-проводить расчет и проектировать детали и сборочные единицы общего назначения;

-проводить сборочно -  разборочные работы в соответствии с характером соединений деталей и сборочных единиц;

-производить расчеты на сжатие, срез и смятие;

-производить расчеты элементов, конструкций на прочность, жесткость и устойчивость;

-собирать конструкции по чертежам и схемам;

-читать кинематические схемы

и  способствует формированию общих и  профессиональных компетенций выпускников в области их профессиональной деятельности по  организации и проведению работ по техническому обслуживанию, эксплуатации, ремонту, наладке и испытанию оборудования тепловых электрических станций.

       Практикум охватывает весь материал  учебный дисциплины, содержит методические указания по выполнению заданий, задания для самоконтроля теоретического курса, лист самооценки, список литературы.

Лабораторная работа № 1

Статическое испытание стальных образцов на растяжение

Цель работы: определение механических характеристик материала при испытаниях на растяжение

Задание: определите пределы пропорциональности, текучести и прочности материала при испытании стальных образцов на растяжение.

Инструктивная карта

1.Методические указания для выполнения работы

       При выполнении работы необходимо ознакомиться с устройством разрывной машины (гидропресса), на которой будут проводиться испытания.

Во время испытания наблюдайте за изменением формы и размеров образца вплоть до его разрушения.

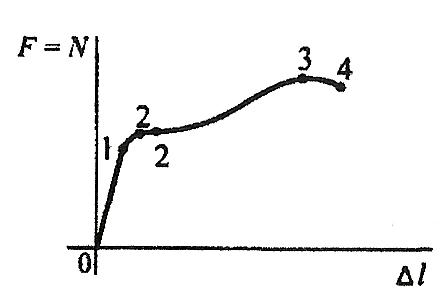

       После испытания диаграмму растяжения, полученную в координатах «нагрузка – абсолютная деформация» вычертите в координатах «напряжение - относительная деформация» (рис. 1) и определите основные параметры по её характерным точкам.

Рис. 1. Диаграмма растяжения образца

из пластичного материала

Оборудование и материалы:

Разрывная машина;

Гидропресс - 4 т;

Образцы из стали разных марок;

Мерительный инструмент: линейка, штангенциркуль;

Справочные таблицы механических характеристик пластичных материалов.

2.Карта допуска

Выполните тест

Ход выполнения работы

Испытайте образец на машине. Для этого:

- закрепите образец в машине;

- включите машину на режим «Нагружение»;

- после разрушения образца снимите диаграмму с диаграммного аппарата;

- результаты обработки диаграммы растяжения, испытаний ирасчётов занесите в таблицу;

- сравните полученные результаты со справочными данными;

- сделайте выводы по работе.

Таблица

3.Вопросы для самоконтроля
