1. К механическим характеристикам относятся параметры: _______________

2. Пластичность материала  характеризуют параметры:___________________

3. Изменение размеров образца при растяжении характеризуют параметры:______________________________________________________________

4. Закон Гука устанавливает соотношение___________________________

5. По диаграмме растяжения  можно определить следующие механические свойства  материала: _______________________________________________

6. Остаточная деформация в образце появляется при нагрузке, соответствующей напряжению ______________________________________________

7. Примеры пластичных материалов:___________________________________

8. Примеры хрупких материалов:______________________________________

9. Предел текучести материала равен 300 МПа при трёхкратном коэффициенте запаса прочности. Допускаемое напряжение при этом равно__________

4.Лист самооценки

Уровень освоения

Могу помочь другим

Выполнил без затруднений

Испытывал затруднения


Литература

1 Аркуша механика. Теоретическая механика и сопротивление материалов: Учебник для средних спец. учеб. заведений / . – 8-е изд., стер. – М.: Высшая школа, 2014. – 352 с.

2 Вереина механика: учебник для студентов учреждений среднего профессионального образования / , . – 7-е изд. стер. – М.: Издательский центр «Академия», 2013 – 352 с.

3Олофинская механика: Курс лекций с вариантами практических и тестовых заданий: Учебное пособие - М.: ФОРУМ, 2010. – 349 с. – (Профессиональное образование).

4, Сидоров материалов: Лабораторные работы / , . – Мн.: УП «Технопринт», 2009. – 206 с.

Лабораторная работа № 2

Статическое испытание образцов из различных материалов на сжатие

Цель работы: определение механических характеристик различных материалов при испытаниях на  сжатие

Задание:  определите напряжения, характеризующие прочность образцов из пластичных и хрупких материалов при испытании на сжатие

Инструктивная карта

1.Методические указания для выполнения работы

       При выполнении работы необходимо ознакомиться с устройством испытательной машины и диаграммного устройства.

Во время испытания наблюдайте за изменением формы и размеров образцов.

       Особое внимание обратить на момент прекращения опыта, так как стальной образец при сжатии расплющивается, не давая следов разрушения. При этом происходит кратковременная остановка стрелки силоизмерителя.  Образец из чугуна разрушается внезапно, в этот момент нагрузка резко падает.

       После испытания по диаграммам  сжатия определить характерные напряжения: для стали –условный предел текучести, для чугуна –предел прочности.

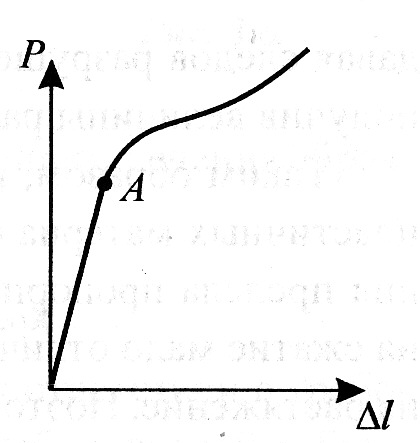

Рис. 1. Диаграмма образца

из пластичного материала

при сжатии

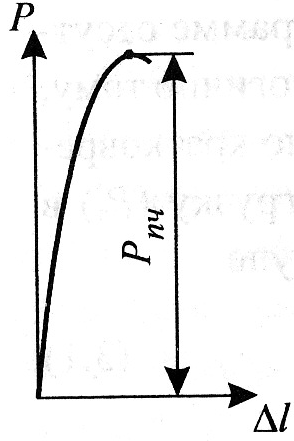

Рис. 2. Диаграмма образца

из хрупкого материала

при сжатии

Оборудование и материалы:

- Испытательная машина;

- Образцы из стали и чугуна;

- Мерительный инструмент: линейка, штангенциркуль;

- Справочные таблицы механических характеристик пластичных материалов.

2.Карта допуска

Выполните тест

Вопросы

Ответы

Код

1.Укажите название и обозначение напряжения, которое является предельным для образца из материала марки СЧ 21 при испытании на сжатие

Предел прочности,

1

Предел текучести,

2

Допускаемое напряжение,

3

Предел пропорциональности,

4

2.Укажите название и обозначение напряжения, которое является предельным для образца из материала марки Ст.3 при испытании на сжатие

Предел прочности,

1

Предел текучести,

2

Допускаемое напряжение,

3

Предел пропорциональности,

4

3. Выберите основные характеристики пластичности материала

,

1

,

2

3

4

4.Как называется и обозначается наибольшее напряжение, до которого выполняется зависимость

до

1

до

2

до

3

до

4

5.Как обозначается характеристика, определяющая допускаемое напряжение для хрупких материалов?

1

2

3

4

Ход выполнения работы

Испытайте образец на машине. Для этого:

- закрепите образец в машине;

- включите машину на режим «Нагружение»;

- после испытания образца снимите диаграмму с диаграммного аппарата;

- результаты обработки диаграммы сжатия, испытаний и  расчётов занесите в таблицу;

- зарисуйте эскизы образцов до и после испытания;

- сравните полученные результаты со справочными данными;

- сделайте выводы по работе.

Таблица

Образец №1

Образец №2

Материал образца (марка стали, чугуна)

Диаметр образца до испытания , мм

Площадь сечения до испытания, мм2

Длина расчётной части, мм

До испытания

После испытания

Нагрузки, соответствующие

Пределу текучести, кгс

Пределу прочности, кгс

Предел текучести, МПа

Предел прочности, МПа

3.Вопросы для самоконтроля
