1. К механическим характеристикам при испытании хрупких материалов на сжатие относятся параметры: _________________________________________

2. Пластичность материала  характеризуют параметры:____________________

3. Закон Гука устанавливает соотношение между ________________________

4. По диаграмме сжатия  можно определить следующие механические свойства пластичного материала: ______________________________________

5. Примеры пластичных материалов:___________________________________

6. Примеры хрупких материалов:______________________________________

7. Предел текучести стали равен 240 МПа, коэффициент запаса прочности равен 1,5. Допускаемое напряжение при этом равно ___________________

8. Предел прочности чугуна 740 МПа. При трёхкратном запасе прочности допускаемое напряжение равно ____________________________________

4.Лист самооценки

Уровень освоения

Могу помочь другим

Выполнил без затруднений

Испытывал затруднения


Литература

1 Аркуша механика. Теоретическая механика и сопротивление материалов: Учебник для средних спец. учеб. заведений / . – 8-е изд., стер. – М.: Высшая школа, 2014. – 352 с.

2 Вереина механика: учебник для студентов учреждений среднего профессионального образования / , . – 7-е изд. стер. – М.: Издательский центр «Академия», 2013 – 352 с.

3Олофинская механика: Курс лекций с вариантами практических и тестовых заданий: Учебное пособие - М.: ФОРУМ, 2010. – 349 с. – (Профессиональное образование).

4 , Сидоров материалов: Лабораторные работы / , . – Мн.: УП «Технопринт», 2009. – 206 с.

Лабораторная работа № 3

Испытание металлических образцов на срез и смятие

Цель работы:  определение механических характеристик материала при испытаниях на срез и смятие

Задание:  определите  предел прочности металлических образцов при испытании на срез и смятие.

Инструктивная карта

1.Методические указания для выполнения работы

       При выполнении работы необходимо ознакомиться с устройством испытательной машины.

Во время испытания наблюдайте за изменением формы и размеров образцов.

       Особое внимание обратить на то, что в зоне среза кроме касательных напряжений, определяющих прочность образца, действуют ещё нормальные напряжения от деформации смятия, что подтверждается формой образца после разрушения.

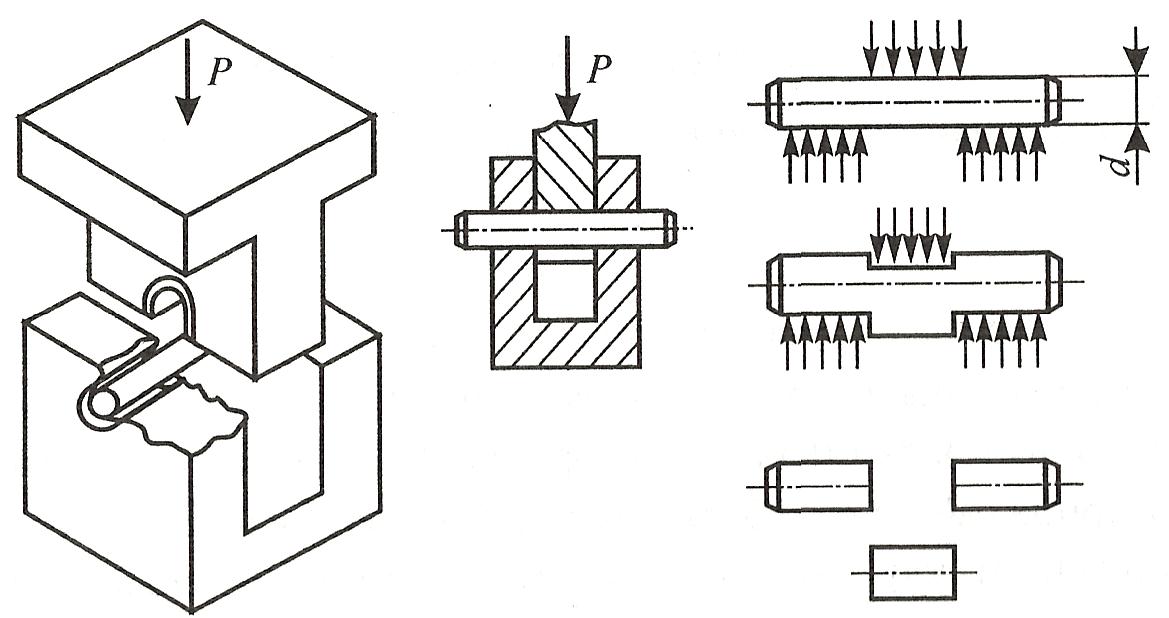

       Для испытаний использовать схему двойного среза (рис. 1).

Рис. 1

Оборудование и материалы:

- испытательная машина;

- металлические образцы;

- мерительный инструмент: линейка, штангенциркуль;

- справочные таблицы механических характеристик металлов.

2.Карта допуска

Выполните тест

Вопросы

Ответы

Код

1.Выберите формулу длярасчёта напряжения в поперечном сечении детали при срезе.

1

2

3

4

2.Выберите точную запись условия прочности при расчёте на смятие.

1

2

3

4

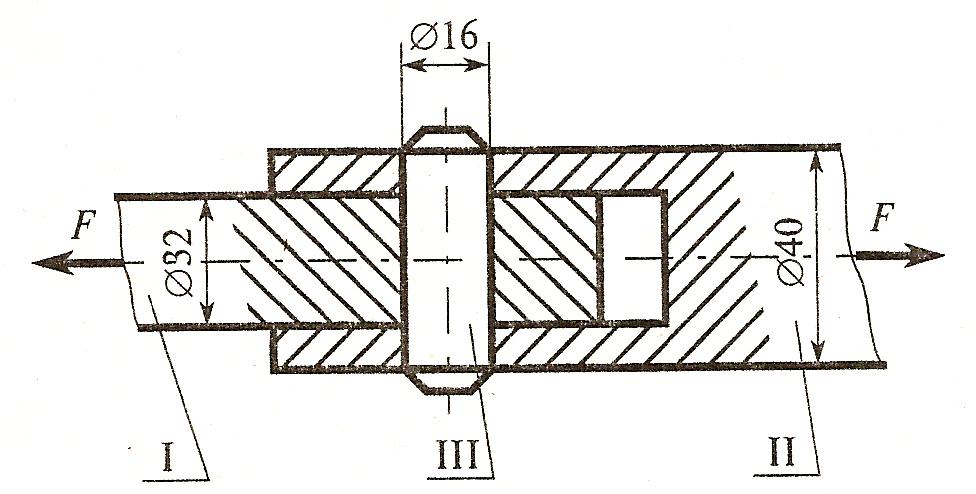

3. Назовите количество плоскостей среза штифта III.

1

1

2

2

3

3

4

4

4.Рассчитайте величину площади смятия штифтаIII(рис. к вопросу 3).

64 мм2

1

128 мм2

2

201 мм2

3

317 мм2

4

5.Из условия прочности на срез рассчитайте допускаемую нагрузку для штифтаIII(рис. к вопросу 3), если .

1

2

3

4

Ход выполнения работы

Испытайте образец на испытательной машине.

Для этого:

- закрепите образец в приспособлении испытательной машины;

- включите машину на режим «Нагружение»;

- после испытания включите машину на режим «Обратный ход»;

- результаты  замеров и значение максимальной нагрузки занесите в таблицу;

- по полученным данным определите марку стали  образца;

- сделайте выводы по работе.

Таблица

Образец №1

Образец №2

Образец №3

Диаметр образцов до испытания , мм

Площадь сечения до испытания, мм2

Площадь смятия до испытания, мм2

Разрушающая нагрузка, кгс

Предел прочности при срезе, МПа

Среднее значение , МПа

Предел прочности при смятии, МПа

Среднее значение, МПа

Марка стали образцов

3.Вопросы для самоконтроля

1. К механическим характеристикам металлов при испытании на срез относятся: ____________________________________________________________

2. К механическим характеристикам металлов при испытании на смятие относятся: ___________________________________________________________

3. Закон Гука для деформации среза имеет вид: ________________________

4. Примеры деформации среза деталей:_________________________________

5.

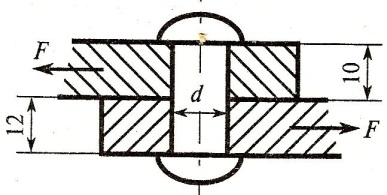

Для схемы, изображённой на рисунке, . Необходимое количество заклёпок для передачи внешней силы из расчёта на прочность равно _____________________________

6 Предел прочности стали марки 40Х900 МПа. Предел прочности на срез при этом равен __________________________________________________

4.Лист самооценки

Уровень освоения

Могу помочь другим

Выполнил без затруднений

Испытывал затруднения


Литература

1 Аркуша механика. Теоретическая механика и сопротивление материалов: Учебник для средних спец. учеб. заведений / . – 8-е изд., стер. – М.: Высшая школа, 2014. – 352 с.

2 Вереина механика: учебник для студентов учреждений среднего профессионального образования / , . – 7-е изд. стер. – М.: Издательский центр «Академия», 2013 – 352 с.

Практическая работа № 1
