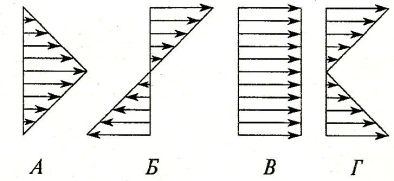

4.Лист самооценки

Литература

1.Аркуша механика. Теоретическая механика и сопротивление материалов: Учебник для средних спец. учеб. заведений / . – 8-е изд., стер. – М.: Высшая школа, 2014. – 352 с.

2. Буланов задач по сопротивлению материалов / . – 3-е изд., испр. и доп. – М. : БИНОМ. Лаборатория знаний, 2010. – 215 с.

3.Вереина механика: учебник для студентов учреждений среднего профессионального образования / , . – 7-е изд. стер. – М.: Издательский центр «Академия», 2013 – 352 с.

4. Олофинская механика: Курс лекций с вариантами практических и тестовых заданий: Учебное пособие - М.: ФОРУМ, ИНФРА – М, 2010. – 349 с. – (Профессиональное образование).

Практическая работа № 5

Цилиндрические зубчатые передачи

Цель работы:  изучение конструкции, принципа действия и технического обслуживания зубчатого редуктора

Задание:  выполните работы по разборке и сборке редуктора, изучите конструкцию его основных узлов, определите  основные параметры зубчатой передачи

Инструктивная карта

1.Методические рекомендации

Перед началом разборочных работ ознакомиться с видами кинематических схем цилиндрических редукторов (рис.1). В отчёте изобразить кинематическую схему, соответствующую исследуемому редуктору.

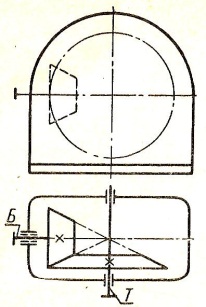

Рис. 1

При составлении плана сборочно-разборочных работ использовать рис. 2.

При изучении конструкции шестерни и зубчатого колеса необходимо определить их основные параметры (рис. 3).

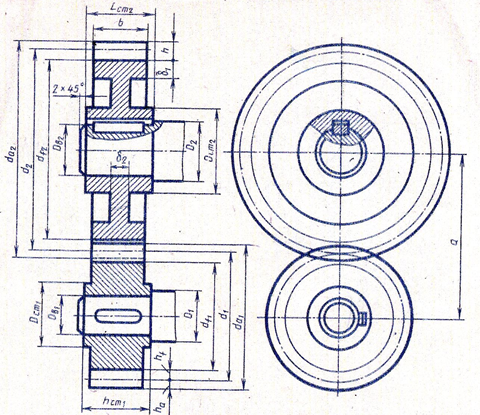

Рис. 3. Геометрические параметры цилиндрического эвольвентного зацепления

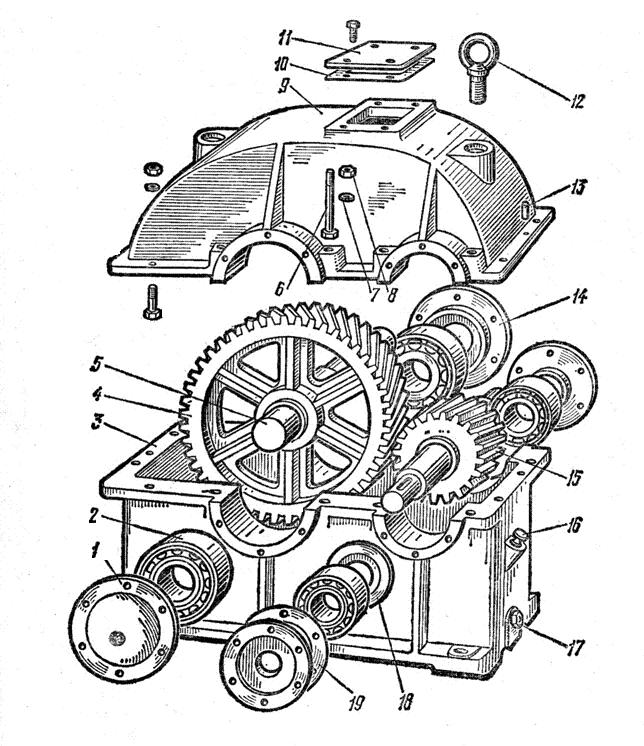

Рис. 2 Редуктор одноступенчатый горизонтальный

с цилиндрическими косозубыми колёсами

1 и 2 – подшипниковые узлы, 3 – корпус, 4 – зубчатое колесо, 5 – вал, 6, 7, 8 – болт, шайба, гайка, 9 – крышка, 10 – прокладка, 11 – смотровая крышка, 12 – рым-болт, 13 – штифт конический, 14 – крышка проходная, 15 – вал-шестерня, 16 – маслоуказатель, 17 – пробка, 18 – шайба маслоотражательная, 19 – прокладка

Оборудование и материалы:

Цилиндрический зубчатый одноступенчатый редуктор;

Штангенциркуль;

Набор инструментов: гаечных ключей, отвёрток.

2.Карта допуска

Выполните тест

Ход выполнения работы:

1.Произвести внешний осмотр редуктора и наметить план его разборки

2. Изучить конструкцию корпуса.

3. Разобрать редуктор, ознакомится с его внутренним устройством.

4. Ознакомится с конструкцией колеса и шестерни, путём замера и расчета определить их размеры и параметры зубчатого зацепления. Результаты замера и расчёта занести в таблицу.

5. Дать описание способа смазки подшипниковых узлов и зубчатого зацепления.

6. Наметить план сборки редуктора. Собрать редуктор.

7. Сделать вывод по результатам работы.

3.Вопросы для самоконтроля

1. Передаточное отношением передачи - это число_______________________

2. Цилиндрические зубчатые редукторы получили широкое применение в машиностроении, потому что________________________________________

3. В зубчатойпередачестандартизованыпараметры: _____________________

4. Смазывание зубчатого колеса и подшипниковпроизводится сцелью______

5. Минимальным числом зубьев шестерниберется число _________________

6. Окружной шаг зубчатого колеса 12,56 мм. Модуль зуба колеса равен _____

7. Основные достоинства эвольвентных колёс: __________________________

8. Диаметр делительной окружности шестерни 72 мм; число зубьев колеса 90; модуль передачи 4 мм. Межосевое расстояние цилиндрической передачи при этом равно _____________________________________________________

4.Лист самооценки

Литература

1.Вереина механика: учебник для студентов учреждений среднего профессионального образования / , . – 7-е изд. стер. – М.: Издательский центр «Академия», 2013 – 352 с.

2. Курсовое проектирование деталей машин: Учебное пособие / , , и др. – 3-е изд., перераб. и доп. – М.: ИНФРА-М, 2011. – 414 с.
