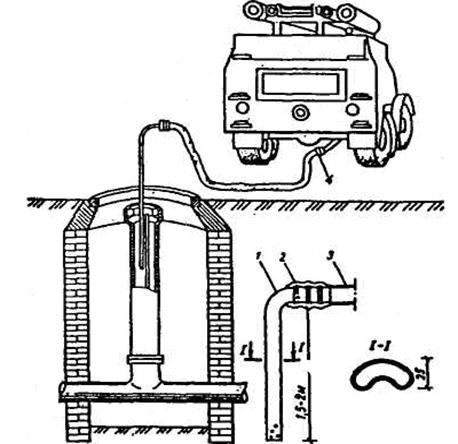

СХЕМА РАЗМОРАЖИВАНИЯ И ОТКАЧКИ ВОДЫ
ИЗ СТОЯКА ПОЖАРНОГО ГИДРАНТА С ПОМОЩЬЮ
ПОЖАРНОГО АВТОМОБИЛЯ
Чтобы избежать замораживания гидранта после его использования при низких температурах, к гофрированному рукаву хомутом крепят металлическую трубку диаметром 20 мм и длиной 1,5 м, с помощью которой при переключении насоса в режим "забор пенообразователя из посторонней емкости" отсасывается оставшаяся в гидранте вода.
В случае замерзания воды в гидранте предлагается размораживать пожарные гидранты при помощи выхлопных газов двигателей пожарных автомобилей.
Для этого изготовляется специальный зонд (1) из тонкостенной трубы диаметром 51 мм. Его длина два метра, сечение в поперечном разрезе напоминает полумесяц, что позволяет свободно перемещать его между каналами гидранта. На входном конце зонда закреплен четырехметровый пожарный рукав и соединен соединительной головкой (4) с трубой выхлопа.
Искрогасительное устройство (2) состоит из трех латунных сеток с ячейками размером 0,2-0,3 мм.
Температура газов на выходе из зонда составляет 70... 100 оС, а давление таково, что при расплавлении льда вода выбрасывается наружу. Процесс размораживания не превышает 5 мин. Этим же устройством просушивают клапаны гидранта после пожара, чтобы избежать их повторного замерзания; отогревают замерзшую рукавную арматуру удаляют лед с лопастей колес насоса.
Приложение 4
ЖУРНАЛ
учета проверок водоисточников
Наименование водоисточника___________________________________________
номер, тип, гидранта, диаметр водопровода
____________________________________________________________________
емкость водоема, характеристика заборного устройства
Адрес, координаты:
№ п/п | Дата проверки | Вид проверки | Результаты проверки | Дата устранения неисправности и подпись |
1. | 10.03.2006 г. | Проверка № 1 | Исправен | |
2. | 20.05.2006 г. | Проверка № 2 | Сорван шток | 21.05.2006 г. |
Приложение 5
СУТОЧНЫЙ АКТ
ПРОВЕРКИ ПОЖАРНЫХ ГИДРАНТОВ (ВОДОЕМОВ)
«__» _______________ 2006 г. | г. (пос) ___________ |
Мы, нижеподписавшиеся, представитель государственной противопожарной службы ____________________________, с одной стороны и представитель обслуживающей организации _____________________________, с другой стороны, составили настоящий акт в том, что сего числа нами был произведен совместный осмотр пожарных гидрантов (водоемов).
Осмотрены пожарные гидранты (водоемы):
№ п/п | Адрес | Номера пожарных гидрантов |
Проверяются все имеющиеся в районе выезда пожарной части пожарные гидранты (водоемы) | ||
ИТОГО: |
Обнаружены неисправности пожарных гидрантов (водоемов):
№ п/п | Адрес | Причина неисправности |
Акт составлен в ___ экземплярах – по одному каждой стороне.
Представитель государственной противопожарной службы________________________
Представитель обслуживающей организации ____________________________________
Приложение 6
СВОДНЫЙ АКТ
ПРОВЕРКИ ПОЖАРНЫХ ГИДРАНТОВ (ВОДОЕМОВ)
«__» _______________ 2006 г. | г. (пос) ___________ |
Мы, нижеподписавшиеся, представитель государственной противопожарной службы ____________________________, с одной стороны и представитель обслуживающей организации _____________________________, с другой стороны, составили настоящий акт в том, что в период с «__» ________ по «__»________2006 г. произведен осмотр технического состояния пожарных гидрантов (водоемов).
Проверкой осмотрены пожарные гидранты (водоемы):
№ п/п | Наименование | Количество | Примечание |
1. | Осмотрено пожарных гидрантов (водоемов) | ||
2. | Обнаружено неисправных пожарных гидрантов (водоемов) | ||
3. | Исправлено гидрантов (водоемов) | ||
4. | Обнаружено замороженных гидрантов (водоемов) |
Неисправные пожарные гидранты (водоемы):
№ п/п | № ПГ (ПВ) | Адрес | Причина неисправности | Ведомственная принадлежность | Примечание |
Акт составлен в ___ экземплярах – по одному каждой стороне.
Представитель государственной противопожарной службы________________________
Представитель обслуживающей организации ____________________________________
Приложение 7
АКТ
ИСПЫТАНИЯ ПОЖАРНЫХ ГИДРАНТОВ (ВОДОЕМОВ) НА ВОДООТДАЧУ
«__» _______________ 2006 г. | г. (пос) ___________ |
Мы, нижеподписавшиеся, представитель государственной противопожарной службы ____________________________, с одной стороны и представитель обслуживающей организации _____________________________, с другой стороны, составили акт в том, что в период с «__» ________ по «__»________2006 г. произведено испытание пожарных гидрантов (водоемов) на водоотдачу:
№ п/п | № ПГ | Адрес расположения | Диам. и вид сети (мм) | Напор в сети (м) | Водоот-дача (л/с) | Количество, диаметр ГМ | Ведомственная принадлежность |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
№ п/п | № ПВ | Адрес расположения | Емкость м3 | Количество водозаборных устр. | Количество, диаметр ГМ | Водоотдача (л/с) | Ведомственная принадлежность |
Акт составлен в ___ экземплярах – по одному каждой стороне.
Представитель государственной противопожарной службы________________________
Представитель обслуживающей организации ____________________________________
Примечание: 1. Испытание осуществляется в часы максимального водопотребления.
2. Расход соответствует – Q(хозпитьевые нужды) + Q(пожаротушения СНиП 2.04.02-84 таб.5-8)
Приложение 8
Испытание с помощью пожарных АЦ с использованием пожарных стволов.
Испытание ПГ
1. Установить пожарную АЦ на испытываемый пожарный гидрант.
|
